Обзор сигнализаций pantera

Установка

Установка автосигнализации Пантера своими руками начинается с подбора необходимых инструментов, а именно вам понадобится:

• изолента;
• мультиметр/вольтметр;
• ножницы;
• контрольная лампа;
• дрель;
• стяжки;
• двусторонняя монтажная лента.

Позади приборной панели. Не подключайте основной провод питания для ввода/вывода проводов мультиконтактного модуля управления, пока не будут сделаны все соединения.

Установите сирену в моторном отсеке в месте, которое является недоступным. Убедитесь, что он будет находиться в пределах недосягаемости горючих или движущихся деталей двигателя.

Установить контакты и капоте. Выбери такое заземлённое место, где вода не будет уменьшать их работоспособность. Все выключатели должны быть установлены так, чтобы не мешать открыванию/закрыванию капота.

Установите светодиод на приборной панели или в области видимости для обеспечения сдерживающего фактора. Свет должен быть хорошо виден с места водителя и снаружи автомобиля. Установите антенну под поясом линии приборной панели для лучшего приёма.

Смонтируйте ручной переключатель и переключатель управления в доступном месте. Таким местом может стать нижняя часть панели или бардачок.

Смонтируйте реле в месте начала провода . Закрепите его с помощью кабеля вокруг жгута проводов реле.

Вооружитесь вашей инструкцией автосигнализации Пантера с автозапуском, чтобы протестировать включение всех функций.

Плюсы и минусы противоугонной системы

Сначала преимущества:

• автомобиль всегда будет под надежной охраной;
• при необходимости сигналку можно настроить так, чтобы она была наиболее чувствительной и реагировала даже на прикосновения к авто;
• нормально функционирует даже при критически низких температурах;
• функция автозапуска позволит садиться за руль уже прогретого авто в сильный холод.

Недостатки:

• цена не всегда соответствует качеству;
• при отсутствии опыта выполнить монтаж противоугонной системы самому может быть проблематично;
• на практике пульты выходят из строя часто;
• цены на качественные варианты Pantera довольно высоки.

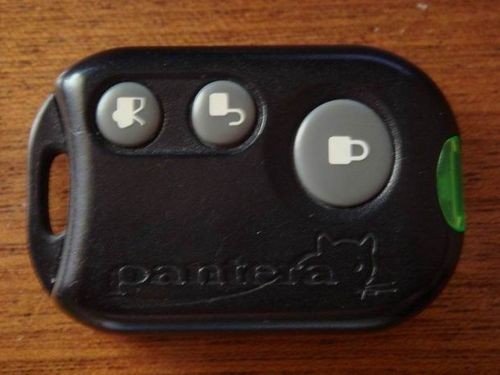

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

1. Частота передачи сигнала — 308 MHz.
2. Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Инструкция по настройке пультов с функцией автозапуска

В линейку сигнализации Пантера с автозапуском входят следующие модели: SLK-635RS, SPX-2RS, SLK-675RS, PR-2, SLK-650RS, LX-320, SLK-775RS two way, SLK-868RS, СЛК 625RS. Вы можете записать коды четырёх дистанционных устройств: два 5-ти кнопочных и столько же 4-ёх кнопочных.

Для настройки пультов с автозапуском выполняйте инструкции.

1. Выключите режим охраны, сядьте в машину.
2. Если для входа в программирование требуется ввод персонального кода, то выполните следующее: • Включите, выключите и сразу же активируйте зажигание. • В течение отведённого времени (пятнадцать секунд) нажмите клавишу «Валет». Количество нажатий — первая цифра кода. • Таким же способом введите второе значение секретного пароля.
3. За пятнадцать секунд нажмите «Валет» трижды. Система издаст короткий сигнал сирены, светодиод медленно замигает. Вы можете вводить данные первого брелока.
4. Кликните кнопку главного передатчика. Прозвучит длинный сигнал сирены, подтверждающий окончание программирования первого устройства.
5. Произведите запись оставшихся пультов.
6. Выход из режима привязки осуществляется выключением зажигания или же по истечении пятнадцати секунд. Последует короткий и один продолжительный ЧИРП.

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

1. Частота передачи сигнала — 308 MHz.
2. Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

На российском рынке автосигнализаций бренд Pantera появился в 2000 году и на сегодняшний день завоевал уважение и популярность у многих автолюбителей. Модель SLK-25SC была первой рекомендована ОАО «АвтоВАЗ» для установки на выпускаемые автомобили. Одним из отличительных признаков охранных систем этого бренда является широкая универсальность, позволяющая с максимальной эффективностью использовать заложенный потенциал при установке на любой автомобиль.

Автосигнализация пантера использует все самые современные охранные технологии, часто являясь пионером в их внедрении. Значительное количество автовладельцев уже убедились в эффективности применённых схемных и конструктивных решений, которые не только значительно увеличивают радиус действия, но и исключают возможность использования грабберов. Не забыты и владельцы мототранспорта, для которых разработана и выпускается недорогая, но полнофункциональная модель PANTERA AL-300.

Схемы подключения сигнализации SLK-868RS

Если вам не нужно оборудовать мотор автозапуском, подключайте только основной разъем (16 PIN). На его «красный» (PIN 2), а также на «красно-белый» шнур подается питание. В общем, нужно реализовать схему:

Как подключить питание

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

Рекомендуется скачать руководство по установке, где присутствует список:

Распайка основного клеммника

«Зелено-черный» шнур подключают к концевику капота, но в параллель можно включить терморезистор. А через «фиолетово-желтый» провод система определяет, есть ли «12 Вольт» на стартере. Подсоедините шнур к контакту «50» замка.

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

1. Если «фиолетово-белый» шнур подключен к таходатчику, то функции «9» присваивают значение «2» (по умолчанию задано «3»);
2. Чтобы «желто-черный» провод управлял обходчиком, опции «13» придают значение «2»;
3. Назначение «коричнево-белого» шнура задает опция «12». Для авто с МКП устанавливают значение «2» (сначала задано «1»).

Допустим, микрик на «коричнево-белом» кабеле наделен связью с «массой», то есть используется сигнал обратной (минусовой) полярности. Тогда, обязательно выполните пункт «3». В руководстве приводят и поясняющие схемы.

Как подключать слаботочные цепи

Распиновка разъема ЦЗ

Подключение силового разъема

Чтобы реализовать схему с автозапуском, подключают 6-контактный «силовой» клеммник:

Разъем 6 контактов, подключение

На контакте IGN2 при запуске стартера отсутствует «+12 Вольт». Если в замке есть контакт IGN3, коммутирующий напряжение обратной полярности, подключают реле. Но читая отзывы, можно понять, что подобный вариант – нежелателен.

Связью с контактом «50» сигналка обладает благодаря слаботочному шнуру. А ток на стартер подается по «фиолетовому» проводу. Можно выполнить монтаж в обратной последовательности, восстановив цепь разрыва. Тогда получится система без автозапуска.

Что должен знать автовладелец до начала работы по установке сигнализации

Как правило, схема подключения сигнализации Pantera входит в комплектацию устройства. Некоторые автовладельцы относятся к ней тревожно, однако, на самом деле, все довольно просто. Если вы хотите качественно и надежно установить данное устройство на свое транспортное средство, будьте предельно внимательны и делайте все соответственно к требованиям.

Если вы производите установку автосигнализации Pantera на транспортное средство с механической коробкой передач, а выбранная вами модель является устройством с дистанционным запуском, вы должны установить магнитный переключатель. В ином случае у вас вполне могут возникнуть проблемы с опцией дистанционного запуска сигнализации.

Вам нужно знать, какие блокировочные устройства используются в вашем автомобиле и какого цвета провод нужно подсоединить для взаимодействия с опциями автосигнализации. Также вы должны знать, как подсоединить реле для опции блокировки дверей транспортного средства.

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Новгородская, д.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
Подключение сигнализации PANTERA CL-550 к центральному замку ВАЗ 2112/10

Сигнализация Pantera серии XS

Бюджетный рынок в РФ насыщается охранными системами Пантера следующих модификаций: XS-110; XS-50; XS-200; XS-1700; XS-3000, относящихся к лучшим моделям. С момента начала производства, первые 3 модели, производителя бренда, стали востребованными у автовладельцев.

Автосигнализации Pantera, моделей XS-110, XS-50, XS-200 доступны массовому потребителю по стоимости. Охранные системы Пантера надежны, просты и удобны в эксплуатации. Кроме опций защиты, изготовителем бренда, реализованы опции создания комфорта владельцу авто.

Комплексы доступны для установки на большинство транспортных средств. В кратком обзоре отметим, что вышеупомянутые модели сигнализаций укомплектованы встроенными реле, управляющими закрытием дверей, световыми приборами, блокированием стартеров. Вышеуказанные изделия Пантера легко программируются, стабильны в настройках.

Изделия бренда – образцов XS-1700, XS-3000 изготавливаются производителем с высокой эксплуатационной надежностью, отнесены к среднему сегменту сигнализаций Пантера. Охранно-сервисные функции охранных систем Pantera реализованы на высоком уровне, являются лучшими моделями своего класса. В бренде изготовителем предусмотрены разъемы, защищающие контакты от проникновений влаги, пыли.

Изделие XS-1700 оснащено сервисным каналом, по которому подключаются дополнительные устройства, в том числе – замки крышек багажников. Автосигнализации Пантера XS-3000 оснащены двухсторонней связью, укомплектованы брелоком-пейджером с четырьмя кнопками.

Предлагается обзор цен сигнализаций Pantera:

• XS-110 от 1 200 руб;
• XS-50 то 1500 руб;
• XS-200 до 2 000 руб;
• XS-1700 до 1 500 руб;
• XS-3000 свыше 2 000 руб.

Некоторые образцы бренда сняты с производства, но в торговых сетях по ним имеются предложения.

Сигнализация Pantera серии SLK

Автосигнализации, рассматриваемой серии, отнесены современному, надежному модельному ряду фирмы производителя. В образцах систем охраны производителем предусмотрена «разумная достаточность» насыщенности моделей опциями защиты.

Представляемые в обзоре, сигнализации бренда снабжены полным набором охранных опций. В автосигнализациях Пантера, серии SLK, реализована двух и трех режимная блокировка двигателей, в том числе поэтапная. В комплексах охраны Pantera производитель предусмотрел программирование персонального кода.

Вместе с тем программированию подлежат охранные и сервисные опции. В качестве примера, для автосигнализации Pantera, представим опцию – «центральный замок». В данном случае отсутствует необходимость использования с сигнализацией Пантера вспомогательных приборов.

Производителем, во всех моделях бренда, применены усовершенствованные динамические коды, защищающие охранные системы Pantera от перехватов кодов брелоков, во время передачи сигналов. Регулярная модификация автосигнализаций этой фирмы производителя разместила их среди лучших моделей в среднем классе. Производитель бренда дополняет изделия подробными инструкциями и схемами монтажа.

Простейшими комплексами защиты машин из серии SLK стали образцы: SLK-3i, SLK-7i. Невзирая на одностороннюю связь, в образцах достаточно опций для исполнения охранных и сервисных функций.

Множество стандартных опций автосигнализации Pantera SLK-3i дополняются программируемыми:

• Несколько комбинаций с запиранием и отпиранием дверей;
• Защита от ложных срабатываний;
• Предупреждение сиреной, что двери открыты;
• Обзор опций сигнализации Пантера краткий, возможности комплекса намного шире.

Другой образец бренда, этого класса, производитель усовершенствовал. Речь идет об автосигнализации Пантера SLK-7i. В отличие от предыдущего изделия, в сигнализации Pantera производителем предусмотрено 3 дополнительных выхода, расширяющих возможности образца бренда, что подтверждает о статус лучшей модели.

Венцом линейки серии стали образцы с двусторонней связью: SLK-100 SC, SLK-150 SC, SLK-200 SC, SLK-250 SC. Первые две автосигнализации Pantera включаются со стандартного расстояния. Сигнализации Пантера SLK-200 SC, SLK-250 SC срабатывают с расстояния 0,3 – 0,5 км. Управляются от брелока с ЖК информационным дисплеем. Производитель бренда предусмотрел в брелоках микродинамики и виброрежим. Подробный обзор изделий изложен в инструкциях.

К элитному изделию относится модель SLK-500 RS, снабженная двусторонней связью и автозапуском. От других систем защиты, автосигнализацию Пантера SLK-500 RS отличает увеличенное число программируемых опций.

История бренда «Пантера»

В конце девяностых годов прошлого столетия, когда разгул преступности в России достиг апогея, требовались меры, которые помогли бы защитить не только людей, но и машины. Рынок автосигнализаций в стране представлял жалкое зрелище. Собственных разработок было мало, и на рынок хлынул поток низкокачественной продукции из Азии. Производители не заботились о продвижении своего товара, его перспективах. Цель была одна – продать.

Поэтому появление сигнализаций для машин американской компании Saturn High-Tech Inc вызвало большой интерес у автолюбителей. Их также выпускают на азиатском континенте – острове Тайвань, но сборка проходит под строгим контролем производителя. Это подтверждает полученный американской корпорацией сертификат о соответствии международным стандартам – ISO 9000.

Большая часть изделий предназначается для реализации на рынках РФ и республик бывшего СССР. С этой целью создана разветвлённая сеть сервисных центров, в интернете – размещены сайты компании. Последние оказывают информативную помощь, на них можно скачать приложения для работы с автомобильными девайсами.

Сигнализация «Пантера» приспособлена к работе в наших непростых климатических условиях, отлично функционирует при низких критических температурах.

Продукцию в России представляет дистрибьюторская компания с одноимённым названием: «Сатурн Хай-Тек». В ассортименте корпорации помимо Pantera имеется несколько хорошо известных брендов: Alligator, Jaguar, A. P. S., KGB и др.

Какими функциональными особенностями обладает сигнализация Pantera?

Основное предназначение автосигнализации Пантера – это обеспечение двусторонней связи с помощью брелока, оборудованного жидкокристаллическим дисплеем. Данное устройство, по сравнению с другими системами оповещения для авто, обладает множеством преимуществ в эксплуатации, среди которых стоит выделить:

• Широкий диапазон рабочих температур;
• Простоту монтажа. Схема подключения, входящая в комплект, позволяет быстро и без затруднений самостоятельно установить механизм;
• Доступную и подробную инструкцию по эксплуатации устройства;
• Легкий интерфейс и меню управления.

Известно, что существуют различные модификации автосигнализации Pantera, отличающиеся своим функциональным набором. Так, многие модели имеют функцию автозапуска двигателя, что позволяет владельцу прогреть автомобиль либо включить кондиционер заранее. Для транспортных средств с турбированным двигателем, производителем предусмотрены специальные модификации с турботаймером, а это предоставляет возможность включить сигнализацию, не ожидая, пока турбина охладится.

• Базовый блок;
• Двухуровневый извещатель удара;
• Пейджер;
• Трехкнопочный брелок;
• Четырехкнопочный программируемый прибор передачи информации;
• Сирену (6 тонов);
• Светодиодный индикатор;
• Антенну.

Спектр основных задач, которые реализует Pantera XS-3000, достаточно разнообразен. Так, система обеспечивает защиту не только автомобиля, но и владельца транспорта от возможного нападения. В случае завладения машиной злоумышленниками, устройство посредством встроенного реле способно заблокировать стартер и управлять стеклоподъемниками. Постановка транспортного средства на охрану и отключение сигнализации происходит в бесшумном режиме

Также стоит обратить внимание на такие функции автосигнализации Pantera XS-3000:

• Динамическое отключение системы;
• Управление освещением салона транспортного средства;
• Вызов владельца машины;
• Ограниченное время срабатывания сигнализации;
• Предупреждение о попытке взлома;
• Проверку наличия связи между сигнализацией и передатчиком в автоматическом, а также ручном режиме;
• Защиту от сканирования грабберами;
• Наличие иммобилайзера с возможностью программирования его режимов работы.

На видео – автосигнализация Пантера:

По желанию пользователя функциональный набор устройства Pantera XS-3000 можно расширить с помощью программирования системы. В таком случае сигнализация автоматически будет выполнять такие задачи:

• Постановку автомобиля на охрану;
• Перезапуск системы;
• Открытие (закрытие) дверей при включении (выключении) зажигания.

Механизм XS-3000 позволяет установить время задержки включения сигнализации, а также длительность импульса управления запорными устройствами. Система обладает функцией защиты от ложного срабатывания сигнализации.

Систему Пантера можно с легкостью перепрограммировать без привлечения специалистов. Для этого необходимо пошагово следовать установленному алгоритму действий:

• Отключается сигнализация;
• Посредством кнопки Valet проверяется, задействована ли функция снятия автомобиля с охраны. Если нет, то набирается код и осуществляется вход в меню охранного комплекса;
• Включается и выключается зажигание, потом опять автомобиль заводится. Затем, не позднее 15 секунд, нажимается кнопка Valet (количество нажиманий равно первой цифре кода);
• Зажигание выключается и три раза нажимается секретная кнопка;
• В случае правильного выполнения всех действий, звучит сирена, а СИД часто мигает;
• Нажимается и удерживается кнопка передатчика, а сигнал сирены должен оповестить, что механизм успешно перепрограммирован.

На видео – об установке автосигнализации Пантера:
