Базовые сведения о монтаже сигнализаций

Точки подключения автосигнализации на Toyota Passo 2011

Контроль двигателя – красный/черный, отдельный на диагностическом разъеме.

10-ти пиновый разъем около разъема замка зажигания:Синий/белый – ключ в замке (плюсовой). Использовал доп. реле, подключенное к розовому проводу А93.Зеленый/белый (плюсовой) – разблокировка соленоида. Использовал канал номер 4 Starline А93 с доп. реле, установленный в вариант 4 – сработка при снятии с охраны на 20 секунд. Вполне хватает времени повернуть вертух и перейти педалью на ключ.АСС на замке не подключал для увеличения время считывания чипа.

Бензонасос – черный/белый. Второй сверху в белом вертикальном разъеме слева в монтажном блоке за бардачком левее толстого черного провода (плюс 12).

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Проводка соединений

Запустите переключатель камердинера. Это будет провод от модуля автосигнализации. Этот переключатель позволит вам отключить функции сирены. Это облегчит работу механихам при работе с машиной.

Запустите светодиод

Светодиод автомобильной сигнализации указывает, когда сигнализация включена. Этот свет обычно устанавливается на приборной панели, просверлив небольшое отверстие в приборной панели и протянув провод к модулю автосигнализации. Затем свет крепится на приборной панели с помощью суперклея, чтобы удержать его на месте. Обязательно посмотрите на обе стороны приборной панели и убедитесь, что ваша дрель не поразит другие части.

Поставьте внешнюю антенну

Если у вас есть внешняя антенна, она расширяет радиус действия вашего беспроводного пульта дистанционного управления, принимая сигнал извне автомобиля и передавая его на модуль автосигнализации. Большинство внешних антенн — это антенны для крепления на стекле. Это означает, что вы будете устанавливать приемник на внешней стороне вашего стекла и повторитель на внутренней стороне того же стекла. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Подключите сирену

Сирена должна иметь два провода, один отрицательный и один положительный. Большинство автомобильных аварийных сигналов выдают положительную сирену, поэтому подключите блок сигнализации к положительному проводу сирены и подключите другой провод сирены к заземлению.

Подключите датчики тревоги

Датчики отвечают за сигнал о том, что что-то не так, и должна звучать сирена. Вы подключите провода датчика от автомобильной сигнализации к проводам, сигнализирующим о приоткрытом или купольном освещении вашей двери. Вы также можете подключить их к датчикам положения багажника и капота и к замку зажигания в зависимости от функций, доступных в вашей охранной системе.

Рекомендуется обжимать эти соединения, а не просто перекручивать их или использовать проволочную гайку.

Подключите провод питания

Вы должны подключить провод питания вашего модуля сигнализации к тесту или другому источнику постоянного тока. Это обеспечит подачу сигнала тревоги даже при выключенном автомобиле. Ваша сигнализация теперь включена и активна.

Поставьте обратно панели на вашем автомобиле

Обязательно заменяйте их в правильном порядке, чтобы все панели правильно совмещались. Рекомендуется также проконсультироваться с вашим руководством по обслуживанию для этого шага.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

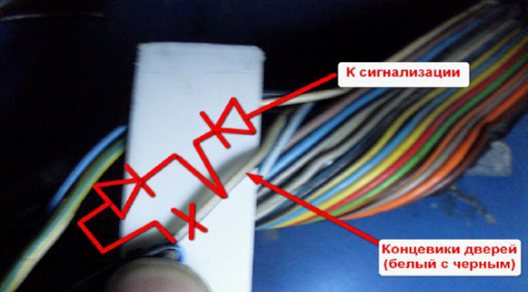

1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
2. Выше речь шла о диоде 1N5401;
3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

• «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
• Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
2. «Красный» провод, идущий из замка зажигания, разрывают;
3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
2. Внутренняя антенна блока должна содержать столько же витков любого провода;
3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Порядок установки и подключения сигнализации в автомобиле

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

• все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
• проводка прокладывается в местах, не допускающих попадание влаги;
• там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку («кембрик»);
• при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

Подключение автосигнализации

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к «плюсу» аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать «концевики», идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.

Разновидности блоков управления ЦЗ

Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.

В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.

Разновидности управляющих модулей ЦЗ:

1. С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
2. С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
3. С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.

До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу

Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:

1. Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
2. Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.

К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.

При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Watch this video on YouTube

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Простая схема световой и звуковой сигнализации

Схема общей сигнализации, показанная на рисунке 1 содержит минимальное количество коммутационных элементов.

Рисунок 1. Простая схема световой и звуковой сигнализации КИП и А

S1…Si – нормально разомкнутые контакты реле приборов, замыкающиеся при достижении уставок приборов значений, при которых должна срабатывать сигнализация.
SB1 – Кнопка «Опробование». Имитирует срабатывание сигнализации. При нажатии загорается лампочка E1 и слышен звук сирены / звонка B1.
SB2 – Кнопка «Съем звука». Служит для отключения звука сигнализации. Световая сигнализация при этом продолжает работать.
K1.1 – нормально разомкнутый контакт реле K1.
K1.2 – нормально замкнутый контакт реле K1.
K1 – электромагнитное реле / пускатель, с рабочим напряжением 220 вольт переменного тока на катушке, с одним нормально замкнутым и одним нормально разомкнутым контактами.
E1 – лампа накаливания 220 вольт – световая сигнализация.
B1 – сирена / звонок, с рабочим напряжением 220 вольт переменного тока – звуковая сигнализация.

Принцип действия сигнализации

Контакты реле приборов S1…Si ( их может быть неограниченное количество), запараллелены между собой и с кнопкой «Опробование» сигнализации.

При замыкании любого из них загорается лампочка «E1» световой сигнализации, а также через нормально замкнутый контакт K1.2 реле K1, напряжение 220 вольт подается на сирену / звонок звуковой сигнализации.

Если сигнализация включена, а нужно отключить звук, — нажатием кнопки «Съем звука», напряжение подается на катушку реле K1. При его срабатывании размыкается цепь питания сирены (контакт K1.2), звук отключается. Само же реле подхватывается через контакт K1.1.

Если контакт прибора, вызвавший включение сигнализации размыкается, то соответственно выключается сигнализация – и световая, и звуковая. Реле K1 приводится в исходное состояние.

Достоинства

Простота

Недостатки

При использовании лампочки и сирены большой мощности, через коммутационные контакты S1…Si реле приборов может проходить большой ток, что может привести к их подгоранию и выходу из строя. Поэтому, при реализации данной схемы необходимо следить за тем, чтобы суммарный ток лампочки и сирены не превышал предельно допустимый паспортный ток для выходных устройств (реле) приборов.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.
