С первого взгляда может показаться, что читать электрические схемы довольно сложно. Но это не совсем так. В этой статье ответим на вопрос – как читать электрические схемы автомобиля.

Для примера как всегда возьмём наш любимый Шевроле Лачетти.

Особенно сложно даётся новичкам чтение схем иностранных автомобилей, потому что сразу бросают в ступор аббревиатуры на английском языке и непонятные условные обозначения.

Как читать электрические схемы автомобиля

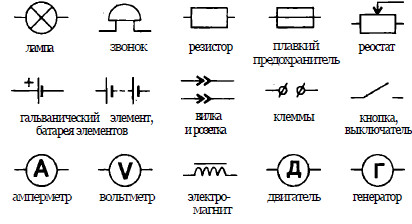

Но не стоит сразу пугаться и отказываться от цели разобраться в схеме. Достаточно потратить несколько минут на изучение справочной информации и потихоньку всё встанет на свои места, а электрическая схема уже не будет казаться чем-то страшным и непонятным.

Каждая схема состоит из элементов, узлов и механизмов, а соединяется это всё при помощи проводов разного цвета и сечения.

Содержание цепи электрической схемы

Вот схема для примера

Понятно, что на ней изображено? Если нет, тогда разберёмся по порядку.

Красным пунктиром обведены отдельные элементы схемы и обозначены для наглядности латинскими буквами от А до Н:

• А – верхние горизонтальные линии : Линии электропитания: 30, 15, 15А, 15С, 58. То есть, по этим проводам осуществляется питание схемы. В зависимости, в какое положение повёрнут ключ зажигания – соответственно напряжение подаётся на тот или иной провод


  	Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “ST” (IGN 1)
  	Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” (IGN 2)
  	Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “АСС”
  	Питание от аккумуляторной батареи (В+) непосредственно, независимо от положения замка зажигания
  	Масса соединена с аккумуляторной батареей (-)
  	Питание от аккумуляторной батареи (В+) при переключателе фар в положении 1 и 2 (цепь подсветки)

• В – Ef20 или F2: номер предохранителя
  • Ef20 – предохранитель №20 в блоке предохранителей в моторном отсеке
  • F2 – предохранитель №2 в блоке предохранителей в салоне автомобиля
• С – Разъем (С101~С902)
• D – S201: контактная колодка (S101~S303), то есть, S – колодка, а 201 – это её номер


  	Предохранитель в блоке предохранителей в моторном отсеке
  	Предохранитель в блоке предохранителей в салоне автомобиля
  	Контактная колодка (соединительный разъем)

• Е – Реле и его внутренняя цепь. 85, 86, 87 и 30 – это номера контактов реле. Illumination relay – Реле подсветки. Весь перевод английских обозначений можно посмотреть в статье Перевод обозначений в схемах автомобилей
• F – Переключатель и его внутренняя схема. Head lamp switch – переключатель фар.
• G – Цвет провода


  		.	.

• Н – Линия заземления GND (масса)

Как видим, сложного ничего нет.

Как проверить номер контакта разъёма

Рассмотрим этот вопрос на примере контакта 4 разъёма С901

Как видно, отсчёт контактов ведётся по гнезду разъёма слева направо, а по штекеру – справа налево. Защёлка при счёте должна находиться вверху.

Вооружившись этими простейшими данными, можно без проблем прочитать схему и определить как и каким проводом соединяется тот или иной элемент с остальной цепью электрооборудования.

Главное, не спешить, а внимательно разобраться. И удача будет у Вас в кармане!

Всем Мира и ровных дорог!!!
