Шим регулятор большой мощности

Такой ШИМ регулятор может быть применен для управления мощными нагрузками , в том числе и низковольтными электродвигателями.Сегодня постараюсь сделать небольшой поверхностный обзор этого чудо-модуля и показать основные части и принцип работы.

Произведено естественно в Китае, жаль , что на плате затерты многие компоненты, хотя итак понятно что к чему.

Шим регулятор обеспечивает плавную регулировку мощности , диапазон выходных напряжений 10-50 Вольт , что проверялось неоднократно. Максимальный ток до 60 Ампер, а это дает возможность использовать такую плату для управления (регулировки) оборотов электрокаров, скутеров или велосипедов. Модуль как раз специально заточен для таких целей из-за наличия гасящих диодов, которые предназначены для защиты полевых ключей от самоиндукции двигателя.  Для того кто захочет приобрести данный товар, вот ссылка

• На плате 12 трехвыводных компонента  в  корпусе ТО220, у каждого свой теплоотвод, из них 4 являются диодами , а остальные 8 – полевые транзисторы .
• Китайские инженеры затерли очень многое на плате, в том числе и полевики (точнее они вообще без маркировки).

Имеется задающий генератор, на выходе которого установлен делитель. Таким образом получено два аналогичных сигнала, которые поступают на двайвера, а их две.

Каждый драйвер управляет линейкой полевиков ( 4 шт) в итоге силовые выводы всех полеввиков включены параллельно.
Схема очень продуманная, но одного китайцы не учли – не имеется защита от кз на выходе.

Вообще это уже второй подобный модуль у меня, в первом варианте был установлен низкоомный шунт – беседа с продавцом подтвердила, что это токовый шунт, с которого берутся показания для системы защиты, т.

е фиксируется падение именно на этом шунте, но когда плата доехала я был в шоке – шунт имеется, но на плате попросту не установлены компоненты схемы защиты , таким образом шунт играет роль банальной перемычки, в итоге эта плата сгорела в один прекрасный миг.

А та плато , о которой сегодня беседуем, пока жива и здорова, но опять же – очень уязвима из-за отсутствия защит.
По схематической части все стандартно – мощный шим регулятор оборотов для движка, важно не превысить максимально допустимое входное напряжение (50 Вольт макс) а то сгорит схема стабилизатора, который обеспечивает питание для шим микросхемы и драйвера

Регулировать яркость галогенных ламп и других пассивных нагрузок тоже можно без проблем. Проверял регулятор под нагрузкой в 30 Ампер , ключи еле -еле теплые , не смотря на маленькие теплоотводы, хотя это стоило ожидать, ведь шим управление гораздо эффективнее, чем линейное.

Ещё раз укажу ссылку на генератор

Практические ограничения

Прежде чем мы закончим, я должен отметить, что эти идеализированные симуляции не раскрывают основного источника неидеальной производительности ЦАП базе ШИМ, а именно ненадежных и, следовательно, непредсказуемых напряжений высокого и низкого логических уровней. Напряжение на аналоговом выходе прямо пропорционально амплитуде цифрового ШИМ сигнала, и, таким образом, изменения реальных напряжений высокого и низкого логических уровней ШИМ сигнала приведут к соответствующим изменениям выходного напряжения ЦАП. Эта проблема особенно актуальна для приложений с питанием от батареек; если микроконтроллер питается напрямую от батареи, напряжение высокого логического уровня по мере разряда батареи будет постепенно уменьшаться. Однако даже при стабилизированном питании вы можете не знать точное напряжение питания – стабилизатор с точностью ±2% означает, что точность выходного напряжения ЦАП будет (в лучшем случае) ±2%. И даже если у вас очень точный стабилизатор напряжения, и нет значительных отклонений в напряжении питания, вызванных разрядом батареи или изменениями условий окружающей среды, тем не менее, на реальные напряжения высокого и низкого логических уровней может влиять рабочее состояние устройства, генерирующего ШИМ сигнал (обычно микроконтроллер). Одним из способов решения этой проблемы является использование внешней буферной микросхемы, которая поможет ШИМ сигналу поддерживать предсказуемые уровни напряжения, но в этот момент вы снова находитесь на компромиссной территории – вы потратите 40 с небольшим центов на буферную микросхему или 71 цент на крошечный 8-разрядный ЦАП?

Схема и принцип её работы

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно.

Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток – низкий КПД

Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза

Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18 В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц

Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -U_пит. Как только напряжение на нём достигнет уровня 2/3U_пит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -U_пит. Достигнув отметки 1/3U_пит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы.

Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1.

В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод.

Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Тестирование ШИМ контроллера

Для тестирования контроллера будем использовать набор ячеек литиевых батарей с номинальным напряжением 80 В, которые применяются для данного электрического велосипеда. Контроллер временно подключен к аккумулятору и мотору, который прикреплен к велосипеду, чтобы приводить в движение заднее колесо. Поворачивая потенциометр по часовой стрелке, двигатель должен начать вращаться постепенно и увеличивать скорость, пропорциональную вращению ручки.

Чтобы проверить регулятор скорости на реальной нагрузке, надо смонтировать все на своем месте. Посмотреть как он держит нагрузку, вес, долгое время работы и воздействие атмосферной влажности (лучше покрыть плату лаком).

Схемы для авто

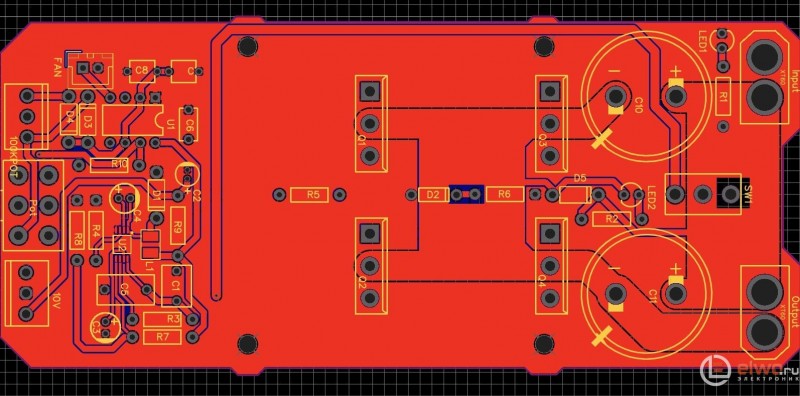

Печатная плата ШИМ-регулятора

Разработка отдельной печатной платы поможет не только компактно объединить все элементы, но также позволит использовать этот готовый ШИМ-модуль в других проектах — и не только с двигателями постоянного тока, ШИМ-модуляция идеально подходит, например, для управления нагревателями.

Идея проектирования печатной платы может показаться сложной, но стоит иметь свои собственные печатные платы. Имея это в виду, автор спроектировал печатную плату для модуля регулятора скорости.

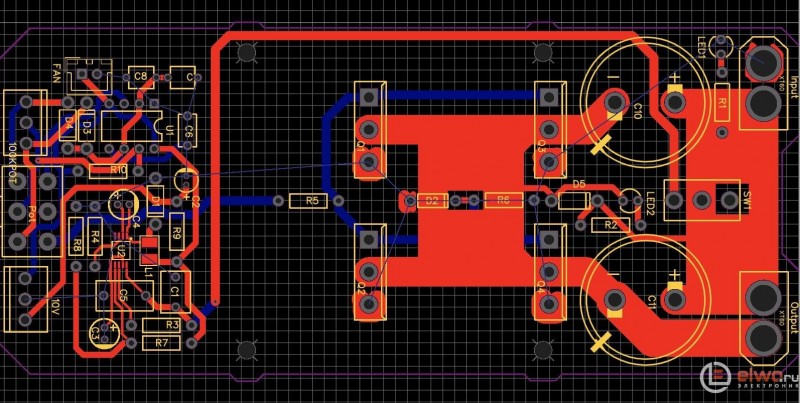

При проектировании печатной платы самое важное, что нужно помнить, это обеспечить правильную ширину токовых путей. Высокий ток, который должен проходить через транзисторы к двигателю, также будет проходить через фольгу платы и нагревать её.

На печатной плате добавлены монтажные отверстия, которые облегчат установку модуля в готовый электробайк, а также место для установки радиатора и вентилятора, который будет охлаждать работающие транзисторы.

Чтобы облегчить сборку нужно начать с самых маленьких элементов на печатной плате: в нашем случае это преобразователь LM5008 и компоненты SMD. После пайки дискретных компонентов инвертора LM5008 можем припаять большую катушку по источнику питания и начать пайку более крупных компонентов. В конце установить таймер 555, а затем силовые транзисторы.

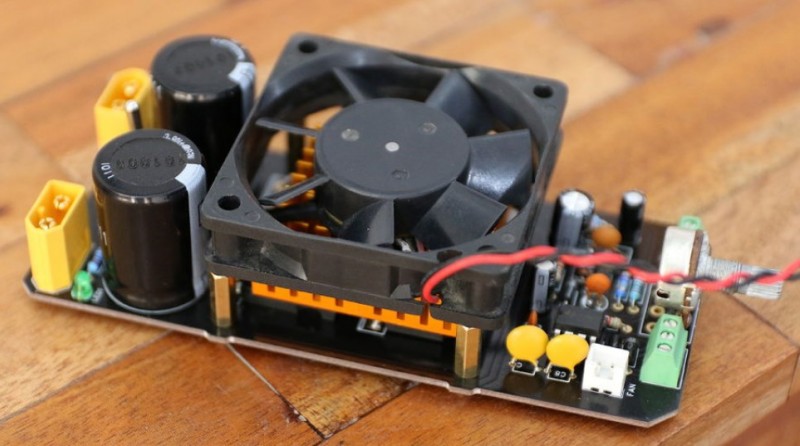

При таком огромном количестве энергии, с которым имеет дело создаваемый контроллер, будет выделяться много тепла. Полевые транзисторы будут в основном нагреваться, поэтому надо обеспечить их достаточным охлаждением. Это делается с помощью радиатора с вентилятором.

После установки радиатора схема готова к настройке и дальнейшей работе.
