Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Схемы использования

На данный момент существует несколько вполне доступных для самостоятельной реализации практических схем, которые отличаются количеством и типом радиодеталей.

Первая схема характеризуется наличием маломощного транзистора, полярного конденсатора 16В — 470 мкФ, резистора и светодиода. Достаточность питания устройства обеспечивается стандартным источником на 12В. Принцип действия напоминает «лавинный пробой», а ощутимый минус такой схемы представлен необходимостью использовать специальный источник напряжения.

Принципиальная схема вспышек на светодиоде

Для второй схемы характерна сборка, аналогичная транзисторному мультивибратору. Именно этим обусловлена высокая надежность устройства. Принцип функционирования базируется на использовании пары полярных конденсаторов 16 В — 10 мкФ, пары ограничивающих резисторов (R1) и (R4), пары резисторов (R2) и (R3), а также пары световых диодов.

Вторая схема работает в условиях широкого диапазона напряжений при последовательном и параллельном подключении световых диодов, а изменение конденсаторной емкости позволяет получить мультивибратор с различным свечением.

Как применять мигающий светодиод

Несложно заметить, что в схемах светодиод используется обычный. Мигающий отличается наличием собственной ёмкости и большого сопротивления контактов. Эти параметры простым путём измеряются при помощи тестера. Для успешного хода опытов небесполезно узнать, что более длинная ножка светодиода считается анодом, и сюда нужно аккуратно подать плюс

Элемент не терпит высоких обратных напряжений и непременно сломается, если не соблюдать предосторожностей

После измерений тестером рекомендуется нарисовать эквивалентную схему светодиода. Нарисовать на ней ёмкость и сопротивление. Потом расчёт времени переключения ведётся с использованием материала из разделов портала:

1. Параллельное и последовательное соединение проводников.
2. Последовательное соединение конденсаторов.
3. Параллельное соединение конденсаторов.

Информация из топиков поможет рассчитать характеристики практически любого соединения пассивных элементов. После этого вычисляется постоянная цепи заряда. Это делается перемножением номиналов R и С. Время полного перехода системы из одного состояния в другое равно трём вычисленным периодам. К примеру, для ёмкости 10 мкФ и конденсатора 20 кОм величина составит 200 мс. Следовательно, светодиод станет мигать с частотой порядка 2-3 Гц, два или три раза в секунду.

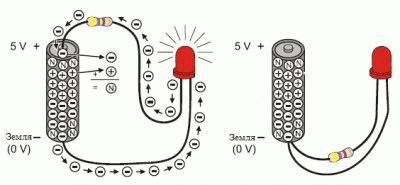

Принцип действия светодиода

Работа светодиода

Подключая светодиод, узнайте минимум теории – портал ВашТехник готов помочь. Район p-n перехода за счет существования дырочной и электронной проводимости образует зону несвойственных толще основного кристалла энергетических уровней. Рекомбинируя, носители заряда высвобождают энергию, если величина равна кванту света, спай двух материалов начинает лучиться. Оттенок определен некоторыми величинами, соотношение выглядит так:

E = h c / λ; h = 6,6 х 10-34 – постоянная Планка, с = 3 х 108 – скорость света, греческой буквой лямбда обозначается длина волны (м).

Из утверждения следует: может быть создан диод, где разница энергетических уровней присутствует. Так изготавливаются светодиоды. В зависимости от разницы уровней, цвет синий, красный, зелёный. Редкие светодиоды обладают одинаковым КПД. Слабыми считают синие, которые исторически появились последними. КПД светодиодов сравнительно мал (для полупроводниковой техники), редко достигает 45%. Удельное превращение электрической энергии в полезную световую просто потрясающее. Каждый Вт энергии дает фотонов в 6-7 раз больше, нежели спираль накала в эквивалентных условиях потребления. Объясняет, почему светодиоды сегодня занимают прочную позицию в осветительной технике.

Создание мигалки на основе полупроводниковых элементов несравненно проще. Хватит сравнительно малых напряжений, схема начнет работать. Остальное сводится к правильному подбору ключевых и пассивных элементов для создания пилообразного или импульсного напряжения нужной конфигурации:

Амплитуда.
Скважность.
Частота следования.

Очевидно, подключение светодиода к сети 230 вольт выглядит негодной идеей. Присутствуют подобные схемы, но заставить мигать сложно, элементная база отсутствует. Светодиоды работают от гораздо более низких питающих напряжений. Самыми доступными считаются:

Простой светодиод

• Напряжение +5 В присутствует в устройствах заряда телефонных аккумуляторов, iPad и других гаджетов. Правда, выходной ток невелик, и не нужно. Вдобавок, +5 В нетрудно найти на шине блока питания персонального компьютера. С ограничением тока проблемы устраним. Провод красного цвета, землю ищите на черном.
• Напряжение +7…+9 Встречается на зарядных устройствах ручных радиостанций, в обиходе называемых рациями. Великое множество фирм, у каждой стандарты. Здесь бессильные дать конкретные рекомендации. Рации чаще выходят из строя в силу особенностей использования, лишние зарядные устройства обычно можно достать сравнительно дешево.
• Схема подключения светодиода будет лучше работать от +12 вольт. Стандартное напряжение микроэлектроники, встретим во многих местах. Компьютерный блок содержит вольтаж -12 вольт. Изоляция жилы синяя, сам провод оставлен для совместимости со старыми приводами. В нашем случае может понадобиться, не окажись под рукой элементной базы питания +12 вольт. Комплементарные транзисторы найти, включить вместо исходных сложно. Номиналы пассивных элементов остаются. Светодиод включается обратной стороной.
• Номинал -3,3 вольт на первый взгляд кажется невостребованным. Посчастливится достать на aliexpress RGB светодиоды SMD0603 4 рубля штука. Однако! Падение напряжения в прямом направлении не превышает 3 вольта (обратное включение не понадобится, но в случае неправильной полярности максимальный вольтаж составляет 5).

Устройство светодиода понятно, условия горения известны, приступим к реализации задумки. Заставим элемент мигать.

Какие приоритеты на дороге имеют машины с маяком?

Если на транспортном средстве установлен специальный сигнал, водитель может не обращать внимания на сигналы светофора (правда, при условии, что подобное движение не станет причиной аварии), а также не выполнять отдельные положения ПДД

Обращаем ваше внимание – «не замечать» указания и знаки регулировщика маячок права водителю не дает

Если водитель не уступает дорогу машине со специальным сигналом, его могут лишить прав на 1–3 месяца либо выписать штраф до 500 рублей. Также предусмотрен и штраф за проблесковый маячок, который автолюбитель монтирует на свой автомобиль на незаконных основаниях.

Главная →

Практические советы → Безопасное вождение →

Область применения

Мигающие светодиоды со встроенным генератором нашли применение в построении новогодних гирлянд. Собирая их в последовательную цепь и устанавливая резисторы с небольшим отличием по номиналу, добиваются сдвига в мигании каждого отдельного элемента цепи. В итоге получается прекрасный световой эффект, не требующий сложного блока управления. Достаточно только подключить гирлянду через диодный мост.

Мигающие светоизлучающие диоды, управляемые током, применяются в качестве индикаторов в электронной технике, когда каждому цвету соответствует определённое состояние (вкл./выкл. уровень заряда и пр.). Также из них собирают электронные табло, рекламные вывески, детские игрушки и прочие товары, в которых разноцветное мигание вызывает интерес у людей.

Умение собирать простые мигалки станет стимулом к построению схем на более мощных транзисторах. Если приложить немного усилий, то с помощью мигающих светодиодов можно создать множество интересных эффектов, например – бегущую волну.

Читайте так же

Представляю 3 схемы мигалок и 2 схемы цветомузыки. Первая — на 2 светодиода, остальные для одного.

Транзисторы КТ209М pnp типа. Можно использовать и npn с изменением полярности питания, светодиодов и конденсаторов.

В интернете есть подобные схемы симметричного мультивибратора, где транзисторы соединены эмиттерами, а коллекторы вверху, например, как в этой схеме звукового генератора: Схема собрана на пластиковой карточке.

Вторая схема
состоит из двух транзисторов pnp и npn, одного резистора, конденсатора и светодиода. Питается от двух аккумуляторов AA, как и все схемы этого обзора. Транзисторы: КТ3107И и КТ3102Б (а может быть Л(И) — цвет не однозначный), также тёмно-зелёная точка почему-то на округлой стороне транзистора, а не на плоской, как указано во всех справочниках.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

В третьей схеме
добавлен второй резистор. Параметры мигания во всех схемах можно настраивать изменением ёмкость конденсаторов и сопротивления резисторов.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

Светодиод мигает под музыку из компьютера или любого другого музыкального устройства. Подключается к одному из двух звуковых каналов. В схеме используется NPN транзистор С9014, резистор 10 кОм, мощный светодиод 3 Вт. Питается от литиевого аккумулятора напряжением 3,7 В.

Вместо аккумулятора можно использовать 5 Вольт из блока питания системника. Яркость изменяется подбором сопротивления резистора, напряжения питания и громкости на компьютере.

Для просмотра в большем размере нужно нажать на ссылку с названием видео, или на кнопку YouTube во время проигрывания!

На видео используется мощный светодиод с допустимым максимальным током 700 мА при падении напряжения 4 В

Поэтому, если взять обычный светодиод с током 20 мА, то важно не допустить сильного превышения этого значения тока.. Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится

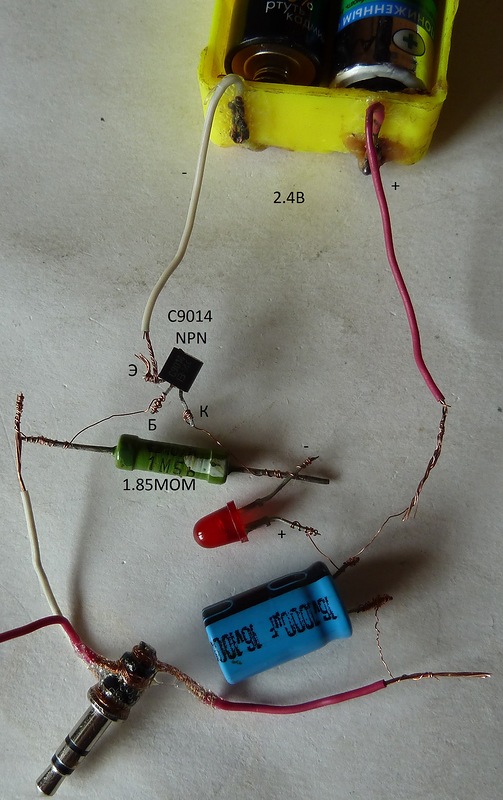

Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Вторая схема цветомузыки, на мой взгляд менее удачная, но, может быть кому-то пригодится. Публикую фото, с подписанными значениями деталей.
Сопротивление резистора и ёмкость конденсатора можно менять.

Новые статьи добавлены на второй сайт, на который можно перейти через кнопку «Спектроскопия» в меню сайта!

Мигающий светодиод может быть реализован и использован несколькими способами, от чего зависит и его дальнейшая область применения. Схемы могут состоять из нескольких диодов, транзисторов, подключаться к различным источникам питания, даже к батарейкам, по-разному моргать. Собрать большинство из них можно своими руками, но иногда нужно подогнать теоретическую базу.

Один из самых простых способов реализации моргающих светодиодных индикаторов может успешно имитировать сигнализацию для автомобиля. Для авто премиум-класса это не очень актуально, а для менее элитной техники, общая стоимость которой не окупает установку дорогостоящей системы оповещения, такая схема будет в самый раз. Мигалка на светодиодах в таком случае будет оптимальным вариантом.

Обычный светодиод мигает

Схема мигающего светодиода

Схема, изображенная рисунком, использует для работы лавинный пробой транзистора. КТ315Б, используемый в качестве ключа, имеет максимальное обратное напряжения между коллектором и базой 20 вольт. Опасного в таком включении мало. У модификации КТ315Ж параметр составляет 15 вольт, гораздо ближе выбранному напряжению питания +12 вольт. Транзистор использовать не стоит.

Лавинный пробой нештатный режим p-n перехода. За счет превышения обратного напряжения между коллектором и базой происходит ионизация атомов ударами разогнавшихся носителей заряда. Образуется масса свободных заряженных частиц, увлекаемых полем. Очевидцы утверждают: для пробоя транзистора КТ315 требуется обратное напряжение, приложенное между коллектором и эмиттером, амплитудой 8-9 В.

Пара слов о работе схемы. В первоначальный момент времени начинает заряжаться конденсатор. Подключен на +12 вольт, остальная часть схемы оборвана — закрыт транзисторный ключ. Постепенно разница потенциалов повышается, достигает напряжения лавинного пробоя транзистора. Напряжение конденсатора резко падает, параллельно подключены два открытых p-n перехода:

1. Транзисторный находится в режиме пробоя.
2. Светодиод открыт за счет прямого включения.

В сумме напряжение составит порядка 1 вольта, конденсатор начинает разряжаться через открытые p-n переходы, только напряжение падает ниже 7-8 вольт, лафа кончается. Транзисторный ключ закрывается, процесс повторяется заново. Схеме присущ гистерезис. Транзистор открывается при более высоком напряжении, нежели закрывается. Обусловлено инерционностью процессов. Можно наблюдать, как работает светодиод.

Номиналы резистора, ёмкости определяют период колебаний. Конденсатор можно взять значительно меньше, включив меж коллектором транзистора и светодиодом небольшое сопротивление. Например, 50 Ом. Постоянная разряда резко увеличится, проверить светодиод визуально будет проще (возрастет время горения). Понятно, ток не должен быть слишком большим, максимальные значения берутся из справочников. Не рекомендуется вести подключение светодиодных светильников из-за низкой термостабильности системы и наличия нештатного режима транзистора. Хотим попрощаться с читателями портала ВашТехник, надеемся, обзор получился интересным, картинки доходчивыми, объяснения ясными, как день Божий.

На уроках физики в некоторых школах проходят тему о создании , изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.

Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа: — Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами. — Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.

Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

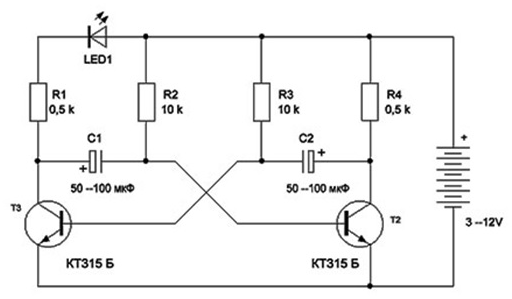

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

• два резистора по 6.8 – 15 кОм;
• два резистора имеющие сопротивление 470 – 680 Ом;
• два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
• два электролитических конденсатора емкостью 47 –100 мкФ
• один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

Особенности светодиодов

Излучаемый свет зависит от ряда показателей,
Коэффициент полезного действия может быть разным. Причем самые слабые синие,
Как для полупроводниковых элементов, КПД у светодиодов (СД) достаточно мал. В большинстве случаев он не превышает 45 процентов,
Одновременно с низким КПД, светодиоды отличаются превосходной эффективностью превращения в световую энергию электричества,
На каждый Вт электроэнергии приходится количество фотонов, примерно в 6-7 раз превышающих показатели спирали накаливания при аналогичных потребительских условиях,
Такие возможности светодиодов объясняют популярность создания мигающих ламп на основе СД,
Светодиодам требуется достаточно маленькое напряжение, чтобы схема оказалась рабочей,
Чтобы добиться эффекта мигания, следует соответствующим образом подобрать пассивные и ключевые элементы

Тогда схема сможет выдавать мигание требуемой формы скважность, частота следования или амплитуда.

Для создания своими руками мигающего устройства можно воспользоваться платформой Ардуино. Ардуино это аппаратная вычислительная платформа. Что самое интересно, Ардуино предназначена для аматорского использования, позволяет создавать всевозможные схемы.

Светодиодная мигалка — мультивибратор

• Принцип работы мультивибратора
• Мультивибратор в своем исполнении

Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую  «секретную страницу» на блоге.

Эта страница отныне носит название — «».

Вы наверное спросите: «Как же ее найти?»  А очень просто!

 Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».

Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться  полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.

 Ладно, немножко отвлекся, теперь продолжим…

Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.

Вот к примеру эту мультивибраторную мигалку я спаял гдето   год назад из подручных деталек и как видите  — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Принцип работы мультивибратора

Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.

Переключение транзисторов происходит следующим образом.

Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.

Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.

Теперь напряжение на базе VT2 возрастает открывая его.Теперь уже конденсатор C2, некогда заряженный, подвергается разрядке. Транзистор VT1 оказывается запертым отрицательным напряжением на базе.

И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.

Мультивибратор в своем исполнении

Сделав однажды мультивибраторную мигалку на макетке, мне захотелось ее немножко облагородить — сделать нормальную печатную плату для мультивибратора и заодно сделать платку для светодиодной индикации. Разрабатывал я их в программе Eagle CAD, которая не намного сложнее Sprintlayout но зато имеет жесткую привязку к схеме.

Печатная плата мультивибратора слева. Схема электрическая справа.

Печатная плата. Схема электрическая.

Рисунки печатной платы с помощью лазерного принтера я распечатал на фотобумаге. Затем в полном соответствии с народной технологией ЛУТ вытравил платки. В итоге после напайки деталей получились вот такие платки.

Честно говоря , после полного монтажа и подключения питания случился небольшой баг. Набранный из светодиодов знак плюса не перемигивал. Он просто и ровно горел будто мультивибратора и нет вовсе.

Оказалось, что два светодиодных плеча сомкнуты перемычкой, видимо когда залуживал платку немного переборщил с припоем. В итоге светодиодные «плечики» горели не по переменке а синхронно. Ну ничего, несколько движений паяльником исправили ситуацию.

Результат того, что получилось я запечатлел на видео:

По моему получилось не плохо.

Готовые мигающие светодиоды

Мигающие светодиоды
от различных производителей по сути представляют собой функционально
завершенные, готовые к применению в различных областях схемы. По внешним параметрам они мало чем
отличаются от стандартных лед-устройств. Однако в их конструкцию внедрена схема
генераторного типа и сопутствующих ему элементов.

Среди главных
преимуществ готовых мигающих светодиодов выделяются:

1. Компактность,
   прочность корпуса, все компоненты в одном корпусе.
2. Большой диапазон
   напряжения питающего тока.
3. Многоцветное
   исполнение, широкое разнообразие ритмов переключения оттенков.
4. Экономичность.

Схемы использования

Самый простой вариант схемы, выпускаемых
сегодня мигалок на
базе светодиодов, изготовление
которых возможно своими силами радиолюбителям, включает:

1. Транзистор малой мощности.
2. Конденсатор полярного типа на 16 вольт и 470 микрофарад.
3. Резистор.
4. Лед-элемент.

При накоплении заряда осуществляется
лавинообразный его пробой с открытием транзисторного модуля и свечением диода.
Устройство такого типа часто используется в елочной гирлянде. Недостатком схемы
является необходимость применения особого источника питания.

Другой вариант
популярных на сегодня схем светодиодов мигающего типа включает пару n-p-n-транзисторов
модификации КТ315 Б. Для ее сборки
применяются также следующие компоненты:

1. Две пары
   резисторов на 6,8–15 кОм и 470–680 Ом.
2. Два конденсатора
   емкостью на 47-100 мкФ.
3. Небольшой
   светодиод или отрезок лед-полоски.
4. Источник питания
   от 3 до 12 В.

Принцип действия
устройства обуславливается попеременной сменой цикла зарядки/разрядки
конденсаторов, которые в свою очередь открывают транзисторы и питают светодиоды
и обеспечивают их мигание.
