Понижающий преобразователь напряжения на MP1584EN и его применение

07.09.17 12:26

Для питания различных устройств иногда может оказаться источник питания на более высокое напряжение, нежели необходимо. В таком случае поможет понижающий преобразователь напряжения, который совместно с любым имеющимся у вас источником питания, с большим по параметрам напряжением, реализует необходимое выходное напряжение. Я расскажу про один такой понижающий преобразователь на микросхеме MP1584EN, а так же как я его применяю на практике.

Свой экземпляр я приобрёл на Aliexpress за $0,90, плата поставляется в антистатическом пакете.

Внешний вид платы, с расположением входа / выхода. Преобразователь построен на MP1584EN, представляющей высокочастотный понижающих регулятор.

Принципиальная схема понижающего преобразователя на MP1584EN

Таблица КПД из даташита, в зависимости от выходного тока.

Габаритные размеры платы: 22 мм на 17 ммВходное напряжение: от 4,5 до 28 ВВыходное напряжение: от 0,8 до 25 ВМаксимальный выходной ток: до 3 АРабочая частота переключения: от 100 кГц до 1,5 МГцРабочая температура: -20 до +85 СПри превышении максимального температурного порога, микросхема отключается.Защита от короткого замыкания.Нет защиты от переплюсовки.Рабочий ток покоя 100мA, позволяет использовать преобразователь вместе с питанием от батареек.

Подадим на преобразователь напряжение от аккумулятора 18650 (3,7 В), в момент замеров на клеммах аккумулятора без нагрузки было 3,99 В.

Максимальное напряжение на выходе преобразователя 2, 86 В

Минимальное 0, 81 В

Теперь замеряем напряжение при подключении к преобразователю аккумулятор 12 В (от бесперебойника). На клеммах было 12,86 В

Максимальное напряжение получилось 11,75 В

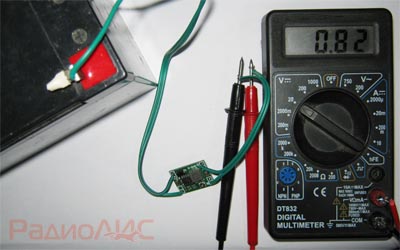

минимальное 0,82 В

Практическое применение MP1584EN

Как работать с оу lm358: схемы включения и практическое применение

В современных спутниковых и эфирных ресиверах на платах применяются DC-DC преобразователи, которые увеличивают или уменьшают напряжение, идущее из блока питания на различные радиокомпоненты. Зачастую эти преобразователи выходят из строя, а новая для ремонта деталь не всегда имеется в наличии. В этом случае я применяю преобразователь MP1584EN.

В примере на эфирном ресивере Sky Prime V T2 сгорел DC-DC преобразователь, который из 5в понижал напряжение до 3,3в. Под рукой не оказалось нужной детали для замены и я временно применил MP1584EN. Выставил напряжение 3,1в и подключил его к ремонтируемой схеме вместо сгоревшего преобразователя. Ресивер включился, что дало мне возможность дальше произвести диагностику его узлов. Убедившись в исправности остальных узлов ресивера, была заказана сгоревшая деталь, а пока она в пути, ресивер может поработать и на MP1584EN.
