Автотрансформаторы (латр). типы и работа. применение

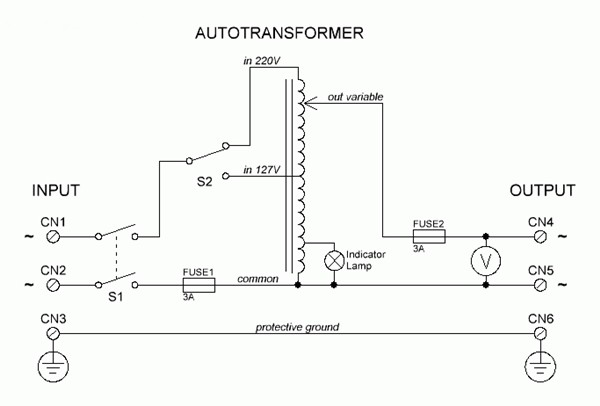

Схема электронного прибора

Купить надежный ЛАТР при имеющемся ассортименте — задача не из легких. Слишком много низкокачественных изделий представлено на рынке. Как вариант, можно приобрести промышленный образец, но цены на него довольно высокие, да и габариты немаленькие. В этом случае более приемлемым вариантом будет создать автотрансформатор своими руками.

Необходимые для сборки материалы

Материалы, которые обязательно понадобятся для сборки самодельного электронного ЛАТРа на полевом транзисторе, следующие:

• медная проволока (обмотка);
• лак, обладающий термоустойчивостью;
• тряпичная изолента;
• магнитопровод (подойдет как стержневой, так и тороидальный тип);
• корпус с закрепленными разъемами, к которому будет подключаться питание и нагрузка.

Расчёт обмотки ЛАТРа

Для начала необходимо определиться, в каких пределах на тиристорах будет работать ЛАТР. Оптимальное значение питания сети — 220 В. Значения вторичных напряжений — соответственно, 127, 180 и 250 В. Мощность при таких параметрах не должна превышать 300 Вт. Но можно определить эти значения и самостоятельно, главное, чтобы всё друг другу соответствовало. Теперь нужно рассчитать обмотку. Рассчитывать её надо по большему току. Наибольшее значение тока можно получить, преобразовывая напряжение 200 В в 127 В. Автотрансформатор при таких условиях становится понижающим. Максимальный ток, который проходит в обмотке обеих сетей, рассчитывается следующим образом:

I = I2 — I1 = P / U2 — P / U1 (I, I2, I3 — токи в соответствующих участках цепи, A, P — мощность, Вт, U1, U2 — напряжения первичной и вторичной цепи, В).

Диаметр провода d рассчитывается по формуле:

d = 0,8 * √I

Существует специальная таблица, согласно которой определяется тип и сечение провода. Выбираются они с учётом расчётного тока и среднего значения плотности тока для ЛАТРа, равному 2 A/мм².

Формула для вычисления коэффициента трансформации n:

n = U1 / U2

Формула для вычисления расчётной мощности Pp:

Pp = P * k * (1 — 1/n) (k — коэффициент, учитывающий КПД автотрансформатора)

Дальше необходимо определить количество витков, приходящихся на 1 вольт. Для этого, во-первых, рассчитывается площадь поперечного сердечника S, а во-вторых, определяется тип магнитопровода:

S = √ Pp

W0 = m / S (W0 — количество витков, приходящихся на 1 вольт, m = 50 для стержневого и 35 для тороидального магнитопроводов).

При недостаточно высоком качестве стали значение W0 увеличивается на 20−30%. При расчёте витков оно увеличивается на 5−10%. Таким образом можно будет успешно избежать просадки напряжения. Для расчёта длины провода наматывается один виток на магнитопровод и измеряется его длина. Полученное значение умножается на максимальное количество витков и прибавляется по 25−30 сантиметров для каждого вывода к клемме.

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход такого ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа Ресанта, то можно увидеть, что клемма “Х” и “х”  (те, которые два нижних) связаны между собой проводником.

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень и очень сильно, так как через меня бы прошли  все полноценные 220 Вольт.

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик, они обозначаются следующим образом:

• Лабораторный регулируемый автотрансформатр – собственно, ЛАТР.
• Автотрансформатор, применяемый на однофазном переменном токе (однофазные регулятор напряжения) – РНО.
• Применяемый на трехфазном токе (трехфазные регуляторы напряжения) автотрансформатор – РНТ.

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

В настоящее время ЛАТР имеет достаточно много различных модификаций, самые популярные из них – ЛАТР-1М и ЛАТР-2М. Однако все модели являются преобразователями напряжения по его величине (стабилизаторами U), причем, выходной параметр имеет возможность настройки. Для правильного использования подобных видов устройств необходимо обратиться к инструкции по применению ЛАТРа.

Второй вариант — регулятор напряжения с трансформатором

биополярный VT 1

Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6—10 В и мощность примерно 12—15 Вт. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250—300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

Латр (лабораторный автотрансформатор)

Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть  один минус  —  он нам выдает только постоянное напряжение.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР — это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем  менять при необходимости напряжение на выходе ЛАТРа.

ЛАТРы бывают:

однофазные

и трехфазные

Трехфазный ЛАТР — это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении ;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США  в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Дальше повышать напряжение нет смысла. Лампочку жалко.

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа  нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма «Х» и «х»  (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме «Х» фаза, то и на клемме «х» тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой — вышло около 40 Вольт.

Поэтому я и не чувствовал эти 40 Вольт.

Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход «х» ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе  ЛАТРа с помощью крутилки выставим высокое напряжениеи возьмемся сразу за два выходных провода ЛАТРа.

Заключение

ЛАТР — прибор очень полезный.  Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение  на выходе.

Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке.

Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Что собой представляет электронный ЛАТР?

Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50—60 Гц во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

Когда подключались различные лабораторные устройства, присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

Существуют разные виды автотрансформаторов:

• Однофазный;
• Трехфазный.

Последний тип — установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой.

Область применения ЛАТРа

• Металлургическое производство;
• Коммунальное хозяйство;
• Химическая и нефтяная промышленности;
• Производство техники.

Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

Вдобавок ЛАТР часто используют в учебных заведениях для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2—5%, выдает точное заданное напряжение.

По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

Основные минусы и плюсы автотрансформатора

Главное преимущество ЛАТРа — это более высокий КПД, ведь только некоторая часть мощности трансформируется

Особенно важно, если входное и выходное напряжения немного отличаются

Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

Для чего используется ЛАТР

ЛАТР – это устройство, которое постепенно регулирует электрический ток. Так как для различных видов устройств используют разный электрический ток, для этого и используют ЛАТР. Обычно его применяют в сфере, где нужно определить напряжение: сервисные центры, различные предприятия, которые производят оборудование и тестируют его при различном напряжении, в бытовых приборах, строительстве. Он сходен по строению с реостатом: присутствует обмотка и подвижный контакт. В отличие от реостата, с помощью ЛАТРа можно повысить напряжение электрического тока, что с прибором для регулировки напряжения сделать невозможно. Также существенным отличием является то, что реостат работает как на переменном, так и на постоянном токе, ЛАТР работает только на переменном токе.

Большинство автотрансформаторов типа ЛАТР сделано в виде медной обмотки, навитой на тороидальном сердечнике (магнитопроводе), причём первичная обмотка совмещена со вторичной. В данном приборе используют провод с минимальным сопротивлением для уменьшения потерь. Витки трансформатора предназначены для преобразования электрической энергии в магнитную и наоборот.

При плавном способе регулирования обмотка имеет открытую контактную часть без изоляции, по которой свободно может перемещаться щёточный механизм. На его выходную клемму подключена нагрузка потребителя.

С выхода ЛАТРа мы можем получать напряжение или ток как меньше, так и больше входного. Так как ЛАТР имеет КПД около 100%, то можно сказать, что произведение входного тока и напряжения равняется произведению выходного тока на выходное напряжение, т. е. входная мощность ЛАТРа равняется выходной мощности ЛАТРа.

Описание ЛАТРа РЕСАНТА

Рассмотрим однофазный блок питания, который произведён в Латвии: РЕСАНТА марки TDGC2-0.5 kVA.

Снабжён встроенным вольтметром и шкалой поворота ручки регулятора. На лицевой панели устройства имеются две входных и две выходных клеммы. Они надёжно закрепляют провода, тем самым обеспечивая надёжный контакт. Данная модель – однофазный автотрансформатор мощностью 5 кВт.

Диапазон выходного напряжения составляет от 0 до 250 вольт. Вес прибора 15,5 кг. Данный ЛАТР оснащён встроенным вольтметром и регулятором, которые позволяют устанавливать необходимое напряжение вручную. Множество отверстий в корпусе способствуют эффективному охлаждению силовой части устройства.

Что такое автотрансформатор?

Авто трансформатор – это специальная разновидность электрического трансформатора, в котором первичная и вторичная обмотка соединяются вместе. Как видите, автотрансформатор имеет достаточно простую конструкцию и разобраться в ней может каждый.

В этой статье мы расскажем о принципе работы этого устройства. Вы сможете узнать не только теоретические основы, но и практическое применение.

Автотрансформатор и его теоретические основы

В автотрансформаторе вы сможете найти единственную обмотку. Она будет использоваться не только в качестве первичной, но и в качестве вторичной обмотки.

Обмотка AB считается общим числом оборотов. N1 считается первичной обмоткой. Участок BC будет рассматриваться в качестве вторичной обмотки. Теперь мы можем предположить, что число витков между точками BC будут составлять N2.

Исходя из этих результатов можно сделать вывод о том, что константа будет являться отношением напряжения в автотрансформаторе. Когда нагрузка будет подаваться на участок между вторичными клеммами, тогда показатель тока составит I2. Показатель во вторичной обмотке будет составлять I1 и I2.

Автотрансформатор и экономия потребления меди

Если вы планируете использовать авто трансформатор, тогда сможете значительно сэкономить потребление меди. Электрический силовой трансформатор может использовать значительно больше меди.

На данный момент практически каждый человек знает, что вес меди будет зависеть от ее сечения и длины. Длина проводника в обмотке будет пропорциональна числу его оборотов и типу сечения. Итак, из этого понятно, что вес меди в сечении, где проходит переменный ток пропорционален I1 и вес меди на участке BC также будет составлять I1.

(N1 — N2) I1 + N2 (I2 — I1) ⇒ N1I1 — N2I1 + N2I2 — N2I1 ⇒ N1I1 + N2I2 — 2N2I1 ⇒ 2N1I1 — 2N2I1 (поскольку N1I1 = N2I2) ⇒ 2 (N1I1 — N2I1).

Благодаря этой формуле можно доказать, что удельный вес меди в двух обмоточном трансформаторе будет пропорциональным N1I1 + N2I2⇒ 2N1I1 (поскольку в трансформаторе N1I1 = N2I2).

Однофазный трансформатор 400/220 киловольт

Автотрансорматор этого типа может иметь только одну обмотку. Именно поэтому во время его использования вы можете столкнуться с определенными преимуществами.

Для коэффициента трансформации размер авто трансформатора будет составлять 50%. Этот показатель был взят в сравнении с обычным трансформатором.

Если говорить о стоимости, тогда можно сделать вывод о том, что она будет значительно меньше. Показатель стоимости будет низким, когда коэффициент трансформации будет являться не менее двух.

Если вам будет интересно, тогда можете прочесть про измерительные трансформаторы.

Недостатки авто трансформатора

Как и любое другое устройство конструкция автотрансформатора может иметь определенные недостатки. К основным недостаткам можно отнести:

1. Низковольтная схема в этом устройстве будет зависеть от высокого напряжения. Если вы планируете избежать, сбоя в сети, тогда вам необходимо разработать схему обеспечения низкого напряжения. Благодаря этому ваше устройство сможет выдержать высокие нагрузки.
2. Поток рассеивания между обмотками считается небольшим. Это может означать, что, если система будет неисправной, тогда может возникнуть короткое замыкание.
3. Соединения между первичной и вторичной обмоткой должны быть одинаковыми. Именно поэтому во время соединения у вас могут возникнуть определенные проблемы.
4. Систему невозможно выполнить с заземляющей нетралью с одной стороны. Именно поэтому нейтраль должны иметь оба блока.
5. В этой конструкции вам будет сложно сохранить в целостности электромагнитный баланс. Балансирование будет связано с увеличением корпуса этого устройства. Если диапазон будет большим, тогда преимущества первоначальной стоимости значительно растеряются.

Надеемся, что, благодаря нам вы разберетесь с устройством автотрансформатора. Мы постарались предоставить вашему вниманию детальную инструкцию о его применении. Также мы постарались дать полный ответ на вопрос, что такое автотрансформатор.

Основные сферы применения ЛАТР

Все подобные виды автотранформаторов имеют достаточно узкое применение за счет своих конструктивных особенностей, а именно:

• В лабораториях различных НИИ и предприятий для проведения тестовых работ применительно к оборудованию, работающему на АС, а также в качестве стабилизатора U для понижения сетевого напряжения (на входе).
• Для наладки, отладки промышленных приборов, радиоэлектронной и высокочувствительной техники и большинства устройств, для работы которых требуется пониженный уровень U.
• В качестве зарядного устройства для АКБ.
• В ЖКХ.
• В образовательных учреждениях для проведения лабораторных работ.

Однако, если в электросети постоянно имеется нестабильный уровень U, применение ЛАТРа не будет себя оправдывать, так как в подобных случаях требуется установка стабилизатора.

Изготовление самодельного ЛАТРа

В продаже есть достаточно готовых устройств, но при необходимости его можно сделать самостоятельно. За основу лучше взять трансформатор на О- или Ш-образном магнитопроводе. Изготовление ЛАТРа на тороидальном железе сводится к его перемотке и требует очень высокой аккуратности при наматывании катушки.

Подготовка материала

Для изготовления регулируемого автотрансформатора необходимы:

• Магнитопровод. Его сечение определяет мощность автотрансформатора.
• Обмоточный провод. Его сечение зависит от мощности и потребляемого тока устройства.
• Термоустойчивый лак. Необходим для пропитки катушки после намотки проводов. Допускается замена масляной краской.
• Тряпичная изолента или киперная лента и корпус с закрепленными разъемами для подключения нагрузки и питания. Желательно разместить в корпусе цифровой или аналоговый вольтметр
• Многопозиционный переключатель. Его допустимый ток должен соответствовать току аппарата. При необходимости допускается производить переключение выводов автотрансформатора при помощи пускателей.

Расчет провода

Перед началом намотки катушки необходимо определить сечение провода и необходимое количество витков/вольт (n/v). Этот расчёт производится по поперечному сечению магнитопровода при помощи онлайн-калькуляторов или по специальным таблицам.

Если для изготовления устройства используется исправный трансформатор, то эти параметры определяются по имеющимся обмоткам:

• подключить трансформатор к сети 220В;
• вольтметром измерить выходное напряжение V;
• отключить аппарат;

• разобрать магнитопровод;
• размотать вторичную обмотку, считая количество витков N;
• по формуле n/v=N/V вычислить количество витков/вольт – основной параметр для расчета катушки;
• измерить сечение провода первичной обмотки.

Схема

Перед началом работ составляется схема обмотки с указанием количества витков и напряжением на каждом из выводов. В отличие от обычного трансформатора автотрансформатор имеет только одну обмотку, которая изображается с одной из сторон черты, символизирующей магнитопровод.

Для расчетов витков необходимо определить число выводов. Оно зависит от количества положений многопозиционного переключателя. Один из отводов может совпадать с сетевым выводом:

• определить и указать на схеме напряжение V каждого из положений переключателя;
• рассчитать необходимое число витков между отводами по формуле N=(n/v)*(V²-V³), где V¹, V², V³ и т.д. – напряжение на последующих выводах;
• указать на схеме количество витком между каждыми из отводов.

Совет! При необходимости сделать повышающий автотрансформатор к первичной обмотке добавляется необходимое количество витков. Для этого допускается использовать провод, снятый со вторичной обмотки.

Намотка катушки

После выполнения всех расчётов производится намотка катушки. Она выполняется на готовом или специально изготовленном каркасе вручную или при помощи намоточного станка:

• наматывается необходимое число витков в секции;
• выполняется ответвление – из обмоточного провода, не обрывая его, делается петля длиной 5-20 см и скручивается в жгут;
• после изготовления отвода продолжается намотка катушки;
• операции 1-3 повторяются до завершения намотки;
• готовая обмотка закрепляется киперной лентой и покрывается лаком или краской.

Процесс сборки

После завершения намотки и высыхания лака производится сборка автотрансформатора:

• собирается магнитопровод;
• собранный аппарат устанавливается в корпус;
• подключаются многопозиционный переключатель и вольтметр;
• собранный автотрансформатор подключается к клеммам.

Проверка

После сборки работоспособность устройства необходимо проверить:

• первичная обмотка аппарата подключается к сети;
• измеряются напряжения при каждом из положений переключателя и данные сравниваются с расчетными;
• через 20 минут трансформатор отключается и проверяется на нагрев – при его отсутствии производятся повторные испытания под нагрузкой.
