Сверхяркие светодиоды: типы, характеристики, назначение

Виды изделия

Сегодня изделия такого плана делятся на следующие виды:

еpistar. Это высококачественные диоды, имеющие компактные размеры. Для них характерен продолжительный период работы. Имеют обширное применение в современном мире;

Еpistar — диод сверхяркого типа

Cree — диод сверхяркого типа

cree. Такие диоды функционируют на основе нитрида галлия и карбида кремния. И их характеристики отличает продолжительный период работы. Кроме этого, cree как и остальные модели, потребляет минимум электроэнергии (12 вольт). Светодиоды cree чаще всего используются для освещения подземных и пешеходных переходов, дорог и автомагистралей. Очень часто cree используется в ручных и уличных фонарях;

Smd — диод сверхяркого типа

smd. Также довольно распространенный тип сверяхрякой продукции светодиодного плана. Smd модели широко применяются в самых разнообразных сферах человеческой деятельности.Особенно часто smd диоды используются для подсветки зданий снаружи, а также создания качественной подсветки интерьеров внутри зданий. Светодиодные ленты smd характеризуются плотным свечением, что и сделало их столь популярными и востребованными в современном мире.

При использовании такого рода изделий, вне зависимости от вида, всегда необходимо использовать драйверы для подключения их сети переменного тока на 220 вольт. Это связано с тем, что чаще всего продукция такого плана выпускается на 12 вольт. Специальный драйвер (блок питания) будет понижать напряжение с 220 до 12 вольт. Это необходимо обязательно учитывать при покупке изделия и дополнительной аппаратуры к ней, а также при установке освещения.

Схемы подключения светодиодов – как все правильно выполнить

Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).

Такова схема последовательного подключения световых диодов

Как рассчитать сопротивление светодиода

Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.

Разберемся, как рассчитать сопротивление для светодиода.

Сделать это можно по формуле:

R = (VS – VL) / I,где

• VS–напряжение питания;
• VL –номинальное напряжение для светодиода;
• I – ток светодиода (обычно это 0.02 А, что равно 20 мА).

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель

Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов

Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель

Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов

Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.

Параллельное и последовательное соединение: как они выполняются

По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.

Параллельно подключенные последовательные тройки световых диодов

Подключение световых диодов на 12 В как самый оптимальный вариант

Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.

Идеальная подсветка потолка при помощи светодиодной ленты

Технические характеристики

Основной технической характеристикой сверхяркого светодиода средней мощности является световой поток (лм). Среди параметров слаботочных моделей вместо него часто фигурирует сила света (кд).

Например, двухвыводные круглые светодиоды от Cree серии С503 с минимальным углом свечения 15° характеризуются силой света 11-40 кд, что примерно в 10 тыс. раз больше, чем у советского АЛ307. Светодиоды с такой яркостью, измеренной при токе в 20 мА, поистине заслуживают звания High Brightness.

Всем известные четырёхвыводные P4-пиранья, от компании Cree, обладают световым потоком в 5–8 лм (I=70 мА) с углом свечения 40-120°. Несколько лет назад это считалось огромным достижением. Размещенные в квадратном корпусе со встроенной линзой и, благодаря устойчивости к вибрации, они до сих пор находят применение.

Семейство PLCC является самым многочисленным из группы сверхярких светодиодов от Cree и насчитывает более 20 моделей. Весь модельный ряд предназначен для поверхностного монтажа и отличается высокими цветовыми характеристиками (разнообразием бинов). В самой яркой модели (однокристальный белый PLCC-4) световой поток равен 7 лм при номинальном токе 30 мА. За рубежом PLCC часто используются в архитектурном освещении.

Белые яркие SMD светодиоды от Samsung серии 541 с углом рассеивания 120° способны произвести до 38 лм при токе 65 мА. Не отстаёт от них и продукция Lumileds. Например, линейка Luxeon 3030 выделяется световым потоком 72–109 лм, в зависимости от цветовой температуры. Стоит учесть, что столь высокие значения светоотдачи Luxeon 3030 измерены на токе 120 мА.

RGBW светодиоды

Для того чтобы получить чисто белый цвет, используя разноцветный rgb светодиод, необходима точная балансировка яркости свечения по кристаллу каждого цвета. На практике это бывает затруднительно. Поэтому, для воспроизведения белого цвета и увеличения разнообразия цветовых эффектов, rgb диод стали дополнять четвертым кристаллом белого свечения. Чаще всего, RGBW светодиоды используются в светодиодных лентах RGBW SMD. Для питания таких светодиодных лент созданы специальные RGBW контроллеры, как правило, управляемые пультами дистанционного управления на инфракрасных лучах.

Свет от светодиодов RGB

Смешение цветов

Чем RGB-светодиод, лучше трех обычных? Всё дело в свойстве нашего зрения смешивать свет от разных источников, размещенных близко друг к другу. Например, если мы поставим рядом синий и красный светодиоды, то на расстоянии несколько метров их свечение сольется, и глаз увидит одну фиолетовую точку. А если добавим еще и зеленый, то точка покажется нам белой. Именно так работают мониторы компьютеров, телевизоры и уличные экраны.

Матрица телевизора состоит из отдельно стоящих точек разных цветов. Если взять лупу и посмотреть через нее на включенный монитор, то эти точки можно легко увидеть. А вот на уличном экране точки размещаются не очень плотно, так что их можно различить невооруженным глазом. Но с расстояния несколько десятков метров эти точки неразличимы.

Получается, что чем плотнее друг к другу стоят разноцветные точки, тем меньшее расстояние требуется глазу чтобы смешивать эти цвета. Отсюда вывод: в отличие от трех отдельностоящих светодиодов, смешение цветов RGB-светодиода заметно уже на расстоянии 30-70 см. Кстати, еще лучше себя показывает RGB-светодиод с матовой линзой.

Как изменяется цвет свечения

Регулировка цвета осуществляется путем регулировки яркости излучения каждым из кристаллов. Мы уже рассматривали способ регулировки яркости светодиодов с помощью ШИМ-контроллера. RGB-контроллер для ленты работает по такому же принципу, в нём стоит микропроцессор, который управляет минусовым выводом источника питания – подключает и отключает его от цепи соответствующего цвета. Обычно в комплекте с контроллером идёт пульт дистанционного управления. Контроллеры бывают разной мощности, от этого зависит их размер, начиная от такого миниатюрного.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Так как сечение дорожек на ленте не позволяет подключать последовательно с ней следующий отрезок ленты, если длина первого превышает 5м, нужно подключать второй отрезок проводами напрямую от РГБ-контроллера. Но можно выйти из положения, и не тянуть допоkнительных 4 провода на 5 метров от контроллера и использовать RGB-усилитель. Для его работы нужно протянуть всего 2 провода (плюс и минус 12В) или запитать еще один блок питания от ближайшего источника 220В, а также 4 «информационных» провода от предыдущего отрезка (R, G и B) они нужны для получения команд от контроллера, чтобы вся конструкция светилась одинаково. А к усилителю уже подключают следующий отрезок, т.е. он использует сигнал с предыдущего куска ленты. То есть вы можете запитать ленту от усилителя, который будет расположен непосредственно возле неё, тем самым сэкономив деньги и время на прокладку проводов от первичного RGB-контроллера.

Светодиодная лента.

Принцип работы двухцветных светодиодов

Принцип работы элементов с двумя выводами простой. Цвет свечения меняется одновременно с изменением полярности подключения. Это значит, что цвет полностью зависит от того, в какому пути проходит ток. При подаче плюса на один из выводов один кристалл начинает светиться, второй запирается. После смены полярности запертый начинает светиться, светящийся запирается.

Такая схема используется в индикаторах, работающих от переменного напряжения. Двухцветные диоды соединяются параллельно и встречно, ток ограничивает один резистор. Такие элементы часто монтируются в кнопочные выключатели, при помощи которых меняется цвет свечения.

Так как цвет свечения светодиодов ненасыщенный и тусклый, при смешении образуется оттенок, который человеку сложно определить. Еще одна особенность – изменение оттенка при взгляде на источник света с различных ракурсов.

Ситуация меняется, если речь идет о двухцветном светодиоде с тремя выводами в сочетании с микроконтроллером. Эта схема дает возможность включать каждый цвет по отдельности и одновременно оба. При подключении к схеме ШИМ регулятора появляется возможность менять яркость свечения каждого кристалла, чтобы добавить дополнительные оттенки.

Принцип работы трехцветного светодиода

Для трехцветных светодиодов предусмотрена несколько другая схема. Она отличается общим катодом и двумя анодными выводами. В ней можно включать сразу два светодиода. В этом случае одновременно смогут гореть красный и зеленый свет, а мы будет видеть их результат совместной работы – желтый.

С помощью импульсного модулятора (специальный прибор) меняют интенсивность свечения, и от этого меняется тон цвета у светодиода. Для предотвращения перегрузок на каждый диод устанавливается свой резистор.

Трехцветная схема более востребована, чем двухцветная, и это понятно. При наличии одного и того же набора источников возникает значительно больше возможностей. Такая схема позволяет собрать недорогие светильники, меняющие свет в широком спектре.

Еще больше тонов, и в том числе белый свет, получают при собрке схемы с тремя разноцветным светодиодами. Это известная RGB-схема с общим анодом. Внешне трехцветная лампа сразу узнается по наличию четырех выводов, к тому же на ней обязательно проставляется соответствующая маркировка.

Теоретически можно объединять в одном корпусе или на одной плате множество кристаллов и получать разноцветные яркие светодиоды. Но на практике используется одна из перечисленных выше трехцветных схем.

Применение

Несмотря на свой не слишком широкий спектр излучения, двухцветные светодиоды находят собственную нишу в приборостроении. Их используют для световой сигнализации, в декорировании помещений, в рекламе. Двухцветные светодиоды являются индикаторами вращения двигателя, работающего от постоянного тока. Они показывает, в какую сторону происходит вращение.

Аналогичное применение находят трехцветные светодиоды, работающие на двух кристаллах. Их преимущество перед трехкристаллическими светильниками заключается в сравнительно низкой стоимосте. В тоже время возможности приборов достаточно широкие.

Работу такого светодиода хорошо иллюстрирует индикаторная лампочка зарядного устройства наших фотоаппаратов, телефонов, планшетов и многих других приборов. При разрядке аккумулятора она светится красным, а при полной зарядке – зеленым.

Принципы работы трехцветного светодиода

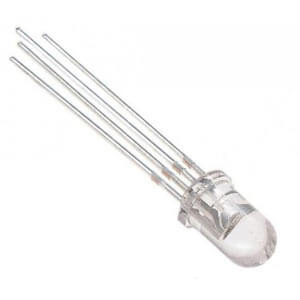

Внешний вид трехцветного светодиода показан на следующем рисунке:

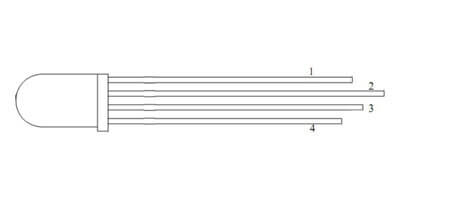

Трехцветный светодиод имеет 4 контакта как показано на рисунке ниже:

• контакт 1: цвет 1 отрицательный вывод при общем аноде или цвет 1 положительный вывод при общем катоде;
• контакт 2: общий положительный вывод для всех трех цветов при общем аноде или общий отрицательный вывод для всех трех цветов при общем катоде;
• контакт 3: цвет 2 отрицательный вывод или цвет 2 положительный вывод;
• контакт 4: цвет 3 отрицательный вывод или цвет 3 положительный вывод.

Таким образом, есть 2 типа трехцветных светодиодов – с общим катодом (ОК) и с общим анодом (ОА). При общем катоде (общий отрицательный вывод) мы имеем три положительных вывода, где каждый вывод отвечает за свой цвет, и один общий отрицательный вывод. Внутренняя схема подключений трехцветного светодиода с общим катодом показана на следующем рисунке:

В таком светодиоде (с ОК) если мы хотим зажечь красный цвет мы должны подать питание на контакт, отвечающий за красный цвет, и подать землю на общий отрицательный вывод. Аналогично и для других цветов.

При общем аноде (общий положительный вывод) мы имеем три отрицательных вывода, где каждый вывод отвечает за свой цвет, и один общий положительный вывод. Внутренняя схема подключений трехцветного светодиода с общим анодом показана на следующем рисунке:

В таком светодиоде (с ОА) если мы хотим зажечь красный цвет мы должны подать землю на контакт, отвечающий за красный цвет, и подать питание на общий положительный вывод. Аналогично и для других цветов.

В нашей схеме мы будем использовать трехцветный светодиод с общим анодом (ОА). Если вам будет необходимо подсоединить больше подобных светодиодов к плате Arduino Uno, к примеру 5, то вам будет нужно 5×4= 20 контактов, но можно уменьшить количество контактов в этом случае до 8 если мы соединим трехцветные светодиоды параллельно и будем использовать технологию мультиплексирования.

Особенности мощных светодиодных лент

Любая светодиодная лента, в том числе самая яркая ее модификация, представляет собой полоску-плату из гибкого материала с припаянными с одной стороны в заданном количестве лед-элементов. В зависимости от назначения количество диодов, размеры их кристаллов и плотность на один метр длины может существенно варьироваться. При этом питаются они от источника постоянного тока в 12 вольт, поэтому для работы требуют подключения дополнительного оборудования – преобразователя, трансформатора, а также блока управления (контроллера, диммера).

Среди главных особенностей самых ярких светодиодных лент выделяются:

1. Фирма-производитель.
2. Вид светодиодов.
3. Плотность.
4. Цвет свечения.
5. Тип рассеивателя.

Бренд лед-изделия во многом влияет на такие важные эксплуатационные параметры, как срок службы, стабильность свечения и соответствие заявленным характеристикам. Лучшие в доступном ценовом сегменте модели на сегодня производят китайские, корейские и японские фирмы, а более дорогие – европейские и американские компании. Кроме того, на рынке можно встретить большое количество неизвестных марок, предлагающих продукцию весьма дешево, однако качество подобных изделий вряд ли будет на высоте и прослужат они крайне недолго.

Лед-кристаллы, установленные в светодиодные ленты, могут иметь различные габариты – SMD 2835, 3538, 5050 и самые яркие — размер 5730. Все они различаются по величине выдаваемого светового потока. К примеру, если первые производят около 24 Лм, то последние – не менее 70 Лм.

Количество светодиодных элементов на определенном участке полоски – еще один важный параметр, характеризующий изделие. Кристаллы могут располагаться как в один, так и в два ряда. Чем больше их размещено на единицу отрезка лент, тем выше яркость и потребление энергии. Поэтому самые мощные модели требуют для питания 24 В.

По световому оттенку самые яркие, так же как и обычные, светодиодные ленты разделяются на:

1. Одноцветные. Данный тип лед-полосок может светить только конкретным оттенком – в соответствующем заявленному производителем сегменте спектра – от 2700 до 6000 К, причем самым ярким считается световой поток белого света. Для придания характерного оттенка применяется соответствующее окрашивание изначально прозрачного лэд-элемента.
2. Трехцветные. RGB-модификации основаны на кристаллах трех основных цветов – синем, красном и зеленом. Комбинацией их можно получать любой заданный оттенок. В отличие от выше описанной модификации имеют в 3 раза большую цену, однако они дают возможность существенно разнообразить цветовое оформление светильника.

Еще одной, крайне важной особенностью самых ярких светодиодных лент является тип и материал рассеивателя лед-кристалла. Как правило, данный компонент изготавливается из пластика полностью прозрачного, либо белого цвета или полуматовой структуры

Наиболее мощные модификации изготавливаются на оптике первого типа, при использовании второй и третьей разновидностей светильник потеряет до 20% светимости.

Как узнать падение напряжения?

Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.

Теоретический метод

Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.

В состав этих изделий входят различные полупроводниковые металлы. Этот фактор и влияет на падение напряжения на p-n-переходе. Чтобы обозначить такие характеристики, независимо от марок и производителей светодиода, их окрашивают в различные цвета. Но стоит знать, что конкретно утверждать, на сколько вольт светодиод, опираясь только на его окраску, будет неверно. Цвета этих приборов дают приблизительные значения для проведения измерений. Примерные параметры по цветовому признаку приведены в таблице.

На прямое напряжение светодиода не воздействуют габариты или вариации корпуса, однако может проглядываться количество кристаллов, которые излучают свет и соединяются последовательно. Бывают виды элементов SMD, где люминофор прячет цепочку кристаллов.

В корпусе SMD-светодиода последовательно соединяются три кристалла белого цвета. Наиболее часто они применяются в лампах на 220 В китайского производства. Из-за того, что такие светодиоды начинают реагировать только от 9,6 вольт, протестировать их мультиметром не удастся, так как его батарейка питания рассчитана на 9,5 В.

Теоретически можно воспользоваться интернетом, скачав специальную программу datasheet, в поисковике которой вписать известные параметры светодиода, его цвет. Это позволит найти приблизительные характеристики, где падение напряжения и значения тока могут быть неточными.

Практический метод

Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.

Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.

При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.

Если нет возможности применить блок питания на постоянные 12 В, можно использовать батарейку «Крона», рассчитанную на 9 вольт. При отсутствии вышеперечисленных источников питания отлично подойдет стабилизатор сетевого напряжения, который может выдавать необходимое выпрямленное напряжение, только потребуется заново рассчитать номинал сопротивления резистора, задействованного в схеме. В этом случае также нужно повышать напряжение до засвечивания светодиода. Напряжение, при котором произойдет свечение, и будет номинальным, на которое он рассчитан.

При неизвестных характеристиках светодиода обязательно необходимо рассчитывать его значения номинального тока и падения напряжения, чтобы предотвратить быстрый выход из строя.

Устройство и сферы применения

Конструктивно RGB–светодиоды представляют собой три светодиодных кристалла с одной оптической линзой, расположенные в одном корпусе. Управление цветом происходит с помощью подачи электрических сигналов на выводы каждого светодиодного кристалла, а сочетание излучений всех трех светодиодов позволяет регулировать итоговый цвет. Для примера, ниже представлен самый популярный RGB–светодиод SMD 5050.

Светодиод RGB – это полноцветный светодиод, смешивая три цвета в разной пропорции можно отобразить любой цвет. К примеру, если зажечь все три цвета на полную мощность, получится свечение белого цвета.

Сферы применения RGB светодиодов напрямую связаны с развитием рынка рекламы и развлекательных мероприятий. Также готовые RGB–светильники и ленты применяются в области светового оформления архитектурных и дизайнерских решений — ночная подсветка зданий или фонтанов, интерьерный свет, индикаторный системы автомобилей и т.д.

Таблица длины волн светодиодов smd 5050, различного свечения

Разнообразие сфер применения многоцветных светодиодных источников света определяет основные виды внешнего оформления RGB–светодиодов: изделия небольшой мощности выпускаются в стандартных круглых корпусах со сферической линзой и выводами под обычную пайку; маломощные RGB–светодиоды в SMD-корпусах поверхностного монтажа широко применяются в светодиодных лентах или полноцветных светодиодных экранах большой площади; в корпусах типа Emitter выпускают мощные RGB–источники света с независимым управление каждым светодиодным кристаллом; сверх яркие светодиоды в корпусах.

Для упрощения систем управления светом в корпуса некоторых серий многоцветных LED–источников света вмонтированы управляющие микросхемы. Схемы расположения выводов (распиновка) Несколько стандартных схем управления определяют структуру внешних выводов RGB–светодиодов и их соединение внутри корпуса. Существует три основных схемы распиновки, которые соблюдаются на большинстве выпускаемых изделий:

• В схеме с общим катодом для управления используется три независимых вывода анода, а катодные выводы LED-кристаллов соединены между собой;
• Распиновка с общим анодом управляется отрицательными импульсами на катодные выводы, а вместе соединены уже анодные электроды светодиодных кристаллов;
• Независимая схема соединения имеет шесть выводов по числу LED кристаллов, соединений внутри корпуса не производится.

Единого стандарта на распиновку не существует, конкретный тип расположения внешних выводов применяют в зависимости от поставленных задач. При отсутствии документов на светодиодное изделие тип внешних выводов легко определить с помощью мультиметра. В режиме прозвонки светодиод будет светиться (мощные светодиоды очень слабо), а мультиметр издавать звук соединения, если красный щуп мультиметра подсоединен к аноду светодиодного кристалла, а черный к его катоду. В случае обратного подключения никаких видимых и слышимых эффектов просто не будет.

Три светодиода и их размеры

Простейший способ подключения и управления режимами работы RGB–светодиодов реализуется с помощью стандартных микроконтроллеров Arduino

Общий вывод подключается к единой шине микроконтроллера, а управляющие сигналы подаются на выводы LED–кристаллов через ограничительные резисторы.Управление режимами свечения светодиодных кристаллов происходит с помощью широтной-импульсной модуляции, где скважность импульсов определяет силу света. Программирование ШИМ–модулятора определяет итоговый цвет всего прибора или циклические режимы работы каждого цвета

Самый яркий и мощный

Посмотрим на характеристики самого супер яркого светодиода фирмы CREE – XLamp XM-L.

Характеристики мощного светодиода XLamp XM-L на 10 Ватт.

• напряжение: 12 Вольт;
• эффективность: до 160 Люмен на Ватт;
• светоотдача: до 840 Люмен (при токе 3 А);
• мощность: 10 Вт;
• максимальный ток: 3 Ампера;
• размер основания: 5 х 5 мм;
• цветовая температура: холодный белый;
• тепловое сопротивление: 2,5 градуса на Ватт;
• прямое падение напряжения: не более 2,9 Вольт.

Максимальное значение тока достигает 3 Ампер, при этом светоизлучающий диод выдает уже 910 Люмен. В свое время светоизлучающий диод XLamp XM-L наделал много шума и на тот день все фирмы конкуренты не имели продукции даже близко похожей по техническим параметрам. Поэтому я и отметил фирму CREE, как лидера в данном направлении светодиодной техники. Они всегда на шаг впереди.

На сегодняшний день линейка LED XLamp XM-L производится для рынка только в холодном цвете, с чем это связано неизвестно. Но найти на прилавках магазином данный светодиод с цветовой температурой отличной от диапазона 5000 – 8300 невозможно.

Разновидности

Чтобы внести ясность в постоянно прогрессирующий рынок светодиодной продукции, было решено разделить все светодиоды на группы и серии. Основным критерием такого деления является потребляемая мощность. Например, крупнейший производитель светодиодов в США, компания Cree, разделяет всю свою продукцию на две группы. В первую группу вошли мощные светоизлучающие диоды (XLamp) с потреблением более 300 мА (1 Вт), а во вторую – сверхяркие светодиоды (High Brightness), потребляющие до 0,5 Вт, но обладающие высокой светоотдачей. Группа сверхярких светодиодов Cree насчитывает несколько семейств, наиболее известными из которых являются PLCC, P4, известные как пиранья, а также светоизлучающие диоды в круглом корпусе с диаметром в 5 мм.

Другие компании-изготовители также придерживаются определённой градации, в которой есть место сверхярким светодиодам. Как правило, они образуют группу элементов малой и средней мощности. Компания Samsung известна на российском рынке своими высокоэффективными smd 5630 серии 541, а также smd 2835 серии 228F. Линейка сверхярких светодиодов Lumileds состоит из серий: Luxeon 3014, Luxeon 3020, Luxeon 3030.
