Светодиоды отечественного производства — характеристики, справочник

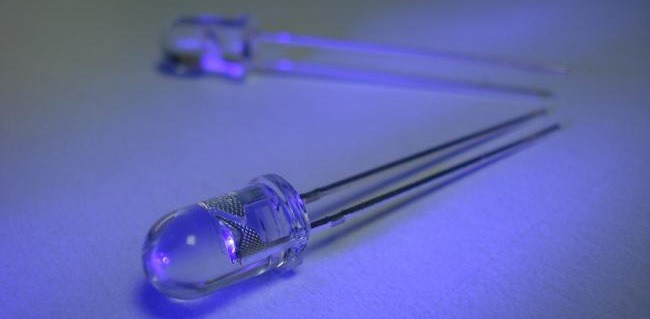

Параметры светодиодов

В таблице приведены основные параметры светодиодов отечественного производства.

Тип прибора	Цвет свечения	Значения параметров при Т=25С	Iпр.мах. mA	Uобр (Uобр.и) B	Тк.мах (Тп.) ±С
Iv. мккд (L, кд/м2)	Uпр. B	Iпр.ном. mA	lмах. mkM
1	2	3	4	5	6	7	8	9
КЛ101А	Желтый	(10)	5,5	10	0,64	10	—	70
КЛ101Б	Желтый	(15)	5,5	20	0,64	20	—	70
КЛ101В	Желтый	(20)	5,5	40	0,64	40	—	70
2Л101А	Желтый	(10)	5	10	0,64	10	—	70
2Л101Б	Желтый	(15)	5	20	0,64	20	—	70
АЛ102А	Красный	40	2,8	5	0,69	10	(2,0)	70
АЛ102АМ	Красный	40	—	—	0,69	20	2,0	70
АЛ102Б	Красный	100	2,8	10	0,69	20	(2,0)	70
АЛ102БМ	Красный	100	—	—	0,69	20	2,0	70
АЛ102В	Зеленый	200	2,8	20	0,53	22	(2,0)	70
АЛ102ВМ	Зеленый	200	—	—	0,56	22	2,0	70
АЛ102Г	Красный	250	2,8	10	0,69	20	(2,0)	70
АЛ102ГМ	Красный	250	—	—	0,69	20	2,0	70
АЛ102Д	Зеленый	400	2,8	20	0,53	22	(2,0)	70
АЛ102ДМ	Зеленый	400	—	—	0,56	22	2,0	70
3Л102А	Красный	20	3	5	0,69	20	(2,0)	70
3Л102Б	Красный	100	3	10	0,69	20	(2,0)	70
3Л102В	Зеленый	250	2,8	20	0,53	22	(2,0)	70
3Л102Г	Красный	60	3	10	0,69	20	(2,0)	70
3Л102Д	Красный	200	3	10	0,69	20	(2,0)	70
АЛ112А	Красный	(1000)	2	10	0,68	12	—	70
АЛ112Б	Красный	(600)	2	10	0,68	12	—	70
АЛ112В	Красный	(250)	2	10	0,68	12	—	70
АЛ112Г	Красный	(350)	2	10	0,68	12	—	70
АЛ112Д	Красный	(150)	2	10	0,68	12	—	70
АЛ112Е	Красный	(1000)	2	10	0,68	12	—	70
АЛ112Ж	Красный	(600)	2	10	0,68	12	—	70
АЛ112И	Красный	(250)	2	10	0,68	12	—	70
АЛ112К	Красный	(1000)	2	10	0,68	12	—	70
АЛ112Л	Красный	(600)	2	10	0,68	12	—	70
АЛ112М	Красный	(250)	2	10	0,68	12	—	70
АЛ301А-1	Красный	25	2,8	5	0,7	11	—	70
АЛ301Б-1	Красный	100	2,8	10	0,7	11	—	70
АЛ307А	Красный	150	2	10	0,666	20	2,0	70
АЛ307АМ	Красный	150	2	10	0,666	20	2,0	70
АЛ307Б	Красный	900	2	10	0,666	20	2,0	70
АЛ307БМ	Красный	900	2	10	0,666	20	2,0	70
АЛ307В	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307ВМ	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307Г	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307ГМ	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307Д	Желтый	400	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ДМ	Желтый	400	2,5	10	0,56; 0,7	22	2,0	70
АЛ307Е	Желтый	1500	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ЕМ	Желтый	1500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307ЖМ	Желтый	3500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307И	Оранжев.	400	2,8	10	0,56	22	2,0	70
АЛ307КМ	Красный	2000	2	10	—	20	2,0	70
АЛ307Л	Оранжев.	1500	2,8	10	0,56	22	2,0	70
АЛ307НМ	Зеленый	6000	2,8	20	—	22	2,0	70
АЛ310А	Красный	610	2	10	0,67	12	—	70
АЛ310Б	Красный	250	2	10	0,67	12	—	70
АЛ316А	Красный	800	2	10	0,67	20	—	70
АЛ316Б	Красный	250	2	10	0,67	20	—	70
АЛС331А	Перемен.	600	4	20	0,56…0,7	20	2	70
3ЛС331А	Перемен.	250	3	10	—	20	2	70
АЛ341А	Красный	150	2,8	10	0,69…0,71	20	2,0	70
АЛ341Б	Красный	500	2,8	10	0,69…0,71	20	2,0	70
АЛ341В	Зеленый	150	2,8	10	0,55…0,56	22	2,0	70
АЛ341Г	Зеленый	500	2,8	10	0,55…0,56	22	2,0	70
АЛ341Д	Желтый	150	2,8	10	0,55; 0,7	22	2,0	70
АЛ341Е	Желтый	500	2,8	10	0,55; 0,7	22	2,0	70
АЛ341И	Красный	300	2	10	—	30	2,0	70
АЛ341К	Красный	700	2	10	—	30	2,0	70
КЛ360А	Зеленый	300	1,7	10	—	20	—	85
КЛ360Б	Зеленый	600	1,7	10	—	20	—	85
3Л360А	Зеленый	300	1,7	10	—	20	—	85
3Л360Б	Зеленый	600	1,7	10	—	20	—	85
КЛД901А	Синий	150	12	3	0,466	6	—	70
КИПД01А-1Л	Зеленый	800	7	10	0,55…0,56	12	8,0	70
КИПД01Б-1Л	Зеленый	600	7	10	0,55…0,56	12	8,0	70
КИПД02А-1К	Красный	400	1,8	5	0,7	20	3,0	70
КИПД02Б-1К	Красный	900	1,8	5	0,7	20	3,0	70
КИПД02В-1Л	Зеленый	250	2,5	5	0,55	20	3,0	70
КИПД02Г-1Л	Зеленый	500	2,5	5	0,55	20	3,0	70
КИПД02Д-1Ж	Желтый	250	2,5	5	0,63	20	3,0	70
КИПД02Е-1Ж	Желтый	650	2,5	5	0,63	20	3,0	70
КИПД03А-1К	Красный	60	2	5	0,65	8,0	5,0	70
КИПД03А-1Ж	Желтый	30	2,5	5	0,6	8,0	5,0	70
КИПД03А-1Л	Зеленый	32	3	5	0,57	8,0	5,0	70
КИПД04А-1К	Красный	15000	2	10	0,7	30	2,0	70
КИПД04Б-1К	Красный	10000	2	10	0,7	30	2,0	70
КИПД05А-1К	Красный	200	1,8	5	0,7	6,0	6,0	70
КИПД05Б-1Л	Зеленый	100	2,5	5	0,55	6,0	6,0	70
КИПД05В-1Ж	Желтый	100	2,5	5	0,63	6,0	6,0	70
КИПД06А-1К	Красный	4000	5,5	25	0,7	25	10,0	55
КИПД06Б-1К	Красный	6000	5,5	25	0,7	25	10,0	55
КИПД06В-1Л	Зеленый	3000	7,5	25	—	25	10,0	55
КИПД06Г-1Л	Зеленый	5000	7,5	25	—	25	10,0	55
КИПМ01А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ01Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ01В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ02Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ02В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ03Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ03В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ04Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ04В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
