Светодиоды cree, сравниваем оригинал и подделку

Характеристики светодиодов

Q5 – это характеристика
диодов компании Cree,
определяющая уровень силы светового потока. Иначе он обозначается как бин или
код яркости. В данном случае этот параметр заключен в диапазоне значений – от
107 до 114 лм. Это одно из важнейших свойств, помимо цвета, по которому
происходит выбор светодиода для конкретной области применения. Led-кристаллы,
рассматриваемой линейки, существуют в трех основных группах и имеют следующие
особенности распределения света в пространстве:

1. XR-E – ранее выпускались, ими оснащались преимущественно фонари. Характеризуются ярким световым пятном с центральной фокусировкой и ровной периферийной засветкой.
2. XP-G – в центральной области потока освещения заметено некоторое ухудшение яркости, из-за чего светодиоды этой группы проигрывают в дальнобойности аналогам.
3. XM-L – выпускаются с 2011 года и отличаются наилучшими характеристиками среди прочих моделей – до 1000 лм при силе тока всего в 3 А! Однако в рассматриваемую серию Q5 данная группа светоисточников от Cree не входит.

Как и любые другие лампы, все светильники данной марки различаются по температуре цвета и разделяются на теплые, холодные и нейтральные. При этом характеристика нагрева белого оттенка может доходить до 8 тыс. К. Кроме того, они классифицируются по качеству цветопередачи – индексом CRI. В лучшем случае он может равняться 100, в худшем – 0. В среднем лед-элементы Cree типа Q5 имеют значение этого параметра от 75 до 90.

Большой спрос на светодиоды
Cree серии Q5 во многом обусловлен следующим набором характеристик:

1. Небольшая
   мощность энергопотребления – всего 1-3 Вт.
2. Максимальное
   разнообразие цвета.
3. Возможность
   задания световому пучку нужной формы с помощью специализированного отражателя. Это
   расширяется сферу их применения – вплоть до подсветки внешних объектов и
   сооружений.

Лед-светоисточники
фирмы Cree при упрощенном рассмотрении разделяются на две основные категории – Xlamp
(наиболее мощные) и с повышенной яркостью High Brightness. Первые
классифицируются на следующие подгруппы:

1. ML (0,25-1,6
   ватт), для неяркой подсветки.
2. MX (2-4 Вт),
   освещение жилища.
3. XB (3-5 ватт),
   универсальное назначение.
4. XH (0,6-1 Вт),
   отличаются высокой энергоэффективностью и применяются для подсветки помещений.
5. XHP35 (до 13
   Вт), благодаря большой силе используются для направленного дальнобойного
   освещения дорог, площадей.
6. XM (10 ватт),
   для фар и фонарей.
7. XP (2-10 Вт),
   большое разнообразие, в том числе по оттенку, имеют универсальное назначение.
8. XQ (1-3 ватт),
   характеризуются миниатюрностью, устанавливаются для подсветки сооружений,
   транспорта.
9. XR (2-4 Вт),
   используются для освещения домов, площадей.
10. XT-E (5 ватт),
    универсальное использование.

На изображении
представлено наглядное сравнение рассмотренных подгрупп светодиодных моделей Cree:

Ультра-яркие High Brightness

В отдельную группу
светильников от компании Cree серии Q5 попадают ультра-яркие High Brightness.
Они имеют отдельную маркировку, обозначаемую, как CLX. По исполнению температуры
светового излучения могут быть белыми и разноцветными. При этом возможность
смены оттенков определяется наличием количества пар — анод-катод. Для
обеспечения переключения между всеми расцветками устройство снабжается тремя
такими наборами электродов.

В категории High
Brightness выделяются следующие подгруппы:

1. Р2 Oval 4-mm. Имеют красные, зеленые и синие модификации. Устанавливаются в различные системы подсветки, например, для монитора.
2. P2 Oval 5-mm. Производятся в желтом, синем, красном и зеленом исполнении. Устанавливаются в лед-приборы, например, объявление-бегущая строка.
3. P2 Round 5-mm. Изготавливаются в моно- и полихромном вариантах. Монтируются в приборы, работающих при больших перепадах влажности и температуры воздуха.
4. SMD. Белые и цветные диоды с корпусом, позволяющим выполнять установку на поверхность. Разноцветные версии могут светить как одним, так и одновременно несколькими оттенками.
5. P4. Используются для формирования узконаправленного светового потока, что необходимо для подсветки вывесок, на транспорте и в прочих подобных условиях.

На рисунке наглядно
изображено различие между подгруппами диодов этой модификации:

Спецификации на LatticeBright

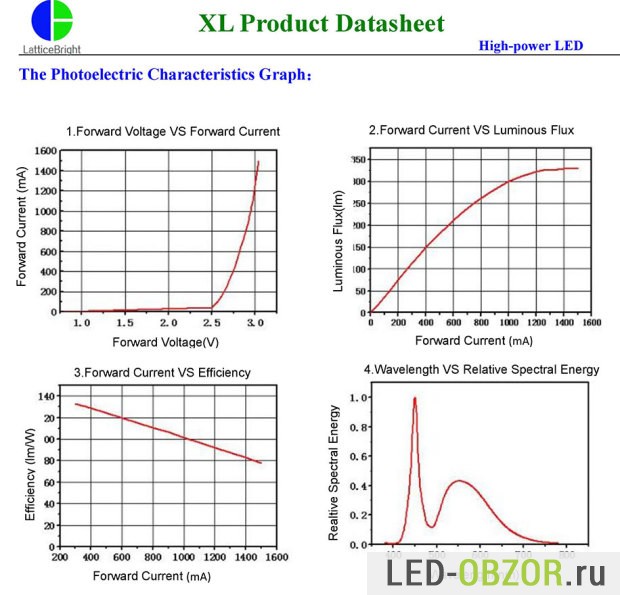

Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.

Информация по параметрам очень скудная:

• не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
• максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
• номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
• индекс цветопередачи очень низкий CRI70, при норме в CRI80;

Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.

Параметры светодиода

Все светодиоды делятся на 2 группы: для
подсветки и индикации и для освещения. В первую группу включаются системы с
цветными диодами, во вторую – более мощные белые. Производители используют 2
вида чипов – SMD и OCB (для мощных осветительных приборов).

У любого светодиода множество
параметров, при выборе источника питания учитываются:

• падение напряжения;
• ток;
• мощность.

Проблемы возникают, если на источниках света указаны параметры, не соответствующие реальным. Без специального оборудования определить вольтамперные характеристики невозможно.

У качественных SMD изделий среднее значение электротока тока 0,02 А (бывает 0,08 А у чипов, в которых 4 кристалла). Если производитель завысил параметр, при превышении тока кристаллы будут быстро стареть и не отработают заявленный срок. При большом разбросе диод сразу перегорит.

У светодиода не используется
традиционное понятие напряжения, у него падение вольтажа при номинальном
значении электротока. Именно оно указывается на упаковке и учитывается при
расчете драйвера. Средний вольтаж белых, синих и зеленых светодиодов 3 В,
красных и желтых – 1,8-2,4 В.

В светодиодах SMD примерные
характеристики определяются по маркировке, в которой указаны размеры в
миллиметрах.

На импортных изделиях размеры кристаллов указываются в mil. Типовой кристалл чаще всего 30*30mil или 45*45mil (0,762*0,762мм или 1,143*1,143мм).

Если измерить габариты цифровым
штангенциркулем, можно определить, сколько ватт требуется кристаллу:

• 24*24mil
  – 0,5 Вт;
• 24*40mil
  – 0,75 Вт;
• 30*30mil
  и 45*45mil – 1Вт.

Мощность чипа или матрицы зависит от количества кристаллов, но только в том случае, если у них стандартные размеры. Неизвестные производители ставят в чипы кристаллы с меньшей длиной и шириной, мощность которых ниже заявленной. Это затрудняет использование данных из специальных таблиц, которые доступны в справочниках и сети интернет.

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.

Подделки CREE

Успех компании CREE спровоцировал появление на рынке большого количества подделок ее продукции. Технические характеристики таких копий заметно уступают оригиналу:

1. Соотношение световой поток/мощность (Лм/Вт) ниже.
2. Кристалл сильнее нагревается.
3. Кристалл быстрее деградирует из-за повышенного нагрева.

Все это приводит к тому, что количество часов наработки снижается на порядок (15-20 тыс. часов против оригинальных 50-100 тыс.).

На фото ниже представлены для сравнения оригинальный CREE XM-L и подделка от получившей довольно большую «известность» в деле подделывания светодиодов CREE китайской компании Latticebright.

Визуально сразу можно обратить внимание на то, что размер кристалла подделки меньше оригинального. Также у оригинального токопроводящие дорожки утоплены внутрь монтажной платы, поэтому не так заметны

На фото выше: слева расположен оригинальный CREE XP-E, справа – подделка. У оригинала можно заметить внутри линзы выемки, которых нет у копии. Опять же, размер кристалла у CREE больше.

На ролике ниже демонстрируется разбор фары с поддельным светодиодом XM-L2 и последующее визуальное сравнение с оригиналом – заметна разница в размерах корпуса и кристалла:

На фото ниже наглядно представлены световые пятна оригинального (справа) и поддельного светодиодов:

Вид установленных Led элементов

Для изготовления светодиодных лент
используются 2 технологии: SMD и DIP. При первом
варианте полоса плоская, из DIP-светодиодов
производятся изделия в виде цилиндров с боковым свечением.

SMD различаются по
размерам, которые указаны в маркировке. Например, габариты SMD 3528 35х28
мм. Самые популярные DIP с диаметром 3,5,8,10 мм, основное преимущество –
возможность купить очень яркий источник света с низким потреблением энергии.

Самые популярные виды чипов SMD:

• 3528 – в источниках для устройства приглушенного света или подсветки в помещениях с имеющейся системой освещения;
• 5050 – в полосах для основного освещения небольших помещений (до 10 м2);
• 2835 – в источниках для основных систем освещения (не подходят для подсветки из-за узкого угла рассеивания светового потока);
• 5630 (5730) – самые яркие, ленты с ними можно использовать для основной системы в жилых и офисных помещениях с площадью до 20 м2.

Уникальная светодиодная лента премиум
класса – 72 СД, в которой каждый модуль включается и работает отдельно. Если ее
разрезать, можно сложить изображение или слова.

Линейная лампа – та же лента, но прикрепленная в профиле. Это универсальный осветительный прибор, который можно использовать в жилых, офисных и промышленных помещениях.

Направленность светового потока

Направленность
свечения фронтальное
(120 градусов) или торцевое (до 90 градусов). Первый вид более распространен.
Торцевые модели могут рассеивать свет под любым углом, что позволяет
сфокусировать его на отдельных предметах.

Плотность размещения элементов

Светоотдача зависит не только от вида светодиода, но и от плотности размещения чипов на метре (чем больше элементов, тем больше поток света). В стандартном исполнении на изделиях, потребляющих 12 В, на метре 30, 60 или 120 чипов. В изделиях с питанием 24 В параметр может быть увеличен до 240, при этом элементы размещены в 2 ряда.

В маркировке двойная плотность
обозначается как 2X, расположение чипов в 2 ряда – как 2X2. Если подобных
символов нет, лента стандартная.

Номинальное напряжение

Большое значение в питании
электрооборудования имеет напряжение.

У светодиодных лент этот параметр отличается в зависимости от разновидности:

• стандартные
  маломощные модели на 12 В;
• модели
  со средней мощностью на 24 и 36 В;
• изделия
  для подключения к сети 220 В через кабель с вмонтированным выпрямителем;
• с
  прямым подключением к 220 В (Duralight).

В Duralight количество чипов точно рассчитано, они соединены последовательно.

Потребляемая мощность

Мощность ленты зависит от мощности
встроенных в нее светодиодов, их размеров и плотности размещения.

Параметры самых популярных видов SMD:

• 3528 — 4,8 Вт (60 диодов на метре). 9,6 Вт (120 диодов на метре), 16.8
  Вт (240 диодов на метре);
• 5050 – 7,2 Вт (30
  диодов на метре), 14,4 Вт (60 диодов на метре), 28,8 (120 диодов на метре).

На упаковке этот параметр указывается на
метр (или бобину, но реже).

Степень защиты

Еще одна система классификации – по
степени защиты от проникновения посторонних предметов и влаги.

На маркировке этот параметр обозначается
индексом IP, для LED-лент чаще всего
используется:

• IP 20 и IP 33 – открытая полоса для помещений, в которых не нужна
  защита от влаги и пыли;
• IP 65 – изделие с
  защитой от пыли, брызг и несильных струй воды для подсветки рабочей зоны на
  кухне, установки в ванные комнаты и душевые кабины (допускается установка вне
  помещений);
• IP 66, IP 67, IP 68 – источник, который можно установить под водой
  (глубина до 1 м) в аквариуме или бассейне.

Дорогие изделия IP 65 залиты силиконом,
дешевые – эпоксидной смолой. Устанавливаются на профиль, защищающий от
перегрева. Лучшими видами считаются полосы с SMD 3528
с плотностью 60 или 120 чипов и SMD 5050 c плотностью 60 чипов.

IP 66 герметизируется силиконовой
трубкой. Наличие воздуха между диодами и изоляционным материалом снижает
уровень перегрева и минимизирует деградацию. Трубка обеспечивает стопроцентную
защиту от пыли и струй воды. В изделиях с IP 67 силикон залит в трубку, что
позволяет погружать полосу на некоторое время в воду. Основная сфера применения
– уличное освещение.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

• ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
• MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
• XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
• XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
• XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
• XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
• XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
• XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
• XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
• XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

• Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
• P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
• P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
• SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
• P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Сравнение светодиодов Cree

Самым распространенные изделия Cree, состоящие из SMD компонентов и содержащие в маркировке Q, самый яркий чип Cree Q5. Изделия с T6 и U2 используются в мощных фонарях вне помещений.

Качество света определяется бинами (BIN),
этот показатель может достигать 8 000 К. CRI у Cree LED 75–85, есть модели, в
которых этот параметр превышает 90.

Самые мощные светодиоды XHP, выдающие
поток до 1500 лм от одного кристалла.

В этой серии 3 вида:

• XHP35;
• XHP50;
• XHP70.

Название XHP (Extreme High Power) указывает на принадлежность к новому виду, который характеризуется рекордной мощностью. Цифры в маркировке указывают на размер чипа в миллиметрах. Они не отличаются от габаритов XP, XT, XM-L2 по оптике и печатной плате, но поток и мощность света больше почти в 2 раза.

Наши Свойства XPE пены

Тестирование товара	Свойства
5 раз	8 раз	10 раз	15 раз	20 раз	25 раз	30 раз	35 раз
Поверхностная плотность кг / м3	200 ± 30	125 ± 15	100 ± 10	66,7 ± 8	50 ± 6	40 ± 4	33,3 ± 3	28,6 ± 2
Твердость по Шору °	60 ~ 70	50 ~ 60	45 ~ 50	35 ~ 45	30 ~ 35	25 ~ 30	18 ~ 25	13 ~ 18
Вода Absortion Оценить (23 ° С ±, 24H) г / см2	≤0.02	≤0.02	≤0.03	≤0.03	≤0.04	≤0.04	≤0.05	≤0.05
Теплопроводность (Вт / мК)	≤0.092	≤0.082	≤0.072	≤0.062	≤0.053	≤0.047	≤0.041	≤0.038
Предел Прочности (L / W) МПа	≥1.35 / 1,08	≥1.12 / 0,89	≥0.88 / 0,71	≥0.68 / 0,56	≥0.39 / 0,33	≥0.33 / 0,25	≥0.25 / 0,20	≥0.20 / 0,16
Растяжимость (L / W)%	≥260 / 220	≥230 / 200	≥210 / 185	≥190 / 170	≥170 / 150	≥160 / 135	≥140 / 130	≥120 / 110
прочность на разрыв (L / W) кН / м	≥5.90 / 7,10	≥4.80 / 5,40	≥3.60 / 4,00	≥2.80 / 3,30	≥1.80 / 2,30	≥1.60 / 2,00	≥1.35 / 1,70	≥1.25 / 1,50
остаточная деформация при сжатии (25%, 22h)%	≤5	≤6	≤7	≤7	≤9	≤9	≤11	≤11
Изменение размеров ставка (70 ±, 22H) (L / W)%	≤-6 / -4	≤-6 / -4	≤-6 / -4	≤-6 / -4	≤-6 / -4	≤-

LiveCD Windows XPE -Как?

Для того, чтобы загрузиться с LiveCD Windows XPE, необходимо, чтобы настройках биоса Вашего компьютера, первым с чего будет грузиться компьютер, был CD-ROM.

Пошагово включается это так:

1. При включении компьютера, нажимаем (постоянно клацаем) клавишу входа в биос, для стационарных компьютеров обычно это DELET, для ноутбуков F2, бывают и другие клавиши, обычно снизу экрана пишется — press del to enter setup.

Далее виртуальная операционная система должна начать загружаться, обычно от нескольких минут до пяти, в зависимости от мощности компьютера. Если компьютер все-таки не загружается с компакт диска, значит либо неправильный либо запорченый диск, либо вы не установили загружаться с него.

Все же, бывают случаи, когда необходимо сделать гораздо большее, чем просто почистить компьютер от вирусов или забрать информацию с диска

Часто нужно сделать тщательный анализ причины выхода из строя компьютера (операционной системы) и самое важное, «спасти» информацию в таком случае лучше обратиться к специалистам компьютерная помощь москва и не подвергать свое дело, информацию риску

Информация предоставлена Московским центром компьютерной помощи   pchlp.ru

Оригинал или подделка

Большая популярность
светодиодов линейки Cree, в том числе Q5, привела к активизации многих
фирм-мошенников по выпуску подделок. Однако в сравнении с оригиналом их
характеристики сильно отличаются – в первую очередь по следующим критериям:

1. Худшее соотношение показателей мощности потребления к производимому световому потоку (измеряемому Лм/Вт).
2. Большее чем у настоящей продукции образование тепла.
3. Повышенная деградация кристалла.
4. Небольшой срок службы – всего 15-20 тыс. часов.

Кроме того, отличить
подделку от оригинальной продукции можно как по внешнему виду светодиодной
матрицы, так и по образуемому им во время работы световому пятну. Ненастоящее
изделие отличается меньшими габаритами кристалла и токопроводящие линии на нем
более заметны. Форма света на ровной поверхности и фирменной модели имеет
хорошо заметные контуры и более контрастно.

Много света из ничего — светодиоды серии XPG

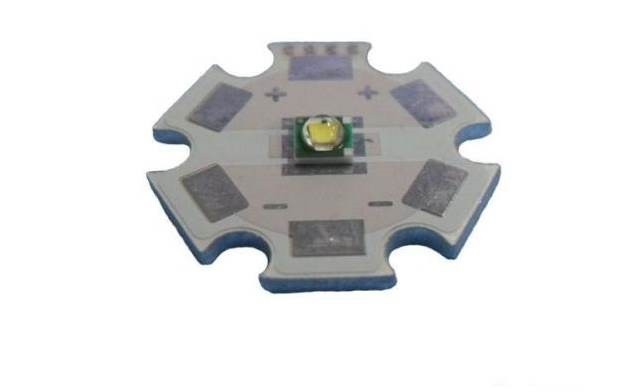

Следующим шагом в эволюции светодиодов стало появление серии XPG. Здесь использован все тот же хорошо зарекомендовавший себя в серии XP корпус (рис. 1, 2). Изменения коснулись кристалла: он стал больше. За счет этого достигнуто увеличение светового потока — до 139 лм при токе 350 мА (как всегда, в документации CREE указывается минимальное значение потока). Если же разработчик собирается «выжать» из светодиода «все соки», можно увеличивать ток вплоть до 1 А. Тут уже придется серьезно озаботиться задачей отвода тепла. А низкое значение теплового сопротивления корпуса (5 °C/Вт) призвано облегчить выполнение этой задачи. Максимальная температура на поверхности кристалла не должна превышать 150 °C. Теплоотводящая площадка также электрически изолирована.

Что значительно более важно — увеличена эффективность преобразования. Например, в режиме 1 Вт достигается значение 130 лм/Вт, в режиме 2 Вт — 110 лм/Вт, в режиме 3 Вт — 100 лм/Вт.. За счет увеличения размера кристалла снизилось прямое рабочее напряжение — до 3 В при токе 350 мА, увеличен угол излучения до 125°

Сегодня светодиоды выпускаются только в белом цвете холодной части спектра от 5000 до 8300 K.

За счет увеличения размера кристалла снизилось прямое рабочее напряжение — до 3 В при токе 350 мА, увеличен угол излучения до 125°. Сегодня светодиоды выпускаются только в белом цвете холодной части спектра от 5000 до 8300 K.

В таблице 2 приведены значения светового потока светодиодов серии XPG.

Таблица 2. Значения светового потока светодиодов серии XPG

Группа минимального светового потока (кодировка)	8300–5000 K
Холодный белый
R5 (H), лм	139
R4 (G), лм	130
R3 (F), лм	122
R2 (E), лм	114

Примечание. Приведены минимальные значения светового потока при токе 300 мА

Поистине настоящим прорывом стало появление светодиодов новой серии MX6. Скажем откровенно: этот светодиод очень напоминает популярную модель одного из японских производителей. Это первый светодиод в линейке продукции CREE, выполненный по мультичиповой технологии. Тепловое сопротивление корпуса составляет всего 5 °C/Вт. Максимальная температура на поверхности кристалла не должна превышать 150 °C. Угол излучения составляет 120°. И, конечно, знаменитый электрически изолированный теплоотвод, призванный облегчить разработку корпуса. На рис. 4 представлен внешний вид светодиодов серии MX6, на рис. 5 приведены габаритные размеры.

Для светодиода серии MX6 типовым током является 300 мА, максимальное значение тока не должно превышать 350 мА. Да, не очень большой диапазон разгона, но в ряде задач, таких как, например, потолочные светильники, светильники для ЖКХ, этого значения вполне достаточно. Тут уже в пользу применения MX6 говорит его низкая стоимость. Эффективность холодного белого света составляет 106 лм/Вт при токе 300 мА. Для теплого белого света — 87 лм/Вт при токе 300 мА. В таблице 3 приведены значения светового потока светодиодов серии MX6 в зависимости от цветовой температуры.

И краткое резюме. Если необходимо получить максимальный световой поток, использование форсированного режима до 1 А с высокоэффективным теплоотводом — выбираем светодиоды серии XPG. Если, напротив, требуется обеспечить минимальную стоимость светильника и при этом можно ограничиться током 300–350 мА — выбираем светодиоды серии MX6. Светодиоды серии XPE и XPC являются компромиссным вариантом.

Рис. 4. Внешний вид светодиодов серии MX6

Рис. 5. Габаритные размеры светодиодов серии MX6

Таблица 3. Значения светового потока светодиодов серии MX6

Группа минимального светового потока (кодировка)	8300–5000 K	5000–4000 K	4000–3200 K	3200–2900 K	2900–2700 K
Холодный белый	Нейтральный белый	Теплый белый
Q5 (D), лм	107 (122)
Q4 (С), лм	100 (114)	101 (114)
Q3 (B), лм	93,9 (107)	93,9 (107)
Q2 (A), лм	87,4 (100)	87,4 (100)	87,4 (100)
P4 (9), лм		80,6 (92)	80,6 (92)	80,6 (92)	80,6 (92)
P3 (8), лм				73,9 (84)	73,9 (84)
P2 (7), лм					67,2 (77)

LiveCD Windows XPE -Зачем?

С помощью данного загрузочного диска, мы можем выполнять следующие операции (очень урезанный список):

• Форматировать существующие разделы жесткого диска и создавать новые;
• Выполнять различные операции с файлами на дисках с файловыми системами FAT и NTFS;
• Изменять реестр установленной ОС Windows;
• Проверять компьютер на вирусы и/или шпионские программы;
• Создавать новые учетные записи виндовс и менять пароли у уже существующих;
• Иметь доступ к ресурсам локальной сети и сети Интернет;
• Проводить диагностику RAM, HDD, CPU;

То-есть мы можем делать большинство основных операций над нашей операционной системой, в то время, как она запорчена или заражена вирусами.

Основные выводы

Позицию лидера компании Cree обеспечивает
постоянное дополнение и обновление ассортимента. Новые изделия позволяют еще
больше снизить энергопотребление, не теряя мощность потока света и светоотдачe.
Вся продукция пользуется спросом, о чем свидетельствует рост объема подделок.

Если требуется качественный товар,
следует искать оригинальное изделие. Китайские производители предлагают более
дешевые источники света, но необходимо отметить, что срок службы соответствует
стоимости. Перед походом в магазин нужно осознать, что нельзя
купить качественный товар за копейки.

Предыдущая
СветодиодыВиды и сферы использования светодиодных ламп на 12 Вольт
Следующая
СветодиодыОсобенности и преимущества светодиодных линейных накладных светильников

Основные выводы

Светодиоды серии Q5 от
производителя Cree больше других распространены и широко применяются в бытовых
условиях благодаря таким характеристикам, как:

1. Светимость в
   диапазоне 107-114 лм.
2. Большое
   разнообразие оттенка света.
3. Возможность
   формирования светового потока с помощью различных по конструкции отражателей.

Светильники Cree разделяются на две главные категории — мощные Xlamp и ультра-яркие High Brightness. К главным их плюсам относится высокая энергоэффективность, экономичность, долговечность и хорошее качество, к минусам – высокая цена, специфичность оттенка и узкая направленность излучения. Отличить оригинал от подделки можно по ряду основных характеристик – у ненастоящей продукции они значительно хуже.

Если вы хотите
поделиться важной информацией о характеристиках конкретной модели диода Q5
марки Cree или особенностями его эксплуатации, обязательно напишите об этом в
комментариях. Предыдущая
СветодиодыВсе о характеристиках и сферах использования ультрафиолетовых светодиодов
Следующая
СветодиодыРасшифровка маркировки основных характеристик светодиодных ламп

Предыдущая
СветодиодыВсе о характеристиках и сферах использования ультрафиолетовых светодиодов
Следующая
СветодиодыРасшифровка маркировки основных характеристик светодиодных ламп
