Характеристики светодиода cree xm-l t6

Характеристики С5050

Хонглитроник С5050

Модель от Honglitronic имеет маркировку  C5050-GQ, полная  C5050K1W5AB. Благодаря внешнему сходству они применяются в светодиодных велофарах, в светодиодных автолампах, аккумуляторных фонариках. Кроме внешнего сходства ни чего общего с оригиналом нет. Бренд Cree, это синоним надежности, долговечности, лучшего качества. Таким образом обычный китайский светодиод превращается в один из самых лучших в мире, но только в воображении  обманутого покупателя.

Технические характеристики заявлены приличные, но как всегда они мухлюют и недоговаривают. Чтобы сравнение было более равноценным, рассчитаю по графикам параметры для Honglitronic при нагреве до 85°.В таблице рассматриваем светодиоды с цветовой температурой от 5000К и 7500К. Это дневной свет, переходящий в холодный.

LED диод от Хонглитроник при равных условиях нагрева кристалла до 85° лишь немного превосходит Cree, на 80 люмен. При этом мощность  потребления выше на 250%. А эффективность  люмен/ватт ниже в 2 раза, 140 лм/вт против 75 лм/вт. Учитываем, что этот показатель у Хонглитроник достигнут при 7500К, то есть выше на 2500К чем у Cree. Это очень холодный белый свет, с ярко выраженным голубым оттенком.

Пример модельного ряда Хонглитроник

Китайцы всегда любят преувеличивать характеристики своих светодиодов, поэтому я не верю заявленным характеристикам. Настораживает  то, что температура нагрева кристалла указана до 150°, а характеристики приведены при  25°.  А график зависимости светопока  от нагрева приведён только до 85°. По соседнему графику зависимости тока от градусов видно, что максимум 120°, эта цифра ближе к реальности. Показатель максимального нагрева до 120° реальный, у других подделок китайских производителей он тоже равен 120°.

Основные отличия

Не все подделки точно копируют внешний вид оригинальных светодиодов. Есть просто похожие модели, у которых главное отличие, это размер кристалла, покрытого желтым люминофором. У  похожих подделок  он меньше. У оригинала углы доходят до края круглой силиконовой линзы. Подделка от Honglitronic выделяется маленьким кристаллом. Это не означает,  что у них все подделки с таким размером кристалла. Они могут выпускаться и с большим кристаллом, типа размер XL.

Какой драйвер нужен

Значение яркости,
плотности и прочих свойств светового потока xml t6 задается параметрами его
драйвера. Официальный производитель рекомендует, чтобы устройство имело
следующие характеристики:

1. Напряжение входного тока – 4,2 вольт.
2. Сила выходного тока – не более 3 ампер.

Главное, что должен обеспечивать подобный драйвер –это строгая стабилизация параметров входного и выходного тока. Только в таком случае светодиод xml t6 способен проявлять заданные изготовителем светотехнические параметры и заложенный в него большой срок службы.

Помимо однорежимного устройства, бывают модели, позволяющие изменять рабочие характеристики с целью изменения мощности свечения. Однако необходимо проверять, чтобы изменяемые параметры находились в рамках, установленных производителем значений.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

• максимальный свет;
• средний;
• слабый;
• стробоскоп;
• SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

Основные оптико-электронные характеристики CREE XM-L U2

Оптические характеристики – это поток и
сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели
одни из самых лучших на рынке.

XM-L U2

Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.

XM-L T6

Световая температура
для
любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К.
Свет рассеивается под углом 120°. При токе 700 мА
световой поток 280-300 лм, при 1 А –
385-413 лм, при 1,5
А – 546-585 лм, при 2 А –910-975 лм. Индекс
цветопередачи 70-90 Ra. При превышении
температуры на p-n переходе яркость снижается на 15-20%.

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.

Характеристики светоотдачи при тепловом переходе кристалла до 25 градусов

На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.

На практике вольт-амперная
характеристика напрямую зависит от температуры. Если она снижается на 1 градус,
вольтаж уменьшается на 3мВ одновременно со снижением
яркости на 0.22%.
Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.

Многие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.

Как самостоятельно определить подделку и настоящие светодиоды LED CREE XM-L, XRC, XPE

И все-таки, определимся с вопросом «Как самостоятельно определить подделку». Для неопытных это достаточно трудно

Поэтому и были предоставлены некоторые картинки выше, на которых акцентировано внимание наиболее часто встречающихся подделок. Придерживайтесь их, если Вам трудно определять

Ну и для самых любопытных можете прочитать этот раздел и почерпнуть еще не много больше информации о том, как самостоятельно отличать подделки CREE от настоящих.

Истинные светодиоды имеют следующие характерные признаки:

• XRC / XPC – 2 прямоугольника
• ХРЕ / ХРЕ – 3 прямоугольника (могут быть и по 0,9*0,9 и по 1,0*1,0 мм)
• XP-G – 4 прямоугольника
• XML – 6 прямоугольников

1Для самостоятельной отбраковки практически не обойтись без микроскопа или лупы. Можно и без них, но нужен хороший фотоаппарат с функцией макросъемки. Можно вообще без них. Если Ваши диоды пришли на плате, где явно нет надписи Cree, можно обойтись без этих приборов)). Сравнивая разделения прямоугольников вы можете легко найти подделку.

2Первичная оптика у CREE (линза) не имеет сколов и трещин. Ее поверхность полностью однородна и не имеет вкраплений или пузырей. Не жесткая.

3Пайка выводов очень тонкая. В настоящих чипах Вы не найдете больших пятаков, неровностей, большого количества припоя и т.п. ляпов.

Про остальные отличия я писал выше, рассматривая наиболее распространенные виды подделок по каждому из типов светодиодов.

Почему не стоит использовать поддельные светодиоды. Чем чипы CREE лучше других

Писать об этом можно долго и много. Для простых обывателей достаточно будет посмотреть на отличия и самим сделать вывод в пользу настоящих диодов.

Ну и конечно, захотелось посмотреть на официальную страницу самого известного поддельщика http://www.latticebright.com. Беглого взгляда достаточно, чтобы понять — практически вся линейка CREE представлена для заказа. Разница только в маркировке. Какой-либо более конкретной информации по чипам — мало. Только самое основное. Естественно покопавшись в интернете можно найти datasheet для любого диода. Но мне лень. Смысла не вижу. Достаточно только вот этого:При 700 мА мы получим 260 люмен с учетом цветовой температуры. Холодная температура. За счет цветовой температуры они еще не много разогнали световой поток, пускай и визуально.

Основные параметры

Стандартная яркость
светового потока для xml t6 – 280 люмен. При этом значение параметров силы тока
– 700 мА, падение напряжения – не выше 2,9 В, угол рассеивания – 120-130
градусов, цветовой индекс – порядка 85 Ra. Лабораторные опыты показали, что при
плавном повешении значения последней характеристики, светимость также будет
увеличиваться:

1. При 1 А – около 390 лм.
2. При 1,5 А – 560 лм.
3. При 2 А – порядка 700 лм.

Следует учитывать, что одновременно с изменением рабочих параметров от номинального значения, будут отклоняться и все сопутствующие характеристики – в первую очередь – рост величины падения напряжения, ухудшение светового потока и повышение нагрева.

Подделки LED CREE XM-L, XRC, XPE виды и типы, как подделывают

Никто не будет оспаривать тот факт, что подделка — это плохо. Особенно если сделанная на спех. В этом случае мы получаем низкое качество, малую эффективность. Большинство производителей понимают, что им не догнать Cree и ради продаж идут на разнообразные ухищрения, в частности подделывая знаменитый бренд. Но есть компании, которые преуспели в этом деле и отличить настоящий CREE от поддельного — практически невозможно. Одной из них является уже всемирно известная “Latticebright”, как бы смешно это не звучало). На фотографии Вы можете видеть отличие подделок от настоящих. И если первые «неизвестные» легко определяются по размеру кристалла, то с “Latticebright” проблема. Размер практически идентичен… Мы оставим в покое на некоторое время неизвестных плагиаторов, а рассмотрим “Latticebright” и оригинал Cree XM-L. Поиграем как в детстве в игру — найди 10 отличий

Сколько нашли? Не важно. Подскажу

1. Размер кристалла ( об это мы говорили ) он имеет меньшую длину и ширину.
2. Токопроводящие дорожки у подделки на поверхности, у настоящего утоплены в монтажку.
3. Количество люминофора. У настоящих его больше. Приглядевшись можно заметить, что нет «разделительных полосок.»
4. Ну и самый интересный факт — три проводника (из золота) у основания в родных чипах имеют монтаж в виде точек. В поддельных отчетливо видны квадраты.

Для каждого диода есть свой порог нагрева. Мало-мальски производители пытаются еще на начальных стадиях отводить тепло от кристалла. В результате этого была придумана плата-звезда. Но нашим поддельщикам все-нипочем. «Мы разместим свои кристаллы даже на платах с Вашим брендом.»-думают нехорошие дяденьки и потирают руки в предвкушении прибыли.

Где применяются светодиоды xm l t6

Светодиоды xml t6 имеют
широкую область применения, но наибольшее распространение они получили в
производстве:

1. Фонарей повышенной
   мощности с АКБ.
2. Оптики на всех
   видах транспортных средств.
3. Ярких
   аварийно-оповестительных световых устройств для пожарных машин, скорой помощи,
   спецтехники.
4. Габаритных
   огней, фар дальнего и ближнего света на авто.
5. Всевозможных
   внутренних и наружных основных, дополнительных и декоративных систем освещения.

Одним из ярких примеров
широкого использования лед-кристаллов xml t6
от компании Cree является
ручной фонарь с
алюминиевым корпусом Ultra
Fire. Среди его явных преимуществ выделяются – долговечность светового
элемента (до 100 тыс. часов), возможность настройки фокуса потока, питание от
АКБ, пять режимов эксплуатации.

Подделки CREE XP-E

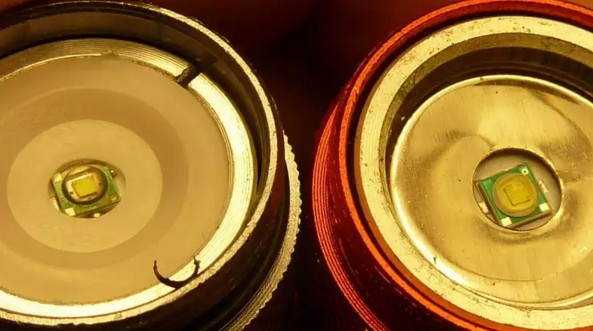

Ниже можно видеть не менее подделываемые диоды семейства XP-E. Слева — подлинник. Справа фэйковые. У настоящих внутри линзы около кристалла можно видеть выемки, у подделки их нет. У нормальных размер кристалла больше. У поддельных в одном из углов имеется отверстие, чего у настоящих мы не видим. При сравнении по светоотдаче — настоящие светят ярче при токе в 1,6 А, когда подделка не дотягивает до истинных даже при 2,2 А. При этом фэйковые имеют ужасный синеватый оттенок.

Посмотрим на еще один пример с точками

Ну и на последок — подделка, которую можно определить по плате. У настоящих Cree плата более толстая, многослойная темно-зеленого, серого цвета. У их «собратьев» белого. Ну и конечно размеры кристалла, которые не дадут Вам вдоволь насладиться долгой работой фонарика, т.к. быстро выйдут из строя.

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

• номинальное входное напряжение – 4.2 В;
• сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Начало разоблачений подделок LED CREE XM-L, XRC, XPE

А начало таких разоблачений началось еще в 2013 году, именно этим годом датируется большинство сообщений на зарубежных форумах, посвященных разнообразным светотехническим изделиям на светодиодах. Преобладающими, конечно же, являлись форумы по фонарикам. Их достаточно часто разбирают

Кто-то обращает внимание, а кто-то просто бросает это дело на самотек. Сразу скажу, не смотря на то, что большинство товаров на китайских-базарах ( и не только китайских ) выпускается именно на поддельных LED CREE XM-L, XRC, XPE — они имеют очень не плохие световые характеристики, первоначально заставляющие поверить в то, что внутри действительно диоды от известной конторы

Ну а если у Вас еще имеются и хорошие линзы, то могу заверить, что Вы никогда и не усомнитесь в «правильности» покупки.

Самыми распространенными подделками являются чипы от азиатских компаний — LB и Latticebright. Самое интересное, что господа из поднебесной подошли очень практично к этому вопросу, понимая, что хороший товар продается легко. Не поскупились и создали вполне удобоваримый товар, для тех, кто не знает «настоящего» CREE. Тех, кто осведомлен в этих вопросах уже не заставишь покупать подделки. Пройдено.

Плюсы и минусы светодиодов CREE

Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).

Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.

Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.

Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.

Выводы по сравнению CREE и подделок

Что сказать? Да, рынок подделок велик. Есть откровенные негодные чипы. А есть LatticeBright. Посмотрел не один урезанный Datasheet и что могу сказать — по факту это самостоятельный продукт. Ни один из параметров не подпадает под характеристики, которые нам преподносит Cree. Но в любом случае он остается на достаточно высоком уровне ( хоть и не превосходит чипы брэнда ). Как говорится — китайцы решили сильно не заморачиваться, а оставить только внешнее сходство. Как мне кажется, сделано это для того, чтобы создать конкуренцию ведущей корпорации, пускай и таким образом. А ведь если приложить не много голову и создать свой вид с характеристиками, подобными сегодняшним, то можно было бы создать конкуренцию. Стоимость чипов LatticeBright дешевле почти в два раза. Света меньше, но за такую цену сойдет. И синий оттенок убрать бы))) Думаю, для определенных световых решений можно было бы использовать их. Вопрос в другом — когда вы приобретаете приборы с «заявками», что там стоят диоды CREE, то хотите их там видеть. Если нет, то не приятно, что обманули…

Господа китайцы, сделайте на основе тех чипов (что выдаете за CREE) свой продукт с аналогичными характеристиками и люди будут брать. И брать осознанно. А так… не далеко и до судов и реальных сроков. Воровать не хорошо. Даже если это только облик.

Ну а теперь все дружненько побежали проверять свои приборы на подделку)

Основные выводы

Светодиоды XML с бинами Т6 и U2 считаются шедеврами этого производителя. На основе Т6 производится 95% фонарей различного назначения. Сравнение этих изделий позволяет сделать вывод, что светодиоды Т6 самые популярные благодаря оптимальному соотношению стоимости и качества и отличным показателям эффективности, выраженной в люменах на ватт. Основное преимущество бина U2 – он более яркий. По параметрам XML Т6 и U2 резко отличаются от аналогичных изделий других производителей.

Различия между светодиодами Т6 и U2 учитываются при выборе источника света для конкретного прибора освещения. При поиске ответа на вопролс, какой чип выбрать, учитываются характеристики вторичной оптики и место установки. Если габариты, мощность и напряжение одинаковые, поток света больше у изделия с бином U2. XML Т6 – лучший вариант для всех видов фонарей по светоотдаче и стоимости.

У подделок:

• кристалл
  меньше по размерам;
• чип
  перегревается, поэтому быстро деградирует;
• яркость
  (лм/Вт) гораздо ниже;
• срок
  службы не превышает 15 тыс. часов.

Визуально подделка
определяется по размерам кристалла. Второй признак – токопроводящие дорожки
расположены на поверхности. Третий признак – отсутствие выемок на линзе.
