Основные характеристики и параметры светодиода 2835 smd

Разница между светодиодами 3528 и 5050

В числе самых популярных модификаций светодиодов — 3528 и 5050. Что они собой представляют?

Наименование данных электронных компонентов отражает их размер: 3,5 на 2,8 мм. В структуре 1 светодиода рассматриваемого типа присутствует 1,2 или 3 полупроводниковых кристалла.

В результате с помощью соответствующих электронных компонентов можно обеспечивать освещение помещений при использовании 3 цветов.

Распространены вместе с тем и монохромные светодиоды 3528 — они способны светиться белым, синим, красным, зеленым, желтым цветом.

От конкретного цвета электронного компонента зависит уровень освещенности, обеспечиваемый светодиодом. Так, самый высокий показатель имеют белые устройства. Их освещенность может достигать 5,5 люмен. Существенно скромнее освещенность у синих светодиодов — она обычно не превышает 0,85 люмен.

Светодиоды 3528 чаще всего используются как элемент конструкции осветительных лент, различных бытовых приборов.

Основные характеристики рассматриваемых электронных компонентов таковы:

• световой поток — в пределах 5,5 люмен;
• мощность — порядка 0,1 Вт;
• рабочая температура — от минус 40 до 85 градусов;
• номинальный ток — 25 мА;
• напряжение — порядка 3,2 В;
• угол свечения — порядка 120 градусов.

Что представляют собой светодиоды 5050?

Наименование рассматриваемых светодиодов, как и в случае с электронными компонентами типа 3528, отражает их величину — 5 на 5 мм.

Прежде всего следует отметить, что структура светодиода 5050 фактически представлена тремя электронными компонентами типа 3528, смонтированными в одном корпусе.

Поэтому по основным технологическим свойствам они будут довольно схожи со светодиодами 3528. Но между рассматриваемыми электронными компонентами существенны различия в части характеристик:

• световой поток светодиодов 5050 может достигать 18 люмен;
• мощность данных электронных компонентов составляет порядка 0,21 Вт;
• номинальный ток светодиодов 5050 — 60 мА;
• напряжение — около 3,3 В;
• угол свечения — порядка 125 градусов.

Конкретный показатель производительности светодиода (к слову, так же как и в случае с электронным компонентом 3528) зависит от фирмы-производителя, от уровня располагаемой ей инфраструктуры выпуска светодиодов.

Сравнение

Главная особенность светодиодов 3528 и 5050 в том, что первые входят в структуру вторых, образуя, по сути, новое устройство. В связи с этим обнаруживается не одно отличие светодиодов 3528 от 5050 — выше, рассматривая их характеристики, мы убедились в данном факте. Но с технологической точки зрения оба электронных компонента работают по схожим принципам.

Изучив, в чем разница между светодиодами 3528 и 5050, зафиксируем выводы в таблице.

Таблица

Характеристики светодиодов 5730 и 2835 в сравнении

Исторически светодиоды типоразмера 5730 появились на рынке значительно раньше 2835. Поэтому изначально именно они довольно широко применялись в производстве энергосберегающих ламп. Сейчас светодиоды 2835 вытесняют формат 5730. Возьмем для сравнения приборы от довольно известного в нашей стране и хорошо зарекомендовавшего себя китайского производителя Honglitronic. Сравнивая приборы различных форм-факторов одинаковой мощности и диапазона свечения, приходим к выводу, что технические характеристики (как эксплуатационные, так и предельно допустимые) практически идентичны.

Разница заключается только в конструктивных особенностях: корпус 5730 значительно превышает 2835 как по площади, так и по толщине.

А это, в свою очередь, обеспечивает первому более высокие показатели по прочности и устойчивости к вибрациям. К тому же у «старшего брата» поверх светоизлучающего элемента приклеена защитная линза, значительно увеличивающая влагостойкость. Поэтому именно 5730 часто применяют при изготовлении автомобильных ходовых огней, указателей поворота или стоп-сигналов.

Что представляет собой данная модель

Диод SMD 2835

Светодиодная лента SMD 2835 представляет собой изделие, на прорезиненной основе которого в ряд размещены светодиоды.

Для данной осветительной продукции характерен небольшой световой поток, который составляет всего 50 Лм при мощности в 0,2 ватт. Но, несмотря на такие характеристики излучаемого светового потока, она заняла выгодные позиции на рынке осветительных приборов.

СМД 2835 оснащены диодом, который имеет один кристалл. Он размещен на корпусе с габаритами 28х35мм. Стоит отметить, что такие элементы очень часто использовались в самом начале появления led-продукции в лампочках бытового предназначения. Некоторые производители на сегодняшний момент продолжают использовать такие диоды для изготовления светодиодных лент и бюджетных ламп.

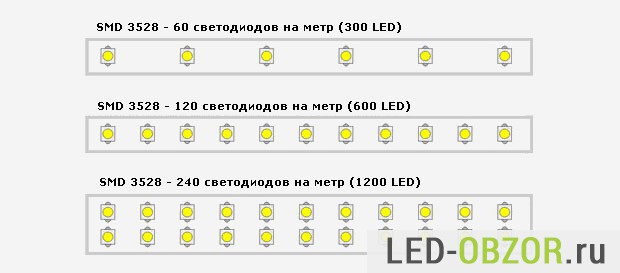

Сегодня плотность размещения светодиодов может составлять 30, 60, 120 штук на один метр. При этом напряжение (с плотностью диодов 30, 60, 120 и более) может быть 12 и 24V.

Говоря о производителях, хотелось уточнить, что сегодня led производится в различных странах. При этом много изделий сегодня импортирует Китай. Но покупая китайскую продукцию, особенно модели на 12 или 24V (с плотностью диодов 30, 60, 120 и более штук) следует знать, что здесь технические характеристики, нанесенные на упаковку, могут не соответствовать реальному положению дел.

Поэтому, если вы хотите купить качественную светодиодную продукцию, следует отдавать предпочтения другим производителям. Вместе с тем нельзя не отметить, что некачественная продукция китайского производства встречается только в низком ценовом сегменте.
Дорогостоящие изделия из Китая отличаются такой же эффективностью работы, как и led из других стран. Поэтому запомните, что маленькая цена приравнивается к низкому качеству. Лучше отдать предпочтение более известному производителю, чем часто бегать на рынок за новой покупкой. В конечном итоге вы потратите больше сил и денег, нежели приобретя качественную, но дорогую продукцию.

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению вырабатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Что важно знать: несколько советов

Основные советы, которые стоит учесть при монтаже 5730 LED:

• Снижение тока, протекающего посредством светодиода. Если такое не сделать, то диод быстро перегорит.
• Резистор лучше подбирать, используя калькулятор для расчета.
• Если необходимо подсоединить ряд диодов одновременно, то проводится это поочередно (последовательно). При этом учитывается факт, что все светодиоды должны быть однотипными, адаптер должен иметь мощность, рассчитанную на такое количество источников.
• На каждую цепь при сборке устанавливается резистор.
• Недопустимо производить сбор несколько параллельных цепей, через один резистор. Неправильное подключение приведет к выходу из строя устройство.
• Если калькулятор выдал расчетные данные для резистора, то покупку стоит производить резистора ближнего согласно номиналу и с большим противодействием, мощностью, чем рассчитано.

Интересное видео по теме:

Электрические характеристики светодиодов 3528

Таблица – параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое  напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов

В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок

Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Характеристики чипа SMD 2835

Чип SMD 2835 с размерами 2,8×3,5 мм, который является основным элементом светодиодных лент, представляет собой мощные полупроводниковые источники света, для которых характерно прямое напряжение в диапазоне от 2,8В до 7,2В, а также с силой прямого тока до 30мА.
Обратите внимание! Сила создаваемого светового потока зависит от номинала и может варьироваться в пределе от 20лм до 63лм

Чип SMD 2835

Для изготовления такого чипа используются следующие вещества:

• галлий (Ga);
• индий (In);
• нитроген (N);
• различные легирующие добавки.

Использование разнообразных технологий производства дают возможность получать различные оттенки белого:

• чистый белый;
• теплый белый;
• дневной белый.

Кроме этого в чипе имеется корпус, который изготавливаются из специального термоустойчивого пластика

Внутри него находится линза, изготовленная из эпоксидной прозрачной смолы.
Обратите внимание! Отличительной особенностью чипа является большая контактная площадка, которая обеспечивает дополнительный теплоотвод.
Монтаж чипа на поверхность основы led ведется по SMD-технологии. Она предполагает использование групповой пайки и термовоздушной паяльной станции

Сама пайка происходит в атмосфере азота, в ходе ее проведения важно соблюдать временно-температурные условия.
При подключении СМД необходимо обязательно соблюдать полярность. Подключение возможно только через специально подобранный преобразователь (блок питания)

Технические характеристики SMD 2835.

Светодиоды SMD 2835 – мощные полупроводниковые источники света с прямым напряжением от 2,8В до 7,2В и силой прямого тока до 30мА.

Сила светового потока при этом в зависимости от номинала варьируется от 20лм до 63лм. В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N).

Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый, дневной и теплый белый.

Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.

Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм.

Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термо воздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.

Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов.

Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.

В качестве примера рассмотрим характеристики SMD 2835 белого цвета свечения с цветовой температурой 5500°K.

В зависимости от состава люминофора white SMD 2835 выпускается в тёплом, нейтральном и холодном белом свете с коэффициентом цветопередачи не менее 75%.

Максимально допустимый прямой ток равен 180 мА, импульсный – 400 мА с шириной импульса до 10% от периода. При этом разброс прямого напряжения может составить 2,9-3,3В.

Излучаемый световой поток достигает 50 лм с углом рассеивания 120°. Работая на номинальном токе, white SMD 2835 рассеивает порядка 0,5 Вт мощности и требует дополнительного охлаждения, при этом диапазон рабочих температур светодиода составляет от -40 до +65 °C.

Все приведенные характеристики подразумевают использование светодиодов с индексом 2835 при температуре окружающей среды Ta=25°C. Однако в реальности чип работает в гораздо менее комфортных условиях. Отводу тепла мешает защитный силиконовый слой или рассеиватель лампы, да и температура в комнате порою выше, чем 25°C.

На первом графике видно, что номинальный ток 180 мА можно подавать на светодиод только при Ta=0…30°C. С ростом температуры рабочий ток необходимо снижать, чтобы не перегреть кристалл. Уже на 80 градусах ток следует ограничить на уровне 50 мА, что и делают малоизвестные китайские производители светодиодной продукции. Не заботясь об эффективном охлаждении, они умышленно занижают рабочий ток.

В реальности можно рассчитывать на светоотдачу, равную 80–90% от паспортного значения. Ещё более сильно на световой поток влияет величина прямого тока, 100% светоотдача возможно лишь при 180 мА, а для этого нужен идеальный отвод тепла.

Если рассматривать, допустим, низкокачественные китайские светодиодные лампы, где реальный ток на одном чипе равен около 50 мА, то относительный световой поток будет составлять не больше 25% от номинала. Кроме этого светоотдача плавно снижается во время работы светодиодов и спустя 3000 часов составит около 95% от исходного состояния. Наглядно это показано на следующем графике. Заниженная светоотдача и рабочий ток вовсе не показатель подделки, эти параметры характеризуют реальные условия работы светодиода в чипе SMD 2835.

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

в размерах

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

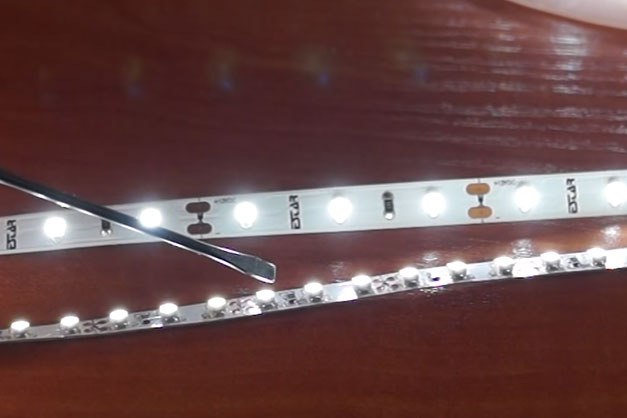

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.
