Устройство плавного пуска: общие сведения, советы по выбору и особенности применения. инструкция подключения и настройки!

Регулятор оборотов для болгарки своими руками

Регулятор оборотов можно использовать не только для болгарки, но и для дрели, фрезерного станка и коллекторного двигателя

Работа коллекторного двигателя обеспечивается любым видом электрического напряжения. При изменении мощности напряжения нужно уменьшить или увеличить количество оборотов. Изменить это число помогает как раз таки тиристорный регулятор оборотов.

Этапы сборки регулятора:

• Для начала необходимо открутить ручку болгарки, оценить место и придумать, куда расположить элементы схемы (если места нет, то можно сделать устройство в отдельной коробке);
• Резистор можно сделать из алюминия;
• При условии несильного нагревания симистора радиатор достаточен небольшого размера;
• Далее происходит припаивание конструкции.

В заключение идет проклейка эпоксидной смолой для закрепления. Самодельное устройство может работать годами. Бывают случаи, что устройство после включения разгоняется на повышенных скоростях – это значит, обмотка статора замкнулась. В данном случае произошло витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Какие бывают характерные неисправности: разрывается или сгорает обмотка, возникает короткое замыкание, пробивается изолирующая поверхность.

Простейшая схема блока плавного пуска для использования в удлинителе

Блок плавного пуска с регулятором частоты вращения для электроинструмента, сделанный на базе тиристора КУ202, пользуется популярностью благодаря своей простоте исполнения. Для его создания и подключения не требуются особые навыки, а составляющие можно приобрести в любом магазине радиотоваров и на рынке. БПП состоит из диодного моста, переменного резистора для регулировки напряжения и схемы настройки тиристора.

Электросхема БПП с регулятором оборотов

Благодаря тому, что для реализации данной схемы БПП требуется небольшое количество деталей, а её размеры довольно компактны, она может быть встроена как в ручку электроинструмента, так и в корпус розетки удлинителя. Принцип работы блока плавного пуска состоит в регулировке частоты вращения ротора электроинструмента посредством ограничения мощности в ручном режиме. Данная схема предназначена для использования с электроинструментом мощностью до 1,5 кВт. Чтобы БПП работал с более мощным инструментом, требуется заменить тиристор на более мощный прибор. Необходимо учитывать и то, что схема управления будет отличаться от первоначальной.

• https://2lzz.ru/elektroinstrument/3-sposoba-kak-sdelat-plavnyj-pusk-dlya-elektroinstrumenta-svoimi-rukami
• https://pochini.guru/instrument/plavnyiy-pusk-dlya-elektroinstrumenta
• https://domikelectrica.ru/kak-sdelat-plavnyj-pusk-elektroinstrumenta-s-obychnoj-rozetki/
• https://morflot.su/rele-plavnogo-puska-jelektrodvigatelja-220-volt/
• https://housechief.ru/delaem-ustrojstvo-plavnogo-puska.html

Особенности фабричных моделей

Производители предлагают широкий ассортимент изделий в этой категории. Для упрощенного выбора устройства плавного пуска (УППА) достаточно уточнить соответствие мощности потребления определенного силового агрегата и количества фаз, которые будут изменяться.

При более тщательном изучении вопроса обращают внимание на номинал тока электронных ключей. Его выбирают в несколько раз больше, чем аналогичный рабочий параметр двигателя (берут значение для средних оборотов ротора)

Запас по этой позиции определяют с учетом особенностей оборудования. В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11.

К сведению. Отдельно проверяют цикл завершения и частоту операций. При повышенных нагрузках для достаточно быстрого охлаждения требуются более мощные тиристоры. Также применяют эффективные системы пассивного и активного охлаждения с радиаторами.

Простейшие электронные схемы увеличивают до расчетного уровня напряжение на выходе за определенный временной интервал. В современной схемотехнике применяют обратную связь с контролем сдвига фазы, вращающего момента, других параметров. Такие дополнения усложняют оборудование. Однако автоматизированное управление выполняет свои функции более точно с учетом реальных условий. Кроме блокировки опасных режимов, улучшаются экономические эксплуатационные параметры.

Иные важные нюансы приведены в следующем перечне:

• специальное шунтирование основного ключа регулятора упрощает поддержание оптимального температурного режима;
• цифровое управление отличается повышенной точностью;
• для выставления нужных параметров пригодится встроенное индикаторное табло;
• некоторые модели можно подключать к внешним устройствам для решения задач автоматизации контроля и регулировки.

Для корректного выбора ответственные производители приводят в описаниях расширенные сведения (пример):

• назначение – асинхронные электрические двигатели;
• рекомендуемая область применения – вентиляторы, насосное оборудование;
• количество регулируемых фаз – 3;
• параметры сети питания – 220-420 V с допустимой погрешностью 10%;
• мощность потребления электродвигателя – 40/ 76 кВт для напряжения 220/ 400 V, соответственно;
• фабричная настройка по току – 130А;
• особенности пускового режима – контроль момента с применением обратной связи и ограничением по току;
• управление – дискретное цифровое или аналоговое;
• потребляемая мощность управляемой цепи – 15 Вт;
• сигналы на цифровом выходе: тревога, отключение, остановка, пуск, работа;
• скорость передачи сигналов информационного канала – от 4800 до 19200 бит/с;
• блокировки: обрыв цепей фаз, превышение температурного порога с контролем электродвигателя (пускателя);
• охлаждение устройства – конвекционное;
• соответствие по протоколу IEC 60947-4-2 уровням электромагнитных помех;
• устойчивость к вибрациям амплитудой 1,5 мм при частоте 2-13 Гц;
• шум при работе – не более 55дБ;
• рабочий температурный диапазон – от -10°C до +40°C.

Приведенное описание демонстрирует, что, кроме основных технических данных, необходим учет реальных условий эксплуатации. Тщательная подготовка увеличивает долговечность, предотвращает лишние затраты на ремонтные работы.

Подключение типового блока для плавного пуска электроинструмента

Сравнительная характеристика

Модель/Производитель	Напряжение (В)/ Номинальный ток (А)	Расчетная мощность, кВт	Цена в руб. по состоянию на февраль 2019 г.
ALTISTART ATS01/ Schneider Electric	380/ 3	1,1	4250-4800
SSI-55/ INSTART	380/ 110	55	32900-34200
MCD100-007/ Danfoss	600/ 15	7,5	12700-13400
MCD 201-015-T4-CV3/ Danfoss	220 (380)/ 34	15	21200-22700
ALTISTART ATSU01/ Schneider Electric	220/ 9	1,5	7900-8600
GS3-045/ ESQ	380/ 90	45	31300-32800

Данные по расходам на покупку, приведенные в сводной таблице, актуализировать несложно. В данном примере они демонстрируют относительное изменение стоимости в зависимости от технических характеристик. Определенное значение в данном сравнении имеет известность бренда.

Болгарка с регулировкой оборотов и плавным пуском

При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента

Система мягкого пуска защитит и сеть и инструмент

Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков:

1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ

Здесь основным показателем служит объём выполняемых работ.

Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.

Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 оС. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски

Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно

При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

Устройство плавного пуска

На современных шлифовальных машинах функция плавного пуска уже установлена, но некоторые мастера самостоятельно снабжают свои болгарки устройством плавного пуска. В принципе, поставить ограничитель не так уж и сложно.

Можно приобрести уже готовые приборы для плавного пуска, а можно изготовить такой прибор самостоятельно. Ниже представлена одна из самых известных схем устройства плавного запуска инструмента.

Итак, для изготовления системы плавного пуска понадобятся:

• микросхема – КР1182ПМ1;
• R1 – 470 Ом R2 – 68;
• C1 и C2 – 1 микрофарад – 10 вольт;
• C3 – 47 микрофарад – 10 вольт.

Суть работы такого аппарата заключается в следующих характеристиках.

• Когда прибор включается, то напряжение из сети начинает поступать на микросхему (DA1).
• Затем управляющий конденсатор начинает постепенно заряжаться. После чего прибор доходит до нужного показателя напряжения. По этой причине тиристоры открываются в микросхеме с небольшим запаздыванием. Период такого запаздывания зависит от времени, которое необходимо, чтобы конденсатор полностью зарядился.
• Симистор VS1 будет открываться тоже постепенно. Это происходит потому, что он тоже находится под управлением тиристоров.

Данные процессы осуществляются периодами, которые постепенно становятся меньше. И по этой причине напряжение, которое подается на двигатель болгарки, вырастает не скачками, а постепенно. Благодаря этому болгарка включается плавно.

Емкость конденсатора C2 напрямую влияет на время, за которое двигатель полностью начинает работать. Конденсатор, который имеет ёмкость в 47 мкФ, запускает прибор примерно за 2-3 секунды. А в тот момент, когда болгарка выключается, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ. Это происходит примерно за то же время, что и включение. Затем инструмент можно запускать снова для дальнейшей работы.

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

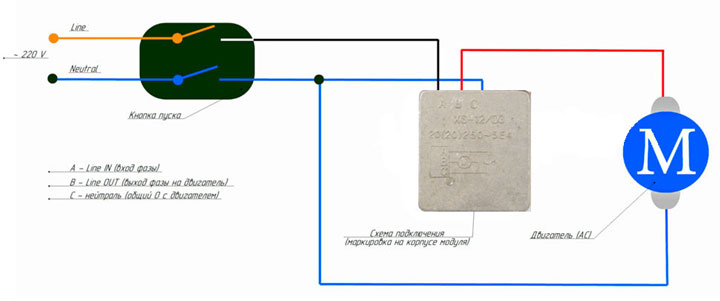

Схема подключения на них следующая:

Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Болгарка с регулировкой оборотов и плавным пуском

При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента

Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков
:

1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ

Здесь основным показателем служит объём выполняемых работ.

Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.

Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 о С. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски

Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно

При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

Пошаговая инструкция модернизации обычной переноски

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

Разобрал имеющуюся переноску и осмотрел ее содержимое.

Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.

Зачистил с обоих концов ПВС 3*2,5.

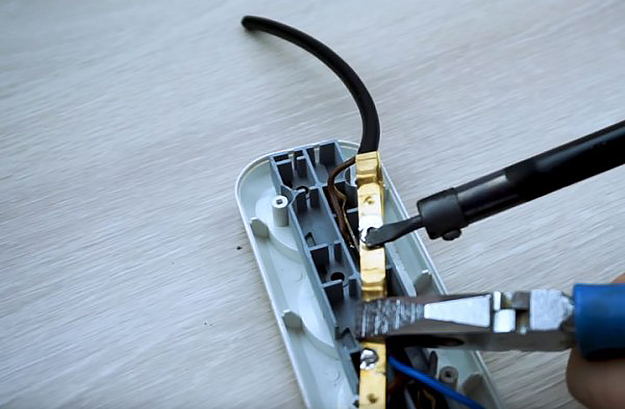

Припаял провода к контактным клеммам электроудлинителя.

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.

Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.

Закрыл крышку розетки и проверил работоспособность своего устройства.

Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.

В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.

Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.

БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.

В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.

Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.

Устройства для болгарок на 800 Вт

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

Осциллограммы напряжения

Собрать схему отверткой всякий может. А для тех, кто хочет увидеть напряжение и понять, какие реальные процессы происходят, без осциллографа не обойтись. Публикую осциллограммы на выходе 2Т1 устройства плавного пуска.

Двигатель выключен. Чистый синус.

Не правда ли, логическая нестыковка – двигатель выключен, а напряжение на нём есть?! Это особенность некоторых устройств мягкого пуска. Неприятная и опасная. Да, на двигателе есть напряжение 220В, даже когда он стоит.

Дело в том, что управление происходит только по двум фазам, а третья (L3 – T3) подключена к двигателю напрямую. А так как тока нет, то на всех выходах устройства действует напряжение фазы L3, которое проходит через обмотки двигателя. Та же ерунда бывает и в трехфазных твердотельных реле, вот моя статья.

Запуск. Тиристоры режут фазу нещадно.

Поскольку нагрузка индуктивная, то синусоида не только режется на куски, но и сильно искажается.

Помеха прёт, и это надо учитывать – возможны сбои в работе контроллеров и другой слаботочки. Чтобы это влияние уменьшить, надо разносить и экранировать цепи, устанавливать дроссели на входе, и др.

Двигатель почти включен. Около 90% от энергии синуса.

Фото сделано да пару секунд до того, как включился внутренний контактор (байпас), который подал полное напряжение на двигатель.

Как выбрать софстартер

Вопрос, как выбрать устройство плавного пуска, возникает довольно часто, ведь подбирается механизм под конкретный электродвигатель и источник питания.

Чтобы не ошибиться с параметрами и возможностями, рекомендуется обращать внимание на следующие показатели:

• Максимальное значение тока, вырабатываемого мотором при самых высоких нагрузках;
• Наибольшее число запусков в один час;
• Номинальное напряжение на питающей системе;
• Способность контролировать и ограничивать вырабатываемый ток;
• Возможность шунтирования – отключения питающего блока от цепи, чтобы исключить перегрев и возгорание;
• Количество фаз (две – компактнее и дешевле, три – надежнее и долговечнее при частых запусках);
• Цифровое или аналоговое управление.

Главное, чтобы выдвигаемые к софтстартеру требования соответствовали с критериями, условиями работы, мощностью двигателя и номинальным значениям сети. Помогут в выборе и сводные таблицы, расчетные алгоритмы, предлагаемыми многими поставщиками для более удобного и качественного поиска подходящего прибора.

Для чего болгарке плавный пуск и регулятор оборотов?

В современных углошлифовальных машинах используют 2 необходимые опции, увеличивающие характеристики и безопасность оснащения:

• регулятор оборотов (частотный преобразователь) – устройство, предназначенное для преобразования числа оборотов мотора в разных режимах функционирования;
• устройство плавного пуска – схема, которая обеспечивает неторопливое наращивание оборотов мотора от нулевой отметки до предельного значения при подключении агрегата.

Используются в электромеханическом оборудовании, в структуре которого практикуется электромотор переменного тока с коллектором. Содействуют снижению изнашивания мехчасти агрегата при включении. Уменьшают нагрузку на электрические компоненты машины, вводя их в работу плавно. Как выявили изучения качеств материалов, особенно сильная выработка соприкасающихся узлов производится в процессе внезапного перехода из неподвижного состояния к быстрой активности. Например, один пуск ДВС в автомашине равняется по изнашиванию поршня и группы уплотняющих колец к 700 километрам пробега.

При подаче электропитания совершается скачкообразный переход от неподвижного состояния до вращения круга со стремительностью 2,5-10 тысяч оборотов за 60 секунд. Тому кто пользовался угловой шлифмашиной, отлично известно чувство, что инструмент прямо «вылетает из рук». Как раз в этот миг и случается большая часть аварий, сопряженных с мехчастью агрегата.

Обмотки ротора и статора ощущают не меньшую нагрузку. Электромотор переменного тока с коллектором запускается в режиме короткого замыкания, ЭДС уже выталкивает вал вперед, однако сила инерции еще не дает возможность ему вертеться. Зарождается скачок пускового электротока в катушках электродвигателя. Несмотря на то что по конструкции они разработаны для подобной работы, со временем приходит мгновение (к примеру, при перепаде напряжения в электросети), когда изолятор обмотки не способен выдержать и проистекает замыкание между витками.

При введении в электросхему инструментария схем приспособления плавного пуска и перемены частотности вращения мотора все вышеописанные неприятности самопроизвольно пропадают. Помимо всего, решается вопрос внезапного и значительного снижения напряжения в общей электросети во время пуска инструмента. Отсюда понятно, что бытовые электроприборы не подвергнутся опасности выхода из строя. А автоматические выключатели на электросчетчике не станут срабатывать и выключать ток в квартире либо доме.

Схема плавного пуска применяется в углошлифмашинах среднего и высокого ценового сегмента, узел регулирования оборотов – все больше в профессиональных модификациях болгарок. Регулирование оборотов дает возможность подвергать обработке угловой шлифмашиной мягкие материалы, осуществлять деликатное шлифование и полировку, так как на больших оборотах дерево либо краска попросту сгорят. Вспомогательная электросхема повышает цену инструментария, но продлевает срок эксплуатации и степень безопасности при использовании.

Схема устройства для болгарки с симистором на 10 А

Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.

Способы пуска асинхронных электродвигателей

Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы: Б.

• Изменение конструкции электродвигателей (роторы с глубокими пазами, типа “двойная беличья клетка”).
• Прямой пуск.
• Запуск на пониженном напряжении.
• Частотный пуск.

Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.

Прямой запуск

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного пускателя или контактора.

При прямом пуске электрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Прямой запуск применяется:

• При низкой мощности электрической машины.
• Для технологического оборудования, не нуждающегося в плавном разгоне.
• Для механизмов с запуском без нагрузки.

Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.

Пуск на пониженном напряжении

Запуск асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:

Переключением обмоток статора “звезда-треугольник”.
Подключением через трансформатор.
Включением в цепь обмоток статора пусковых резисторов или реакторов.

Принцип действия первой схемы основан на пуске электрической машины при подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом запуске. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.

Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Запуск осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.

Частотный пуск

Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.
