Схема электрооборудования ваз 2113 / 2114 / 2115

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена

Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела

Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2 Реле и предохранители

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Большинство предохранителей лада самара 2 и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Условные номера штекеров в соединительных колодках монтажного блока указаны на рисунке. Схема внутренних соединений монтажного блока ваз 2114, ваз 2115, ваз 2113.Ремонт монтажного блока заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115, Монтажный блок. Замена предохранителей лада 2113, проверка и устранение неисправностей в электрооборудовании автомобилей ваз 2113, ваз 2115, ваз 2114.

• Узлы электрооборудования Ваз 2113, Ваз 2114, Ваз 2115,
• Ремонт электрооборудования Ваз 2114, Ваз 2115, Ваз 2113,
• Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113

Клуб отечественных автомобилей Лада. Ремонт и тюнинг Ваз (Лада) своими руками с фото. Портал поможет выполнить работы по доработке и ремонту вашего автомобиля Ваз своими руками.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

• На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.
• Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1Реле включения электровентилятора К2Реле-прерыватель указателей поворота и аварийной сигнализации К3Реле стеклоочистителя К4Реле контроля исправности ламп стоп-сигнала и габаритных огней К5Реле включения стеклоподъёмников К6Реле включения звукового сигнала К7Реле включения обогрева заднего стекла К8Реле включения дальнего света фар К9реле включения ближнего света фар

Цепи защищаемые предохранителями

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),
Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

1. Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115
2. (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Назначение и принцип действия

Замок зажигания является электрическим устройством, отвечающим как за запуск двигателя, так и за включение питания в бортовой сети. Он имеет 3 различных положения секторного переключателя, управляемого ключом зажигания.

Каждое из них отвечает за свою отдельную функцию, а именно:

1. Положение «Выключено 0» — питание поступает на контакты 30 — все оборудование отключено.
2. Положение «Зажигание 1» — питание поступает на контакты 30-15 — ток идет на систему зажигания, приборы, фары, стеклоочистители, печку, прикуриватель, обогреватель стекла, поворотники.
3. Положение «Стартер 2» — питание поступает на контакты 30-15 и 30-50 — под напряжением все те же цепи, что и в положении «1», а также стартер.

Распиновка замка зажигания

В свою очередь, распиновка замка зажигания ваз 2114 выглядит следующим образом (указаны ножки разъема замка):

• 1 — +12 вольт для датчика ключа;
• 2 — на массу (если дверь водителя открыта);
• 3 — +12 вольт к стартеру (он же — контакт 50);
• 4 — +12 вольт при включенном зажигании (он же — контакт 15);
• 5 — +12 вольт при ключе внутри замка;
• 6 — +12 вольт для подсветки замка;
• 7 — +12 вольт от батареи (он же — контакт 30);
• 8 — не применяется.

Схема зажигания ваз 2114, согласно которой выполняется подключение замка к бортовой сети в соответствии с представленной выше распиновкой, выглядит следующим образом:

Ремонт датчика кислорода

Начнем с неисправностей кислородного датчика, и схема проводки ВАЗ 2114 на инжектор окажет нам при этом посильную помощь. Если не знаете, для чего нужна схема, прочтите данную статью. Наиболее частыми причинами его поломок бывает разрыв цепи или образование нагара на рабочей поверхности.

А следствия, которые сказываются из-за его поломки, выглядят примерно так:

• уменьшение мощности мотора;
• увеличенный расход топлива;
• провалы во время разгона;
• троение и т.п.

Определить возможную неисправность в этом датчике не всегда удается легко. Компьютер выдает сигнал ошибки тогда, когда произошел разрыв в цепи. Но дело может быть в степени его чувствительности.

Внешний вид датчика

Для проверки своими руками нам понадобится тестер:

1. Подключим его «минус» к двигателю, а на контакт «В» закрепим плюсовую клемму.
2. При включенном зажигании тестер будет выдавать 12 вольт, иначе это будет означать, что разряжается аккумуляторная батарея или произошел обрыв в цепи питания.
3. Еще одной причиной может стать неисправность блока управления, что сразу подтверждается бортовым компьютером.

Для того, чтобы точно проверить свой датчик кислорода (см. фото), понадобится обогащение или обеднение топливной смеси с одновременными замерами его показателей. В любом случае, эксплуатация датчика не должна превышать 100 000 километров, после чего его следует менять в любом случае, поскольку это будет связано с лишними затратами на горючее.

Место установки датчика

• Если компьютер указывает на следующую ошибку, как «низкий уровень сигнала», это будет значить, что смесь слишком богатая.
• Если уровень сигнала высокий, значит смесь чересчур обедненная.

Порядок действий по замене

Инструкция по замене регулятора не покажется чересчур сложной, особенно если вы воспользуетесь нижеприведенными советами:

• необходимо поставить машину на яму и снять защиту двигателя;
• отключаем датчик кислорода, как описывалось выше, с разъединением разъемов;
• снимаем датчик гаечным ключом на «22».

Датчик ставится в обратном порядке (см. видео). После закручивания подсоединяется разъем. На патрубок системы охлаждения датчик пристегивается хомутом, после чего можно ставить защиту.

При помощи регулятора холостого хода происходит автоматическая регулировка и стабильность поддержания оборотов двигателя во время остановки машины. В основе его шаговый электромоторчик, оснащенный конусной иглой. Устанавливают его сверху корпуса дроссельного узла, поблизости от датчика дросселя. Крепится при помощи пары винтов.

Как только вы запускаете зажигание, происходит выдвижение штока, и он упирается в калибровочный раструб дроссельного патрубка. Тот алгоритм, что заложен в работу датчика, рассчитан на возврат клапана в исходное состояние.

Электропроводка ВАЗ 2114 работает таким образом, что прогретый двигатель означает расположение регулятора на отметке в диапазоне 30-50 шагов. Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие.

Как только шаг будет уменьшаться, то шток будет втягиваться. Отдельный ход может составлять до 250 шагов. Если понадобилась замена датчика, и вы приобретаете новый, то не забывайте измерить расстояние между фланцем и головкой штока, которое должно равняться 23-м миллиметрам.

Строение замка зажигания авто

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует проверки. Алгоритм действий следующий:

• При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
• При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
• Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

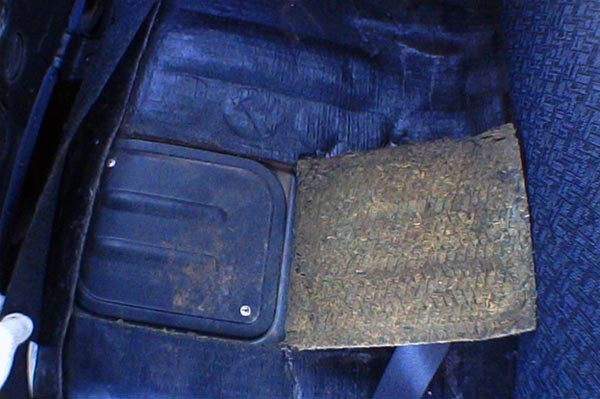

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса. Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу. Далее проверяем таким образом:

• Отсоединяют фишку от блока;
• Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
• Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

• Подгорание контактной группы реле;
• Обрыв провода питания.

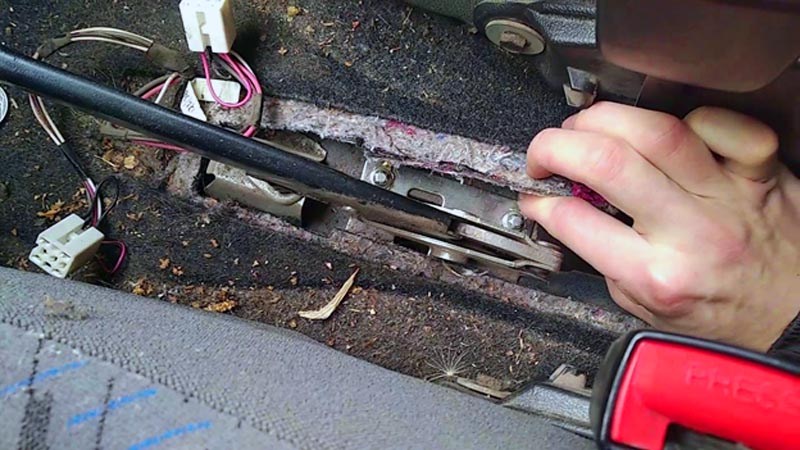

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю. Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза. В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Заключение

Как и у всех автомобилей ВАЗ, замок зажигания «Калины» не нуждается в периодическом обслуживании и рассчитан на длительную работу. Правда справедливо это, только при соблюдении правил эксплуатации. Поэтому нужно предотвращать попадание в замок влаги и не превышать максимально допустимый ток через его контакты.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
2. по команде водителя включает стартер для запуска силовой установки и выключает его;
3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
4. защищает автомобиль от угона путем фиксации рулевого вала.
