Реле дворников ваз 2114: ремонт и модернизация

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Обзор монтажных блоков нового образца на классику ВАЗ

2104, 2105,2107 производства АВАР 402.3722 . Реле дворника выглядит как коробка, окрашенная в черный цвет, к которой подключен провод длиной 15 см. Если вы начнете разбирать его, вы увидите электрическую плату внутри, где присутствуют электронные компоненты. Они собраны и подключены друг к другу, с учетом схемы, разработанной дизайнерами, эта схема просто поддерживает реле стеклоочистителя в эффективном состоянии. Для лучшего понимания мы разобраем блок редуктора стеклоочистителя по частям:

1. Электромагнитная катушка.
2. Микроскопический контроллер формата ХП37.
3. Конденсатор.
4. Резистор.

Есть еще несколько резисторов, но они не так важны, как основная, расположенная рядом с контроллером в правом углу устройства снизу. Плата включает в себя 4 провода, которые передают сигналы от модулятора стеклоочистителя ВАЗ-2107.

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

• 1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
• 2 — передний указатель поворота;
• 3 — головной прибор освещения;
• 4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
• 5 — предупредительный звуковой сигнал (клаксон);
• 6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
• 7 — моторчик привода насоса омывателя фронтального стекла;
• 8 — распределительный датчик системы зажигания;
• 9 — свинцово-кислотный аккумулятор;
• 10 — электромотор для пуска двигателя;
• 11 — контроллер системы зажигания;
• 12 — свечи, установленные в головке блока цилиндров;
• 13 — катушка системы зажигания;
• 14 — генератор переменного тока;
• 15 — индикатор температуры жидкости в рубашке охлаждения;
• 16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
• 17 — разъем для установки переносного светильника;
• 18 — контроллер работы стеклоочистителя;
• 19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
• 20 — концевой переключатель положения педали тормоза;
• 21 — мотор привода трапеции дворников на переднем стекле;
• 22 — электромагнит, расположенный в клапане карбюратора;
• 23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
• 24 — контроллер стартера;
• 25 — реле управления работой фар (ближний свет);
• 26 — аналогичный узел для дальнего света;
• 27 — контроллер указателей направления поворота и «аварийки»;
• 28 — гнездо прикуривателя;
• 29 — переключатель скоростей моторчика системы отопления;
• 30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
• 31 — переключатель режимов работы внешнего освещения;
• 32 — блок плавких вставок;
• 33 — дополнительный защитный элемент для противотуманных ламп;
• 34 — контроллер управления обогревом заднего стекла;
• 35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
• 36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
• 37 — управление работой системы очистки заднего стекла (совместно с омывателем);
• 38 — переключатель режима работы обогрева стекла;
• 39 — клавиша задней «противотуманки»;
• 40 — индикатор открытой пусковой заслонки в карбюраторе;
• 41 — кнопка управления аварийной сигнализацией;
• 42 — замок зажигания;
• 43 — распределительное реле системы зажигания;
• 44 — мотор крыльчатки вентилятора системы отопления;
• 45 — указатель количества бензина в баке;
• 46 — переключатель салонного освещения, расположенный на центральной стойке;
• 47 — комбинация приборов;
• 48 — управление фронтальным стеклоочистителем;
• 49 — включение омывателя ветрового стекла;
• 50 — кнопка управления клаксоном;
• 51 — рычаг изменения режимов работы головного освещения;
• 52 — рычаг управления указателями поворотов;
• 53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
• 54 — плафон внутрисалонного освещения;
• 55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
• 56 — моторчик привода насоса омывателя стекла на задней двери;
• 57 — кормовой блок-фонарь;
• 58 — противотуманный сигнал, расположенный на задней части машины;
• 59 — система подсветки регистрационного знака;
• 60 — нити обогрева стекла двери задка;
• 61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Как установить реле стеклоочистителя с регулируемой паузой

Оценив все преимущества реле с регулировкой паузы многие автомобилисты задаются вопросом, а как установить его на свой автомобиль и вообще возможно ли это? Существует три способа добавить эту функцию, если она не предусмотрена у вашего автомобиля.

Подбор необходимых деталей от такой же машины, но в более «богатой» комплектации.

Часто на иномарках в самых простых комплектация нет регулировки паузы стеклоочистителей, однако эта функция появляется в других комплектациях. Чаще всего достаточно поменять реле стеклоочистителя и подрулевой переключатель, причём не обязательно на новые. Можно подобрать необходимые детали на авторазборке.

Замена установленного реле на реле с регулируемой паузой.

На вторичном рынке существует достаточно много готовых решений по замене штатного реле стеклоочистителя, доработанным, с возможность установки паузы между взмахами щёток в достаточно широких пределах (например,  от 0,5 до 45 секунд). Причём  к плюсам этого решения можно отнести то, что установка подобного реле производится в штатное место, не требует доработки проводки или переделки подрулевых переключателей. Правда, чаще всего такие предложения рассчитаны на отечественные автомобили.

Вот несколько вариантов таких реле с указанием применяемости и артикулов:

Производства ООО «Русский партнер»

Как установить реле стеклоочистителя с регулируемой паузой

1. РЕЛЕ 39.3777-03 подходит для автомобилей ВАЗ 2110, 2111, 2112; ВАЗ 2108, 2109 (со «старым!» блоком предохранителей); ВАЗ 2123 Chevy-Niva; АЗЛК 2141, Святогор; ИЖ 2126 (ОДА) со «старым!» блоком предохранителей; УАЗ 3160.
2. РЕЛЕ 54.3777 подходит для ВАЗ 2113, 2114, 2115; ВАЗ 2108, 2109 с «новым!» блоком предохранителей (предохранители ножевого типа); ВАЗ 1117, 1118, 1119 ( Калина ); ВАЗ 2170, 2171, 2172 ( Приора ); ГАЗ 3111;  ИЖ 2126 (ОДА) с «новым!» блоком предохранителей. Кроме того реле 54.3777 подходит для некоторых иномарок, так как имеет «европейское» расположение контактов. Возможность применения реле зависит от конкретной модели автомобиля.
3. РЕЛЕ 39.3777-02 для автомобилей ГАЗ: ГАЗЕЛЬ; БАРГУЗИН; СОБОЛЬ; ГАЗ 31105; УАЗ 31514 и 31519 с 1998 г.;

Производства ЗАО “Энергомаш”

Реле стеклоочистителя с регулируемой паузой производства ЗАО “Энергомаш”

1. 72.3777-01 Для автомобилей  «Газель», «Соболь»;
2. 721.3777-01 Для автомобилей  «Волга» 3102, 3110;
3. 722.3777-02 Для автомобилей  ВАЗ-2101, -2102, -2103, -2104, -2105, -2106, -2107, Нива
4. 723.3777-01 Для автомобилей ВАЗ-2108, -2109, -2113, -2114, -2115, -11183 (Лада-Калина), ИЖ 2126;
5. 723.3777-05 с датчиком дождя Для автомобилей  ВАЗ-2113, -2114, -2115, -2170, Lada Kalina. ГАЗ 3111; ВАЗ-2108, -2109, -2110, ИЖ 2126 (с новым блоком предохранителей); иномарках (с аналогичным расположением контактов реле);
6. 724.3777-01 Для автомобилей  ВАЗ-2108, -2109, -2110, ИЖ 2126 (старый блок предохранителей), АЗЛК 2141, УАЗ 3160, Нива Шевроле

Доработка существующего реле паузы стеклоочистителя

Можно доработать и существующее реле стеклоочистителей, изменить паузу  между взмахами (за счёт подпора сопротивления) или добавить возможность её регулировки (за счёт добавления переменного резистора). Однако, это потребует от вас демонтажа и разбора стандартного реле паузы стеклоочистителя и доработки его, т.е. навыков работы с паяльником и чтения электросхем. В интернете существуют подробные инструкции по такому типу доработки реле с приведением всех необходимых схем, инструкций и тому подобное. Мы не будет приводить их подробно в этой статье, так как они индивидуальны для каждого автомобиля и типа реле.

Принципиальная схема очистителя стекла на ВАЗ 2107

1. предохранитель;
2. электродвигатель очистителя;
3. двигатель омывателя лобового стекла;
4. блок реле и предохранителей;
5. выключатель омывателя (подача воды на стекло);
6. трехрычажный переключатель скорости очистки;
7. реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
8. замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./

с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…

и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:

теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!

остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Реле дворников обеспечивает прерывистый режим работы механизма

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

4 Электродвигатель десятого семейства – установка на классику и замена

Привод с ВАЗ 2110 идеально подходит на классические ВАЗы, обладает лучшими характеристиками. О том, как снять мотор, было рассказано выше. Установка нового трудностей не представляет. Электрическую часть придется немного изменить. На «десятке» больше режимов и, чтобы оставить только два, вмешиваемся в мотор.

Отрываем лепесток, припаянный к корпусу (вместо него может быть провод), изолируем. Вынимаем проводку с разъемной клеммы, проводов всего 5. Один из желтых откусываем, он не понадобится. Зачищаем серый провод, который идет на конденсатор, прикручиваем к нему желтый, отрезав от папы, соединение изолируем. Снимаем старую колодку, вставляем 4 провода, начиная сверху по часовой стрелке (выступ на колодке находится справа). 1 – серый, 2 – синий, 3 – белый, 4 – черный.

Заднее стекло кузовов типа универсал и хэтчбек сильно загрязняется, поэтому на ВАЗ 2111 и 2112 установлен задний дворник. Если с электрооборудованием все в порядке, меняем электропривод. Снимаем обшивку багажной крышки: отвернув винты, отщелкиваем пистоны. Отворачиваем гайку, которой крепится поводок, снимаем его. Проталкиваем изнутри два пистона и вытаскиваем с помощью пассатижей. Накладку поддеваем отверткой, снимаем ее и защитный колпачок. Отворачиваем одну гайку ключом на 24, еще две – на 10. Отключаем разъем, снимаем моторедуктор.

Стандартные реле

Стандартные реле стеклоочистителя с регулируемой паузой «ВАЗ», «УАЗ» и прочих марок автомобилей имеют два режима функционирования. В первом щетки взмахивают без паузы. Этот режим подходит, если идет проливной дождь. Второй режим имеет паузу между взмахами. Стандартно она составляет 4 секунды.

Такая ситуация иногда не позволяет подобрать оптимальный режим для устранения капель с лобового стекла. Во многих современных моделях автомобилей предусмотрена регулировка с возможностью настройки время между взмахами щеток. Однако в относительно недорогих моделях транспортных средств такой возможности нет.

В этом случае водитель вынужден либо мириться с таким режимом взмаха щеток, либо включать его в ручном режиме. В этом случае буквально каждые 20 с. приходится задействовать стеклоочистители, а затем их снова выключать. Это позволяет обеспечить нормальную видимость. Однако ручное включение дворников может отвлекать водителя. Такое действие может привести к ДТП. Поэтому рекомендуется переоборудовать свой автомобиль при помощи более современной конструкции реле.

Доработка реле стеклоочистителя ВАЗ 2107

Дворники “семерки” при сильном дожде справляются со своей задачей отлично. Проблемы возникают при моросящем дожде, когда подбор подходящего режима работы становится проблемой. В результате дворники трут по сухому стеклу, резинки интенсивно изнашиваются, а стекло может поцарапаться. Чтобы этого избежать, водителю приходится постоянно включать/выключать дворники вручную, что отвлекает от вождения.

Можно доработать реле стеклоочистителя ВАЗ 2107, расширив диапазон регулировки частоты работы дворников.

Сначала надо снять реле, которое размещается в салоне возле рычага открытия капота. Для снятия необходимо открутить два винта и отсоединить колодку.

Далее необходимо заменить и доработать резистор, отвечающий за паузу между включениями двигателя дворников.

Резистор сопротивлением 62 кОм, установленный на плате реле, обеспечивает интервал между включениями в 4 секунды. Следует заменить его резистором вдвое меньшего сопротивления, что обеспечит минимальную паузу между включениями в 2 секунды. Но впаять его следует на плату реле лишь одной ножкой.

В образовавшийся разрыв цепи необходимо подпаять провода с переменным резистором 100-500 кОм (один из проводов, идущих к переменному резистору, необходимо впаять на место второй ножки “родного” резистора, а второй припаять к неприпаянной ножки постоянного резистора.

После подключения переменного резистора следует закрыть крышку реле, приклеив ее на место. Это защитит контакты и печатную плату от окисления и повреждений.

Провода, идущие к переменному резистору необходимо подобрать достаточной длины, чтобы они давали возможность установить переменный резистор в удобное для водителя место, например, на приборной панели “семерки”.

После установки тюнингованного реле стеклоочистителя появляется возможность регулировать интервал включения двигателя дворников от 2 до 8-10 секунд. Благодаря этому можно подобрать оптимальный режим, соответствующий интенсивности дождя.

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Одной из немногих его проблем является нередко выходящее из строя реле дворников.

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

• электромагнитная катушка;
• резистор и конденсатор;
• микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

• Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
• Открутить 2 винта.
• Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

• При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
• В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
• После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
• Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

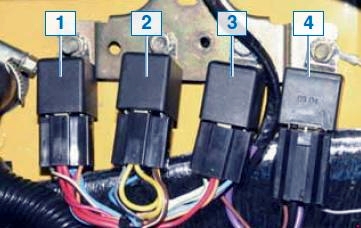

Блок с реле

Схема

Обозначение

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Электро щиток

Старого образца

схема

Расшифровка

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Схема

Назначение элементов

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

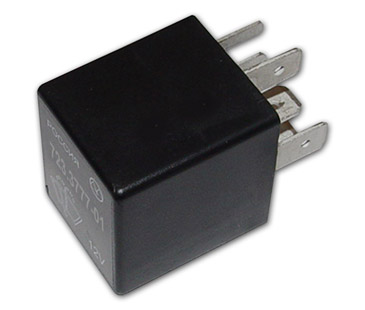

Где находится реле на задний стеклоочиститель?

Audi A6 II (C5) 1997 — 2004

Всем привет! Может кто подскажет где находится реле на задний дворник, а то включаешь он вообще не реагирует, — предохранители все целые. Что делать — не знаю.

• Не выключается задний стеклоочиститель в Ауди А6 – 1 ответ
• Как заменить реле стеклоочистителей на Ауди А6С5? – 1 ответ
• Не могу подобрать стеклоочистители Audi A6 – 1 ответ

Предлагаю попробовать проще:

— Снять кожух рулевой колонки (сразу видны места пайки контактов подрулевого);

— Перемнуть их проволочкой (чтобы убедиться, что это они), припаиваешь к этим контактам концевик.

При таком изменении работа стеклоочестителей будет следующая :

Кнопка держится — вода льётся и дворник машет, пускается – вода перестает литься, а дворник 2 раза махнет и в исходное. А при кратковременном (двойном нажатии), будет работать без воды «через раз».

Реле находится в коробке под капотом (блок реле), в левом переднем угле. Там на крышке написаны назначения реле и термопредохранителей.

Электросхема стеклоочистителей

Задний дворник М4, его реле К10. Если замкнуть контакты в гнезде реле 2 и 6 (контакты реле 15 и 53), то при включенном зажигании задний дворник по идее должен непрерывно работать. Если работает — проблема в подрулевом выключателе (горизонтальная планка с реле самое правое сдвоенное); Если не работает — проблема в проводке или концевом выключателе внутри мотора (самом моторе). Как правило, переламываются провода в жгуте задней двери, вверху слева. По этому стоит прозвонить.

А вообще-то на Ауди является «болезнью» подрулевой переключатель «умирает», контакт обгорает и окисляется. Через то, что включения моторчика омывателя происходит напрямую через контакты подрулевого, а не через реле, у него постоянно обгорают контакты, эти же контакты включают реле дворника и поэтому он и не включается.
