Неисправности бачка омывателя и других элементов дворников на газеле: ремонт и замена

Основные симптомы выхода из строя мотора или трапеции стеклоочистителя

Система стеклоочистителей включает в себя два основных элемента, приводящих щетки в движение – мотор-редуктор и так называемую трапецию. В том случае, если при установке в соответствующее положение правого подрулевого переключателя, щетки не двигаются, это может говорить как о неисправности электродвигателя мотора, так и о заклинивании трапеции.

Как правило, при сильном окислении валов и шарниров механизма, стеклоочистители не перестают работать «разом». До этого момента наблюдается замедление скорости движения щеток, их подклинивание в различных положениях. Это достаточный повод для того, чтобы задуматься о проведении соответствующих профилактических мероприятий (см. статью Профилактика трапеции и моторчика стеклоочистителя) или произвести замену трапеции и мотора стеклоочистителя.

Причиной неисправности может быть также повреждение контактов или короткое замыкание в двигателе, вызванное попаданием внутрь влаги. Обычно в подобном случае перегорает ответственный за «дворники» предохранитель

Обратите внимание, что стеклоомыватель в данном случае продолжает функционировать. Другая частая причина – образование налета и ржавчины на валу двигателя или в шарнирах в результате коррозии

Спасибо за подписку!

Возможные причины

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем заменить подрулевой переключатель. Если замена не помогла – ищем обрыв в проводке.

Мотор-редуктор

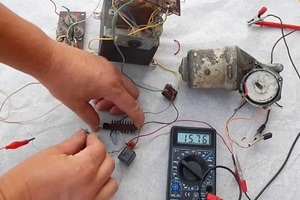

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Надеюсь, наш ресурс помог Вам и решению Вашей проблемы. Спасибо, что выбираете нас.

Проверка работоспособности механизмов

На стадии выполнения ремонта или в ходе профилактической проверки стеклоочистителей можно выявить проблемы в устройстве несколькими способами. О качестве работы механизма в первую очередь говорят функция щетки и ее положение в щеткодержателе. Чистящие элементы должны беспрепятственно и легко двигаться в соответствии с заданной скоростью. Сам электромоторчик проверяется тестером. В частности, такая диагностика позволяет обнаружить нарушения в контактах и соединениях. В разобранном виде устройство позволяет оценить и состояние шестерни редуктора – так, в частности, проверяются упомянутые зубья и резьба на валиках. Остальные компоненты можно проверить невооруженным глазом даже при поверхностном осмотре.

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя ( 52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

Будет полезно: Почему стучат гидрокомпенсаторы на холодную на ладе приора: ремонт

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

Что такое моторчик стеклоочистителя?

Все легковые, грузовые и прочие транспортные средства уже с завода обязательно оснащаются механизмами для очистки стекол, теже щетки стеклоочистителя. В стандартном виде, он представляет собой два держателя с резинками на лобовом стекле и один держатель на заднем стекле (для автомобилей с кузовом «универсал» или «хэтчбэк»). Все стеклоочистители поддерживают три режима работы, в процессе которого они передвигаются быстро, медленно или в прерывистом темпе.

Механизм стеклоочистителя нуждается в небольшом обслуживании. С интервалом обслуживания нанесите некоторое количество масла на валы стеклоочистителя наружу. Если они будут падать, двигатель может гореть. В системе стеклоочистителя с толкателем шестерня вращает кривошип, который приводит в движение толкатель. Повернутый к нему — шатун, который несет рычаги стеклоочистителей.

Большинство проблем возникает в связи. Существует два типа соединений: толкатель и колесо и стойка. Соединение молнии с колесом имеет длинный и гибкий стержень, заключенный в трубу. Это перемещается вперед и назад с помощью шестерни и шатуна двигателя.

Все стеклоочистители снабжаются специальным электродвигателем с редукторной передачей крутящего момента. На валу двигателя крепится два механизма предназначенных для работы стеклоочистителей. Один поворачивает дворники до определенного положения на лобовом стекле, а второй отвечает за перемещение очистителей в исходное положение. Система рычагов поддерживает стеклоочистители на протяжении всей работы.

Подключение колеса и стойки

В стойке и колесной системе шатун из зубчатого колеса скользит по гибкой стойке взад и вперед. Заслонка для молнии может быть согнута от двигателя до лобового стекла. Оси рычагов стеклоочистителя устанавливаются на звездочки, которые захватывают стойку, чтобы обеспечить движение качения. Колеса, которые установлены в носике, зазубрены и скреплены резьбой, открытой в стойке. Колеса преобразуют движение стойки в качающееся движение рычагов стеклоочистителя, которые расположены на осях колес. Другим типом соединения является толкатель, который поворачивается на рычаге переключения передач. Толкатель тянет и выталкивает из жесткого горизонтального штока с осью на каждом конце.

По сути, электродвигатель вращается без остановок, а за перемещение дворников отвечает специальный механизм, который допускает их поворот и быстрый возврат в исходное положение. Этот механизм называется трапеция стеклоочистителя. Он состоит из комплекса рычагов, которые и перемещают дворники по лобовому стеклу.

Помимо стеклоочистителей, за нормальный обзор на фронтальную часть дороги отвечает и система омывания стекол. Он представляет собой бачок со специальной жидкостью, которая под действием установленного в бачке насоса, закачивается в систему и разбрызгивается на лобовом стекле

Крайне важно, чтобы эти механизмы были всегда в исправном и рабочем состоянии. Это связано с тем, что в запланированный день поездки погода может запросто испортиться и движение с неисправной системой стеклоочистителей может стать очень опасной

Обслуживание соединения стеклоочистителя

Застежка-молния прикреплена к двигателю гайкой. Механизм колес может быть подвержен прилипанию, колеса будут изнашиваться и излишне играть, что позволит рычагам стеклоочистителей зайти слишком далеко. Чтобы проверить, прилипает ли колесо, поднимите рычаги стеклоочистителя и снимите крышку коробки передач двигателя. Отвинтите гайку, закрепив носик на коробке передач. Затем выпустить молнию шатуна пути удаления предохранительного кольца и шайбы. Прикрепите пружинный баланс на конце стойки, держите носик и потяните стойку до тех пор, пока стеклоочиститель не сдвинется. Требуемое усилие не должно превышать 2, 7 кг. Если требуется больше силы, колесо и стойка могут потребовать смазки. Вы можете сделать кривую вручную. Удалите два винта, которые удерживают колеса вместе. Дайте смазку с высокой температурой плавления.

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Правда, если вовремя снять деталь и провести соответствующий ремонт, заменив предохранитель, скорее всего неисправность будет устранена за короткие сроки. При условии, что всё сделано правильно, стеклоочиститель начнёт работать в штатном режиме, как прежде.

Не исключается развитие тех случаев, когда прибор способен работать лишь в конкретном скоростном режиме. Такая проблема носит совершенно другой характер и кроется в неполадках переключателя или резистора. Здесь щёточки вовсе не приходят в нижнее положение, из-за чего появляется необходимость регулировки механизма остановки.

Ситуации, когда при запуске стеклоочистителя слышны странные звуки и шум, тоже не являются редкостью. Если такие феномены никак не связаны с сухостью стекла, возможно речь идёт о какой-нибудь более серьёзной проблеме.

Как уже говорилось выше, конструктивные характеристики мотора дворников крайне просты и понятны. На пальчиках находятся небольшие щёточные рычаги, которые чаще всего издают неприятный звук. Иногда случается такое, что механизм начинает закисать во втулках кронштейна из-за нарушения защиты. В итоге, внутрь попадает грязь и вода.

Если после окончательной проверки устройства любые неисправности так и не обнаружены, но при этом шум по-прежнему не даёт спокойно жить, не исключается необходимость проведения замены моторчика. Теперь следует отключить прибор от электрического питания, а затем приступать к работе по демонтажу.

Устранение неисправностей моторчика

Бывает несколько разных вариантов поломки. Электродвигатель перестал работать, предохранить из биметалла тоже неисправный, при этом целостность плавкой вставки, которая является незаменимой частью цепи питания, по-прежнему сохранена.

В таком случае следует провести полный анализ проводки, качество соединения контактов и локализировать возможные неполадки. Если проблемы с проводкой отсутствуют, скорее всего нужно оценить состояние переключателя дворников. Любые неисправные заточки и мелкие детали нужно снять и заменить. Не исключается риск поломки двигателя, что связано с подгоранием контактов или залипанием щёток.

Здесь вам понадобится выполнить ремонт моторчика, что подразумевает полноценную замену вышедших из строя частей и тщательную очистку от загрязнений. А также необходимо посмотреть на состояние проводов, идущих к мотору и колодкам. На следующем этапе придётся провести полную диагностику предохранителя из биметалла.

Его тщательно очищают от загрязнений, а если это невозможно, заменяют новый

Если ситуация не поменялась, обратите внимание на целостность обмотки якоря моторчика. При отсутствии цепи необходимо заменить якорь или всю конструкцию

Ещё одна ситуация выглядит совершенно другим образом. В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла.

По-особому сложным бывает ремонт в тех случаях, где происходит короткое замыкание в якорной цепи. Здесь необходимо определиться с одним из двух решений: заменить якорь или редуктор.

Бывают случаи, что моторчик перестаёт функционировать в режиме прерывистой работы. Чаще всего, проблему объясняют какие-нибудь неполадки с реле или переключателем. Оба варианта подразумевают замену неисправного узла.

Если остановка стеклоочистителей, работающих в прерывистом режиме, по-прежнему не происходит, скорее всего речь идёт о поломке концевого выключателя или реле. В первом варианте пружинная пластинка попросту не дожимается кулачком шестерни редуктора. Чтобы решить проблему, её нужно слегка подогнуть.

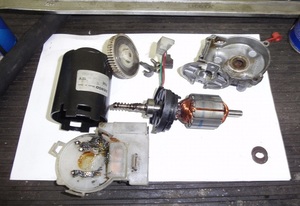

Устройство моторчика

Электродвигатель в «дворниках» также называется моторедуктором, и в современных версиях обычно является трехщеточным. Моторчик может иметь несколько скоростей, при этом его рабочие усилия вырабатываются за счет постоянных магнитов. Состав данного агрегата можно представить так:

• корпус (для редуктора и самого электродвигателя);
• якорь, а также задняя и передняя втулки его вала;
• выходной вал;
• ведомая шестеренка;
• траверса, имеющая фиксаторы для щеток;
• кольцо из войлока;
• коллектор;
• постоянный магнит;
• механизм промежуточных шестеренок.

В некоторых исполнениях моторчик стеклоочистителя включает также системы защиты – в этом качестве используются термобиметаллические предохранители, защитные механизмы от перегрузок, а дроссели с конденсаторами снижают и радиопомехи.

Демонтаж устройства

В редких случаях моторчик переднего или заднего стеклоочистителя перестаёт работать по причине какого-нибудь заводского дефекта. Проблема встречается крайне редко, однако, если вы стали её жертвой, ничего не остаётся, как начинать особый ремонт.

Чтобы выполнить процедуру успешно, проведите полный демонтаж. Не секрет, что такой процесс довольно хлопотный и длительный. В особенности, если приходится ремонтировать деталь от старых автомобилей, таких как, «Таврия», «КАМАЗ», «Приора» и так далее. В этом случае придётся использовать несколько отдельных этапов, включая откручивание гаек, выполняющих роль крепежа для рычагов.

В дальнейшем можно приступать к снятию самих рычагов с конусных шлицев привода. Если на этом этапе у вас возникают какие-нибудь трудности, шлицы можно обработать проникающей смазкой. Далее, проводится демонтаж приводов рычага, путём откручивания гаек, а также снятие резиновых прокладок и пластмассовых втулок.

В жгуте колодка проводов отсоединяется и вытягивается при использовании приподнятого края уплотнителя, через специальную прорезь в перегородке моторного отсека. Следующее действие заключается в изъятии стеклоочистителя.

Теперь придётся открутить шайбу со снятого прибора и демонтировать пружинный фиксатор. А также не обойтись без отсоединения тяги. В итоге вам останется провести демонтаж трёх болтов и достать двигатель. После полноценного визуального осмотра, начинайте заменять любые неисправные детали.

Если же это не даёт никаких результатов, единственным выходом из ситуации станет покупка нового моторчика. Если же проблема устранена, сборку системы очистки стёкол необходимо выполнить в обратном порядке.

Особенности замены и схема

Если после тщательной диагностики вам удалось определить неисправность моторчика, задумайтесь о замене вышедшего из строя узла. На этом этапе отсутствуют какие-нибудь особые сложности, поэтому даже неопытный новичок с лёгкостью решит вопрос.

Правда вы должны понимать, что особенности процедуры бывают разными в зависимости от модели того или иного транспортного средства.

Поэтому перед тем как выполнить серию каких-нибудь действий обратите внимание на технические особенности системы, ознакомьтесь с сервисным руководством к авто

1. Первым делом вы должны провести откручивание гаек, фиксирующих рычаг щёток. Здесь не помешает помощь гаечного ключа. Затем демонтируйте их из места монтажа. При возникновении сложностей используйте проникающую смазку.
2. Затем необходимо снять приводы рычага, выкрутив гайки их фиксации.
3. На следующем этапе остаётся отключить разъём с проводами в жгуте, приподнять одну часть уплотнителя через образовавшее отверстие.
4. В результате остаётся выполнить демонтаж самого стеклоочистителя. Затем следует снять шайбу и пружинное крепление. После успешной реализации таких целей, остаётся отсоединить тяну, выкрутить три винта и извлечь моторчик. Ремонт узла характеризуется особой простотой и скоростью выполнения.

Отказ стеклоочистителей во время внезапно начавшегося дождя или снегопада – вещь очень неприятная. В этом случае до устранения всех неполадок вы просто лишены возможности двигаться, так как видимость может упасть практически до нуля. Именно поэтому лучше даже при более благоприятной погоде заранее убедиться в том, что «дворники» работают безотказно.

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Требования к стеклоочистителям.

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Способы подключения стеклоочистителей.

Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.

При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.

Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.

Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.

На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.
