Звуковой сигнал ваз 2107: устройство, неисправности и ремонт

Как починить автомобильный сигнал, инструкция к применению

Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.

Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина. Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.

Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.

В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал. Приступим.

Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.

Установка более мощного звукового сигнала через реле Yamaha YBR 125

Guest

Решил поменять звуковой сигнал на более мощный.

Известно два типа звуковых сигналов: шумовой безрупорный и тональный рупорный. Считается, что безрупорные сигналы более пронзительные и неприятные для слуха, и рекомендуются для применения на трассах и в шумных условиях. Рупорные (улитки) больше подходят для городских условий. Рупорные сигналы устанавливаются, как правило, парами (высокий и низкий тона). Для себя я остановился на безрупорном варианте (громком и пронзительном).

В магазине автозапчастей был куплен гудок от нового ВАЗа, большой и с двумя клеммами ((+) и (-), от старых идут «улитки» с одним контактом (+) и заземлением на массу). Стоимость сего девайса составила 120 руб. Поскольку родной сигнал был рассчитан на силу тока всего в 1.5А, а новый – 5А, то решил подключить его через реле, чтобы не испортить стандартную кнопку. Купил в тех же автозапчастях простейшее 4х контактное реле на 30А (60 руб.). Так же понадобятся примерно 1.5 метра провода и 4 клеммы («мама», с изоляцией).

Примерная схема подключения в прикрепленном файле (скопировано с www.niva.faq.msk.ru). Подписи контактов на реле соответствуют рисунку.

Применительно к YBR: Снимаем со штатного гудка провода. Розовый идет к кнопке сигнала (-), коричневый — от аккумулятора (+). В штатной схеме сигнал постоянно запитывается (даже при выключенном зажигании), что совсем не есть гуд в наших влажных климатических условиях.

Подключаем розовый провод на контакт 85

реле, коричневый на контакт86 . Теперь при нажатии на кнопку сигнала слышится щелчок – реле замыкает контакты30 и87 .

Зачищаем коричневый провод и приматываем к нему короткий проводок. Подключаем его к контакту 30

. Теперь (+) постоянно подается на контакты86 и30 . Берем 2 длинных провода. Один подключаем к контакту87 , второй – к ближайшему (-). Я в данном случае просто зачистил розовый провод и подключил второй провод к нему. Накидываем этм провода на контакты гудка. Все готово, можно пугать соседей /images/smilies/wink.gif

Теперь по поводу размещения. Реле привинтил на место штатного сигнала (оно с ушком, как раз под стандартную гайку). Сам звуковой сигнал прикрепил слева под декоративный воздухозаборник (там, где он установлен у европейской версии), под стандартное крепление. Использовал кронштейны, которые были в комплекте (просто согнул их на 90 градусов в верхней части).

Взаимозаменяемость сигнала

Если отремонтировать сигнальное устройство невозможно, его нужно заменить другим.

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

  1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
  2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
  3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

При выборе звукового устройства следует обратить внимание на несколько нюансов:

Перед покупкой следует оценить возможности аккумулятора

Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии.
У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор.
Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов.
Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В

Следует учесть, что использование «крякалок» и спецсигналов запрещено.

Принцип работы устройства

Резисторы R1 (10к), R2 (10k) и R3 (18k) представляют собой входной делитель напряжения и сумматор стерео сигнала, а также R3 устанавливает на входе потенциал массы в случае, если вход не подключен или источник сигнала выключен. Светодиоды D1 (1N4148) и D2 (1N4148) защищают усилитель U1 от повышенного напряжения на его входе, которое может появиться в момент, когда система обнаруживает присутствие сигнала на выходе.

Детектор звукового сигнала — плата с деталями

Так как операционный усилитель U1A питается несимметричным напряжением, необходимо создание нужного напряжения — половина питания. Эта задача возлагается на делитель R7 (10k), R8 (10k) и R6 (100k), а конденсатор C3 (100uF/35V) фильтрует это напряжение. Резисторы R4 (1к) и R5 (100k) определяют усиление U1A для полезного сигнала на уровне 100, в то время как C2 (100uF/35V) делает для постоянных сигналов усиление равным 1.

Детектор звука самодельный

Половина напряжения питания доступна благодаря R7 и R8 — это нужно для создания опорного напряжения для компаратора, построенного на другой половине усилителя U1. Регулировка опорного напряжения производится с помощью делителя, собранного с PR1 (22k) и R9 (100k), а его фильтрация обеспечивается конденсатором C5 (100nF). В результате потенциометром PR1 выполняется регулировка чувствительности всей системы. Резистор R11 (100 Ом) ограничивает ток зарядки С8 (100uF/35V), а диод D3 препятствует разрядке этого конденсатора, когда выход компаратора U1A в состоянии низкого потенциала (неактивный). С помощью резистора R10 (470k) установлено время разрядки конденсатора C8, то есть время задержки выключения выхода, так что пропадание сигнала влечёт за собой задержку примерно 20 секунд.

Осуществляем диагностику сигнала и кнопки его включения

  • подгорели или сильно загрязнились контакты, расположенные непосредственно в корпусе прибора;
  • сигнал неправильно настроен, из-за чего гудок звучит очень тихо или не слышен вообще.

Устранение неполадок выполняется путем регулировки сигнала (для этого нужно просто повернуть специальный винт, установленный в задней части корпуса) и зачистке контактов.

Еще одна причина, по которой может не работать сигнал – сломанная или изношенная кнопка. Для восстановления ее нормального функционирования можно либо заменить деталь целиком, либо опять же привести в идеальный порядок контакты, к которым подключаются провода.

Как видите, для диагностики и ремонта звукового сигнала вам не придется ехать в автосервис. Практически любые работы можно легко выполнить своими руками, не тратя на них много времени. Мы лишь настоятельно рекомендуем не тянуть с этим, чтобы не подвергать себя опасности дорожно-транспортного происшествия из-за неработающего клаксона.

Почему не работает звуковой сигнал на ВАЗ-2112 фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

  1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
  2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
  3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

  1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя. Саморез крепления решётки радиатора
  2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима. Важный крепёжный элемент – зажим
  3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

ОХРАННЫЕ ПОВЕРХНОСТНЫЕ ЗВУКОВЫЕ ИЗВЕЩАТЕЛИ

Принципы обработки сигнала акустическими охранными датчиками мы рассмотрели, теперь давайте перейдем к способам передачи извещений. По сути своей их два:

  • проводной;
  • и беспроводной.

В первом случае для работы извещателей в составе системы охранной сигнализации требуется физическая соединительная линия. К ней можно подключать датчики, имеющие релейный выход и адресные устройства. Первые обладают минимальной информативностью, поскольку реле имеет два положения — замкнутое и разомкнутое.

Таким образом, получаем состояния «норма», соответствующее режиму охраны и, как бы я его назвал «все остальное». Здесь может быть и снятие с охраны и неисправность прибора и режим тревоги. Идентифицировать причину срабатывания реле на стороне датчика невозможно. Кроме того, при наличии в шлейфе сигнализации нескольких поверхностных датчиков, оперативно определить сработавший мы тоже не имеем возможности.

От указанных недостатков свободны адресные звуковые извещатели поверхностного типа.

Принцип их действия заложен в самом названии — каждое устройство имеет индивидуальный свой адрес, по которому и идентифицируется в системе сигнализации. Вся информация передается в цифровом коде, поэтому появляется возможность формирования более чем двух извещений, например:

  • норма;
  • неисправность;
  • тревога.

Дополнительный плюс — возможность использования одной линии для значительного количества извещателей.

Если возникает желание по той или иной причине избавиться от проводов, то следует использовать беспроводные акустические извещатели. Кстати, все беспроводные устройства по определению являются адресными, а про их достоинства и недостатки можно почитать здесь.

Теперь давайте посмотрим какие конкретные модели поверхностных звуковых датчиков нам может предложить современный рынок систем безопасности. Ограничимся наиболее популярными моделями, которыми на сегодняшний день являются:

  • Астра-с — производитель ЗАО НТЦ «ТЕКО» г. Казань;
  • Стекло-3 — производитель ЗАО «Риэлта» г. С-Петербург;
  • Арфа — производитель «Аргус спектр» г. С-Петербург.

Все они проводные, формирующие сигнал тревоги размыканием контактов реле.

Астра-С.

Один из самых популярных акустических поверхностных извещателей. При дальности действия до 6 метров позволяет контролировать различные типы остекленных поверхностей (обычные и защищенные полимерной пленкой, армированные, многослойные и закаленные).

Исполнение проводное, так сказать «классика жанра». Цена средняя по сравнению с другими моделями. Выпускается достаточно давно, поэтому «на слуху» у многих инсталляторов. Однако, никакими экстраординарными параметрами не отличается. Есть похожие по характеристиками более дешевые модели того же производителя, например: Астра 531АК, Астра-612.

Стекло-3.

Дороже чем Астра, давайте посмотрим за счет чего. Во первых, дальность действия 9 метров против 6. Во вторых, имеет более совершенные заявленные алгоритмы обработки сигнала и несколько более широкий функционал, что далеко не всегда критично.

Кстати, эта торговая марка известна тоже достаточно давно и имеет ряд модификаций: Стекло-2 (питается по шлейфу сигнализации), Стекло-3М.

Арфа.

Мне кажется, для дома или дачи оптимальна все-таки линейка моделей Астра, поскольку она более бюджетна, но, подчеркиваю, — это мое личное мнение, правда основанное на достаточном опыте.

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  1. сигналы от Волги с «массой» на корпусе
  2. реле типа 90.3747 с фланцем крепления
  3. колодка для реле
  4. клеммы «мама» широкая
  5. термоусаживаемая трубка (ТУТ)
  6. провод многожильный сечением 2.5 мм. кв.
  7. колодка под ножевой предохранитель
  8. предохранитель на 20 А
  9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

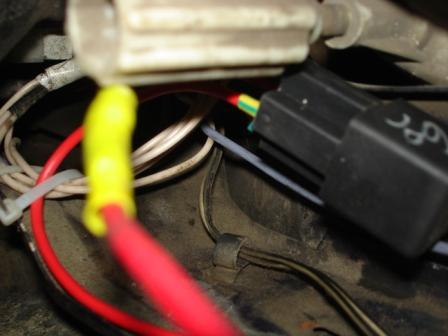

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
