Неисправности и ремонт панели приборов ваз 2106

Тюнинг торпеды

Торпедой называется верхняя передняя панель автомобиля. Она представляет собой цельную металлическую конструкцию, покрытую полимерной пеной и плёнкой. В ней установлены щиток приборов, бардачок, отопитель салона, дефлекторы воздуховодов, часы.

Передняя панель является важным элементом интерьера, который можно тюнинговать разными способами: заменить торпеду полностью на новую, покрасить жидкой резиной, обклеить гладкую поверхность торпеды кожей, плёнкой или флоком. Перед началом работ по тюнингу нужно снять панель.

Демонтаж торпеды

Снятие консоли происходит следующим образом:

1. Отвернув четыре винта крепления, убираем вещевую полку.

2. Снимаем панель радиоприёмника. Для этого в самом низу отворачиваем саморезы с обеих сторон, после выкручиваем верхний правый винт крепления панели. Аккуратно, поддев отвёрткой, из панели радиоприёмника вынимаем планку с дополнительными органами управления. Под этой планкой находится ещё два самореза, которые также необходимо открутить и, придерживая монтажную планку, снимаем панель радиоприёмника.

3. Демонтируем левую и правую декоративные накладки стоек ветрового стекла.
4. Отсоединяем декоративные накладки рулевой колонки, которые закреплены на пяти саморезах.

5. Далее снимаем панель комбинации приборов. Для этого отвёрткой подцепляем панель в местах крепления фиксаторов и вытаскиваем её немного наружу. Отсоединяем от спидометра трос. Маркируем пакетники проводов так, чтобы при установке не запутаться, и разъединяем их. Снимаем щиток приборов.

6. Поднимаем торпеду вверх и на себя. Теперь её можно достать из салона машины.

Варианты тюнинга торпеды ВАЗ 2106

Существует несколько возможностей тюнинга торпеды:

• можно заменить штатную торпеду на новую из отечественных или импортных автомобилей. Она устанавливается целиком с приборами. Так как детали в «классике» взаимозаменяемые, то на «шестёрку» подходят панели от ВАЗ 2105, ВАЗ 2107;
• покрыть торпеду жидкой резиной. Этот вариант исполнения трудоёмкий, при этом такое покрытие недолговечно и со временем начнёт трескаться. Периодически его будет необходимо обновлять. Большим плюсом этого способа является его низкая стоимость;
• перетяжка торпеды виниловой плёнкой, флоком, автомобильной кожей или кожзаменителем. Этот способ улучшения самый эффективный, но скрупулёзный и трудоёмкий. Для выполнения работ необходимо демонтировать торпеду и снять с неё мерки. Лучше всего сделать выкройку из флизелина. По выкройке вырезать составные части. Сшить все детали выкройки крепкими нитками. Работать желательно аккуратно, чтобы не образовывались складки на материале, которые будут портить внешний вид. Затем обработать поверхность консоли термоклеем, натянуть чехол. И, воспользовавшись строительным феном, приклеить чехол.

Обтянутая кожей торпеда смотрится эффектно

Модернизация панели приборов

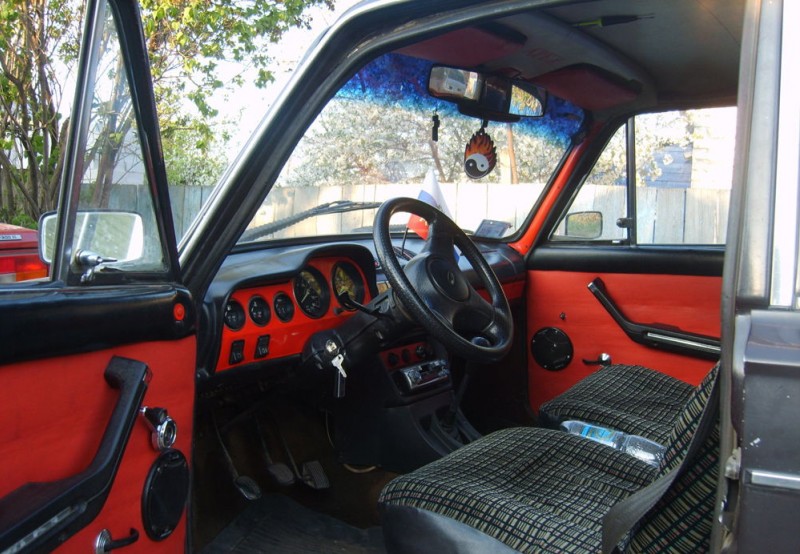

Часто можно увидеть фото салона ВАЗ 2106 со стильной панелью приборов, которая при взгляде на автомобиль сразу приковывает внимание к себе. Это и естественно, обзор автомобиля со всех окон наиболее ясно показывает водительскую панель приборов, поэтому модернизацию панели в ваз 2106 салон своими руками можно провести наиболее простым образом: взять панель от БМВ Е-36 и установить ее на место панели приборов «шестерки»

Правда, потребуются услуги опытного автоэлектрика для полного подключения функционала приборной панели, однако это самый недорогой способ модернизации этого элемента салона «шестерки». Самым простым способом, доступным для каждого автолюбителя, который хоть раз держал в руках отвертку, является замена шкал приборов на более яркие и красочные изделия.

При смене приборной панели следует особое внимание обратить на подключение освещения салона «шестерки», которое так необходимо в вечернее и ночное время суток, а также на подсветку салона и водительского ящика для мелких вещей

Немаловажное значение имеет обшивка салона ВАЗ «шестой» модели, точнее ее состояние. Если автомобиль пробыл в эксплуатации значительное время, то и ткань обшивки истрепалась и потерлась, а это сразу портит первоначальное впечатление от тюнингованного салона

Достаточно интересно смотрится светодиодная лента с так называемыми «бегущими огнями», подсоединенная параллельно тормозным фонарям и выложенная по периметру заднего стекла

Если автомобиль пробыл в эксплуатации значительное время, то и ткань обшивки истрепалась и потерлась, а это сразу портит первоначальное впечатление от тюнингованного салона. Достаточно интересно смотрится светодиодная лента с так называемыми «бегущими огнями», подсоединенная параллельно тормозным фонарям и выложенная по периметру заднего стекла

Немаловажное значение имеет обшивка салона ВАЗ «шестой» модели, точнее ее состояние. Если автомобиль пробыл в эксплуатации значительное время, то и ткань обшивки истрепалась и потерлась, а это сразу портит первоначальное впечатление от тюнингованного салона

Достаточно интересно смотрится светодиодная лента с так называемыми «бегущими огнями», подсоединенная параллельно тормозным фонарям и выложенная по периметру заднего стекла.

На нашем интернет – ресурсе можно посмотреть видео «тюнинг салона авто ВАЗ 2106», где предлагаются многочисленные варианты модернизации салонного отсека «шестерки».

Идеи модернизации: фары и все остальное

Фары – глаза автомобиля. Со временем стекла тускнеют, желтеют, а то и вовсе приходят в негодность. Но не это служит причиной для их доработки или полной замены, а желание превратить ваз в зверя с яркими, мощными фарами.

Как ни странно, простой способ улучшения – полная замена. Стоит отметить, что кузовные запчасти на ваз 2106 схожи с деталями BMW, потому менять старые фары будем на новые от BMW.

Процесс не займет много времени. Открываем капот и, выполнив необходимые действия, достаем старые фары. Примеряем новую фару и просверливаем необходимые для установки отверстия, после чего устанавливаем ее и закручиваем крепления. Осталось только грамотно настроить свет, и работа завершена.

Если вы не нашли запчасти на ваз 2106 от инормарок, но все еще желаете обновить фары, потребуется посетить автомагазин и приобрести несколько диодов, которые разнообразят внешний вид авто.

Ангельские глазки придают 2106 брутальности отечественному автопрому

Работаем с панелью приборов

Чтобы шокировать окружающих и доставить себе удовольствие, осуществим тюнинг панели приборов ваз 2106 с помощью светодиодов.

Популярный аксессуар – светодиодная лента. Установить ее самостоятельно несложно, а широкий спектр цветов и яркость привлекает владельцев авто.

Подключается подсветка двумя способами: напрямую к аккумулятору и к проводам, ведущим к торпеде авто. Первый способ привлекает своей надежностью, второй же подкупает возможностью включения подсветки сразу во время зажигания.

Позаботьтесь о наличии двух проводов, выключателей и предохранителя

Устанавливая последний, обратите внимание, что он должен находиться близко к АКБ. Припаяв первый провод, наденьте на него защитную трубку, затем подсоедините второй провод к аккумулятору

Но тюнинг ваз 2106 на этом незакончен.

Установка двойного стеклопакета

Большинство владельцев авто мечтают установить двойные стекла на ваз. Зачем мечтать, если осуществить задумку несложно?

Так как второе стекло тонированное. оно размещается изнутри автомобиля. Обрезаем с нижнего ребра так, чтобы при установке оставался виден угол стекла и между двумя стеклами было расстояние около 1 мм, иначе поверхности поцарапаются друг об друга. Не забудьте, что при монтаже второго стекла вес двери увеличиться.

Смелые автолюбители не забудут про тюнинг бампера ваз 2106, он позволяет осуществить все задумки и выразить характер автовладельца, с помощью всевозможных рисунков или даже целых сюжетов на бампере. Самостоятельно осуществить покраску непросто, потому лучше обратиться в СТО.

Не бойтесь экспериментировать, и тогда автомобиль станет самым заметным на дороге.

• Аэрография
• Дефекты покраски
• Кузовной ремонт
• Материалы
• Оборудование
• Покрасочная камера
• Салон
• Теория покраски
• Тюнинг

• Хотите узнать, как убрать вмятины на машине различными способами
• Вы не знаете сколько материала надо, чтобы покрасить авто: тайна маляра
• Как удалить коррозию с автомобиля и ржавчину
• Удаляем ржавчину на кузове машины: простое решение
• Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

• Июль 2017
• Март 2017
• Август 2016
• Июль 2016
• Июнь 2016
• Май 2016
• Март 2016
• Февраль 2016

Продолжение

Продолжим снятие самой панели. Ключом на 10 отворачиваем 4 гайки, фигурной отверткой – саморезы и аккуратно снимаем всю панель. Ну вот, один из самых больших шагов сделан, настало время облицовок дверей.

Снятие обшивок дверей ВАЗ 2106

Начнем с передней двери. Выворачиваем штифт блокировки замков и отворачиваем саморез, который крепить накладку под стекла.Теперь настала очередь снять окантовку внутренней ручки открывания.

• Затем откручиваем винты крепления ручки с подлокотником и снимаем уже их.
• Теперь нужно поочередно аккуратно достать клипсы из отверстий в корпусе двери.

Аналогично проводим снятие облицовки на остальных дверях.

Снятие сидений ВАЗ 2106

Передние сидения ВАЗ 2106 крепятся к кузову при помощи 4 болтов, которые утоплены в салазках. Для того, чтобы открутить те болты, что спереди, необходимо сдвинуть сиденье как можно больше назад, затем вперед, чтобы открутить задние крепления. Аналогично снимаем второе сидение. Для снятия задней спинки, необходимо приподнять ее, чтобы язычки выскользнули из «ушей». Сама же подушка просто снимается вверх. Как видно, сидения снимаются довольно просто, если салазки хорошо скользят

При снятии передних кресел особое внимание нужно уделить сохранности роликов и направляющих, которые находятся внутри. Здесь же снимем из заднюю полку, которая крепится при помощи загнутых язычков

Снятие крыши ВАЗ 2106

Здесь нужно сделать некоторое отступление. Дело в том, что есть реэкспортные варианты ВАЗ 2106, где применяется цельная крыша без удочек. Рассмотрим поочередно тот и другой варианты.

А) Вариант для внутреннего рынка

В этом случае крыша представляет собой мягкую сетчатую обивку, натянутую на каркас, и прикрепленную к кузову при помощи скоб. Тогда первым шагом снимаем все скобы, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверями.

За ними снимаем солнцезащитные козырьки, основу для них и зеркало заднего вида.

А затем вытаскиваем удочки из креплений. Как правило, в старых автомобилях внутренняя часть крыши содержит очень много пыли, поэтому стоит это учитывать.

Б) Реэкспортный вариант

Здесь все гораздо проще, но есть один существенный минус: кроме как через лобовое или заднее стекло ее просто не вытащить.

Здесь козырьки крепятся несколько по-иному, даже проще. Нужно открутить два винта с одной стороны и один с другой.

Теперь очередь зеркала заднего вида.

Откручиваем по кругу ручки над дверями и плафон в центре: теперь можно свободно выносить крышу в окно.

Снятие ковра

Во многих автомобилях используется ковровое покрытие, оно неплохо выглядит и, в то же время, в сочетании с коврами, является практичным и удобным. Дело в том, что ковры заводского изготовления в точности повторяют рельеф днища, поэтому самостоятельное изготовление без надрезов, в принципе, невозможно. У нас нет практически никаких органов, которые бы держали его, он закреплен только по периметру и в центре. Начнем спереди.

Во-первых, откручиваем все саморезы, которые вкручены прямо в кузов. После этого снимаем накладки брызговиков спереди.

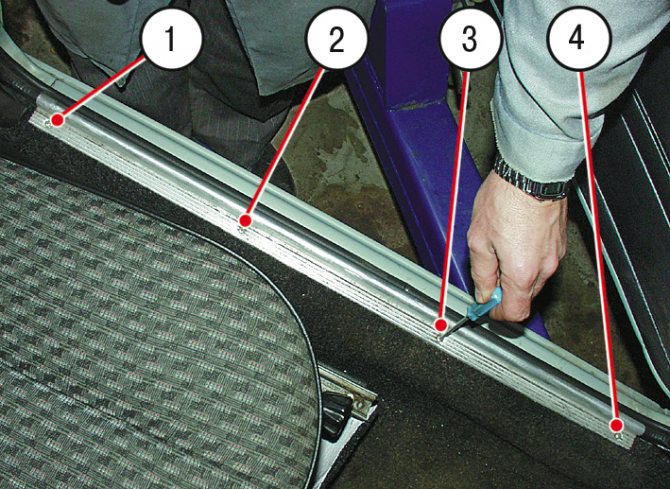

Далее нужно отвинтить множество шурупов накладок на пороги. Вместе с накладками снимаем и резиновые уплотнители. Плавно переходим к середине и центральной стойке.

На ней откручиваем пластмассовую накладку у основания, а так же ремень безопасности. С самой же стойки нужно отсоединить панельку и вытянуть плафон, при его наличии.

Сзади отгибаем язычки и переходим к центру. Здесь откручиваем чехол рычага стояночного тормоза и замки ремней безопасности.

Ну вот, все откручено, все отвинчено. Ковер состоит из двух частей, которые снимаются независимо друг от друга. Если этого не происходит, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а спереди торчит пучок проводов. Если картина такова, то все сделано правильно. На этом этапе можно проложить резиновые уплотнители под крепежные болты, уложить дополнительный слой шумоизоляции. Для этой цели прекрасно подходит самоклеящийся строительный утеплитель, который можно уложить даже на внутреннюю сторону шубы.

Кроме того, сейчас самое время разобраться с заедающими механизмами открывания дверей, стеклоподъемников. В общем, в таком состоянии все доступно и как на ладони.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации торпеды занимает тюнинг приборов транспортного средства. Отечественные машины УАЗ отличаются непрезентабельной приборной панелью. Тюнинг приборной панели ВАЗ-2106 можно осуществить в нескольких направлениях. Во-первых, тюнингу подвергается панель приборов, во-вторых, модернизация необходима также для самих приборов автомобиля.

Для усовершенствования вида приборки можно использовать специальную накладку, для установки которой надо демонтировать часть торпеды, где находится панель приборов

Дальше важно приборку обезжирить и обработать наждачной бумагой. Аналогично обрабатывается и специальная накладка

Потом поверхности, которые необходимо скрепить, обрабатываются клеем и соединяются. После полного высыхания обновлённую тюнинговую панель можно установить на место, если вы не будете преображать приборы и датчики. Если приборы также будут подвергаться тюнингу, тогда сборку надо отложить до полной готовности тюнинговых элементов.

Тюнинг панели приборов ВАЗ-2106 включает в себя не только эстетическую сторону преображения, а и практическую. ВАЗ-2106 имеет тусклую панель приборов, что может быть небезопасно в тёмное время суток. Для улучшения вида и повышения безопасности часто используется светодиодный тюнинг приборки ВАЗ-2106. Параллельно с помощью самоклеящейся плёнки, маркеров и краски для стрелок обновляется вид приборов, добавляется им контрастности. Если шкалы на приборах уже потеряли свой вид, их можно также заменить, распечатав новые из интернета. Для улучшения вида приборов и датчиков можно добавить в них светодиодные элементы, что улучшит видимость приборов в тёмное время суток.

Особое внимание при модернизации важно уделить спидометру ВАЗ-2106. На приборной панели рядом расположены спидометр и тахометр, которые показывают скорость автомобиля и количество оборотов мотора. Произвести демонтаж спидометра чуть сложнее, чем остальных элементов

Для того чтобы вытянуть спидометр, сначала отжимаются фиксаторы приборной панели и приборка подаётся незначительно на себя. Дальше надо открутить трос спидометра, прикреплённый к задней части изделия. После отсоединяются крепления, аккуратно снимается трос механизма ежедневного километража

Произвести демонтаж спидометра чуть сложнее, чем остальных элементов. Для того чтобы вытянуть спидометр, сначала отжимаются фиксаторы приборной панели и приборка подаётся незначительно на себя. Дальше надо открутить трос спидометра, прикреплённый к задней части изделия. После отсоединяются крепления, аккуратно снимается трос механизма ежедневного километража.

Тюнинг спидометра можно провести аналогично всем приборам с помощью светодиодов, обновления шкал и стрелок. При необходимости можно заменить трос спидометра и привод на новые изделия. Замена осуществляется на подъёмнике или яме. А также некоторые автовладельцы производят замену спидометра электронным вариантом, тогда трос спидометра будет лишним, его надо будет демонтировать. Для монтажа электронного спидометра понадобится дополнительно импульсивный датчик с проводами и резьбой М18. Согласно схеме подключения нового изделия осуществляется дополнительная пайка

При монтаже важно плюс тахометра и спидометра подключить совместно, чтобы они показывали синхронные результаты

После преображения всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

В чем новизна

Контактная система зажигания Электрическая схема ВАЗ с классическим зажиганием Обозначение узлов с описанием, показанных на электросхеме: Фара головного освещения.

Нововведение оказало влияние на российский рынок автомобилей.

Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Это было связано с тем, что контакты прерывателя постоянно пригорали и приходили в негодность уже после пяти — восьми тысяч пробега. При прокручивании стартера на катушку зажигания начинает поступать разряд.

Статья по теме: Правила прокладки силовых кабелей в земле

До года включительно на ВАЗ устанавливалось зажигание контактного типа. Регулировка оборотов двигателя на холостом ходу. Упрощение обслуживания системы зажигания.

Замена дополнительного предохранителя очистителя фар Предохранители очистителей фар защищают обмотку электродвигателей. Замененные провода следует аккуратно проложить по штатному маршруту. Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Полезно почитать.

Разобраться во всем хитросплетении элементов электропроводки, найти выключатель сигнализатора прикрытия воздушной или реле очистителей ветрового стекла и фар поможет детальная схема проводки ВАЗ Указатели поворотов, расположенные на боковой стороне передних крыльев.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем Основное новшество — замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Состояние предохранителя штыревого типа видно через окошечко сверху. Электронные устройства включены в общую электросхему автомобиля. Также причина может крыться в выходе из строя замка зажигания.
Вентилятор системы охлаждения не включается на инжекторном автомобиле. В чём причина.

Накладки на приборную панель ВАЗ-2106

Тюнинг указанной части транспортного средства проводят посредством установки специальной накладки. Этот элемент выступает не только в качестве украшения, но и несет защитную опцию в салоне. Цена вопроса – в районе двух тысяч рублей. Для монтажа яркой накладки понадобится снятие торпеды. Это решается путем отвинчивания фиксирующих болтов. Демонтированную деталь тщательно протирают от пыли и обезжиривают.

Снятую торпеду обрабатывают наждачной бумагой и обмазывают клеевым составом. После этого, аккуратно устанавливают накладку и выжидают время высыхания клея. Во избежание скрипа новой детали ее дополнительно фиксируют саморезами и еще одним слоем клея. Необходимо помнить о том, что длительное пребывание машины под прямыми солнечными лучами, губительно сказывается на накладке.
