Распиновка приборной панели ваз 2115

Тюнинг приборной панели Lada 2114

Чтобы сделать свой автомобиль отличительным, многие автомобилисты прибегают к тюнингу.

Хотя это и хлопотное занятие, но оно того стоит. Все стремятся сделать салон эффектным, уютным. Приборная панель – излюбленное место для тюнинга.

Тюнинг подсветки

Чтобы приборы панели выглядели стильно и современно, их можно модернизировать. Рассмотрим, как делают тюнинг подсветки.

Улучшение внешнего вида транспортного средства можно провести самостоятельно, так как процесс совершенно не сложный.

Все, что нужно для тюнинга:

• разборка панели;
• снятие щитка;
• затюнинговать нужные части;
• поставить на место.

Первым делом необходимо сменить обычные желтые лампочки на яркие светодиоды. Китайские диоды дешевле, но прослужат они совсем не долго. Чтобы свет исходил из диодов прямо, на них надевается термоусадка, а стрелки будут хорошо видны даже в темноте.

Диодные провода соединяются с подсветкой от машинной печки. Для смены цвета стрелок под каждую стрелку подставляется красный диод. Свет у стрелок приобретет насыщенный ярко – красный цвет, что заметно обновит панель.

Популярны синие лампочки подсветки. Тюнингу подлежит и центральная панель, респект обеспечен. Свечение становится мягким, на раздражающим глаза при езде.

Европанель

Для придания современного эстетичного вида можно поставить европанель. Материал у панели мягкий, богатый, меньше шумит. Оригинальные сигнальные лампы и одометр делают панель современной и модной. Она снабжена множеством сигнальных датчиков. Особенностью европанели являются сигналы датчиков и подушки безопасности.

Также красиво выглядят светодиоды бело – голубого цвета. Обычно для тюнинга нужно до 50 светодиодов. Если свечение диодов очень яркое, то можно попробовать его отрегулировать. Некоторые комплектующие ВАЗа имеют такую возможность.

Также на панели приборов можно провести тонировку, что тоже будет смотреться здорово. Усовершенствование панели предполагает широкие возможности для творчества автолюбителей и дизайнеров. В качестве тюнинга можно установить кнопку запуска, что придаст салону характерный стиль и современность.

Кстати, если модернизация будет проводить собственноручно, во избежание проблем с сотрудниками ГАИ, нужно написать заявление о планируемых изменениях в конструкции автомобиля и дождаться разрешения ГАИ. После проведения изменений, нужно пройти техосмотр, где в регистрационные документы будут внесены соответствующие изменения.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

• вывинтить 3 самореза, крепящих центральную консоль;
• демонтировать накладку;
• вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
• отсоединить клемму массы от АКБ;
• демонтировать магнитолу (если она установлена);
• отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
• снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
• демонтировать рукоятку;
• отсоединить провода от колодки;
• вывинтить крепежные болты;
• вывинтить крепление нижнего кронштейна;
• открутить саморез световода, снять световод;
• вывинтить крепеж отопительного блока;
• вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
• демонтировать патроны всех ламп;
• вынуть декоративную вставку;
• отвинтить все оставшиеся фиксирующие гайки;
• демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

Устанавливать светодиодные лампочки следует строго с учетом полярности (в случае необходимости, ее можно узнать, измерив напряжение на контактах патронов мультиметром). Несоблюдение этого условия может привести к моментальному выходу лампочек из строя.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

• вывинтить 3 самореза, крепящих центральную консоль;
• демонтировать накладку;
• вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
• отсоединить клемму массы от АКБ;
• демонтировать магнитолу (если она установлена);
• отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
• снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
• демонтировать рукоятку;
• отсоединить провода от колодки;
• вывинтить крепежные болты;
• вывинтить крепление нижнего кронштейна;
• открутить саморез световода, снять световод;
• вывинтить крепеж отопительного блока;
• вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
• демонтировать патроны всех ламп;
• вынуть декоративную вставку;
• отвинтить все оставшиеся фиксирующие гайки;
• демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Распиновка щитка приборов ВАЗ-2114

Для начала хотелось бы объяснить, что такое распиновка. Так вот, последней называют специальную схему, на которой цифрами обозначена каждая отдельная деталь приборной панели. Но для многих людей описание данной схемы при помощи слов воспринимается гораздо легче.

Поэтому постараемся сделать это именно таким образом.

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Рекомендуем: Лучшие недорогие зимние шипованные шины

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Тюнинг приборной панели Lada 2114

Чтобы сделать свой автомобиль отличительным, многие автомобилисты прибегают к тюнингу.

Хотя это и хлопотное занятие, но оно того стоит. Все стремятся сделать салон эффектным, уютным. Приборная панель – излюбленное место для тюнинга.

Тюнинг подсветки

Чтобы приборы панели выглядели стильно и современно, их можно модернизировать. Рассмотрим, как делают тюнинг подсветки.

Улучшение внешнего вида транспортного средства можно провести самостоятельно, так как процесс совершенно не сложный.

Все, что нужно для тюнинга:

• разборка панели;
• снятие щитка;
• затюнинговать нужные части;
• поставить на место.

Первым делом необходимо сменить обычные желтые лампочки на яркие светодиоды. Китайские диоды дешевле, но прослужат они совсем не долго. Чтобы свет исходил из диодов прямо, на них надевается термоусадка, а стрелки будут хорошо видны даже в темноте.

Диодные провода соединяются с подсветкой от машинной печки. Для смены цвета стрелок под каждую стрелку подставляется красный диод. Свет у стрелок приобретет насыщенный ярко – красный цвет, что заметно обновит панель.

Популярны синие лампочки подсветки. Тюнингу подлежит и центральная панель, респект обеспечен. Свечение становится мягким, на раздражающим глаза при езде.

Европанель

Для придания современного эстетичного вида можно поставить европанель. Материал у панели мягкий, богатый, меньше шумит. Оригинальные сигнальные лампы и одометр делают панель современной и модной. Она снабжена множеством сигнальных датчиков. Особенностью европанели являются сигналы датчиков и подушки безопасности.

Также красиво выглядят светодиоды бело – голубого цвета. Обычно для тюнинга нужно до 50 светодиодов. Если свечение диодов очень яркое, то можно попробовать его отрегулировать. Некоторые комплектующие ВАЗа имеют такую возможность.

Также на панели приборов можно провести тонировку, что тоже будет смотреться здорово. Усовершенствование панели предполагает широкие возможности для творчества автолюбителей и дизайнеров. В качестве тюнинга можно установить кнопку запуска, что придаст салону характерный стиль и современность.

Кстати, если модернизация будет проводить собственноручно, во избежание проблем с сотрудниками ГАИ, нужно написать заявление о планируемых изменениях в конструкции автомобиля и дождаться разрешения ГАИ. После проведения изменений, нужно пройти техосмотр, где в регистрационные документы будут внесены соответствующие изменения.

Монтажный блок Ваз 2115 / 2114

Расположение предохранителей и реле в монтажном блоке Ваз 2114 / 2115

К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители.

Схема подключения монтажного блока электрооборудования Ваз 2114 / 2115

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона.

Электросхема соединений монтажного блока предохранителей на Ваз 2115 / 2114 схема

К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Ремонт монтажного блока предохранителей 2115 / 2114

Большинство предохранителей и реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Условные номера штекеров в соединительных колодках монтажного блока указаны на рисунке выше. Схема внутренних соединений монтажного блока представлена так же выше.

Ремонт монтажного блока Ваз 2114 / 2115 заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

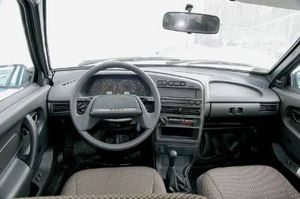

Панель приборов ВАЗ 2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Не работает

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:

— перегорание ламп накаливания или выход из строя светодиодной группы;

— окисление разъемов;

— неисправность электропроводки;

— выход из строя блока предохранителей;

— повреждение общей контактной платы;

— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Замена лампочек

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

— Отключаем провод, направленный к прикуривателю.

— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.

— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).

— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.

— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Индикаторные лапочки

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Разберем обозначение значков на панели приборов детальнее:

1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
4. Указывает на наличие незакрытых дверей. Горит красным цветом;
5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Подсветка панели приборов

Роль подсветки на панели выполняют лампы накаливания, находящиеся наверху панели.

Еще выше, расположен зеленый светофильтр. Стандартный цвет подсветки можно изменить на красивый, светодиодный цвет.

Для этого понадобится три светодиода, наличие к ним патронов, фольга и скотч.

Зеленый светофильтр можно убрать вообще, или сменить на другой цвет.

А если сверху фильтра наложить светодиод белого цвета, свечение станет ярче и красивее.

Срок службы АКБ станет заметно больше, если заменить лампы накаливания, на диоды.

Установить светодиоды несложно.

Осторожно следует обращаться со стрелками они очень хрупкие. Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы

Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы.

Всего берется 28 лампочек, 5 красных, остальные – по желанию.

Верх ламп нужно сточить напильником для правильного направления света.

Припаять сопротивление к каждому светодиоду.

К красным диодам – сопротивление в 1,5 Ом, к остальным – в 1,1 Ом.

Берется кусок пластика, по размеру вырезается форма для установки новых ламп, на форме проделываются отверстия для установки новых лампочек.

Дорожки с выходом на блок питания припаиваются с обратной стороны формы.

Поменять подсветку жидкокристаллических экранов можно таким же образом.

В конце работы подвести питание и собрать панель.

Также можно поменять подсветку кнопок на стеклоподъемниках.

Подсветку при желании можно установить в ручке рычага для переключения передач, в бардачке.

Для замены подсветки ЖК экрана пластмассовый цоколь убирается вместе с лампочкой.

Метод припаивания можно заменить подсветку индикаторов.

Важно знать, бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах

Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах.

В качестве варианта можно наложить под каждую стрелку красный светодиод, сверху щитка надеть термоусадку, чтобы свечение было прямым.

В итоге подсветка станет насыщенно – красного цвета. Подсветка шкал приборов делается таким же образом.

На самом деле подсветка важна при езде ночью, и хорошо видеть панель приборов в темноте очень важно

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.
