Что появилось нового в проводке ваз 2115

Особенности

Автомобили ВАЗ 2114 имеют множество новшеств по сравнению с 2109, в частности, это касается электропроводки.

Будь то инжектор или карбюратора, 2114 находится в:

• салоне транспортного средства;
• в моторном отсеке;
• сзади кузова авто.

Следует отметить, что карбюраторные ВАЗ 2114 выпускались только с 1997 по 2000 годы, тогда они оснащались карбюраторами от ВАЗ 2108.

Но новые двигатели имеют более мощную систему зажигания, соответственно, схема управления электрооборудованием также характеризуется определенными особенностями, к примеру:

1. Появился новый жгут для подключения к клемме . Этот компонент через высоковольтные провода (ВВ) подает сигналы на свечи.
2. Был добавлен еще один жгут, обеспечивающий монтаж коммутатора.
3. Появилась дополнительная проводка, предназначенная для подключения клапана адсорбера к контроллеру системы впрыска.

Схема проводки и оборудования 2114

Многие автовладельцы ВАЗ 2114 по ошибке полагают, что благодаря модулю зажигания можно не использовать катушку. По факту же это устройство оснащено двумя катушками и двумя коммутаторами. Одна из катушек передает сигнал на первый и четвертый цилиндры, а вторая — на второй и третий.

Система оборудования автомобилей ВАЗ 2114 с двигателем инжектор претерпела определенные новшества не только из-за добавления нового электрооборудования, но и в результате модернизации авто в целом:

• есть возможность монтажа устройства ;
• можно осуществить подключение системы ;
• автовладельцы ВАЗ 2114 могут установить ПТФ и т.д.

Моторный отсек

Чтобы ВАЗ 2114 с двигателем инжектор мог работать на обедненной горючей смеси, машина оборудуется:

• принудительной системой впрыска бензина в каждый отдельный цилиндр;
• подключением улучшенной системы зажигания, характеризующейся более высокой мощностью;
• добавлена ЭСУД — система управления инжекторным двигателем.

Дисплей БК на торпеде авто

Как известно, для поджигания обедненное горючей смеси должна быть более мощная искра, передающаяся по высоковольтным проводам ВВ. По ВВ инжектора ВАЗ 2114 искра передается тогда, когда поршень расположен в верхней мертвой точке. Такая схема управления и была реализована благодаря монтажу модуля.

Принцип функционирования устройства следующий:

• для выработки переменного электрического тока используется генератор;
• ток переходит на блок управления, где преобразуется в постоянный;
• далее, ток поступает на обмотки катушек в соответствии со схемой управления;
• вторичная обмотка начинает генерировать высокое напряжение для передачи по высоковольтным проводам ВВ;
• затем уже, по тем же высоковольтным проводам ВВ напряжение переходит на свечи зажигания.

Салон

Что касается салона, то производитель в ВАЗ 2114 произвел замену центральной консоли, которая имеет определенные различия:

• в верхней части больше нет вещевого ящика, он установлен ниже;
• была произведена ;
• в ВАЗ 2114 появился бортовой компьютер.

Диагностика сопротивления мультиметром

В результате таких изменений и замены старых элементов на новые в ВАЗ 2114 с  двигателем инжектор изменилась и :

• появился еще один жгут для подключения бортового компьютера;
• добавился датчик контроля уровня температуры за окном, который монтируется перед радиатором;
• было добавлено реле вольтметра.

Помимо этого, в схему управления была добавлена еще одна колодка проводов для управления стеклоподъемниками.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

 Загрузка …

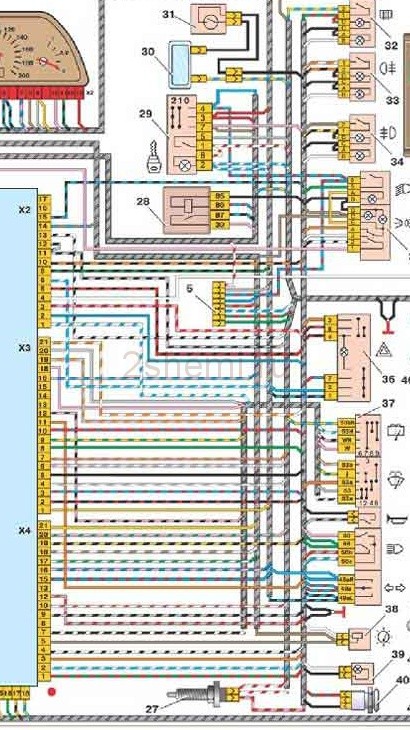

Схема ВАЗ-2114 (второй вариант)

Схема электрооборудования автомобилей ВАЗ-2114 (без системы управления двигателем):

1 — блок-фары;
2 — противотуманные фары;
3 — датчик температуры воздуха;
4 — электродвигатель вентилятора системы охлаждения двигателя;
5 — колодки, подключаемые к жгуту проводов системы зажигания;
6 — выключатель подкапотной лампы;
7 — колодка для подключения к звуковому сигналу однопроводного типа;
8 — звуковой сигнал;
9 — датчик уровня омывающей жидкости;
10 — датчик износа колодок передних тормозов;
11 — датчик уровня масла;
12 — генератор;
13 — подкапотная лампа;
14 — датчик указателя температуры охлаждающей жидкости;
15 — стартер;
16 — аккумуляторная баттарея;
17 — реле включения противотуманных фар;
18 — датчик уровня охлаждающей жидкости;
19 — датчик уровня тормозной жидкости;
20 — выключатель света заднего хода;
21 — моторедуктор очистителя ветрового стекла;
22 — датчик контрольной лампы давления масла;
23 — колодка для подключения к электродвигателю омывателя заднего стекла;
24 — электродвигатель омывателя ветрового стекла;
25 — комбинация приборов;
26 — монтажный блок 2114;
27 — выключатель стоп-сигнала;
28 — реле зажигания;
29 — выключатель зажигания;
30 — лампа освещения вещевого ящика;
31 — выключатель освещения вещевого ящика;
32 — выключатель элемента обогрева заднего стекла;
33 — выключатель фонарей заднего противотуманного света;
34 — выключатель противотуманных фар;
35 — выключатель ламп наружного освещения;
36 — выключатель аварийной сигнализации;
37 — подрулевые переключатели;
38 — выключатель ламп освещения приборов;
39 — лампа подсветки шкалы гидрокорректора фар;
40 — штепсельная розетка для переносной лампы;
41 — боковые указатели поворотов;
42 — выключатель плафона на стойках передних дверей;
43 — плафон индивидуального освещения салона;
44 — электродвигатель вентилятора отопителя;
45 — дополнительный резистор электродвигателя отопителя;
46 — переключатель вентилятора отопителя;
47 — лампа подсветки переключателя отопителя;
48 — лампа подсветки рычагов отопителя;
49 — блок бортовой системы контроля;
50 — маршрутный компьютер;
51 — выключатель плафона на стойках задних дверей;
52 — колодка для подключения жгута проводов системы управления двигателем;
53 — электробензонасос и датчик количества бензина;
54 — лампа подсветки передней пепельницы;
55 — прикуриватель 2114;
56 — лампа освещения багажника;
57 — выключатель лампы освещения багажника;
58 — плафон освещения салона;
59 — выключатель лампы сигнализатора стояночного тормоза;
60 — задние наружные фонари;
61 — задние внутренние фонари;
62 — колодка для подключения к элементу обогрева заднего стекла;
63 — фонари освещения номерного знака;
64 — дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:

• A — колодки блок-фар;
• B — колодка электробензонасоса;
• C — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
• D — колодки плафона освещения салона.

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
• состояние заслонки дроссельной;
• фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
• детонации (реагирует на вибрации привода);
• слежение за массовым расходом воздуха;
• контроль за температурой охлаждающей жидкости;
• контроль скорости;
• регулирование холостых ходов;
• контроль за концентрацией кислорода;
• фиксация состояния педали газа;
• контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Снятие и установка замка

 Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

 Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

Снятие замка зажигания

 После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

 Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Как снять замок

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

 Загрузка …

Особенности характеристик

Для модельного ряда «четырнадцатки» конструкторы ВАЗа выбрали правостороннее расположение замка. Данный вариант выгодно отличает модельный ряд от первых «классических» машин завода. При этом зона включения остается под рулевой колонкой. Рабочая часть скрыта пластиковым декором, поэтому водителю доступен лишь торец личинки.

Данный узел состоит из нескольких компонентов. Основными из них являются такие составные элементы:

• прочный металлический корпус;
• уникальный замочный механизм;
• запорно-блокировочный узел;
• электрическая часть в виде контактной группы.

Наличие стального корпуса призвано защищать от несанкционированного доступа к внутренним составляющим. Замочный механизм позаимствовал свои характеристики у обычного дверного замка с «секретом».

Благодаря встроенному запорно-блокировочному механизму удается фиксировать руль, не позволяя его проворачивать, со свободным «секретом». Контактная группа подключается с тыльной стороны и отвечает за своевременное соединение контактов при определенном положении ключа в замочной скважине.

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

• диагностический;
• визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

Распиновка замка зажигания ВАЗ-2114:

1. приходит +12В для микровыключателя датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Поиск неисправности

Порой достаточно просто пошевелить клеммы и колодки проводов, чтобы неисправность пропала. Если же этого не происходит – возможно, понадобится замена одного из датчиков. Некоторые из них можно диагностировать при помощи индикатора Check Engine, который загорается, как только с датчиком что-то не в порядке.

Зато датчик холостого хода или расхода воздуха такой функцией не обладают, а потому их диагностировать можно только способом отключения. Если вы сняли датчик с машины, но работа двигателя не меняется, значит, причина была в нем.

Заводская цветная электрическая (кликабельна 1900х1200) схема
