ПРОГРАММИРОВАНИЕ

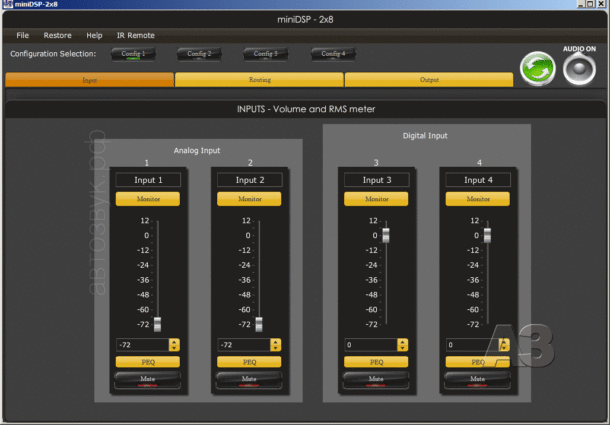

В первом окне настраивается чувствительность выбранных входов. Аналоговых входов у нас нет, поэтому помимо Mute они ещё и прибиты на -72 дБ для наглядности

Окно маршрутизации. Сигнал любого входа можно направить на любой выход с учётом раскладки сигнальных кабелей в реальной инсталляции. Это удобно, поскольку исключает «змеиные свадьбы»

Кроссовер. Для каждого из выходных каналов можно включить фильтр с неограниченным выбором частот среза, с характеристиками Бесселя, Баттерворта (12 – 18 – 24 дБ/окт.) или Линквица-Райли (12 – 24 – 36 – 48 дБ/окт.). Усиление, инверсия сигнала – как пожелаете. В режиме advanced возможно загружать свои коэффициенты математической модели для фильтров с любой добротностью (от 0,5 до 1,5) и крутизной до 60 дБ/окт

И это ещё не всё – в каждом выходном канале можно задействовать эквалайзер. Здесь для примера задана «полочная» коррекция

ЛИЧНЫЙ ОПЫТ

Опыт, надо заметить, оказался небогатым. Играть с экзотическими настройками эквалайзера и кроссовера – занятие увлекательнейшее, но в отрыве от конкретной аудиосистемы и акустической обстановки – увы, бессмысленное. Жаль, не удалось послушать процессор в паре с заказанным для лаборатории ламповым усилителем – он прибыл к шапочному разбору, когда тесты уже были закончены. Правда, у разработчиков есть в запасе версия с ламповым каскадом, надеюсь – дойдёт время и до неё.

Поскольку прослушивание велось на высококачественном «домашнем» комплекте, все регулировки были сброшены в ноль и процессор фактически работал как внешний ЦАП. Тональный баланс при отключенных настройках – ровный. Звучание системы с процессором комфортное и ненавязчивое, очень детальное и в то же время «тёплое». Другими словами, никакой «вредной отсебятины» в сигнал он не вносит. Фокусировка стереообразов отличная.

ИЗМЕРЕНИЯ

Здесь нас ждала засада… У процессора нет аналоговых входов, а у измерительного комплекса CLIO – цифровых выходов. Поэтому пришлось достать из закромов лазерный проигрыватель с цифровым выходом и вместо собственного сигнала CLIO подавать на вход процессора запись шума с диска FSQ. Это серьёзно замедлило процесс измерений, но не сказалось на результатах.

Сказано же было, что «усё могём». Пожалуйте – царство фильтров и эквалайзеров в полном соответствии с установленными уровнями, коррекцией и частотами среза. Можете нарисовать свой график – и его тоже можно реализовать

Искажения при выходном сигнале с уровнем 0 дБ (3,3 В) не более 0,001%. Отношение сигнал/шум 99,8 дБ.

Аудиопроцессор для авто Cadence DSP4.8

Компания Cadence пошла по другому пути, а именно — взяли микросхему применяемую в моделях высокого класса, которая должна была обеспечить возможность использования наибольшее количество настроек, однако встроить этот чип в конструкцию предполагалось как можно экономичней. В конечном итоге был реализован 8-канальный звуковой процессор для установки в авто, доступный в ценовом диапазоне практически любому автомобилисту. p>

Конструктивное решение

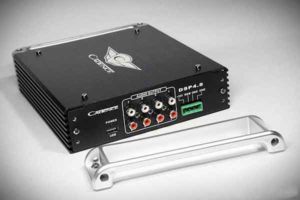

На первый взгляд аудиопроцессор для авто Cadence DSP4.8 представляет собой как небольшой по габаритам усилитель мощности, схема которого выполнена на двухсторонней печатной плате. Закономерное расположение клемм — входные коннекторы с одной стороны, выходные установлены с противоположной.

Установленные в торцевой части корпуса накладки из полимерного пластика служат не только элементом декора, но и служат своеобразным защитным устройством, предохраняющим встроенные коннекторы от механических повреждений в процессе монтажа.

Конструкция данного процессора имеет два входных тракта аудио сигнала, один из которых аналоговый, другой цифровой. Цифровая линия построена по схеме коаксиального и оптического входов, поэтому подключение нужно осуществлять к одному из двух. DSP4.8 способен работать с входным сигналом на частоте 192 кГц.

Вход аналоговой линии имеет возможность его переключения в режим высокого уровня, либо стандартный линейный. Осуществлять данное переключение нужно с помощью тумблера, установленного рядом с входными разъемами. Если положение данного переключателя находится в положении «AUTO», то процессор автоматически определит нужный ему режим работы.

В случае использования какого либо одного из двух входов, тогда вариант входного сигнала, то есть коаксиал или оптика, можно задействовать через управляющую программу. Если же будут использоваться обои входа, то тогда переключение относительно друг друга будет происходить в автоматическом режиме, а именно — при появлении на цифровой линии сигнала, процессор моментально переключается на этот входной тракт.

На тыльной панели, рядом с выходными разъемами расположены коннекторы для подключения компьютера и напряжения питания. В стандартный набор этого девайса входит специальный кабель оснащенный парой одинаковых USB-разъемами, поэтому это очень нужный атрибут и должен быть всегда под рукой.

Процессор Cadence DSP4.8 выполнен на одной моно-плате, именно там расположены и блок питания и цифровые и аналоговые модули.

Основным компонентом устройства является широко известный и хорошо зарекомендовавший себя 32-битный DSP процессор Cirrus Logic CS47048C-DQZ. Именно на этой модели DSP сегодня изготовлено большое количество звуковых процессоров промежуточного класса с достойными показателями их работы.

Дискретных модулей ЦАП и АЦП в этой схеме не предусмотрено, так как здесь в целях эффективной экономии задействованы преобразователи, которые уже встроены в процессор.

В выходных цепях данного аудиопроцессора широко применяются испытанные временем сдвоенные операционные усилители TL082C. Все электронные компоненты грамотно скомпонованы, ничего лишнего.

Наладка процессора

Настройка Cadence DSP4.8 выполняется достаточно просто с использованием персонального компьютера либо ноутбука при соединении их к порту USB устройства. Причем все необходимые настройки помещаются в одно окошко и разобраться в них не составит особого труда.

Вверху показана амплитудно-частотная-характеристика Cadence DSP4.8, которую прекрасно рисует программа, к тому же она еще может отображать работу эквалайзера и фильтров частот.

ТЕХНИЧЕСКОЕ ОТСТУПЛЕНИЕ

Процессор выполнен на четырехслойной печатной плате с габаритами 140х80 мм. Цифровой интерфейс реализован на чипах SRC4382 (Texas Instruments). В цифроаналоговом преобразователе применены два четырёхканальных PCM4104 с динамическим диапазоном 118 дБ и разделением стереоканалов 110 дБ. В аналоговой части применены фазолинейные фильтры третьего порядка симметричной топологии. Применение таких ФНЧ после ЦАП обеспечивает отличные импульсные характеристики и гладкую ФЧХ и ГВЗ. В фильтрах и буферных каскадах применены скоростные малошумящие операционные усилители OPA2134, стабильные конденсаторы и точные металлоплёночные резисторы.

Для обработки сигналов используется 28-разрядный цифровой сигнальный аудиопроцессор Sigma DSP ADAU1445 от Analog Devices. Возможности обработки сигналов сопоставимы с возможностями высокотехнологичной студийной аппаратуры – 24 цифровых канала ввода-вывода, встроенные асинхронные преобразователи цифровых форматов… При тактовой частоте 172 МГц возможна обработка сигналов с частотой дискретизации до 192 кГц. Но в этом проекте для минимизации влияния ошибок округления на звук процессор обрабатывает сигнал с двойной точностью (56 разрядов) при частоте дискретизации 96 кГц. Для повышения стабильности тактовой частоты взамен встроенного в DSP генератора используется внешний задающий генератор TCXO с низким джиттером.

Структурная схема звукового процессора

Для программирования можно использовать программное обеспечение SigmaStudio от Analog Devices. Это удобная графическая среда, в которой можно оперировать стандартными модулями обработки (биквадратные фильтры, процессоры динамической обработки, регуляторы уровня и порты ввода/вывода общего назначения), для каждого из которых задаются параметры. Увлекательный процесс, но для уверенной работы необходим определённый опыт, я уже имел удовольствие пообщаться с этим продуктом. Возможности явно превосходят нормальные потребности и ограничены только фантазией.

Поскольку не все пользователи подкованы в программировании в среде SigmaStudio, по умолчанию процессор прошивается для работы с плагином miniDSP – и это правильно. Там собраны только наиболее востребованные в автомобиле функции, а графический интерфейс удобен для не слишком искушённого пользователя. Кроме того, процессор поддерживает дистанционное управление громкостью переменным резистором, а также регулировку громкости и переключение пресетов и входов с помощью любого ИК-пульта (процессор обучается реагировать на команды практически любого пульта). Эти опции оговариваются при заказе.

МЁД & ДЁГОТЬ

Процессор удался. Шумы и искажения – на пределе измерения, субъективное влияние на разрешение звукового тракта не фиксируется. Возможности настройки в данной реализации ограничены только фантазией и чуть-чуть – софтом. Если же хотите полной свободы действий и абсолютно уверены в своих силах – заказывайте версию под SigmaStudio. Если что – я вас предупреждал…

Отсутствие аналоговых входов нельзя считать недостатком – сейчас появилось немало моделей портативных (и не очень) плееров именно с цифровым выходом. Исключение лишних преобразований пойдёт на пользу качеству звучания. А уж если так нужно сопряжение с традиционными источниками сигнала – за доплату можно добавить и аналоговые входы, и дополнительный ЦАП для 9 и 10 выходов. Есть также «утяжелённые» версии процессора с аналоговыми входами, аудиофильскими ЦАПами… И вообще – конфигурация заказного изделия может быть изменена в нужную сторону. Естественный минус индивидуального подхода – цена.

Цена вопроса 45 000 руб.

A PROPOS

cardsp.mobile-sound.ru

процессор CarDSP Audiophile Edition 4×8

Привычное и узнаваемое для меломанов звучание, сочетающее достоверность тембров, хорошую фокусировку и локализацию образов
с комфортной подачей, присущей «мультибитным» ЦАП

Аудио DSP процессор ADAU1445 56bit/96kHz с цифровым интерфейсом SRC4392, аналоговый вход — PCM1808; DF1706 в режиме 8x-oversampling и
классический мультибитный R-2R DAC
версия AE20 — PCM1702 (20 bit) / версия AE24 — PCM1704 (24 bit)
в аналоговом тракте операционные усилители AD8022 и легендарные OPA2604.

Входы:
1х Аналоговый линейный, стерео (опция)
2х Цифровой Toslink, 24/96 (оптический)
1х Цифровой SPDIF, 24/216 (коаксиальный)

Выходы:
8х Аналоговый линейный (4Vrms, выходной импеданс 600 Ом)
1x Цифровой SPDIF (коаксиальный)
Напряжение питания 11-15В
Размер платы: 106х169 мм
Корпус: 200x145x54 мм
