Самостоятельное изготовление системы подогрева для дворников

Установка подогрева: вариант №1

Безусловно, самый простой вариант в данном случае – это покупка такого устройства в магазине. Но ведь намного интереснее и экономнее сделать дворники с подогревом своими руками за несколько вечеров. Существует несколько способов изготовления таких устройств в домашних условиях.

Рассмотрим первый вариант на основе бескаркасных щёток. В работе будут необходимы следующие материалы:

• провод – 20 метров;
• доска такой же длины, как и сами щётки;
• пара гвоздей;
• скотч.

В подготовленную доску забьём пару гвоздей на расстоянии 62 сантиметра (длина щёток), намотаем на них провод витками так, чтобы он не перекручивался. Возьмём скотч и соединим им провода наподобие плоской лапши. Делать это нужно через каждые пять сантиметров. В результате получим ленту-нагреватель.

На следующем этапе понадобится запастись:

• медным проводом – 40 сантиметров;
• паяльником;
• термоусадочной трубкой;
• фольгой.

Припаиваем 2 провода по 20 сантиметров. Места скрепления изолируем термоусадочной трубкой. Оборачиваем самодельный нагревательный элемент фольгой.

Со щёток снимаем резинки и пластик. Вставляем внутрь нагревательный элемент и собираем дворник. Припаиваем клеммы к проводам. Надеваем на дворники с подогревом гофрированную трубку для изоляции.

Обогрев с помощью встроенных металлических нитей

Такой подогрев наиболее эффективен, однако для него необходима установка нового стекла. Также придется проложить проводку, установить предохранитель, реле и подключить к кнопке обогрева. Схема с использованием реле, а также предохранитель обязательны, потому что кнопка может не выдержать тока. Подключать нагреватель к реле обогрева заднего стекла нежелательно, из-за опасности перегрева. После заводки двигателя достаточно нажать на кнопку (щелкнуть переключателем) и через 3–5 минут стекло оттает. Стоимость такого стекла составляет 5–20 тысяч рублей за китайский неоригинал, найти и поставить его своими руками не так просто, поэтому такой способ широкого распространения не получил. Однако, если вы сможете найти такое стекло на свой автомобиль, то смело устанавливайте и подключайте его, после чего вам не придется переживать о наледи.

Щетки дворника с подогревом

Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.

Использование предпускового подогревателя

Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.

Использование тепловентилятора

Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.

Вывод

Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.

Нагревательные элементы

Чтобы организовать подогрев для зоны автомобильных дворников в области лобового стекла своими руками, потребуется для начала определиться с элементом нагрева. То есть с тем устройством, которое будет выполнять функции нагревателя.

Среди автолюбителей наибольшее распространение получили 3 варианта.

1. Нихромовая нить. Это проволока, которую часто применяют в качестве нагревательного элемента в большом количестве электрических приборов. Их можно использовать при наличии очистителей стекла каркасного типа с полыми резинками. То есть по всей их длине должно быть отверстие. Допускается установка нити и в бескаркасные модели. Но только при условии, что конструктивно дворник позволит установить нить в пазу и участки нити между собой не закоротят.
2. Провод МГТФ. Здесь речь идёт о термостойком монтажном проводе, у которого предусмотрена изоляция на основе фторопласта. Для наших целей потребуется провод с сечением 0,03 мм2. Фторопласт устойчив к заморозкам, он тугоплавкий и не боится контакта с щелочами и кислотами. Подходит скорее лишь для установки в неподвижном состоянии. Потому нагреватель на основе этого провода обычно монтируют под кожух бескаркасных дворников.

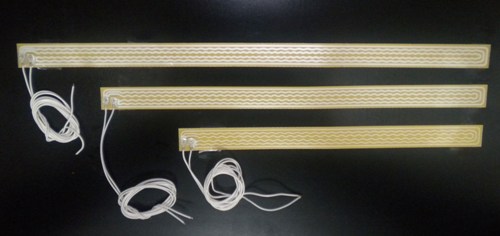

3. Готовые нагревательные пластины. Они предназначены для стеклоочистителей. В продаже доступны комплекты разных размеров. Обязательно учитывайте параметры номинального напряжения при подборе комплекта.

К готовым комплектам идёт подробная инструкция по монтажу и подключению, потому акцентировать на них внимание нет смысла. Вариант с МГТФ не предполагает установку в подвижные компоненты дворников, поскольку изоляция может стереться, и это приведёт к серьёзным последствиям

Потому оптимальным решением остаётся применение нихромовой нити.

Комплекты для обогрева щётки

По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner. Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж. Актуальной такая доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V допускается последовательное соединение двух однотипных элементов подогрева.

Марка обогревателя дворника	Размер, мм	Мощность, Вт	Цена, ₽
«Полярник» ПЩ 15/28	165/333 x 5	23/42	450

Нагревательные элементы

Чтобы организовать подогрев для зоны автомобильных дворников в области лобового стекла своими руками, потребуется для начала определиться с элементом нагрева. То есть с тем устройством, которое будет выполнять функции нагревателя.

Среди автолюбителей наибольшее распространение получили 3 варианта.

1. Нихромовая нить. Это проволока, которую часто применяют в качестве нагревательного элемента в большом количестве электрических приборов. Их можно использовать при наличии очистителей стекла каркасного типа с полыми резинками. То есть по всей их длине должно быть отверстие. Допускается установка нити и в бескаркасные модели. Но только при условии, что конструктивно дворник позволит установить нить в пазу и участки нити между собой не закоротят.
2. Провод МГТФ. Здесь речь идёт о термостойком монтажном проводе, у которого предусмотрена изоляция на основе фторопласта. Для наших целей потребуется провод с сечением 0,03 мм2. Фторопласт устойчив к заморозкам, он тугоплавкий и не боится контакта с щелочами и кислотами. Подходит скорее лишь для установки в неподвижном состоянии. Потому нагреватель на основе этого провода обычно монтируют под кожух бескаркасных дворников.
3. Готовые нагревательные пластины. Они предназначены для стеклоочистителей. В продаже доступны комплекты разных размеров. Обязательно учитывайте параметры номинального напряжения при подборе комплекта.

К готовым комплектам идёт подробная инструкция по монтажу и подключению, потому акцентировать на них внимание нет смысла. Вариант с МГТФ не предполагает установку в подвижные компоненты дворников, поскольку изоляция может стереться, и это приведёт к серьёзным последствиям

Потому оптимальным решением остаётся применение нихромовой нити.

Способы создания подогрева

Если говорить про лобовое стекло, то в нижней части оно обогревается во многом за счёт обдува при включении печки в салоне. Но на оттаивание уходит достаточно много времени, поскольку сначала прогревается мотор и антифриз, затем образуется тёплый воздух. Пока стекло прогреется с двух сторон и лёд растает, пройдёт в лучшем случае 15-20 минут. При этом оттаивание произойдёт не по всему стеклу.

Чтобы решить такую проблему, можно сделать для дворников специальный подогрев, причём своими руками. Есть несколько вариантов решения этой проблемы.

1. Организация обогрева в зоне расположения щёток с помощью накладных элементов нагрева. Но это более актуально для заднего стекла, поскольку оно более устойчивое к резким температурным перепадам, нежели лобовое. Впереди могут появиться трещины.
2. Покупка готовых очистителей стекла, в которых уже предусмотрен обогрев. Их нужно лишь установить и подключить. Рационально, но для некоторых дорого.
3. Своими руками сделать щётки с подогревом на основе имеющихся стеклоочистителей. Подключить их можно через прикуриватель или вывести питание на отдельную кнопку.

Для реализации последнего варианта потребуется лишь разобрать дворники, установить в них элемент нагрева и собрать обратно, дополнительно подключив систему к питанию.

Подогрев своими руками

Они разнятся между собой типом щеток. Первый их тип практически не отличается от обычных, но это только внешне. Для того чтобы такой дворник был более эффективен металлические материалы его структуры заменили пластиковыми. Известно, что пластик менее восприимчив к замерзанию, нежели металл. Также используют специальную резину, которая отталкивает воду. Она не примерзает к лобовому или заднему стеклу и является более мягкой при низких температурах, нежели обычный ее аналог. В случае первого типа щеток нет надобности их менять на обычные даже с наступлением теплой поры года и все благодаря их отличным характеристикам.

В ином случае стеклоочистители с подогревом могут посоревноваться с каркасной щеткой, каркас которой заключен в чехол из резины. Это второй тип щеток. Их уникальная структура защищает внутреннюю конструкцию из металла и саму резину от промерзания в ключевых звеньях. Дворники с подогревом хороши, но данный тип сохраняет свою подвижность и полностью защищен от коррозии. К сожалению, их трудно очистить от влаги, так как из-за резкой перемены температур вода попросту конденсируется прямо из воздуха на элементах из металла. Они также теряют свою эффективность на больших скоростях.

И наконец, последний зимний тип данного механизма – дворники с подогревом. Они выглядят, как щетка без каркаса, но со встроенным специальным элементом нагревательного типа. Кроме того они способны сохранять свою эластичность долгое время и такие щетки хорошо защищены от замерзания. Тем не менее, дворники с подогревом нуждаются в подключении к электрической системе машины.

Установку щеток с подогревом Burner можно провести собственноручно. К каждой щетке прилагается в коробке набор адаптеров, а также подробная инструкция установки. Существует, в общем, несколько способов подключения. Один из них – подключение к сети через прикуриватель. Для проведения этой манипуляции понадобятся добавленные в комплект провода, которые рассчитаны специально на такое подключение. Не забываем подключить дворники Burner к кнопке, которая управляет подогревом заднего стекла. Для этого понадобится приобрести специальный комплект, состоящий из разъемов, специальных реле, проводки и предохранителей.

Подключение проводится также и через радиокнопку. Это самый простой и удобный вариант. С помощью специального комплекта водитель обеспечит себе комфорт при езде. Подключение очень простое – сначала присоединяем устройство непосредственно к аккумулятору, а затем берем с собой радиобрелок. При нажатии на кнопку щетки будут включаться. Это устройство имеет таймер выключения, который защитит аккумулятор от преждевременной разрядки.

Многие смелые автолюбители берутся не только за подключение купленных дворников с подогревом, но и создают их своими руками. Для этого используют набор из обычных дворников, нихромовой нити, паяльника, куска проводов, кислоты и флюса. Понадобится также термоусадка, термопистолет и некий другой инструмент.

Рассмотри пример с бескаркасными зимними дворниками. Их конструкция весьма простая. Помещаем по две стороны резинки нихром. Резинки, чтобы не вываливались, можно подтолкнуть внутрь. Но это делать нужно аккуратно, иначе они порвутся. Дельный совет – использовать термический пистолет, чтобы соединить резинку с металлической пластиной, иначе во время надевания защитного кожуха, конструкция может развалиться. Советую сразу измерить уровень сопротивления. Если оно находится в пределах 8-9 Ом – это очень хорошо. Ну а если цифра меньше, существует риск нагревания и даже лопания стекла. Затем одеваем на дворники защитные кожухи для защиты конструкции от разрушения, когда будем соединять с креплением проводка.

На дворники помещаем крепление, просверливаем небольшие отверстия, в которые прокидываем наши провода. В верхней крышке сверлим еще 2 дырки для проводов. Хотя этого можно не делать. Провода иногда проводятся при открытии крышки через щель. Для исключения риска того, что нити могут замкнуться между собой, стоит приготовить также пару термоусадок.

Собираем все части, измеряя снова сопротивление. Если показатели  норме, можно паять провода

Важно проверить наличие массы на креплениях. Если да, то ее нужно подключить к креплению тоже, прокидывая под капот 12В

Оба дворника подключаются одновременно,  предохранитель стоит выставить на отметку в 5А, затем беремся за реле, а в салон ставим выключатели от дворников. И, по сути, все готово. Каждый отзыв про этот метод несет в себе позитивную информацию. Вот так своими руками можно сделать дворники с обогревом, которые минут за 10 освободят стекло вашего автомобиля ото льда и снега зимой.

Куда подключить нагреватели

Проще всего кнопку включения вывести на прикуриватель, а остальные элементы (провода и прочее) спрятать в моторном отсеке, закрепив на шпильке.

Данная схема любительского изготовления дворников с подогревом вполне простая и бюджетная. Но, чтобы ее реализовать, нужно хорошо разбираться в электрических работах и уметь паять. Выполнение должно быть качественным. Если этого достичь не получается, можно купить готовые щетки с подогревом. Их подключение еще более простое. Там уже навыки работы с электрической цепью могут понадобиться только на примитивном уровне.

Обогрев зоны парковки дворников с помощью электрической ленты с подогревом

Использование электрической нагревательной ленты для исключения примерзания дворников к стеклу признано самым действенным среди доступных, малозатратных и несложных способов. Наиболее эффективно работает в автомобилях с опцией теплого обдува лобового стекла практически при любых минусовых температурах за бортом и независимо от состояния покоя или движения автомобиля. Для машин, где нет систем подогрева лобового стекла, лучшего способа тоже не придумано. Правда, приходится мириться с повышенным износом щеток стеклоочистителей, когда они некоторое время перемещаются по наледи лобового стекла до его исчезновения.

• Преимущества: при правильном монтаже не только исключает примерзание дворников к стеклу, но и обеспечивает автоматический режим включения и отключения обогрева зоны парковки стеклоочистителей.
• Недостатки: их нет, если не считать некоторых физических и финансовых затрат, но они оправдывают себя с лихвой.

Устанавливаем механизм на авто

Клавиша, включающая обогрев, крепится на приборную панель справа, что обеспечивает удобство.

После чего монтируется провод, соединяющий кнопку и реле. Реле лучше установить под капотом, а значит, провод должен быть достаточно длинным. Во избежание замыкания провода следует заизолировать.

Реле ставим на кронштейне разъема диагностики. Жгут проводов от кнопки перетаскивается через «резинку» туда же. Далее подключаем все элементы по схеме, заканчивая проводом «+». В цепи необходимо использование предохранителя 10 А.

Лучше купить более толстый, нежели штатный, кабель типа ШВВП 1,5. Подключаем к реле «плюс», второй его конец присоединяем к АКБ, затем соединяем его с предохранителем. Монтаж устройства успешно завершен!

Безусловно, если Вы никогда не устанавливали дворники с подогревом или другие дополнительные устройства, к примеру, не проводили установку парктроника, то многое в этой статье для Вас будет не понятным.

Поэтому найдите для такой работы опытного помощника, которому доверяете.

Установка подогрева: вариант №1

Безусловно, самый простой вариант в данном случае – это покупка такого устройства в магазине. Но ведь намного интереснее и экономнее сделать дворники с подогревом своими руками за несколько вечеров. Существует несколько способов изготовления таких устройств в домашних условиях.

Рассмотрим первый вариант на основе бескаркасных щёток. В работе будут необходимы следующие материалы:

• провод – 20 метров;
• доска такой же длины, как и сами щётки;
• пара гвоздей;
• скотч.

В подготовленную доску забьём пару гвоздей на расстоянии 62 сантиметра (длина щёток), намотаем на них провод витками так, чтобы он не перекручивался. Возьмём скотч и соединим им провода наподобие плоской лапши. Делать это нужно через каждые пять сантиметров. В результате получим ленту-нагреватель.

На следующем этапе понадобится запастись:

• медным проводом – 40 сантиметров;
• паяльником;
• термоусадочной трубкой;
• фольгой.

Припаиваем 2 провода по 20 сантиметров. Места скрепления изолируем термоусадочной трубкой. Оборачиваем самодельный нагревательный элемент фольгой.

Со щёток снимаем резинки и пластик. Вставляем внутрь нагревательный элемент и собираем дворник. Припаиваем клеммы к проводам. Надеваем на дворники с подогревом гофрированную трубку для изоляции.

Как подключить дворники с подогревом к бортовой электросети автомобиля

У многих, кто впервые слышит о подобного рода «дворниках», наверняка возникает вопрос о том, как подключить щётки стеклоочистителя с подогревом к автомобильной электросети. Ведь данная процедура наиболее важна, и от качества ее выполнения зависит общая надежность функционирования электрического оборудования авто.

Здесь стоит сказать, что дворники с подогревом имеют несколько вариантов соединения с электрикой:

С помощью штатной розетки прикуривателя

Данный способ наиболее прост, не влияет на условия гарантийного обслуживания автомобиля и производится простым включением-выключением штекера.

Минусом подхода можно назвать лишь то, что вывод провода из салона к щёткам требует соответствующего отверстия в районе лобового стекла.

Удобство заключается в том, что электрическая система стеклоочистителей тесно интегрируется в бортовую электрику. В салоне отсутствует дополнительная проводка, а включение обогрева можно вывести как на отдельную клавишу на центральной консоли, так и объединить с другой функцией, например, включением обогрева заднего стекла автомобиля.

Недостатком схемы является то, что для подключения требуются знание автомобильной электрики, а потому данную процедуру имеет смысл доверять специалисту. Кроме того, несанкционированное подключение дополнительного устройства может привести к проблемам с дилером в отношении гарантийного обслуживания. Само собой, в случае, если автомобиль на гарантии не находится, подобной трудности не возникнет.

Посредством применения схемы с управляющим брелоком

Подобные комплекты также предлагаются вместе со стеклоочистителями и подразумевают дистанционное включение обогрева с использованием брелока. Монтаж устройства не вызывает существенных трудностей и может быть осуществлен согласно прилагаемой схемы и инструкции по установке.

Обязательно ли делать подогрев дворников своими руками

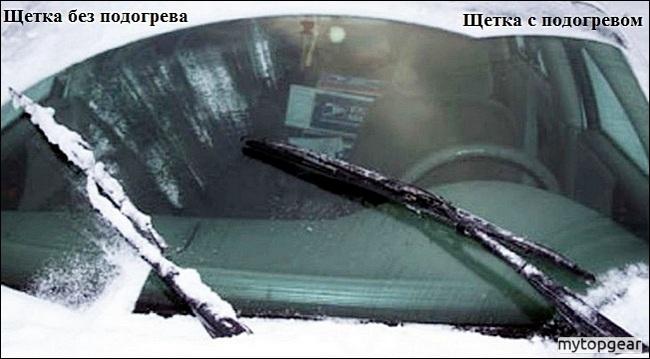

Сравнение щеток с подогревом и без

Чтобы сделать подогрев дворников лобового стекла своими руками, необходимо разбираться в таких понятиях, как сила тока, короткое замыкание, сопротивление, реле, уметь подключать электрооборудование. Если этих навыков нет, лучше за подобное мероприятие не браться. В таком случае есть альтернативные варианты:

1. Приобрести готовые дворники, имеющие подогрев. Есть большое разнообразие таких изделий. Одни комплектуются модулем управления, обеспечивающим автоматическую регулировку устройства, другие нет. Подогрев дворников подключают в модуль прикуривателя. А это значит, что схема установки максимально простая.
2. Можно также сделать подогрев зоны дворников. Благодаря ему щетки не будут примерзать к лобовому стеклу. Но такое устройство нельзя использовать в сильный мороз, поскольку из-за перепада температур может появиться трещина на лобовом стекле.

Собираем конструкцию по описанной схеме

Монтаж дворников с подогревом по предложенной изготовителем схеме с подключением в гнездо прикуривателя занимает совсем немного времени (15 минут).

Однако у такого способа подключения можно обнаружить минусы, а именно:

Во-первых, много проводов «болтается» в салоне, да и способ подсоединения к прикуривателю не очень-то удобен.

Во-вторых, предлагаемые изготовителем провода очень маленького сечения: они похожи на провод автомобильной телефонной зарядки, в котором сила тока не больше 0,5 А. Нам же нужно 5-6 А.

Провод нагревается, и потеря напряжения на нем доходит до 2 В. Особых нареканий на эффективность работы дворников, однако, при этом не возникает, но учитывать это нужно.

В целом же описанный способ подсоединения идеален для новых машин, находящихся на гарантии – чтобы эту гарантию не потерять. Остальным же автолюбителям советуем избрать иное решение вопроса.

Дворники из магазина

Дворники с подогревом своими руками сделать под силу любому мужчине. Если же вы не хотите, что называется, с нуля делать такие щётки, вы можете без труда приобрести их в любом автомобильном магазине. Самой главной задачей в этом случае будет правильно установить и подключить их к электрической цепи. Установить щётки можно через кнопку и через прикуриватель. Последний вариант, пожалуй, является более простым и быстрым, но менее эстетичным.

Для выполнения работы вам потребуется максимум минут пятнадцать, не более. Для людей, ничего не смыслящих в электричестве, может показаться, что процесс трудоёмок. Будьте уверены в том, что никаких особых сложностей в данной работе нет

Важно лишь строго следовать инструкции, приложенной к устройству. При таком подключении в салоне автомобиля окажется масса проводов, что, безусловно, не совсем хорошо

К тому же такое соединение может привести к быстрому выходу устройства из строя.

Как устроен подогрев лобового стекла в зоне покоя щеток

Штатный вариант

Штатный подогрев устроен достаточно просто. На лобовом стекле в зоне покоя щёток есть токопроводящие дорожки, которые подогревают именно этот участок стекла. Для включения подогрева зоны покоя щёток стеклоочистителя обычно используется та же кнопка, что и для подогрева зеркал, заднего стекла, либо, гораздо реже,  отдельная кнопка.

Комплект обогрева для самостоятельной установки

Комплект для самостоятельной установки чаще всего представляет собой гибкую прозрачную самоклеящуюся плёнку с нанесенной на неё токопроводящей дорожкой и выводными площадками. Выпускаются разной мощности и длины, которую надо подобрать исходя из размеров щёток вашего автомобиля.

Так же понадобится реле не менее 40А, предохранитель, контакты и кнопка включения.

Как сделать подогрев дворников своими руками

Многие отказываются приобретать готовые комплекты из-за их дороговизны и ищут способы, как сделать подогрев дворников самостоятельно.

На сегодня есть три популярных способа реализации этой задачи:

1. Использование нихромовой нити. Дворники с подогревом из нихрома, сделанные своими руками, — самое популярное решение. Эта проволока очень часто применяется в различных нагревательных приборах. Ее можно использовать и для каркасных щеток, имеющих полые резинки. В особых случаях нихром можно установить и на бескаркасные дворники, но не всегда получается закрепить нити таким образом, чтобы исключить короткое замыкание.
2. Использование провода МГТФ. Это специальный термостойкий провод сечением 0.03 мм², изоляция которого сделана из фторопласта. Благодаря использованию этого материала провод становится тугоплавким, морозостойким, выдерживает воздействие даже кислот и щелочей. Но при резком перепаде температур его изоляционные свойства могут ухудшиться. Кроме того, провод МГТФ нельзя использовать в местах, где он будет постоянно двигаться, так как это может привести к оголению кабеля. Обычно из МГТФ делают специальный нагревательный элемент, который прячут под кожухом бескаркасной щетки.
3. Для тех, кто не желает искать способы, как сделать дворники с подогревом самостоятельно «от и до», можно использовать готовые нагревательные пластины. Они продаются в виде специальных комплектов. Номинальное напряжение пластин 12 В, можно использовать и сеть 24 В, если подсоединить обе пластины последовательно.

Альтернативный вариант подключения

Устанавливаем дворники с подогревом своими руками, для этого нам будет необходимо докупить некоторые детали.

Помимо того, что нужны провода значительно большего сечения, трудности вызывает и логика включения/отключения подогрева.

Метод проб и ошибок приводит к идеальной схеме, аналогичной включению/отключению задних противотуманок.

Для этого понадобится докупить дополнительные детали: клавиши реле-контроля задних противотуманок и работоспособности контрольно-сигнальных ламп.

Включить устройство можно будет кратким нажатием на клавишу при включенном зажигании, повторное нажатие отключит устройство. При выключении зажигания в момент работы механизма, он отключится и заработает снова при повторном зажигании после нажатия на кнопку.

Принцип работы подогревов

Вообще как я описал сверху, есть всего два типа:

Первый. Это полностью обогрев всей поверхности лобового или заднего полотна. Кстати выполнены они по разным технологиям. Лобовое делают специальным способом, ни для кого не секрет что оно состоит из двух половин, между ними находится специальный клеящий состав (нужный для прочности и для того чтобы при повреждении, осколки не полетели в салон). Туда же помещают и специальные тонкие нити (обычно сделанные из нихрома или других тугоплавких металлов), они настолько малого размера, что разглядеть их сложно, если только присматриваться. Делается это для того, чтобы они не перекрывали зону осмотра для водителя.

Заднее стекло обогревается по-другому. Тут есть специальные нити, которые нанесены сверху, что-то типа краски, их не прячут внутри и не делают прозрачными, потому как сзади это не совсем нужно. Они просто находятся на равном расстоянии, что достаточно для обзора

Второй. Это обогрев зоны дворников. Здесь все еще проще, прогревается не все полотно, а именно зона под стеклоочистителями. Там стоят плоские нагревательные элементы, обычно они находятся в черной зоне лобового стекла

И тот и другой тип питаются от бортовой сети, разогревая нужный участок.

Нужен ли подогрев?

Обычные каркасные щетки в зимний период года создают столь серьезную проблему, как обмерзание. Холодный климат точно не идет им на пользу. Вода, которая при низких температурах замерзает, делает шарниры коромысел неподвижными, в результате щетка уже не так плотно прилегает к стеклу. Из-за этого остаются неочищенные участки. Это же заставляет задуматься над тем, что стоит приобрести дворники с подогревом.

Случается часто и такое, что по причине неверного выбора резиновой смеси в ленте дубеет чистящее полотно, а сам дворник противно скрипит и прыгает по стеклу. Любой стеклоочиститель может пострадать от этой проблемы. Чаще всего страдает тот стеклоочиститель, который имеет совсем неизвестное происхождение в плане производителя. Исходя из того, что на основной территории России зимние периоды проходят довольно тяжело, да и погодные условия все время меняются, лучше использовать стеклоочистители с подогревом вместо обычных. Подогрев обеспечит чистое лобовое стекло при любых погодных условиях, а это – прямой залог безопасности. Да и сами щетки будут служить намного дольше.Зимние теплые щетки стеклоочистителей, они же в народе называются автомобильные дворники с подогревом, решат сразу нескольких важных проблем водителей. Я советую побеспокоиться об этом сразу с приходом холодов. В целом, дворники с подогревом своими руками установить достаточно просто.

Алгоритм изготовления дворников с подогревом

Подогрев щетки с использованием нихромовой нити

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

1. 1. Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
   2. Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
   3. Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

Конца нихромовой нити с проводами

1. В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
2. Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

Что нам понадобиться?

Нам нужно будет создавать нагревательный элемент своими руками. С одной стороны это сложно, с другой даже увлекательно.

ИТАК, что нам нужно:

Новый комплект дворников (желательно бескаркасных), все же я вас не призываю тренироваться на своих рабочих, купите самые дешевые.

Нихромовая нить или как многие называют провод

Диаметр 0,3 – 0,35 мм, это важно меньше не берите сгорит, больше будет большая нагрузка и долгий нагрев. Этот диаметр самый лучший

Купить можно на любом радиорынке, а также в магазинах радиотоваров.

Провод для основной проводки. Нужно брать медь в хорошей изоляции, сечение примерно 1,0 – 1,5 мм. Парни подсказали, что можно взять черный провод для акустики, он и с дворниками гармонирует и не выделяется в салоне.

Также нужно подготовить инструменты – паяльник (припой), кусачки, мультиметр (будем мерить сопротивление).
