Самостоятельное изготовление регулятора оборотов электродвигателя

Описание 4 схем регуляторов оборотов электродвигателя

Первая схема

На транзисторе VT1 (однопереходном) реализован генератор пилообразного напряжения (частота 150 Гц). Операционный усилитель DA1 играет роль компаратора, создающего ШИМ на базе транзистора VT2. В результате получается ШИМ регулятор оборотов двигателя.

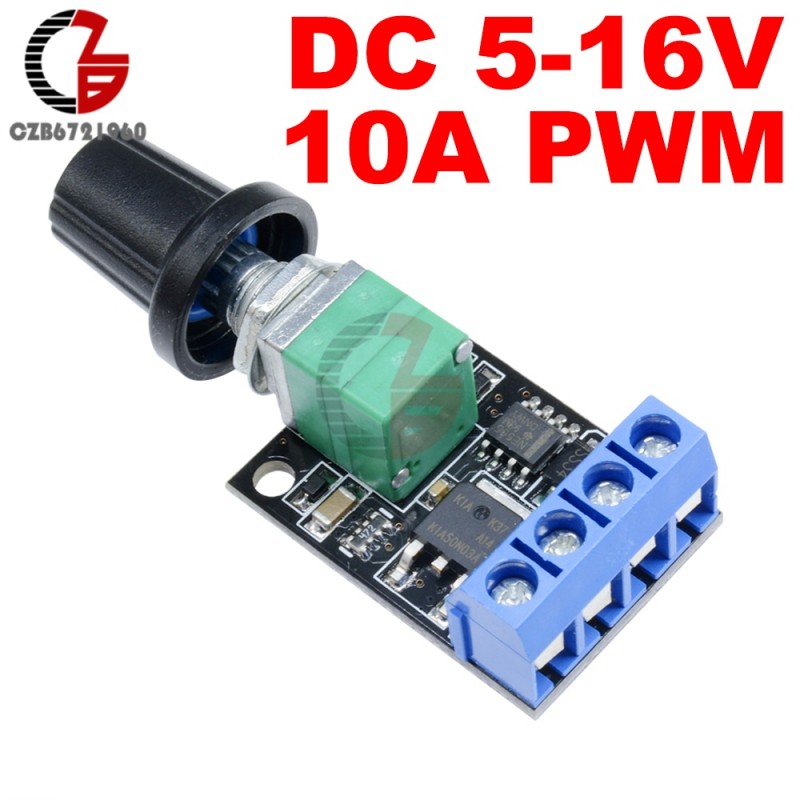

Регулятор скорости вращения двигателяШИМ: 0%-99%, напряжение: 5…16 В, ток: 10A….

Регулятор оборотов коллекторного двигателяМощность: 400 Вт, обороты: 90-1400 об/мин, 220В/50Гц…

Изменяют скорость вращения переменным резистором R5, который меняет длительность импульсов. Так как, амплитуда ШИМ импульсов постоянна и равна напряжению питания электродвигателя, то он никогда не останавливается даже при очень малой скорости вращения.

Вторая схема

Она схожа с предыдущей, но в роли задающего генератора применен операционный усилитель DA1 (К140УД7).

Этот ОУ функционирует как генератор напряжения вырабатывающий импульсы треугольной формы и имеющий частоту 500 Гц. Переменным резистором R7 выставляют частоту вращения электродвигателя.

Третья схема

Она своеобразная, построена на она на популярном таймере NE555. Задающий генератор действует с частотой 500 Гц. Ширина импульсов, а следовательно, и частоту вращения двигателя возможно изменять от 2 % до 98 %.

Слабым местом во всех вышеприведенных схемах является, то что в них нет элемента стабилизации частоты вращения при увеличении или уменьшении нагрузки на валу двигателя постоянного тока. Разрешить эту проблему можно с помощью следующей схемы:

Как и большинство похожих регуляторов, схема этого регулятора имеет задающий генератор напряжения, вырабатывающий импульсы треугольной формы, частота которых 2 кГц. Вся специфика схемы — присутствие положительной обратной связи (ПОС) сквозь элементы R12,R11,VD1,C2, DA1.4, стабилизирующей частоту вращения вала электродвигателя при увеличении или уменьшении нагрузки.

При налаживании схемы с определенным двигателем, сопротивлением R12 выбирают такую глубину ПОС, при которой еще не случаются автоколебания частоты вращения при изменении нагрузки.

Связанные материалы

Трехфазный асинхронный электродвигатель для преобразования однофазного напряжения в трехфазное: получаем 380 Вольт в гараже…
У меня в гараже стоят несколько станков: токарные по дереву и металлу, фрезерный и циркулярка. Но…

Универсальный привод с Системой Импульсно — Фазового Управления…
Регулятор служит не только для плавного регулирования оборотов двигателя постоянного тока, но в…

Однофазный привод постоянного тока…
В основе разработки электропривода лежит принцип работы следящего привода с одноконтурной системой…

Регулятор нагрева паяльника в корпусе удлинителя…
Одной из первых схем для начинающего радиолюбителя часто становится тиристорный регулятор мощности…

Ветрогенератор на базе асинхронного двигателя…
Конструкция этого ветрогенератора, достаточно простая и надежная. Это первая попытка переделки…

Atmel U211B — контроллер оборотов двигателя от стиралки для домашнего станка…
Моя новая датагорская статья посвящена теме о превращении электродвигателя от стиральной машины в…

Автоматический регулятор оборотов микродрели от Александъра Савова…
Да, это моя дрель и почему-то все пугаются когда её видят. Ну, жалко мне пока денег на нормальный…

Управление шаговым двигателем с ПК…
Драйвер для шагового двигателя, который управляется с персонального компьютера. Привет всем! Решил…

Двухканальный аналоговый контроллер охлаждения видеокарт, ПК или усилителя. LM35, LM358, NE555…
Достались мне недорого две видеокарты ATI HD4870 с кастомным охлаждением Thermaltake DuOrb…

Регулятор мощности на полевых транзисторах с ШИ-управлением + устройство для питания 110-вольтовой аппаратуры от 220 Вольт…
Привет всем датагорцам и гостям Датагории! Предлагаю схемку простого в изготовлении и наладке…

Вечный энкодер (валкодер) с устойчивыми положениями из шагового двигателя…
Механический энкодер — вещь удобная в использовании, но он имеет некоторые досадные недостатки. В…

Сверлильный станок для печатных плат на базе механизмов дисковых приводов…
Сейчас аппаратура быстро устаревает. Всё, что остаётся не у дел, надо снова пускать в дело!…

Изменение скорости АД с короткозамкнутым ротором

Существует несколько способов:

1. Управление вращением за счет изменения электромагнитного поля статора: частотное регулирование и изменение числа пар полюсов.

1. Изменение скольжения электромотора за счет уменьшения или увеличения напряжения (может применяться для АД с фазным ротором).

Частотное регулирование

В данном случае регулировка производится с помощью подключенного к двигателю устройства для преобразования частоты. Для этого применяются мощные тиристорные преобразователи. Процесс частотного регулирования можно рассмотреть на примере формулы ЭДС трансформатора:

U₁=4,44w₁k₁fΦ

Данное выражение означает, что для сохранения постоянного магнитного потока, означающего сохранение перегрузочной способности электромотора, следует одновременно с преобразованием частоты корректировать и уровень питающего напряжения. Если сохраняется выражение, вычисленное по формуле:

U₁/f₁=U’₁/f’₁

то это означает, что критический момент не изменен. А механические характеристики соответствуют рисунку ниже, если вы не понимаете, что значат эти характеристики, то в этом случае регулировка происходит без потери мощности и момента.

Достоинствами данного метода являются:

• плавное регулирование;
• изменение скорости вращения ротора в большую и меньшую сторону;
• жесткие механические характеристики;
• экономичность.

Недостаток один — необходимость в частотном преобразователе, т.е. увеличение стоимости механизма. К слову, на современном рынке представлены модели с однофазным и трёхфазным входом, стоимость которых при мощности 2-3 кВт лежит в диапазоне 100-150 долларов, что не слишком дорого для полноценной регулировки привода станков в частной мастерской.

Переключение числа пар полюсов

Данный метод применяется для многоскоростных двигателей со сложной обмоткой, позволяющей изменять число пар ее полюсов. Самое широкое применение получили двухскоростные, трехскоростные и четырехскоростные АД. Принцип регулировки проще всего рассмотреть на основе двухскоростного АД. В такой машине обмотка каждой фазы состоит из двух полуобмоток. Скорость вращения изменяется при подключении их последовательно или параллельно.

В четырехскоростном электродвигателе обмотка выполнена в виде двух независимых друг от друга частей. При изменении числа пар полюсов первой обмотки производится изменение скорости работы электромотора с 3000 до 1500 оборотов в минуту. При помощи второй обмотки производится регулировка вращения 1000 и 500 оборотов в минуту.

При изменении числа пар полюсов происходит и изменение критического момента. Для его сохранения неизменным, требуется одновременно с изменением числа пар полюсов регулировать и питающее напряжение, например, переключением схемы звезда-треугольник и их вариациями.

Достоинства данного метода:

• жесткие механические характеристики двигателя;
• высокий КПД.

Недостатки:

• ступенчатая регулировка;
• большой вес и габаритные размеры;
• высокая стоимость электромотора.

Зачем они нужны

Для коллекторного электродвигателя может использование питание от тока постоянного или переменного напряжения. Дополнительным преимуществом является эффективный пусковой момент. При этом работа от постоянного или переменного тока электродвигателя сопровождается высокой частотой оборотом, что подходит далеко не всем пользователям. Чтобы обеспечить более плавный пуск и иметь возможность настраивать частоту вращения, используется регулятор оборотов. Простой регулятор вполне можно изготовить своими руками.

Но прежде чем будет обсуждаться схема, сначала нужно разобраться в коллекторных двигателях.

Коллекторные электродвигатели

Конструкция любого коллекторного двигателя включает несколько основных элементов:

• Коллектор,
• Щетки,
• Ротор,
• Статор.

Работа стандартного коллекторного электродвигателя основана на следующих принципах.

1. Осуществляется подача тока от источника напряжения 220в. Именно 220 Вольт является стандартным напряжением бытовой сети. Для большинства приборов с электромоторами более 220 Вольт не требуется. Причем подача тока идет на ротор и статор, которые соединяются один с другим.
2. В результате подачи тока от источника 220в образуется поле магнитное.
3. Под воздействием магнитного напряжения начинается вращение ротора.
4. Щетки осуществляют передачу напряжения непосредственно на ротор устройства. Причем щетки обычно изготавливают на основе графита.
5. Когда направление тока в роторе или статоре меняется, вал вращается в обратную сторону.

Кроме стандартных коллекторных электродвигателей, существуют другие агрегаты:

• Электромотор последовательного возбуждения. Их устойчивость к перегрузкам более внушительная. Часто встречаются в бытовых электроприборах,
• Устройства параллельного возбуждения. У них сопротивление не отличается большими показателями, количество витков существенно больше, чем у аналогов,
• Однофазный электромотор. Его очень легко изготовить своими руками, мощность на приличном уровне, а вот коэффициент полезного действия оставляет желать лучшего.

Устройство коллекторного электродвигателя стиральной машины-автомата

Внешний вид моторов разных моделей может отличаться, но устройство, принцип работы практически идентичны. Прибор состоит из:

• корпуса;
• стартера;
• катушек стартера (башмаков) с двумя или тремя выводами;
• якоря;
• шкива;
• двух щёток;
• коллектора;
• таходатчика (с двумя или тремя проводами);
• клеммной колодки.

Чтобы подключить двигатель, нужно знать выходы обмоток якоря, стартера и таходатчика. Не запутаться в проводах поможет тестер.

Простое подключение электродвигателя

Установите тестер в режим наименьшего сопротивления и обзвоните обмотки таходатчика, катушек и якоря. Проводите подключение по клеммам, которые прозваниваются между собой. Правильно подключённый прибор набирает скорость плавно, не трещит и не искрится. Проверить, сколько оборотов делает мотор, можно датчиком оборотов.

Наглядное пошаговое включение можно посмотреть в этом видео:
