Изучаем схему электрооборудования ваз 21074

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее; • регулировка количества оборотов двигателя на холостом ходу; • контроль количественного содержания углекислого газа в выхлопных газах; • температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива; • напряжение бортовой сети. От него зависит время открытия форсунок; • количество оборотов двигателя; • количественный состав выхлопных газов.

Народное мнение

Лада седьмой модели получила лестные отзывы владельцев. Многие любят этот автомобиль за лаконичный дизайн и мощные моторы. Однако, кузов склонен ржаветь и даже незначительный скол может «зацвести».

Стоит отметить, что автолюбители стараются подогнать данный российский седан под современные нормы стиля и комфорта, а потому в народе распространен тюнинг, сделанный своими руками в самых разных его проявлениях.

Кто-то всячески старается приукрасить внешний вид автомобиля и установить в салон более комфортные кресла либо мощную аудиосистему, другие же модернизируют ходовую часть и моторы.

Пример тюнинга на любой вкус и кошелек можно найти на форуме, посвященной данной модели ВАЗ либо посмотреть соответствующее видео.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Схема

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

1	8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8/10А Резервный
4	8/10А Резервный
5	16/20А Элемент обогрева заднего стекла и реле включения обогрева
6	8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8/10А Регулятор напряжения генератора
9	8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10	8/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.3701)
11	8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8/10А Ближний свет фар (левая блок-фара)
18	Запасной
19	Запасной
20	Запасной
21	Запасной

Реле

К1	Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2	Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4	Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5	Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6	Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Стоп-сигнал

Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.

Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.

В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.

Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Для усиления «заметности» автомобиля на дороге может устанавливаться дополнительный стоп-сигнал

Провода

Чтобы соединить все электрооборудование в единую конструкцию, используются гибкие низковольтные провода разного сечения. Они покрыты изоляцией, устойчивой к агрессивному воздействию масла, бензина и перепаду температур. Изоляция окрашена в разные оттенки, поэтому на многих сайтах представлена цветная схема электрооборудования ваз 2107 для большей наглядности.

На размер поперечного сечения провода влияют характеристики тока: чем выше сила тока, тем больше диаметр провода. Самыми толстыми проводами (с сечением 16 мм) соединены генератор и аккумулятор, а также стартер с аккумулятором. При этом провода не просто припаяны, а укреплены болтами, чтобы повысить надежность сцепления.

Большинство потребителей соединены проводами диаметром 6 мм, которые закреплены удобными разъемными штекерами для облегчения монтажа и ремонтных работ.

Выбирая авто, не забывайте читать отзывы реальных владельцев. Сделать это можно и на нашем сайте в этом разделе. Ознакомиться с новостями мира отечественного и зарубежного авторынка можно здесь.

Схема электрооборудования ВАЗ 21074, 2107

На этой странице приведена цветная электрооборудования схема автомобилей ВАЗ 2107, 21074 1988 выпуска-2001 годов с генератором 37.3701 (со регулятором встроенным напряжения).

Для увеличения изображения проводки схемы кликните на картинку ниже.

Электрическая ВАЗ схема 2107, 21074 выпуска 1988-годов 2001 с генератором 37.3701

Пояснения обозначений:

1. фары-блок
2. боковые указатели поворота
3. аккумуляторная реле
4. батарея включения стартера
5. электропневмоклапан карбюратора
6. карбюратора микровыключатель
7. генератор 37.3701
8. моторедукторы очистителей датчик *
9. фар включения электродвигателя вентилятора
10. электродвигатель системы вентилятора охлаждения двигателя
11. звуковые сигналы
12. зажигания распределитель

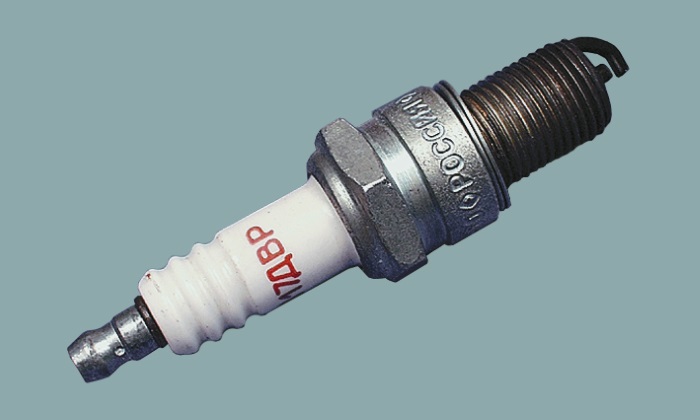

13. свечи зажигания
14. стартер
15. датчик температуры указателя охлаждающей жидкости
16. подкапотная лампа
17. сигнализатора датчик недостаточного давления масла
18. датчик недостаточного сигнализатора уровня тормозной жидкости
19. моторедуктор ветрового очистителя стекла
20. блок управления электропневмоклапаном катушка
21. карбюратора зажигания
22. электродвигатель насоса омывателя электродвигатель *
23. фар насоса омывателя ветрового стекла
24. блок монтажный
25. реле очистителя ветрового стекла
26. аварийной реле сигнализации и указателей поворота
27. выключатель торможения сигнала
28. выключатель света заднего хода
29. зажигания реле
30. выключатель зажигания
31. трехрычажный переключатель
32. аварийной выключатель сигнализации
33. штепсельная розетка для лампы переносной **
34. переключатель вентилятора отопителя (печки)
35. резистор дополнительный электродвигателя отопителя (печки)
36. лампа включения сигнализатора обогрева заднего стекла
37. лампа недостаточного сигнализатора уровня тормозной жидкости
38. блок электродвигатель
39. сигнализаторов вентилятора отопителя (печки)
40. лампа вещевого освещения ящика
41. выключатели плафонов на стойках дверей передних
42. выключатели фонарей сигнализации открытых дверей передних ***
43. фонари сигнализации открытых передних соединительная ***
44. дверей колодка
45. прикуриватель
46. часы
47. выключатель приборов освещения
48. диод для проверки исправности сигнализатора лампы недостаточного уровня тормозной жидкости
49. уровня указатель топлива
50. лампа сигнализатора резерва спидометр
51. топлива
52. лампа сигнализатора включения указателей лампа
53. поворота сигнализатора прикрытия воздушной заслонки лампа
54. карбюратора сигнализатора заряда аккумуляторной батареи
55. сигнализатора выключатель прикрытия воздушной заслонки карбюратора
56. приборов комбинация
57. эконометр
58. выключатели плафона на стойках дверей задних
59. указатель температуры охлаждающей жидкости
60. лампа
61. тахометр сигнализатора включения стояночного тормоза («лампа»)
62. ручника сигнализатора недостаточного давления масла
63. сигнализатора лампа включения дальнего света фар
64. сигнализатора лампа включения наружного освещения
65. вольтметр
66. сигнализатора выключатель включения стояночного тормоза («ручника»)
67. наружного выключатель освещения
68. выключатель обогрева заднего лампой с стекла подсветки
69. выключатель заднего противотуманного сигнализатором с света включения *
70. предохранитель цепи противотуманного плафон
71. света ****
72. задние фонари
73. датчик указателя резерва и уровня топлива
74. колодки для подключения к обогрева элементу заднего стекла *
75. фонари освещения знака номерного

Для того, чтобы скачать ВАЗ схему 2107 и сохранить её на компьютер, наведите картинку на указатель выше, затем нажмите правую мыши кнопку и выберите «сохранить как изображение» (около размер 300 килобайт).

Разрешение изображения 1600 составляет×872 точек, поэтому электрическую можно схему без проблем распечатать на принтере и при пользоваться ремонте автомобиля.

Порядок условной штекеров нумерации в колодках:

• a — блок-фар, очистителей ветрового и фар стекла, реле очистителя ветрового блока, стекла управления электропневмоклапаном карбюратора
• б — монтажного трехрычажного и блока переключателя
• в — реле аварийной сигнализации и поворота указателей
• г — задних фонарей (нумерация выводов по края от порядку платы)
• д — выключателя аварийной сигнализации

информация Дополнительная «звездочки»:

* — Устанавливаются на части выпускаемых 2000.

** — С автомобилей г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. одного вместо плафона на крыше устанавливаются два стойках на плафона дверей.

Рубрики: Электрооборудование

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: //play.google.com/store/apps/details? >

Для ПК также есть отличная интерактивная программа. Ссылка: //drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

1. Монтажный блок реле и предохранителей(поз. 1);
2. Инжектор (поз. 3);
3. Электронный датчик коленчатого вала (поз. 16).
4. Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

• Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
• Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
• В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
• Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

25 – Замок зажигания.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Технические характеристики ВАЗ-2107 и других модификаций семерки

ВАЗ-2107 за все годы выпуска претерпел массу изменений, вплоть до установки с 2006 года инжекторного двигателя. Мы предлагаем вам ознакомиться с основными модификациями семерки и ее техническими характеристиками. Ниже приведена таблица технических характеристик основных модификаций, а именно ВАЗ-2107, ВАЗ-2107-20,ВАЗ-21074 и ВАЗ-21074-20. Мы указали там основные параметры модификаций семерки — тип кузова ВАЗ-2107, укзанный заводом расход топлива с тем или иным типом двигателя, различные типы двигателей, которые устанавливались на семерки, их мощность, и т.д.

ВАЗ КЛАССИКА
Характеристики

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Инжектор и карбюратор

Как правило, принципиальная электрическая схема авто подобной модификации строится по следующему принципу:

• проворачиваемый в замке зажигания ВАЗ 2107 ключ запускает стартер и провоцирует подачу электропитания на клеммы;
• начинает активно функционировать коленвал и поршневая система;
• запускается генератор;
• поступление питания на катушку;
• передача электрического импульса к трамблеру;
• проход заряда к свечам зажигания.

Если после длительных стараний запустить двигатель не представляется возможным, в первую очередь необходимо проверить схему электрооборудования ВАЗ 2107

Должное внимание следует уделить состоянию контактов, которые в результате подгорания вполне могут провоцировать неполадку

Система, содержащая в себе карбюратор, должна быть проверена на предмет работоспособности бегунка и, как обычно, свечей. Примерно в 90% случаев после таких манипуляций удается найти проблему.

Некоторые модели УАЗ и ВАЗ имеют бесконтактную систему зажигания. Внутри нее установлен электронный коммутатор, установленный между катушкой и трамблером. Благодаря тому, что в автомобиле установлена подобная схема подключения, стоит транспортное средство на порядок дороже.

Модификация, получившая название инжекторной, отличается наличием огромного множества электронных компонентов. Их замена обычно осуществляется в условиях СТО, однако попробовать справиться с трудностями можно и самостоятельно.

Для этих целей рекомендуется выполнить следующие действия:

• отсоединить провод, идущий непосредственно от датчика зажигания ВАЗ 2107;
• замерить сопротивление омметром;
• сравнить полученные данные с табличными;
• произвести регулировку.

Любая схема электропроводки ВАЗ может быть диагностирована и починена в один день

Важно лишь четко соблюдать инструкцию и постоянно сверяться с тем, как реализована схема подключения на бумаге и реальной жизни. Несоответствия, пусть даже редко, имеют место быть

Именно поэтому мастеру следует быть начеку.
