Буквенные обозначения элементов на электрических схемах

Блок под капотом

Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.

фотография блока

Общая схема предохранителей BMW E36

Описание

1	Реле топливного насоса
2	Реле электронного блока управления двигателем
3	Реле кислородного датчика
4	Реле звукового сигнала
5	Реле противотуманных фар
6	Реле фар
7	Реле дальнего света фар
8	Реле аварийной сигнализации
9	Реле электродвигателя вентилятора отопителя
10	Реле обогревателя заднего стекла
11	Предохранительное реле ABS
12	Реле насоса ABS
13	Реле 2 электродвигателя вентилятора системы охлаждения
14	Реле электромагнитной муфты компрессора кондиционера
15	Реле 1 электродвигателя вентилятора системы охлаждения
F1	(30A) Люк
F2	(15A) Разъем электрооборудования прицепа
F3	(30A) Омыватель /очиститель фар
F4	(15A) Подогреватель сиденья
F5	(30A) Электропривод сиденья
F6	(20A) Обогреватель заднего стекла
F7	(5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши
F8	(15A) Звуковой сигнал
F9	(20A) Аудиосистема
F10	(30A) Электронный блок управления ABS/TCS, система активной подвески
F11	(7,5A) Фара- левая
F12	(7,5A) Фара-правая
F13	(5A) Электропривод стеклоподъёмников — зад. (2-дверные модели)
F14	(30A) Электропривод стеклоподъемников
F15	(7,5A) Противотуманные фары-передние, комбинация приборов
F16	(5А) Блок управления двигателем, кондиционер
F17	(7,5A) Задние противотуманные фонари
F18	(15A) Топливный насос
F19	(15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет)
F20	(10A) Система кондиционирования/отопления
F21	(5A) Электронный блок управления ABS/TCS, система активной подвески
F22	(5A) Противотуманные фары
F23	(5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар
F24	(15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки
F25	(5A) Выключатель освещения (фары/противотуманные фары)
F26	(10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива
F27	(5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер
F28	(5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости
F29	(7,5A) Дальний свет — левая фара
F30	(7,5A) Дальний свет- правая фара
F31	(15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования
F32	(30A) Предохранитель прикуривателя
F33	(10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери
F34	(30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система
F35	(25A) Центральный замок, привод складывающейся крыши
F36	(30A) Блок управления очистителем/омывателем лобового стекла
F37	(10A) Передние и задние габариты -правые
F38	(30A) ABS
F39	(7,5A) Реле электромагнитной муфты компрессора кондиционера
F40	(30A) Электропривод сиденья
F41	(30A) Электродвигатель вентилятора конденсатора кондиционера
F42	(7,5A) Система SRS, система защиты при опрокидывании (кабриолет)
F43	(5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши
F44	(15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система
F45	(7,5A) Маршрутный компьютер, вспомогательный блок сигнализации
F46	(7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости

K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Подпишись на RSS!

Подпишись на RSS и получай обновления блога!

Получать обновления по электронной почте:

• • Программа взаимодействия INA226 с микроконтроллером PIC
    29 июля 2020
  • Миллиомметр цифровой на базе модулей ADS1115 и TM1637
    22 июля 2020
  • Транзисторный ключ с ограничением тока
    3 июня 2020
  • Зарядное для аккумуляторов шуруповерта на базе XL4015
    5 апреля 2020
  • Зарядное для авто со стабилизацией тока на L200
    19 марта 2020

• • Зарядное устройство для автомобильных аккумуляторов — 237 473 просмотров
  • Стабилизатор тока на LM317 — 173 633 просмотров
  • Стабилизатор напряжения на КР142ЕН12А — 125 000 просмотров
  • Реверсирование электродвигателей — 101 818 просмотров
  • Зарядное для аккумуляторов шуруповерта — 98 504 просмотров
  • Карта сайта — 96 146 просмотров
  • Зарядное для шуруповерта — 88 482 просмотров
  • Самодельный сварочный аппарат — 87 875 просмотров
  • Схема транзистора КТ827 — 82 531 просмотров
  • Регулируемый стабилизатор тока — 81 521 просмотров

• • DC-DC (4)
  • Автомат откачки воды из дренажного колодца (5)
  • Автоматика (34)
  • Автомобиль (3)
  • Антенны (2)
  • Ассемблер для PIC16 (3)
  • Блоки питания (30)
  • Бурение скважин (6)
  • Быт (11)
  • Генераторы (1)
  • Генераторы сигналов (8)
  • Датчики (4)
  • Двигатели (7)
  • Для сада-огорода (11)
  • Зарядные (17)
  • Защита радиоаппаратуры (8)
  • Зимний водопровод для бани (2)
  • Измерения (35)
  • Импульсные блоки питания (2)
  • Индикаторы (6)
  • Индикация (10)
  • Как говаривал мой дед … (1)
  • Коммутаторы (6)
  • Логические схемы (1)
  • Обратная связь (1)
  • Освещение (3)
  • Программирование для начинающих (17)
  • Программы (1)
  • Работы посетителей (7)
  • Радиопередатчики (2)
  • Радиостанции (1)
  • Регуляторы (5)
  • Ремонт (1)
  • Самоделки (12)
  • Самодельная мобильная пилорама (3)
  • Самодельный водопровод (7)
  • Самостоятельные расчеты (37)
  • Сварка (1)
  • Сигнализаторы (5)
  • Справочник (13)
  • Стабилизаторы (16)
  • Строительство (2)
  • Таймеры (4)
  • Термометры, термостаты (27)
  • Технологии (21)
  • УНЧ (2)
  • Формирователи сигналов (1)
  • Электричество (4)
  • Это пригодится (12)

• Архивы
  Выберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Блоки под капотом

Основной блок

Он расположен в левой части под защитной крышкой.

Пример схемы с обратной стороны крышки

Обозначение

ECU1	10A Блок управления двигателем
STOP	15A Стоп-сигнал
F/WIPER	20A Передний стеклоочиститель
R/FOG	10A Задний противотуманный фонарь
F/FOG	15A Передние противотуманные фары
LO FHDLP	15A Ближний свет фар
HI HDLP	15A Дальний свет фар
A/CON	10A Система кондиционера
F/PUMP	15A Топливный насос
T/OPEN	10A Открывание крышки багажника
SAFTY P/WINDOW	20A Модуль защиты стекло подъемника
HORN	10A Звуковой сигнал
INJ	15A Инжектор
SNSR	10A Сенсор кислорода
ECU2	30A Блок управления двигателем
SPARE	Запасной предохранитель
ABS	30A Анти блокировочная система
BLOWER	30A Вентилятор
IGN	30A Замок зажигания
RAD	30/40A Вентилятор радиатора
COND	20A Реле вентилятора конденсатора
ALT	120/140A Генератор
Реле
ATM	Блок управления автоматической коробки передач
WIPER	Реле стеклоочистителя
F/FOG	Реле передних противотуманных фар
LO HDLP	Реле фары (ближний свет)
HI HDLP	Реле фары (дальний свет)
A/CON	Реле кондиционера
F/PUMP	Реле топливного насоса
DRL	Реле фонарей для светлого времени суток
COND2	Реле вентилятора конденсатора
HORN	Реле звукового сигнала
MAIN	Главное реле
START	Реле стартера
RAD	Реле вентилятора радиатора
COND	Реле вентилятора конденсатора

Дополнительный блок

Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.

Расшифровка предохранителей

F/HEATER	30А Нагреватель топливного фильтра
HEATER 3	40А Нагреватель 3 с положительным температурным коэффициентом
HEATER 2	40А Нагреватель 2 с положительным температурным коэффициентом
GLOW	60А Свеча предпускового подогрева
HEATER 1	40А Нагреватель 1 с положительным температурным коэффициентом

На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

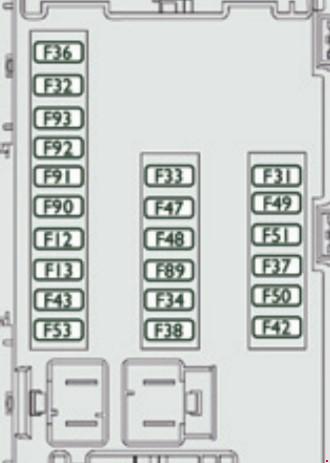

Схема (1 вариант)

 Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34	7,5	Освещение салона микроавтобуса — Фонари аварийной сигнализации
36	10	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	—	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Реальное фото блока

Схема (2 вариант)

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая — Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса — Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	—	Не используется
35	7,5	Фонари заднего хода — Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок — Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель — Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46	—	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов — Задние противотуманные фонари

Блоки реле и предохранители в салоне бмв е39

Основной блок предохранителей

Он находится за вещевым ящиком (либо его называют бардачком). Подробнее как попасть к нему смотрите в видео.

Общее описание из видео

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки по­ложения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управ­ление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вен­тилятор
21	5А Электропривод регулировки по­ложения сиденья водителя, зеркало с затемнением, систе­ма открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стеклоподъем­ник, система центрального за­пирания
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки по­ложения наружного зеркала, электрический стеклоподъем­ник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуко­вой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очис­титель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе.

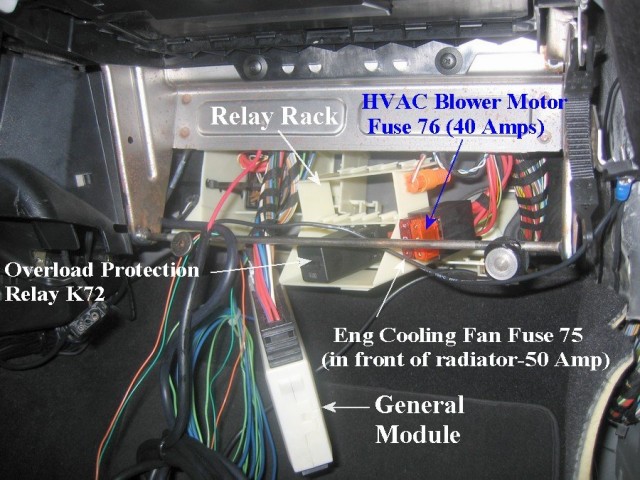

Общий вид разобранного вещевого ящика

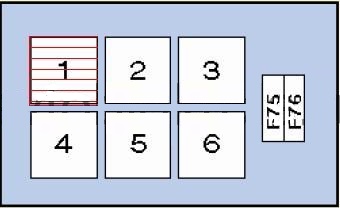

Схема

Таблица с расшифровка

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Описание

F107	(50A) Реле насоса впрыска вторичного воздуха (AIR)
F108	(50A) Модуль управления ABS
F109	(80A) Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	(80A) Блок предохранителей-фасция 1 (F1-F12 и F22-F25)
F111	(50A) Замок зажигания
F112	(80A) Модуль управления лампами
F113	(80A) реле регулировки положения руля / рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей-фасция 1 (F13) — с поясничной опорой
F114	(50A) Замок зажигания, разъем для линии передачи данных (DLC)

Архивы

АрхивыВыберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Блок реле и предохранителей в моторном отсеке

Находится в дальнем углу, почти около лобового стекла.

Общая схема

Расшифровка схемы

Реле — вариант 1

1	Электронный блок управления двигателем
2	Электронный блок управления КПП
3	Реле системы управления двигателем
4	Реле катушки зажигания — кроме 520i (22 6S 1) /525i/530i
5	Реле 1 электродвигателя очистителя лобового стекла
6	Реле 2 электродвигателя очистителя лобового стекла
7	Реле 1 электродвигателя вентилятора конденсатора кондиционера(^03/98)
8	Реле З электродвигателя вентилятора конденсатора кондиционера(^03/98)
9	Реле насоса системы подачи воздуха на выпуск

Реле — вариант 2

1	Модуль управления двигателем
2	Модуль управления коробкой передач
3	Предохранитель модуля управления двигателем
4	Реле модуля управления двигателем
5	Реле двигателя стеклоочистителя I
6	Электродвигатель стеклоочистителя II
7	Реле двигателя вентилятора кондиционера I
8	Реле 3 вентилятора кондиционера
9	Реле ABS

Предохранители

1	(30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i
F2	(30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода
F3	(20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха
F4	(30A) Подогреваемые кислородные датчики, электронный блок управления двигателем
F5	(30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i

Блок в салоне

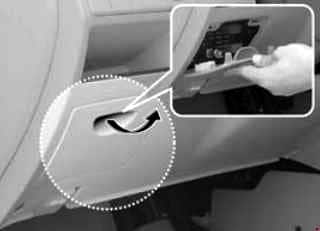

Находится под панелью приборов со стороны водителя за защитной крышкой.

Фото — пример

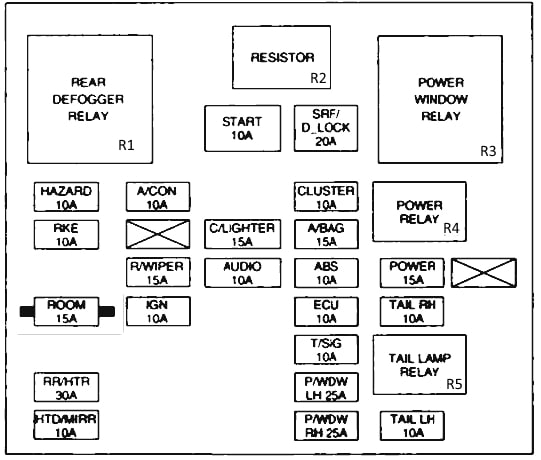

Схема

Описание предохранителей

START	10А Двигатель стартера
SRF/D LOCK	20А Крыша, Запирание двери
RR FOG	10А Задний противотуманный фонарь
HAZARD	10А Аварийная сигнализация
A/ CON	10А Система кондиционирования воздуха
CLUSTER	10А BCM, панель приборов (IND.), модуль управления кондиционером
RKE	10А Доступ на расстоянии без ключей
S/ HTR	20А Обогрев сидений
C/ LIGHTER	15А Прикуриватель
A/ BAG	15А Подушки безопасности
R/ WIPER	15А Задний стеклоочиститель
AUDIO	10А Система аудио устройств
ABS	10А Анти — блокировочная система АБС
POWER	15А Розетка питания
ROOM	15А Плафон салона
IGN	10А Зажигание
ECU	10А Блок управления двигателем
TAIL RH	10А Задний свет (правый)
T/ SIG	10А Фонарь указателя поворота
RR/ HTR	30А Обогреватель заднего стекла
P/ WDW LH	25А Стекло подъёмник (левый)
HTD/ MIRR	10А Нагреватель наружного зеркала заднего вида
P/WDW RH	25А Стекло подъёмник (правое)
TAIL LH	10А Задний свет (левый)

Назначение реле

RR/HTR	R1 Реле обогревателя заднего стекла
RESISTOR	R2 Резистор
P/WDW	R3 Реле электро подъемника стекол
ACC/ PWR	R4 Вспомогательное оборудование/ Реле розетки электропитания
TAIL	R5 Реле заднего света

Блок реле в салоне автомобиля

Находится под панелью приборов слева.

Для авто выпускавшихся до 1996 года.

1	Реле электропривода стеклоподъемников/люка
2	Блок управления (при аварии)
3	Реле электродвигателя вентилятора отопителя
4	Реле очистителя/омывателя фар
5	Блок управления очистителем лобового стекла/фар
6	Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели

Для авто выпускавшихся после 1996 года.

1	Реле электропривода стеклоподъемников/люка
2	Блок управления (привари)
3	Реле электродвигателя вентилятора отопителя
7	Предохранитель 48 (40A), AC — 316i/318i

• 48 — 40А Вентилятор (высокая скорость)
• 50 — 5А Клапан рециркуляции отработанных газов, Клапан угольного фильтра
