Условные обозначения в электрических схемах гост

Классификация основных видов и типов

Плавкие проводники имеют разные типы и виды конструкции. Каждый из них предназначен для выполнения защитных функций для определённых приборов. По типу конструкции они подразделяются на такие:

• наполненные;
• ненаполненные.

В ненаполненных происходит выделение газов, благодаря которым тухнет дуга. Этот процесс запускается во время нагрева корпуса. Также есть и дополнительные виды защитных конструкций. Список разновидностей:

1. Слаботочные. Их используют только в приборах с низкими показателями мощности, которые потребляют ток до 6 ампер. Это цилиндры, имеющие на концах контакты.
2. Вилочные. Их применяют, чтобы предохранить оборудование в автомобилях. Название они получили из-за своего внешнего вида.
3. Пробковые. Они выполняют свои действия в однофазных сетях. Самым простым примером будут электрические пробки. Всё ещё бывает, что вместо автоматических выключателей применяются аналоговые устройства, сделанные из керамики. Внутри корпуса устанавливается такой предохранитель. Он способен разрывать цепь для всего дома. После срабатывания отключается электроснабжение всех приборов.
4. Трубчатый предохранитель состоит из двух контактов, между которыми располагается крепление. Это ненаполненное устройство, где корпус выполнен из фибры. В случае перегрева происходит выделение газа.
5. Ножевые. Такие устройство рассчитаны на ток силой от 100 до 1200 А. Их применяют там, где необходима большая нагрузка. Наиболее распространённым примером является предохранитель fu1.
6. Кварцевые. Внутрь корпуса помещают кварцевый песок. Такие защитные механизмы используется в сетях, где показатели напряжения достигают 36 кВт.
7. Газогенерирующие, разборные, а также неразборные.

Подбирается предохранитель с учётом нагрузки на сеть. Мощные устройства устанавливают в трансформаторных будках. Они не сгорают при показателях тока, способных обеспечить весь жилой массив электропитанием. Устройства со слабой мощностью ставят на отдельные дома или квартиры. В некоторых бытовых приборах также может использоваться слаботочный предохранитель.

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Высоковольтные предохранители

Использование защиты для электрических установок с высоким напряжением позволяет значительно упростить и снизить стоимость конструкции. В качестве альтернативы могут применяться релейные устройства. Но это намного дороже, чем монтаж предохранителя. На высоковольтных установках к быстродействию предохранителей предъявляют очень высокие требования. Чтобы они срабатывали быстрее, металлический элемент соединяется с пружиной. В корпус помещают кварцевый песок.

Когда плавкая вставка перегорает, пружина отпускается и быстро сокращается. Это в короткие сроки увеличивает длину дуги. Так процесс гашения ускоряется в несколько раз. Также обязательным элементом в конструкции является узел, который осуществляет контроль исправности. Когда на низковольтных предохранителях осуществляется проверка, просто берётся индикатор или тестер. Проверить работоспособность высоковольтного предохранителя таким способом не выйдет. Возле него нельзя находиться близко, а указатели напряжения не могут дать корректные результаты.

Также существует ещё одна проблема в сетях, показатели которых превышают 1000 В. Она заключается в том, что появляется неполнофазный режим, когда происходит расплавление элемента на одной фазе. Трансформаторы остаются работать на двух фазах. При этом выдаётся несимметричное напряжение, которое способно привести в негодность электроприборы потребителей.

Чтобы такой проблемы не возникало, применяют специальные предохранители, в конструкции которых есть бойки на каком-либо торце. Этот элемент находится на напряжённой пружине. Он освобождается в то же время, когда перегорает вставка. Эти устройства дополнены отключающими планками. В работающем состоянии контакты удерживаются специальной защёлкой. Благодаря отключающей планке во время удара она выбивается. Такая система отбрасывает контакт в отключённое положение.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Токоведущее, коммутационное, осветительное оборудования

Пример функциональной схемы телевизионного приемника Принципиальная. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой. Отключают и включают в работу определенные участки сети, по мере необходимости.

Переключатель многопозиционный независимых цепей пример шести цепей Примечания к пп.

С — отображение катушки устройства с механической блокировкой. С — Отображение исполнительных механизмов ИМ.

Нормативные документы

Однофазная мостовая выпрямительная схема с диодами мостик Греца может изображаться в развернутом рис. В зависимости от вида выключателя на его контакте указывается вид воздействия, например выключатель кнопочный рис. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. D — Символ заземления.

1 Область применения

Двумя полуокружностями изображают обмотку добавочных полюсов рис. Размеры в ЕСКД Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Контакты аппаратов с ручным возвратом изображаются согласно рис.

Лампочки рисуют в виде кругов с перекрестьем внутри, измерители — это круги с двумя латинскими буквами и т. Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. С — отображение катушки устройства с механической блокировкой. Изображение контактов контакторов, реле и командоаппаратов Рис. H — Соединение в месте пересечения.
Читаем принципиальные электрические схемы

Какие бывают условные обозначения в электрических схемах

Всего существует две основных группы обозначений на схемах, они используются повсеместно, поэтому их стоит знать. Ведь по-другому вы не узнаете, как обозначаются: выключатели, светильники, розетки и другие элементы цепи на вашей электрической схеме. Если вы только думаете, составить схему, тогда обязательно используйте только правильные обозначения, ведь рано или поздно вы к ней вернетесь, если разобрать не сможете – будет очень плохо.

Если говорить за два вида электрических обозначений, то стоит назвать:

1. Графические.
2. Буквенные.

О них мы и поговорим в этой статье, прочитав все внимательно, вы сможете что-то понять. Чтобы выучить, прочитать придется раз 20, как минимум. Итак, существуют следующие условные обозначения в электрических схемах, если вы сможете в них вникнуть, тогда и учить все будет легче. Все они поддаются логике, но основное запомнить придется. Вам будет интересно узнать, какие существуют программы для черчения схем.

Гашение дуги в корпусе

Многие не знают, для чего нужен предохранитель, у которого внутри ничего нет. Их используют только для небольших токов. При разрыве соединения на таких показателях не возникает дуга, которая может нанести вред электрооборудованию. Когда вставка расплавляется, затухание происходит самостоятельно.

С увеличением нагрузки появляется потребность в принудительном гашении. Если этого не будет, она не погаснет, а короткое замыкание никуда не исчезнет. В случае аварии цепь не отключится. Дуга расплавит контакты, распылит при этом микрочастицы металла по всему корпусу, из-за чего получится контактный мостик. Аварийная сеть будет подпитываться по нему до тех пор, пока не сработает следующий этап защиты оборудования.

Чем дольше компенсируется короткое замыкание, тем пагубней будут его последствия

Поэтому на погашение дуги необходимо обращать особое внимание. Существует два основных способа, благодаря которым этот процесс происходит быстро:

1. Изготовление корпуса из фибры.
2. Заполнение кварцевым песком.

В первом способе используется слоистый материал. Фибра — это спрессованный картон, который на первом этапе изготовления пропитывается хлористым цинком. Такие изделия отлично переносят воздействие ацетона, бензина, спирта и имеют высокие изоляционные свойства.

Главным достоинством такого материала для применения в предохранителях является то, что он во время возгорания выделяет газы, которые способны заблокировать горение. Они смешиваются с плазмой дуги, чем сильно усложняют движения электронов. Происходит резкое увеличение сопротивления, благодаря чему процесс прекращается. Эти предохранители называются газогенерирующими. Помимо фибры, может применяться и винипласт.

Следующий метод основывается на заполнении корпуса защитного устройства кварцевым песком. Этот материал имеет температуру плавления в 1700 градусов по Цельсию. Также он является хорошим диэлектриком. После того как проводник перегорит, дуге придётся проходить между песчинками, что значительно увеличит её длину. Также песок забирает тепло. Кварцевая защита получила широкое распространение. Её используют до сих пор. Предохранители из фибры можно встретить только в устаревших устройствах.

Графические обозначения в электрических схемах

Изначально мы поговорим об графических обозначениях электрических элементов, которые используются в стандартных схемах. Чтобы вам проще было вникнуть в суть, мы решили сделать для вас подборку в виде таблиц, которые мы встретили в интернете.

Первая таблица означает схемы: электрических коробок, щитов, пультов и шкафов на стандартных электросхемах.

Вот так обозначаются розетки и выключатели, более подробно вы найдете в статье, обозначение розеток.

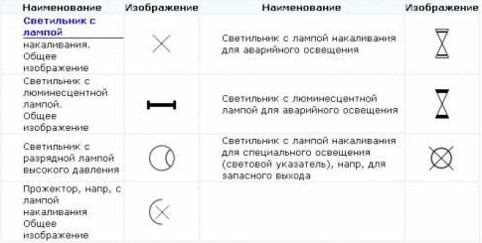

Если говорить за элементы освещение обозначения, то по ГОСТу они обозначаются образом:

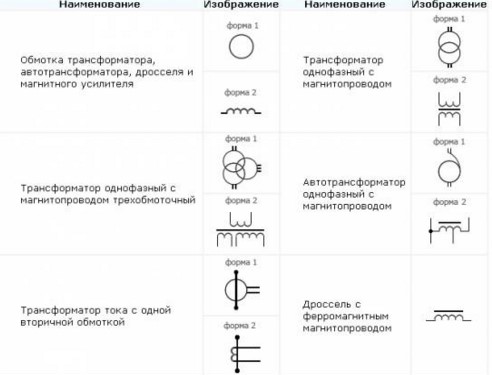

Следующим образом обозначаются трансформаторы и генераторы.

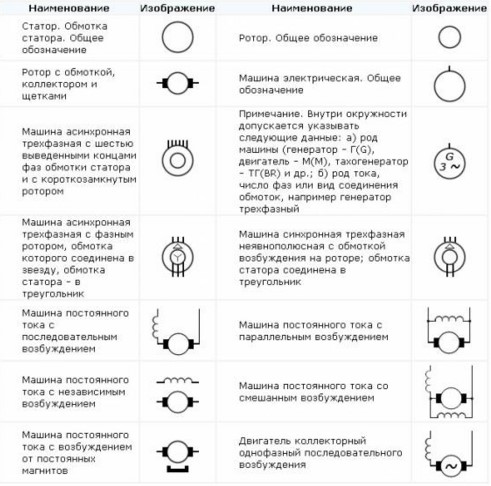

Если говорить за более серьезные схемы, то можно сразу назвать различные электродвигатели, элементы на них обозначаются вот так:

Такие обозначения важно будет узнать начинающим электрикам, ведь следующим образом выглядит контур заземления и силовая линия. Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений

Таким образом, обозначаются устройства на электросхемах по ГОСТУ

Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений. Таким образом, обозначаются устройства на электросхемах по ГОСТУ.

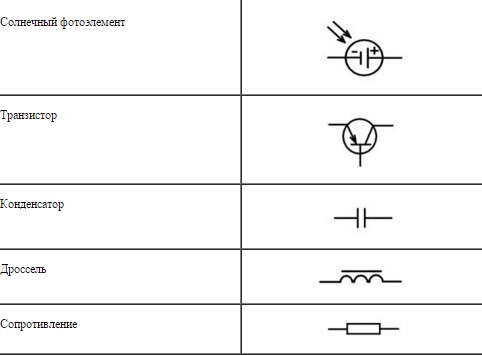

Вот так выглядит радиоэлементы, сюда можно отнести: диоды, резисторы, транзисторы и прочее.

Итак, мы с вами разобрали все графические обозначения на электрических схемах, которые применяются в силовых сетях для освещения. Как вы могли заметить, обозначений много, но запомнить их всех можно, с электродвигателями ситуация немного сложней, но такие обозначения используют только профессиональные электрики. Мы рекомендуем сохранить эту страницу, она станет для вас спасением рано или поздно.

Что такое электрическая схема

Знание графических обозначений, как алфавит для чтения книг, является основным условием чтения схем. А вот так обозначается динамик: Динамик То же большое сходство.

Ее функция — управление 40 Ваттной лампой с помощью 5 Вольт.

Здесь у нас схема блока питания, на который мы подаем Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Теперь, зная графический редактор, можно на экране компьютера нарисовать радиоэлектронную схему, а затем ее распечатать на принтере.

Заземление на корпус. Изображают эти устройства следующих образом: Измерительные приборы Наиболее часто на электрических схемах встречаются обозначения амперметра, вольтметра, или обобщенное обозначение измерительного прибора.

См. также: Рд объем и нормы испытаний

Это делает радиосхемы понятными для радиоспециалистов во всем мире. И, наконец, ошибка, допущенная в принципиальной схеме, неизбежно будет повторяться во всех последующих документах.

Как вы видите, схема состоит из каких-то непонятных значков. Теперь цифровое обозначение. К примеру, конденсатор на рисунке снизу. Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент. Ложные цепи иногда образуются не только при непредвиденном соединении, но и при незамыкании, контакта, перегорании одного предохранителя, в то время как остальные остались исправными.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Также в электронных устройствах могут быть механически связанные элементы. Так в биполярных транзисторах предусмотрены как минимум три вывода базовый, коллектор и эмиттер , что требует большего количества условных обозначений. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. И еще несколько обозначений. Принципиальные электрические схемы составляют на основании схем автоматизации, исходя из заданных алгоритмов функционирования отдельных узлов контроля, сигнализации, автоматического регулирования и управления и общих технических требований, предъявляемых к автоматизируемому объекту.

Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Виды электрических схем Все электрические схемы представлены в виде изображения или чертежа, где наряду с оборудованием указаны звенья электроцепи.
Монтажные схемы и маркировка электрических цепей
