Как сделать снегоход из снегоката своими руками?

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

1. Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
2. Также посредине монтируется небольшой модуль под сиденье оператора;
3. Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
4. Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
5. Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
6. Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
7. Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
8. Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
9. Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
10. Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

С наступлением зимы многие жители северных регионов задумываются об изготовлении снегоходов – средств передвижения, которые с легкостью преодолевают снежные сугробы и другие труднопроходимые места. Как нельзя кстати для самостоятельной сборки снегохода подойдет используемая в хозяйстве бензопила. Изготовление самоделки на основе двигателя от садового инструмента позволит получить максимально выносливый и неприхотливый в обслуживании агрегат для интенсивной ежедневной эксплуатации.

Снегоходы на аккумуляторах

Такие виды снегоходов работают от аккумуляторных батарей.

Современные аккумуляторы обладают усовершенствованной системой рекомбинации газов, нет необходимости залива дистиллированной воды, имеют минимальный саморазряд, чему способствует содержание кальция в пластинах.

Выделяющийся во время работы газ, преобразовывается внутри и не выходит наружу. Имеют предохранительный клапан, благодаря чему максимально безопасны.

На сегодняшний день нет моделей, запущенных в серийное производство, есть только несколько концептов и собственноручные агрегаты.

Американское предприятие Brammo Inc изобрело новый экологичный электроснегоход, обладающий уникальным дизайном.

По внешнему виду схож с тракторной гусеницей, что обеспечивает ему внушительный вид.

Максимальная скорость достигает 40 км/ч. Работа аккумулятора без подзарядки до 8 часов.

В свою очередь польские дизайнеры создали свою концепцию снегохода Snow Crawler, отличающегося более утонченным, современным дизайном.

Главной особенностью является закрытая кабина, благодаря чему по снегу теперь можно ездить с полным комфортом.

Есть подогрев стекол и всей светотехники. Работа на аккумуляторах требует подзарядки, что не всегда возможно в условиях экстремальной езды.

Изготовление

Чтобы собрать самодельный снегоход из снегоката, можно использовать еще части аккумуляторного шуруповерта. Полный комплект частей в данном случае, кроме снегоката и шуруповерта, включает еще:

• цепь и звездочки от велосипеда;
• руль, тросик и ручку торможения — также велосипедные;
• подходящие гайки и болты;
• трубу из дюралюминия марки Д16;
• два подшипника диаметром 16 мм и один — 10 мм;
• пару заглушек для пластмассовых труб;
• алюминиевый профиль в виде буквы «П»;
• трубу стальную профильную 20х20 мм.

Первый шагом, позволяющим сделать из детского или взрослого снегоката снегоход, является замена типового пластмассового руля на велосипедное рулевое колесо. На основе профильной трубы варят тележечную раму. После этого берутся за вал и ведущее колесо.

На обратную сторону потребуется наварить на вал широкую шайбу. После сверления отверстий крепят колесо уже к ней (такими же болтами). Крепление подшипников варят по их наружному диаметру с помощью кусков трубы. Снизу на тележечную раму закрепляют шуруповерт, соединенный с маленькой звездой. Промежуток между звездами используют для натяжения велосипедной цепи.

Созданный по такой схеме своими руками снегоход достаточно прост и удобен. Влиять на скорость езды помогает рулевая ручка. Тросик крепят при помощи кронштейна максимально близко к кнопке запуска. Питание электромотора обеспечит любая АКБ с напряжением 12 В. Убрать тележку при необходимости несложно, что упрощает транспортировку снегохода в багажном отсеке.

Альтернативное решение — снегоход из снегоката с двигателем от триммера. Раму собирают, используя стальной профиль и уголки. Обычно рама напоминает прямоугольник, а ее оптимальные размеры — 1,5х0,4 м. Балку руля собирают из металлических уголков, а затем обшивают стальными накладками. Предусматривают пазы особой конструкции, которые упрощают устройство крепления.

На передней перекладине ставят крепкий уголок. Потом прикрепляют сиденье и сверлят лонжероны. С двигателем разбираются после установки трансмиссии и звездочки.

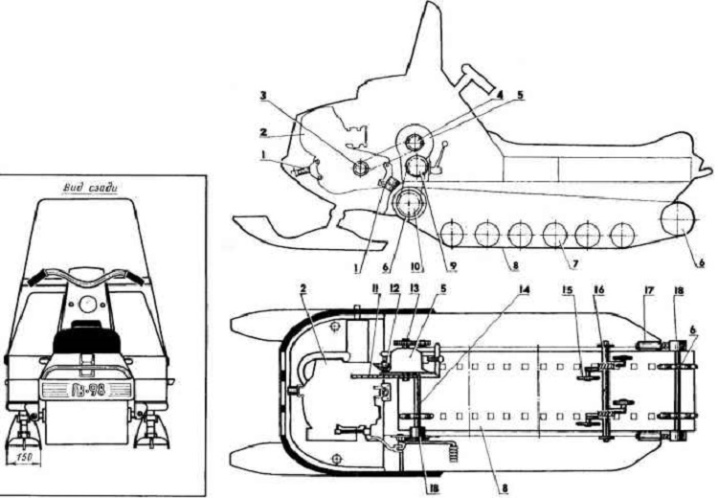

Полезно изучить и общие чертежи снегоходов. На приведённой ниже схеме показана модель с расстоянием 78 см между центрами колесных дисков. Общая длина транспортного средства составляет 1,65 м.

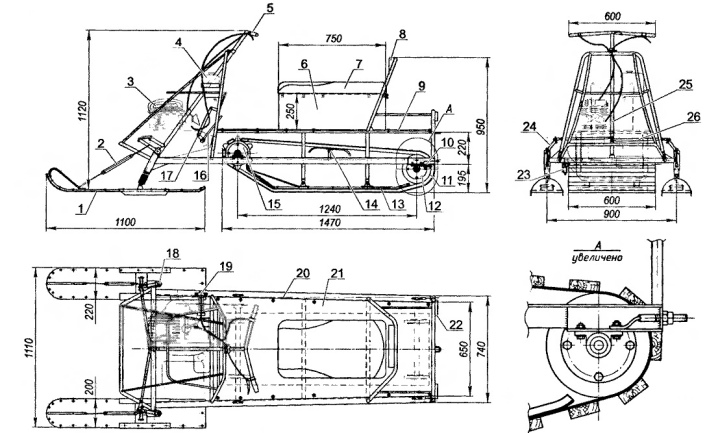

Можно использовать и следующую детальную компоновочную схему (хотя бы для поиска отдельных конструктивных решений). Надо только учитывать, что такой вариант рассчитан на людей с приличными техническими познаниями.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

• ведущий вал с принимающей звездой;
• силовая установка с передающей звездой и бензобаком;
• передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
• задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
• передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
• сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Классификация детских снегоходов

Электрический детский снегоход работает на аккумуляторных батареях. Такие источники питания не требуют никакого обслуживания, кроме периодической подзарядки. Саморазряд полностью исключен благодаря специальной конструкции аккумуляторов.

В некоторых детских средствах передвижения в качестве источника питания используются бензиновые двигатели. На такие средства передвижения устанавливаются разные типы моторов. Детские снегоходы с двухтактными бензиновыми двигателями отличаются легкостью, простотой обслуживания, скоростью прогрева, возможностью работы на дешевом топливе. Четырехтактные моторы издают меньше шума во время работы. Они обладают меньшим расходом топлива и намного большим рабочим ресурсом.

В некоторых моторах установлена система воздушного охлаждения. Нужно правильно применять ее, чтобы не допускать перегрева. Гидравлическая система охлаждения использует обыкновенный снег.

Инжекторные моторы обладают рядом преимуществ: стабильностью в работе, экологичностью и экономичностью. Они не отличаются надежностью и не рекомендованы к применению в полевых условиях. Заправлять моторы в детских снегоходах желательно неэтилированным бензином для понижения вредности выхлопа и повышения продолжительности работы движка.

Производители

Среди всех доступных брендов актуальными считаются модели целого ряда крупных и известных производителей. Рассмотрим некоторые модели более внимательно.

Yamaha

Этот японский производитель специализируется на создании спортивной и шоссейной мототехники, но вполне успешно справляется и с изготовлением надежной снегоходной техники.

Наиболее популярная модель – Yamaha SRX 120, имеющая бензиновый двигатель. Снегоход оснащен одноцилиндровым мотором мощностью 3,5 лошадиной силы, обладает превосходными рабочими характеристиками. В комплектацию включен модуль аварийного выключения. Техника весит 76 кг, вполне помещается в прицеп автомобиля, надежна и маневренна.

Snow Fox

Миниатюрное решение и бюджетная цена делают этот четырехсильный агрегат неплохим выбором для освоения ребенком первых снегоходных трасс. Конструкция техники стандартная – с двумя устойчивыми передними лыжами и задним гусеничным транспортером.

Малый вес снегохода – всего 37 кг — делает такой выбор оптимальным для семейных прогулок. Бюджетная стоимость обеспечивает все возможности для приобретения модного девайса для ребенка.

Arctic Cat F120

Модель, славящаяся простотой в использовании. Среди опций здесь есть подогрев рукояток руля, система экстренного торможения.

Модель довольно массивная и устойчивая. Имеет вес 75 кг, удобную посадку, защищенный от внешних воздействий корпус. Мотор одноцилиндровый, мощностью 3,8 лошадиной силы.

Тайга РМ Рысь

Выпускаемый российским производителем детский снегоход Тайга РМ Рысь обладает всеми преимуществами современной моторизованной техники. Он компактен и удобен в эксплуатации. Ограничение скорости установлено на пределе в 13 км/ч. Кроме того, он полностью копирует аналогичную взрослую модель внешне. Эта особенность — очень веский аргумент для мальчиков, желающих во всем походить на своих родителей. В комплектацию включен одноцилиндровый мотор мощностью 6,5 лошадиной силы.

Какой именно вариант снегоходной техники выбрать для ребенка – решают сами родители. Почти вся серьезная и современная техника, вне зависимости от страны-производителя, сегодня стоит более 1 тыс. долларов. Модели дешевле существенно уступают своим дорогим аналогам и в классе, и в надежности, и в степени защищенности.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии

Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы,  а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий

Представим популярные модели снегокатов на электрической тяге, предназначенные для детей.

Электроснегокат Sambit Snowrunner 300

Разработанная российскими специалистами уникальная модель Sambit Snowrunner 300 обладает специально разработанной системой подвески и широким мотор-колесом (160 мм), мощностью 200 Вт. Такая конструкция делает езду по снежному покрытию комфортной для ребенка. Устройство оснащено литий-фосфатным аккумулятором, энергоемкостью 5.2Ah / 6.7Ah. Он помещен во влагозащищенный корпус., легко снимается для зарядки.

Электро снегоход имеет три уровня ограничения максимальной скорости, что позволяет безопасно пользоваться им детям от 5 лет. Время работы модели (1,5-3 часа) зависит от массы водителя и температуры воздуха. Если вес малыша около 15 кг, то снегокат уверенно преодолевает подъем, достигающий 30°.

Скорость плавно регулируется ручкой газа. Запуск работы производится ключом, гнездо для которого находится на аккумуляторе.

Мне нравится2Не нравится

Электроснегокат Умка 250w

Лаконичный дизайн электроснегохода Умка 250 W,предназначенного  для прогулок детей по снежному покрову, не помешал данной модели стать популярной. Прочная стальная рама обеспечила устройству грузоподъемность 90 кг, что делает возможность использовать его и взрослому человеку.

Свинцово-кислотный аккумулятор 24В 9А·ч, обеспечивающий работу электродвигателя мощностью 250 Вт, позволяет совершать по ровной заснеженной дороге прогулки на расстояние до 20 км. При этом скорость может достигать 20 км/час. Такие характеристики могут быть получены при соблюдении нормы грузоподъемности транспорта.

Надежная тормозная система обеспечит своевременное торможение устройства. Весит Умка всего 14 кг, а его габариты позволяют удобно перевозить устройство в автомобильном багажнике. Аккумулятор полностью готов к работе через 6 часов после начала зарядки.

Мне нравится2Не нравится

Плюсы снегохода, который разработан своими руками:

Стоимость. На изготовление самодельного снегохода уйдет гораздо меньше денежных средств, нежели на заводскую технику.
Возможность изготовить снегоход мечты вашего ребенка (нужный дизайн, мощность и т.д.).
Высокая надежность. Каждый родитель желает своему ребенку только добра, поэтому снегоход будет разрабатываться качественно

В свою очередь не каждый производитель обращает внимание на уровень безопасности в погоне за увеличением денежного потока.

Основные детали, которые необходимы для разработки самодельного снегохода: силовой агрегат (двигатель), топливный бак, рама, гусеницы, лыжня, элемент управления и сиденье. Кроме этого, должен быть чертеж, по которому будет происходить сборка всех деталей в одно целое. Сначала сваривают раму из труб и уголков, затем ее соединяют с рулевым механизмом. Далее последует установка двигателя. Расположение карбюратора не должно быть далеким от бака для горючего. После установки двигателя, бака и монтажа топливной системы переходим к установке гусеницы. Гусеницу можно купить отдельно или же сделать самому, предварительно просмотрев обучающее видео. Устанавливается ведомый мост в задней части рамы, ведущий мост посредине техники. В завершающий этап входит подсоединение тросов газа и тормоза.

Можно ли собрать детский снегоход самому?

На самом деле существует множество различных способов собрать своими руками детский снегоход. Для этого можно использовать множество разнообразных комплектующих. Рассмотрим на примере один из возможных вариантов такой сборки.

Прежде всего, необходимо продумать заранее конструкцию агрегата, детали которой несложно будет приобрести или изготовить самостоятельно. Хорошей проходимости по рыхлому или глубокому снежному покрову ожидать, конечно, не приходится, но мощности самодельного агрегата будет вполне достаточно для того, чтобы, например, отбуксировать сани с седоками или несколько «Аргамаков».

Чтобы сделать агрегат самому, можно взять мотор от мотоблока на 6 л.с. В качестве движителя, например, можно взять часть гусеницы от старого снегохода. В Интернете можно заказать специальный набор для мотоциклов, в котором вместо переднего колеса устанавливается лыжа, а также небольшой гусеничный движитель. Пользуясь такими приспособлениями, всегда можно сделать своими руками небольшой снегоход. В качестве каркаса можно использовать несколько металлических труб. Можно сделать разборную раму своими руками и закрепить на ней сиденье от старого скутера и руль от велосипеда. Если есть возможность выбора, для удобства хранения и транспортировки можно установить съемный двигатель.

Чтобы сделать стойки для лыж, можно собрать своими руками конструкцию из вилок и рамы от велосипеда. Отдельные элементы можно скрепить между собой болтами. Чтобы собрать и разобрать такой самодельный снегоход, понадобится всего несколько минут. Никаких инструментов для этого вообще не потребуется. Двигатель монтируется на съемной платформе. Приводом на задний вал движителя служит обыкновенная цепь от мотоцикла.

Самодельный снегоход не должен разгоняться быстрее 20 км/ч. Для этого необходимо подобрать соответствующее передаточное соотношение. Лучше всего соединять переднюю и заднюю часть снегохода шарнирно. Таким образом, на самодельный агрегат не нужно устанавливать амортизационные пружины.

На раму своими руками можно установить сиденье от скутера. Благодаря этому самодельный снегоход будет удобным не только для детей, но и для взрослых. Скорость такого средства передвижения не будет высокой. К тому же такой самодельный агрегат практически не имеет наката из-за сопротивления гусеницы и трансмиссии. Лучше всего сделать своими руками тормозную систему или устройство для экстренной остановки мотора. На самодельный руль можно установить ручку газа. По мере увеличения оборотов мотора возрастает и скорость средства передвижения. При сбросе газа прекратится ускорение и самодельный снегоход остановится.

Подобное средство передвижения можно сделать своими руками, используя мотор от скутера. Комплектующие для движителя можно заказать в Интернете или использовать старые запчасти от мототехники, которые есть под рукой. При желании всегда можно сделать детский снегоход самостоятельно. Если сравнивать с заводскими образцами самодельные средства передвижения, удастся определить их преимущество в легкости и компактности, а также в возможности хранения и транспортировки

Отличия в мощности двигателя может не оказаться, а если обратить внимание на техническое оснащение, лидирующие позиции почти всегда будут занимать фирменные агрегаты
