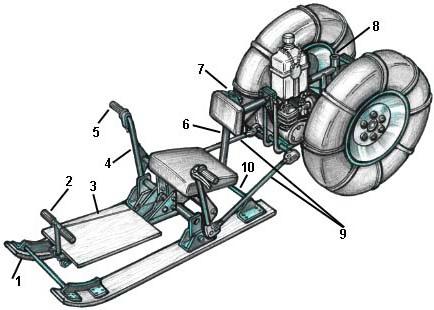

Как сделать самодельный снегоход из бензопилы и мотоблока

Советы по применению

Сразу же стоит обратить внимание, что самодельную конструкцию, чтобы она из себя ни представляла, вряд ли удастся зарегистрировать (узаконить) в соответствующих органах. А поэтому:

1. Согласно закона, самодельный снегоход не относится к категории транспортных средств. Поэтому, дальнейшее его применение, а также ответственность за последствия ложатся исключительно на того человека, который его сделал. Лучше, если он будет эксплуатироваться где-то в глубинке и не попадаться на глаза соответствующих служб.
2. Снегоход и плавающий вездеход – это абсолютно разные аппараты, хотя и имеют определенное сходство.
3. Так как двигатель имеет маленькую мощность, то перевозить этим транспортным средством грузы не желательно. Лучше передвигаться на нем одному.
4. Для передвижения ночью, на снегоход можно установить освещение (фары). Это повысит функциональность устройства и комфорт при передвижении.

Приводной вал

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное — уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

• Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
• Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

• Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
• Переднюю перекладину рамы оснащают прочным уголком.
• Крепят сидение к раме конструкции.
• Делают отверстия в лонжеронах.
• Между рулевой и средним участком приваривают швеллер.
• Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
• Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла

• Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
• Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

• лыж;
• продольной тяги;
• поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции. Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность

Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

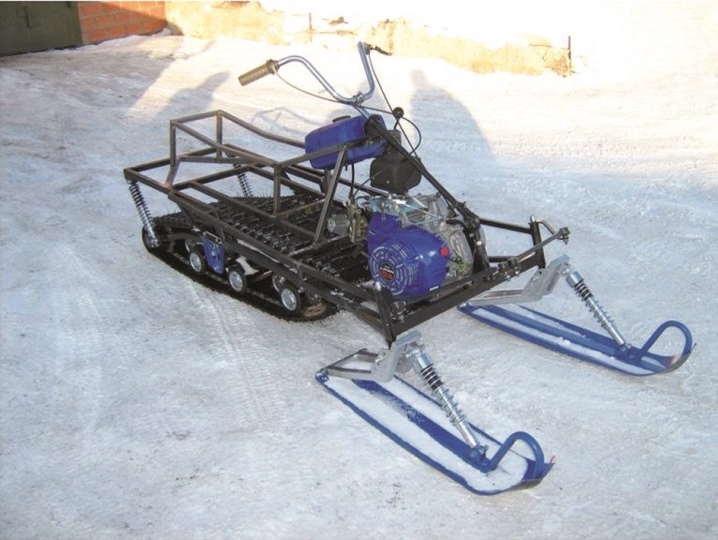

Конструкция базы мотоблока

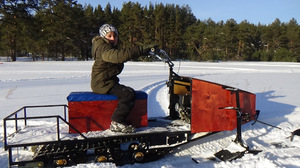

Изготовить снегоход можно из различной техники, например, мопеда, скутера, триммера и т. д. Однако лучшим выбором можно считать мотоблок. Так как зимой этот агрегат остается невостребованным, то его можно смело взять в качестве основы для создания снегоката. Снегоходная приставка может быть изготовлена на колесах и эта конструкция является более простой. Сложнее всего сделать своими руками снегоход из мотоблока на гусеницах. Однако он имеет более высокую проходимость, что может стать основным критерием при выборе типа конструкции.

Следует помнить, что не каждый мотоблок можно переделать в снегоход. Лучше всего использовать агрегаты, оснащенные:

• Задним тягово-прицепным устройством.
• Среднемощной силовой установкой с воздушным охлаждением.

Оптимальным выбором можно считать агрегаты «Нева». Они имеют привлекательную стоимость, а их двигатели собираются в Японии. Конструкцию собранных своими руками мотосаней можно разделить на две основных части — ведущую и ведомую.

К первой категории следует отнести мотор от мотоблока, элементы привода и несущую раму. Ведомую часть составляют:

• Рулевая колонка.
• Амортизаторы.
• Ходовая часть, например, гусеничная.

Перед началом работ по созданию снегохода-самоделки необходимо подобрать все необходимые материалы и запчасти.

Изготовление рамы

Предварительно стоит хорошо изучить чертежи. При желании можно изготовить мини-снегокат собственной конструкции, но многие предпочитают готовые решения. Для изготовления рамы стоит использовать железные трубы. Чтобы придать им нужную форму в соответствии с чертежом, потребуется трубогиб. Когда эта работа будет завершена, необходимо соединить все элементы рамы с помощью сварки.

Следующим шагом станет изготовление в передней части основной конструкции подрамника. Именно здесь будет монтироваться силовая установка и коробка передач, например, от Жигулей. Для решения поставленной задачи к раме приваривается подставка с отверстиями под мотор. Цепь привода устанавливается в специальной прорези.

Ходовая часть

К рулевой колонке необходимо прикрепить одну или две лыжи с помощью шарнирного соединения. Амортизаторы для передней подвески лучше использовать готовые, например, от мотоцикла. Также следует определиться с вопросом, будут ли для передвижения использоваться гусеницы, или планируется сделать мини-снегоход на камерах. Каждый из этих видов привода имеет не только преимущества, но и недостатки.

Колесный агрегат отличается большей маневренностью, но уступает гусеничному в проходимости. Гусеницы можно самостоятельно изготовить из различных материалов, например, конвейерной ленты.

Важно помнить, что они должны быть легкими и прочными, обеспечивая при этом хороший контакт траков с поверхностью. https://www.youtube.com/embed/ETTcQmKZpYw

Самодельный снегоход из мотоцикла

Чтобы сделать такое транспортное средство потребуется много терпения, умения и желания. Это самый сложный вариант изготовления снегохода. Для этой работы потребуются материалы, мотоцикл, сварочный аппарат и умения работать им.

Для такого транспортного средства подойдут такие мотоциклы, как «Днепр», «Урал».

Последовательность изготовления снегохода

• Сначала нужно сделать раму. Для этого понадобятся трубы из металла различные по размеру, а также уголки. Из всего этого надо сделать основу будущего снегохода, напоминающий по форме прямоугольник, размером 150 на 43 сантиметра.
• Теперь нужно перейти к изготовлению рулевой балке. Для неё нужны будут уголки металлические, размером 50 на 50 на 5 миллиметров. После изготовления её необходимо обшить накладками и установить на станке горизонтально.
• Места соединения готовой рамы и балки нужно обработать. Раму и готовую балку следует тщательно обработать в местах будущего соединения.
• Не забудьте укрепить перекладину рамы прочным уголком.
• Подготовьте сиденье и прикрепите его к раме.
• В лонжеронах необходимо просверлить отверстия.
• Теперь следует приварить швеллер.
• Пришло время подготовить гусеничную звёздочку и резиновую ленту. Размеры должны быть примерно такие: 2200 на 300 мм, а толщина не должна превышать десяти миллиметров.
• Подготовленную гусеницу нужно обшить капроном.
• Теперь надо установить трансмиссию при помощи болтов.
• Изготовьте лыжи из металлического уголка и листа, а затем приварите их при помощи сварочного аппарата к снегоходу.

Перейдём к системе управления. Она состоит из двух тяг и лыж.

Снегоход вашей мечты готов! Теперь вы точно, знаете, что его можно не покупать за большие деньги, а изготовить самому. И для этого многого не надо, а лишь необходимый материал, нужное оборудование, умение всем этим пользоваться, а главное, терпение, желание и свободное время.

Технические характеристики бензопилы «Урал»

Схема электрооборудования снегохода.

Это профессиональный инструмент для валки стволов деревьев. Удобен агрегат в эксплуатации и имеет достаточно большую мощность. Экологически чистый аппарат, позволяющий работать в суровых климатических условиях зимы. К основным особенностям технической характеристики бензопилы «Урал» относятся:

• двигатель (бензиновый, двухтактный, одноцилиндровый);
• мощность – 3,68 кВт;
• масса – 11,7 кг;
• габариты – 460х880х460 мм.

Используя такие самодельные конструкции средств передвижения, можно решать определенные задачи в подсобном хозяйстве. Еще такой вид транспорта прекрасно подойдет для любителей зимней рыбалки и охоты. При помощи бензопилы можно осуществить достаточно много интересных задумок и конструкторских решений, которые принесут пользу в домашнем хозяйстве.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

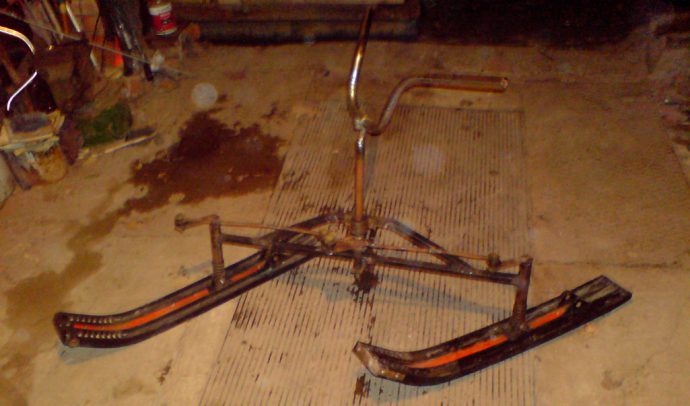

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя

Это позволит сделать конструкцию более надежной и удобной в управлении.

Рекомендации

Кроме основных требований к работе, нужно учесть и более частные нюансы. Так, гусеничные снегоходы однозначно опережают колесные аналоги. Сделать гусеницу можно из старой грузовой покрышки. Первоначально срезают борт, а затем получают ленту бесконечной длины. Легковые покрышки тоже подойдут, но на их основе получают лишь маленькие гусеницы.

Ленту дополняют уголками либо полосками профильного сечения. Это будут своего рода зацепы. Для крепления зацепов иногда применяют самые простые болты. Передаточное соотношение определяется путем варьирования звездочек.

Катки либо варят из крупных труб, либо просто применяют готовые ролики. При желании гусеницы и лыжи используют от списанных «Буранов». Это вполне надежное и добротное решение, но его надо заранее учесть при составлении чертежей. Двигатель можно позаимствовать от бензопил «Дружба» и «Урал». Второй вариант легче, практичнее, мощнее и современнее. Кроме того, моторы «Уралов» эффективнее работают при отрицательной температуре.

Рули допускается брать от велосипедов, мотороллеров и скутеров. Однако в любом случае они должны быть максимально аккуратно соединены с двигателем. Именно ошибки при стыковке этих двух узлов приводят к серьезным проблемам. Особого смысла в создании тормозной системы нет. Все равно самодельные снегоходы не могут развивать высоких скоростей, а выезд на дороги общего пользования и уличные тротуары для них запрещен.

Не нужно забывать об опоре для сиденья (многие игнорируют это правило в процессе сборки). Большая величина опорного элемента не требуется, а вот устойчивость к нагрузке для него — на первом месте. В качестве балки иногда используют металлические водопроводные трубы диаметром от 15 мм. В любом случае надо предусмотреть ребра жесткости. Специальными стальными «косынками» подкрепляют стойки.

О том, как сделать детский снегоход из снегоката, смотрите далее.
