Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов

Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

http://moezerno.ru/texnika/tractors/mini-traktor-iz-motobloka-svoimi-rukami.html

http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-minitraktor-iz-motobloka-salyut.phtml

Авито минитрактор своими руками с двигателем от мотоблока. Монтаж двигателя и гидравлики

Делаем самодельный прицеп и прицепное устройство для мотоблока своими руками

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней. Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Минитрактор из мотоблока Агро

Как сделать самодельный координатный стол своими руками: чертежи, видео

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

листы и профили из нержавеющей стали;
сиденье и рулевое колесо – можно снять со старого автомобиля;
пара колес – их диаметр не должен превышать 15 ‘’;
набор крепежных элементов;
болгарка и электрическая дрель;
молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора. Также советуем посмотреть фото, которые непременно помогут вам при изготовлении сельскохозяйственного агрегата. В отличие от мотоблоков перечисленных выше производителей, техника марки Агро имеет один существенный недостаток, который нужно обязательно учесть при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода переломка обязательно скажется в том случае, если вы превысите максимально допустимую нагрузку на раму мини-трактора. Чтобы избежать дальнейшей неисправности, минитрактор потребуется оборудовать колесными редукторами.

Порядок действий при сборке агрегата выглядит следующим образом:

На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.

При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.

Минитрактор из мотоблока своими руками – порядок изготовления

Делаем шезлонг из дерева своими руками: ход работ, чертежи и фото

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

аппарат для сварки;
отвертки и гаечные ключи;
электрическая дрель и комплект различных сверл;
болгарка и набор дисков по работе с металлом;
комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники

Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом. Тогда и управление будет значительно проще

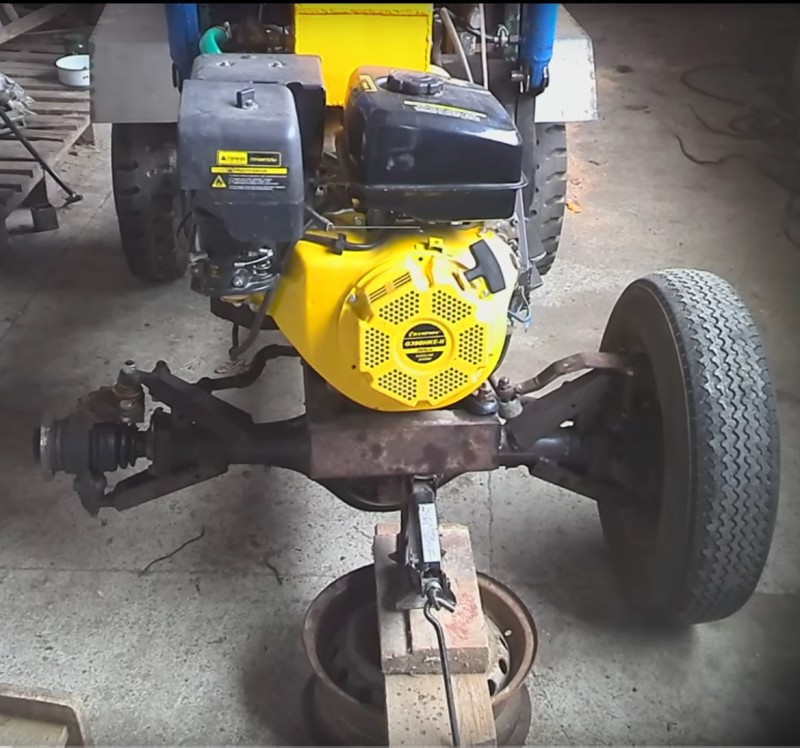

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники.

Крепление передних колёс к минитрактору осуществляют таким образом:

Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
К торцам профиля прикрепляют колёсные ступицы;
Конструкцию со ступицами закрепляют на передней раме прямо по центру;
Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
Осуществляют фиксацию редуктора на раме;
Ставят рулевую штангу, рулевое колесо;
Регулируют рулевую колонку, руль.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего мини трактора при эксплуатации на сыпучих грунтах.

Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.
