Как сделать лазерный уровень своими руками

Подставка для прибора

Осталось решить вопрос устойчивого крепления нивелира во время работы. Можно установить корпус на штативе от фотоаппарата. Вращая станину штатива, вы будете проецировать горизонтальную плоскость в виде точек в любом месте на стенах помещения.

Второй вариант – снова использовать корпус от старого жесткого диска. Если прикрутить строго по центру корпус прибора на ось вала HDD, вы получите свободно вращающуюся конструкцию с сектором охвата 360 градусов.

Главное, при работе использовать ровную поверхность, установленную в середине комнаты.

А если у вас объем работ не велик и не требует вертикальной разметки, то сделать уровень из указки можно за 10 минут так, как это показано на видео. Кстати, подобный лазерный уровень не требует ремонта вообще и он всегда под рукой. Неоспоримое преимущество перед всеми современными инструментами.

Штатив используется в качестве опоры для оптических устройств, он обеспечивает максимально точное наведение и сохранение положения прибора в процессе работы. Ключевым параметром штатива является его минимальная и максимальная высота.

Рейка – приспособление для определения разности высот, используется вместе с нивелиром.

Назначение и конструктивные особенности

Прежде всего следует отметить, что эксплуатация рассматриваемых измерительных приборов предусматривает полное исключение колебаний. Качественный штатив для лазерного уровня обеспечит максимальную устойчивость. При этом будут отсутствовать даже минимальные отклонения, способные негативно отразиться на отметках.

Штативы для нивелиров представляют собой специальную опору или же держатель для надежного фиксирования оборудования. Именно в таком положении возможно добиться соответствующей точности показаний. Многие специалисты именуют описываемые приспособления треногами из-за их конструктивных особенностей и внешнего вида.

На практике часто для установки лазерных уровней используют геодезические штативы, оснащенные специальными винтами. Этот тип устройств можно отнести к категории универсальных. Они эксплуатируются при:

• осуществлении контроля за выполнением строительных работ разной сложности;
• определении параметров строящихся объектов;
• возведении линейных конструкций (ЛЭП, трубопроводы);
• выявлении и определении масштабов деформации различных сооружений.

Конструктивно подставка для лазерного нивелира состоит из основания и штативной головки. При этом бюджетные модели являются неразборными. В то же время профессиональные устройства позволяют устанавливать разные типы измерительных приборов. Неотъемлемая составляющая приспособления – это винт, которым сам прибор крепится к кронштейну.

Универсальные штативы имеют более сложную конструкцию. Речь идет о треноге, по центру которой располагается штатив телескопического типа, имеющий червячный механизм. Благодаря подобным особенностям специалист имеет возможность изменять положение и направление центральной стойки. Выдвижная часть позволяет регулировать высоту всей конструкции.

По мере того как рос спрос на измерительное оборудование и дополнительные устройства, производители старались максимально расширить модельные ряды. В итоге сейчас на рынке представлен целый перечень штативов для лазерных нивелиров и уровней.

В него входят множество разновидностей.

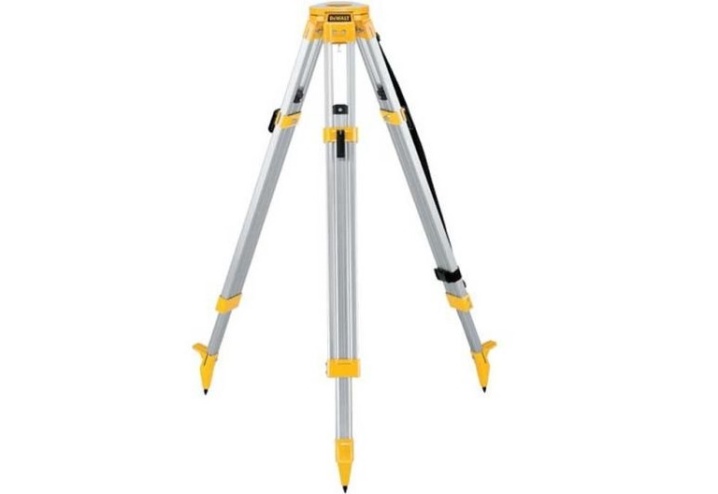

Упомянутый выше геодезический штатив, представляющий собой специализированное приспособление, оснащенное резьбой для установки приборов. К основным плюсам в данном случае относятся широкая рабочая поверхность, универсальность и максимальная надежность фиксации оборудования. Эти штативы эффективно используются при проведении работ как в помещении, так и на улице.

Элевационный штатив – устройство, характеризующееся надежностью и позволяющее эксплуатировать уровни с большим весом. Его главная особенность – это присутствие кривошипной стойки. При помощи ручки данного механизма можно регулировать рабочую высоту с максимальной точностью.

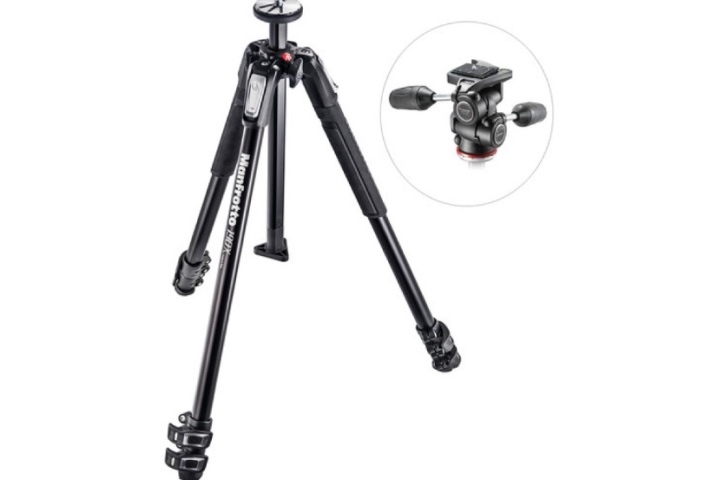

Фотоштативы, представляющие собой предельно легкие устройства. К их плюсам относят мобильность, а также возможность быстро изменять не только местоположение прибора, но и угол наклона. Основным минусом является наличие резиновых накладок на ножках, что усложняет использование за пределами помещений. Не менее важным моментом будет невозможность эксплуатации при сильном ветре из-за маленького веса.

Помимо всего перечисленного, существуют настенные держатели (кронштейны).

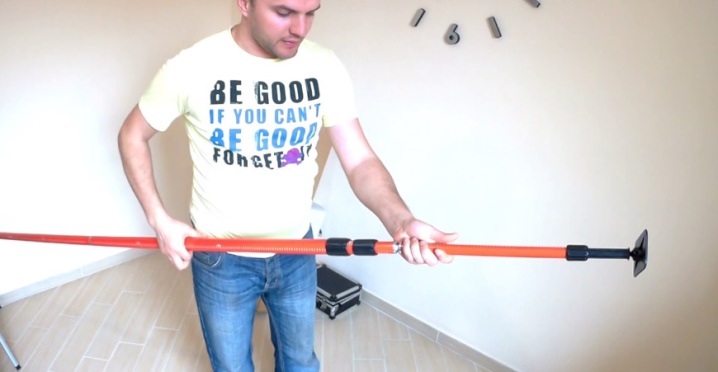

Отдельного внимания заслуживает еще один тип приспособлений для фиксации уровней. Речь идет о так называемых распорных конструкциях, которые представляют собой альтернативу классическим штативам. Принцип работы данного устройства заключается в перемещении оборудования вверх и вниз по штанге. Последняя устанавливается враспор между полом и потолком.

Эти телескопические стойки имеют, как правило, яркую окраску с чередованием полос оранжевого и черного цветов. Подобное решение позволяет использовать штанги как в дневное, так и в вечернее время. Высота некоторых конструкции может достигать 3-х метров и более. Изготавливаются стойки из алюминия и имеют минимальный вес, что упрощает их транспортировку и установку.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Для изготовления понадобятся:

• два старых жестких диска одинакового размера;
• пластик или ДВП для коробки;
• блок на 3 пальчиковые батарейки от старой детской игрушки;
• мягкий провод от наушников;
• алюминиевый профиль или уголок от старого карниза.

Пошаговая инструкция по изготовлению:

1. Аккуратно разбираем жесткий диск, оставив на месте подшипник и крепление для записывающих пластин

2. Из подходящего уголка делаем кронштейн для подвеса. В качестве оси №1 выступает подшипник записывающих пластин HDD

3. Ось №2 карданного подвеса изготавливаем из подшипника коромысла записывающих головок жесткого диска

4. Подвес для лазерной указки должен быть ровным и тяжелым. В данном случае использованы два алюминиевых уголка, заполненные для тяжести куском МДФ

5. В верхней части штанги монтируется карданный подвес, в нижней – сверлится отверстие для лазерной указки. Все отверстия располагаются строго симметрично друг другу. Над отверстием для указки надо предусмотреть место для центровочного болта

6. Собираем конструкцию кардана. Без лазерной указки штанга должна располагаться строго вертикально под действием силы тяжести. Проверяем свободный ход всех подшипников карданного подвеса

7. Устанавливаем указку в штангу

8. Собираем всю конструкцию в корпусе жесткого диска

9. В подготовленное отверстие устанавливаем регулировочный винт. При его вращении смещается центр тяжести штанги, и можно точно установить горизонталь лазерного луча. Вместо батареек крепим гибкие провода от старых наушников. Соединяем их с внешним блоком питания от старой детской игрушки.

10. Корпус изготавливаем из ДВП или пластика

11. На верхней плоскости можно поместить пузырьковую систему от строительного уровня, для юстировки прибора на поверхности. Подойдет и съемный уголок с уровнем, который обычно есть в комплекте к LCD телевизорам

12. Для прочности и устойчивости конструкции, вторую боковую стенку лучше сделать из такого же жесткого диска. Тогда все стенки будут параллельными, и нивелир будет ровно стоять на поверхности

Изготовленный таким способом лазерный уровень будет иметь класс точности не хуже, чем у промышленных аналогов. К тому же самовыравнивание упрощает работу по прокладке горизонтальной разметки на больших площадях.

Более подвижный вариант

Недостатком первого типа конструкции является ее ограниченная подвижность – только горизонтальный поворот. Если есть необходимость делать отметки не только горизонтально, но и вертикально, можно попробовать соорудить следующий тип конструкции:

1. Понадобится пластиковая или деревянная основа.
2. В основе закрепляется небольшой штырь, болт или шуруп. Последние элементы размещаются шляпкой вниз.
3. На полученное крепление цепляется широкая шарнирная вилка.
4. В шарнирной вилке будет размещаться пластиковая или деревянная узкая заготовка, на которой будет закреплена лазерная указка.
5. В заготовке просверливается отверстие, по диаметру равное винту, который будет проходить через нее примерно равному диаметру ушек вилки.
6. На заготовку закрепляется указка, и если остается место – пузырьковый уровень.

Схема устройства лазерного уровня.

Благодаря такому типу конструкции можно менять вертикальный угол положения. В зависимости от изобретательности и найденной вилки можно обеспечить практически полный вертикальный оборот на 270 градусов. С помощью гайки с ушками можно быстро раскручивать винт фиксации и менять положение. Стоит учесть, что чем больше вилка, тем шире понадобится основание для обеспечения устойчивого положения. Конструкцию можно также усовершенствовать:

1. В деревянной заготовке можно проделать желобок, в котором удобно и надежно закрепить указку.
2. В регулировочном винте можно использовать как обычную гайку, так и элемент с ушками, но второй намного удобнее.
3. Конструкция со штырем без резьбы будет разборной. Чтобы она была устойчивой, придется подобрать подходящий диаметр стыковочного элемента шарнирной вилки. В случае с резьбой можно использовать и самодельные подобия вилки.
4. Если нет вилки, ее подобие можно сделать из металлопластикового кольца достаточной прочности, только придется подобрать правильный диаметр. Понадобится сделать три отверстия: два по бокам, друг напротив друга, а третье на равном расстоянии от двух будущих «ушек». Дальше нужно надрезать кольцо напротив последнего отверстия. Получится полукруглая заготовка с отверстием внизу и ушками для болта по бокам.
5. Чтобы при повороте самодельная вилка не сильно расшатывалась и прокручивалась, под ней можно поместить резиновую прокладку.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир
:

• Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
• Маленький уровень погрешности, являющийся несущественным недостатком;
• Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
• Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Отличия самодельной модели

Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта
. Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок. Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.

Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Как сделать?

Как было отмечено выше, высококачественные устройства именитых марок окажутся по карману не каждому. Сократить расходы можно за счет покупки китайских моделей, существенно уступающих им по качеству и основным характеристикам. Но не стоит забывать и о возможности изготовления необходимой конструкции своими руками. Самодельный штатив может быть собран несколькими способами, а именно:

• оснащенный крепежными элементами в виде магнитов;
• с применением так называемых крест-штативов;
• с использованием ремней для фиксации приборов.

Одним из наиболее простых вариантов, предусматривающих минимальные затраты, является использование обычного штатива для фотоаппарата или камеры. При наличии такого устройства останется только адаптировать его под установку лазерного уровня. Не менее простым способом будет самостоятельное изготовление треноги с площадкой для нивелира из любых материалов. Основным требованием при этом будет устойчивость всей конструкции.

Самостоятельно и при сравнительно небольших затратах можно изготовить телескопическую штангу. Для этого понадобятся две трубки, диаметры которых подбираются так, чтобы одна входила в другую. Одна из них должна быть вдвое длиннее другой. Процесс изготовления включает в себя следующие шаги:

• большую из трубок разрезаем пополам;
• с двух концов меньшей по размерам трубы надеваем большую для достижения телескопического эффекта;
• в трубках сверлятся отверстия, на которые навариваются гайки;
• для фиксации составляющих используются барашки с соответствующей резьбой.

Самым бюджетным вариантом будет сооружение любой устойчивой подставки. Это может быть даже черенок от лопаты с подставкой, сделанной из фанеры или плиты ОСБ

Важно выставить эту конструкцию строго вертикально, используя обычный уровень или отвес

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо
:

• Подготовить небольшую миску или ведро с водой;
• Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
• Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Обзор производителей

В наши дни свою продукцию на рынке инструмента, измерительного оборудования и дополнительных приспособлений представляют многие компании-производители. Естественно, лидерами сегмента являются такие гиганты, как Bosch. И в данном случае речь идет о крупнейшем разработчике электроинструмента и электронных устройств. Для многих данный бренд ассоциируется с традиционным немецким качеством.

Помимо немецкого гиганта, свои разработки представляют и другие производители.

ADA Instruments – компания, начавшая свою деятельность более 10 лет назад. Изначально она позиционировалась в качестве торговой марки диагностического и измерительного оборудования, разрабатываемого для самых разных отраслей. Кстати, ADA расшифровывается как ADditional Accuracy, что в переводе означает «дополнительная точность». Потенциальным покупателям производитель предлагает модели геодезических и телескопических штативов и штанг.

Condtrol – один из известных отечественных производителей измерительных приборов для геодезии, а также выполнения строительных и ремонтных работ. Главный офис российской компании располагается в Челябинске, а ее продукция реализуется как в Российской Федерации, так и далеко за ее пределами.

Китайская марка электроинструмента и дополнительного оборудования Crown. Продукция компании представлена на рынке уже более 35 лет. Разработки представителя Поднебесной поставляются более чем в 40 стран, включая РФ. Начиная с далекого 1983 года клиентская база данного производителя постоянно расширяется.

С учетом разнообразия доступных приспособлений в некоторых специализированных магазинах можно встретить высококачественные треноги AEG. Невзирая на то что данные конструкции разрабатываются для установки осветительных приборов, на них могут закрепляться и лазерные уровни. Кстати, компания имеет почти 40-летнюю историю и на сегодня представляет собой составляющую часть таких крупных объединений, как Electrolux Group и Clatronic Group.

Еще один представитель России – это компания «Практика», выпускающая в том числе настенные кронштейны. Сейчас ее продукцию, включая качественные штативы для измерительной техники, можно встретить во многих магазинах.

Не остаются в стороне и производители из Соединенных Штатов. В их число входит, к примеру, Dewalt – американская марка, специализирующаяся на разработке электроинструмента и принадлежностей к нему.

Второй способ изготовления

Главной частью в составе устройства также остаётся излучатель лазерного луча. В самодельном устройстве вместо излучателя используют простую лазерную указку. Для этого нужно подготовить:

• пузырьковый строительный уровень;
• плотную фанеру либо крепкую доску;
• колышек диаметром 1,2 метра с квадратным сечением либо формой пять на пять сантиметров и диаметром в шесть сантиметров;
• кусочек резины с пористой поверхностью.

С помощью простых манипуляций лазерная указка становится излучателем, от которого в помещение проецируется точка. Для этого применяется простая без дополнительных каёмок. Отверстие нужно заклеить плотной бумагой и создать в ней небольшую дырку. После этого насадка и указка будут создавать на используемой под постройку стене точку небольшого диаметра.

После лазер устанавливается к внешней стороне строительного уровня. Для этого применяют специальные хомуты

Между корпусом и уровнем важно поместить небольшой кусок. Это поможет создать автоматизацию, которая важна для регулировки общего наклона лазерного луча

После прибор помещается на специальную подставку-штатив. Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем.

Колышек вбивается в грунт, если работы проводятся в помещении, то вместо колышка применяют треногу. Вместе с этим подставку выравнивают по горизонтали. На неё крепится специальный уровень и включается в работу излучатель.

После этого на стене возникнет вторая точка. Если совместить их, то появится горизонтальная линия.

Подготовка строительных приборов и инструментов:

перед работой важно устранить место указки, где нет вставки с рисунком, такое отверстие заклеивается картоном, в котором проделывается маленькая дырка, после колпачок аккуратно помещается на прежнее место;
такие процедуры важны, чтобы достичь более высокой чёткости проецирования точки;
простую палку на конце важно сделать острой, а сверху на плоское основание установить фанеру. Угол при этом должен соответствовать девяноста градусов;
сверху на доску устанавливается планка, обладающая той же длиной, что и пузырьковый уровень

Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны. В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.

При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство. Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов.

Изготовление указки с лазером

Если посчитать все затраты на телескопическую штангу для лазерного уровня, то человеку придётся потратиться лишь на приобретение указки. Все дополнительные детали можно создать самостоятельно из подручных материалов, которые можно найти в любом доме. Главной задачей при создании прибора станет такое крепление специальной указки, при котором она сможет вращаться в любую сторону

Для начала важно подготовить специальные части будущего устройства:

• самовыравнивающая лазерная указка;
• строительный шнур;
• простая дрель с работой от электричества;
• брусок дерева с соотношением сторон 25 на 25 сантиметров и длиной 5 метров;
• специальная опора в виде палки для установки устройства.

Для конструирования лазерного указателя пропила своими руками нужно соблюдать некоторые простые действия:

1. В подготовленном деревянном бруске с двух сторон сверлятся несколько параллельных дырок. Одна из них нужна для крепления указки, а вторая для проведения строительного шнура.
2. После того как устройство лазера будет установлено на место, завязывают верёвку, которая нужна для подвешивания устройства над нужным строением. Отверстие создаётся с обратного конца бруска так, чтобы шнур смог легко проходить через него.
3. В проделанную дырку вставляется специальная верёвка, которая крепится к брусу и хорошо затягивается.
4. Опорой в этом случае может служить любая удобная полка, включая простую лопату, воткнутую в грунт на участке.
