Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

• человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
• не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
• ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
• если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
• если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

• пила и дрель по металлу;
• сварочный аппарат;
• измерительный инструмент (угольник, рулетка, линейка);
• стальной уголок или труба для опорной рамки;
• арматура для зубьев;
• черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.
2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео

Конструкция

Лопата, которую нередко называют инструментом для ленивых, не имеет привычного металлического элемента для копки. Конструктивно она характеризуется более длинной ручкой, поскольку, согласно технологии изготовления, должна доставать до плеча пользователя. В зависимости от разновидности изделие может иметь одну либо две планки со штырями, подвижно соединенными друг с другом.

По сути, основной частью суперлопаты являются традиционные вилы, к которым крепится черенок. Механизм заднего упора крепится по бокам. Вторые вилы, расположенные спереди, соединены замком с основными. Именно они отвечают за разбивание земельных комьев, что особенно актуально в работе с утоптанной или глинистой почвой.

За счет механизма рычагов рыхление земли не будет нуждаться в большом усилии рук. Это особенно актуально для пожилых огородников и дачников, у которых имеются заболевания опорно-двигательного аппарата (в том числе болезни позвоночника). Вилы – изделия встречные, одни из них при прохождении сквозь другие выполняют рыхление грунта без его переворачивания. При этом глубина вспашки может быть разной. Минимальный ее показатель составляет 15 см.

Что касается ширины обрабатываемой полосы, то она составляет примерно 50 см. Это, по сути, практически грядка. Передний упор лопаты прикреплен к рыхлителю. Он определяет устойчивость инструмента, делая его похожим на своеобразные ножницы, режущие и дробящие комья земли на мелкие части, что в дальнейшем можно будет подравнять с помощью самых обычных садовых грабель. На первый взгляд кажется, что подобный инструмент сложен в работе, однако практика доказывает обратное.

Как сделать лопату для уборки снега, обработки земли. Выбор черенка, полотна, сборка лопаты. Советы самодельщиков: чертежи и 70 фото изготовления приспособления

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

• Большой деревянный или фанерный лист.
• Несколько алюминиевых полосок.
• Строительный черенок (приобрести его можно в любом специализированном магазине).
• Древесная пропитка.
• Болты, саморезы, шурупы.
• Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

https://youtube.com/watch?v=LfaXeQvj4t4

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Возьмите металлический лист и загните его края таким образом, чтобы они смотрели вверх. Затем при помощи шуруповёрта надёжно его зафиксируйте к мотоблоку.

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.

Рейтинг лучших моделей

Современный рынок предлагает вниманию покупателей продукцию разных производителей, выпускающих чудо-лопаты для огорода и дачи. К вопросу выбора нужно подходить основательно, поскольку от технологических моментов изготовления и качества применяемого материала зависит срок годности и качество работы инструмента. Нужно учесть, что лопата должна быть изготовлена из легированной инструментальной стали. Хорошо, если она будет иметь качественное покрытие и правильную заточку штыков

Но также важно, чтобы механизмы крепились посредством сварки либо специальных петель. Резьбовые соединения неудачны тем, что они слишком быстро разбалтываются

Из огромного перечня модификаций можно отметить несколько вариантов, пользующихся особым спросом у покупателей.

«Торнадо»

Конструкция со специально разработанной системой рычагов, не требует большого усилия рук при работе. Рыхлит землю до глубины 23 см, ширина обрабатываемой полосы составляет 50 см. Подходит для работы с грубой и каменистой почвой, выкорчевывает корни сорняков, не обрезая их. Изготавливается из закаленной стали, имеет порошковое покрытие. Лопатой можно возделывать даже сухую почву, она годится и для уборки урожая с огорода.

«Вятский пахарь»

Данная лопата является модификацией штыковой лопаты, ее применяют для ручной копки почвы под дальнейшую посадку, а кроме того, для зачищения траншей небольшой глубины. Она несимметрична и подразумевает расчет на одну рабочую ногу, хотя встречаются варианты, предусматривающие установку лемеха под любую из ног. Длину ручки можно регулировать под рост пользователя. Такая модель подходит для работы с плотной землей, целиной и дернистой почвой. Отличается эргономикой, изготавливается из стали СТЗ, имеет ширину ковша, равную 30 см.

«Землекоп-7»

Инструмент для дачи с глубиной проникновения в почву до 25 см, совмещает копание и рыхление. Качественно удаляет сорную траву в процессе копки. Имеет два черенка, 7 зубьев и ширину копки, равную 55 см, за счет которой позволяет создать широкую грядку за один ряд. Подходит для возделывания каменистого и твердого грунта, справляется с ранее обработанным участком при весенней либо осенней перекопке, актуален при подготовке грядок перед посадкой. Отличается от иных модификаций тем, что упор располагается под рамой, отлично вспучивает землю.

«ВолБер»

Модель с запатентованной системой рычагов характеризуется равномерным распределением нагрузки на спину пользователя. Не требует обработки почвы бороной, позволяет извлечь сорняки, не оставляя их в грунте. Может быть стандартной и широкой. Первый вариант отличается шириной обработки 40 см, производительностью 2 сотки в час, глубиной рыхления до 30 см и весом около 10 кг. Выполняется из стали. Второй тип называют широким, поскольку ширина захвата почвы в этом случае составляет 60 см. Это устройство способно обработать в час 3 сотки при глубине проникновения в почву 30 см и весе агрегата в 15 кг.

Forte QI-JY-50

Шнековая чудо-лопата для уборки снега с отвалом из прочного пластика. Имеет ширину захвата, равную 60 см, и закрепленный к отвалу шнек, который вращается при толкании лопаты перед пользователем. Эффективный инструмент для уборки свежевыпавшего снега. Характеризуется компактными габаритами, рассчитан на пользование в условиях небольших площадей и труднодоступных мест. Нравится покупателям за эргономику, простоту эксплуатации и неприхотливость в уходе.

«Помощник»

Модель отечественного производителя, подходящая для вскапывания земли перед посадкой сельскохозяйственных культур либо после уборки урожая. По сути, является разновидностью штыковой лопаты, имеет длину лезвий, равную 28 см при ширине 58 см. Материалом рабочей части является пружинная сталь, весит лопата 5 кг. Эта чудо-лопата не имеет аналогов в мире, она запатентована и способна вскопать даже дерн. Отличается изделие простотой конструкции и эргономичностью. В работе с данной лопатой спина пользователя остается прямой, усилия на руки создаются одинаковые, при этом исключены лишние шаги оператора. Ручки можно настроить под рост работающего.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

• Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
• Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
• Потянуть черенок «на себя».  При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
• Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

6 Мнение пользователей

Те, кто не успел попробовать чудо-лопату в деле, в основном скептически относятся к тому, что она может помочь в дачном хозяйстве.

Еще есть категория людей, которые предпочитают использовать мотокультиваторы и мотоблоки для обработки садового участка. В этом случае чудо-лопата их не заменит. Зато в сравнении с мотоблоками и мотокультиваторами она намного менее затратная.

Большинство из тех, кто уже опробовал устройство, рекомендует его своим друзьям. Эти люди утверждают, что несмотря на длительное пользование инструментом и применение его для обработки большой площади огорода, они совершенно не чувствуют нагрузки и боли в спине. Все замечают высокое качество обработки почвы. Ее взрыхление намного более целесообразно, чем переворачивание обычной лопатой.

Сделать чудо-лопату своими руками не намного сложнее, чем обычную. Она поможет снизить нагрузку и увеличить производительность, но разработана преимущественно для мужчин. Различные модификации, в том числе длины зубьев штыковой части, позволяют выбрать оптимальное устройство для обработки почвы в конкретном регионе.

Самодельная лопата-рыхлитель

На сегодняшний день в продаже имеется большое количество чудо лопат, которые представляют различные конструкции. Некоторые виды изделий могут менять глубину копки грунта, другие снабжены дополнительными функциями. К тому же, наряду с производственным изделием, на прилавках можно увидеть и устройства, сделанные своими руками по специальным чертежам.

Среди промышленных аппаратов можно выделить несколько наиболее популярных моделей.

• Классическая чудо лопата. Часто изготавливается огородниками самостоятельно. Это приспособление, состоящее из основных вил и заднего упора, значительно уменьшает нагрузку на организм. При этом увеличивается скорость работы. Минус этой конструкции в том, что она не разбивает земляные комки, поэтому приходится дополнительно пользоваться граблями. Также, инструментом можно пользоваться лишь для перекопки черноземов, которые обрабатываются регулярно;
• Пахарь. Для лучшей производительности труда, производители постоянно стараются усовершенствовать конструкцию. Так, были созданы многие рыхлители, в том числе и Пахарь. Особенностью этого аппарата является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа грунта;
• Крот выпускается с длиной вил около 25 сантиметров. Он создан специально для того, чтобы была возможность произвести более глубокую копку. В этом случае, растения следует высаживать сразу после обработки земли. Стоит заметить, что таким агрегатом копать грунт нелегко. Особенно тяжело обрабатывать утрамбованную землю или глинозём;
• Существуют универсальные чудо лопаты. С их помощью можно прокопать грунт глубиной до 20 сантиметров, но только если грунт является черноземом, и промерзает лишь до 10 см. При более суровых условиях эта лопата не подходит для культивирования огородных культур. Но для декоративной копки она подойдет.

Посмотрите видео! Копка участка под картошку чудо-лопатой

При выборе подходящей модели нередко возникают трудности с подбором составляющих элементов. Выход из этой ситуации прост: у многих дома найдутся старые санки, трубы от колясок, запылившаяся в гараже арматура. Для изготовления лопаты-рыхлителя понадобятся:

• дрель и пилка для обработки металла;
• сварочный агрегат;
• измерительные приборы (уголок, рулетка);
• стальные трубы или уголки;
• арматура, из которой будут изготовлены зубья;
• металлический черенок.

Детали должны быть точно подогнаны по размерам и соответствовать росту человека. Поэтому сборку деталей производят, предварительно измерив их и отрезав ненужные части пилой.

• Опорную рамку изготавливают из металлической трубы. Ее изгибают в виде буквы «П». Если верхняя перекладина равна 35-40 см, то длина ножек в 2 раза больше – 80 см.
• Изготавливается поперечная вспомогательная планка с зубьями. В их качестве могут выступать куски ненужной арматуры длиной 20 см, заточенные с одной стороны. Если планка сделана из трубы, в ней на расстоянии 50 мм просверливается несколько отверстий, куда будут вставлены и приварены зубья. Если это уголок, то штыри привариваются прямо на металл.
• К нижней части ножек на таком расстоянии от перекладины в опорной рамке, чтобы основные вилы двигались свободно, приваривается вспомогательная планка со штырями.
• С внешней стороны перекладины опорной рамки крепится упор. На него будет оказываться основная нагрузка при давлении на рукояти. Упор имеет форму буквы «Т».
• Подбирается кусок трубы меньше ширины вспомогательной планки на 50 мм. К нему привариваются зубья основного рыхлителя.
• Из стальных ушек и отрезка трубы делаются шарнирные соединения, на которых будут «ходить» главные «вилы».
• В отрезок трубы вставляется черенок, к верхней части которого приварена труба, выполняющая роль рукоятей. Для этой цели можно использовать выпрямленный велосипедный руль.

О том, как смастерить чудо-лопату своими руками, смотрите в следующем видео.

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Принцип использования

Правильное использование вил значительно облегчает все садовые работы. В первую очередь речь о зубцах, их крепость должна соответствовать задаче. Нельзя применять вилы с тонкими зубцами для перекопки, поскольку в лучшем случае удастся добиться лишь незначительной аэрации почвы, зато велик риск сломать или погнуть инструмент. В меньшей степени правильность использования касается черенка, но и тут для рыхления нужен черенок покороче, для переноса тяжестей – подлиннее. Кроме того, универсальное правило для сельскохозяйственного инвентаря: длина черенка должна быть по плечо работнику. В этом случае спасением могут стать телескопические вилы, которые прекрасно подойдут для тех дачников, у кого вся семья любит работать в саду своими руками.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Рама из уголка

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

• Отрезают от обычных вил, приваривают на чудо-лопату.
• Распрямляют пружины подвески.
• Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см

Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.
Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно. Все остальные размеры подбираете в зависимости от конструкции и используемого материала

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

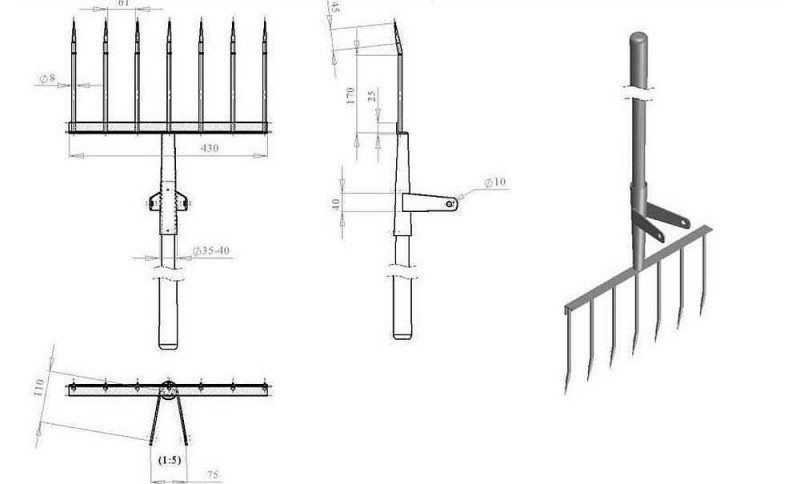

Чертежи

Рабочие вилы чудо-лопатыДетализация упора и вил упораПолная конструкция с передним упоромВариант с одними вилами и рамой-упором сзадиДругие размеры копалки и отличается конструкция упораЛегкокоп с цельногнутой ручкой

Краткое описание инструмента

Многие люди считают, что такой инструмент способен копать любой грунт, однако это заблуждение. Таким приспособлением можно вскопать только участки с черноземом или песком (мягкие грунты), попадание под лопату камня (остатков кладки, например) приведет к остановке работы. Другое заблуждение, связанное с этим чудо-предметом, заключается в том, что люди считают такое устройство похожим на обычную лопату. Однако это не так. Подобное устройство больше напоминает вилы, плуг, грабли, спинки от кроватей (поскольку их можно применять в конструкции), но не на лопату. Но функции, которые выполняет этот агрегат аналогичны функциям штыковой лопаты, которой производят вскапывание участка весной и осенью, перед посадкой растений при огородно-дачных работах.

Несмотря на то, что задачи, выполняемые таким устройством, аналогичны задачам лопаты, а принципы действия у этих инструментов похожи, все равно существуют различия, которые весьма и весьма существенны. Так в процессе обычного вскапывания стандартным садовым инвентарем необходимо прикладывать значительную силу и иметь большую выносливость (ведь требуется не только всадить лопату на полный штык, но еще достать ее с грунтом), а работая с чудо-инвентарем необходимо только слегка нажимать на ручку приспособления и земля сама разрыхляется.

При работе с обычным инструментом возникает необходимость очистки поверхности от налипшей земли и мусора (перегноя, сухих листьев и т.д.), разбивать слипшиеся комки земли (если этого не сделать, то вскопанный участок будет не пригоден для посадки растений). Здесь прутья, арматура или трубы сами копают и разрыхляют участок. Еще фирмы-изготовители таких устройств в своих рекламных роликах говорят о том, что такая конструкция существенно снижает нагрузку на позвоночник.

Чертеж для изготовления чудо-лопаты.

Также такое вскапывание извлекает из почвы корни сорняков, мелкий мусор и т.д. Это также позволяет экономить время на прополке, поскольку сорняки в этом случае не вырастут.

Многие дачники часто путают такой «чудесный» инструмент с другим нестандартным изделием промышленности, которое носит название «Торнадо». Однако это не правильно, поскольку «Торнадо» всего лишь разрыхляет почву, а не вскапывает ее.

Сама лопата конструктивно состоит из рамы с продольными штырями, которая выполняет функции разрыхлителя. К раме-разрыхлителю прикрепляют раму-лопату, причем соединение должно быть подвижно. При этом пруты-арматура на рамах не должны совпадать по расположению и обеспечивать свободное перемещение. При этом вторая рама имеет ручку-рычаг, которая расположена под углом для снижения нагрузки и усилий, прикладываемых оператором. Однако такая конструкция имеет ряд технических сложностей, которые влияют на ее работу.
