Самодельная подзорная труба

Серебрение с помощью химии

Затем надо заняться серебрением, чтобы получить зеркало. Приготовьте раствор, который называется реактивом Толленса. Для того чтобы приготовить этот реактив, нужны: нитрат серебра (ляпис), едкий натр (каустическая сода) и раствор аммиака.

В комплект к этому реактиву ещё понадобится формалин (раствор формальдегида). На 10 мл воды растворите 1 г нитрата серебра, на другие 10 мл воды — 1 г едкого натра. Смешайте эти растворы, должен выпасть белый осадок. Приливайте раствор аммиака, пока осадок не растворится. Этот раствор и есть реактив Толленса.

Чтобы использовать его для серебрения, следует налить его в вогнутую часть, предварительно тщательно очищенную от любых загрязнений. Если очень слабовыраженная вогнутость, следует сделать по её краю барьерчик из воска или пластилина.

Налив реактив, следует начинать частыми каплями добавлять в него формалин. Вскоре образуется плёнка серебра, и она превратится в вогнутое зеркало. Имейте в виду, что реактив Толленса не хранится долго, использовать его надо сразу после того, как он приготовлен.

Таким же способом, как и вогнутое, следует изготовить диагональное зеркало. Оно должно быть идеально прямым; для его изготовления подойдёт плоская сторона любой плосковыпуклой или плосковогнутой.

Практические советы по изготовлению телескопа.

Приступим. Я использовал самые доступные и недорогие материалы. Прежде всего нам понадобятся: объектив и окуляр. В качестве объектива я использовал круглую заготовку очковой линзы в 1 диоптрию, диаметром 68мм, соответственно с фокусным расстоянием 1 м. Такие линзы бывают в оптических магазинах и в аптеках. На заготовке линзы стоит метка в виде точки — оптический центр линзы. Часто геометрический центр линзы не совпадает с оптическим, поэтому если есть возможность обточить линзу у мастера не пренебрегайте ею. Но в любом случае подойдет и необточенная заготовка очковой линзы. Диаметр линзы — объектива большого значения для нашего телескопа не имеет. Т.к. очковые линзы сильно подвержены различным обберациям, особенно края линзы, то мы будем диафрагментировать линзу диафрагмой диаметром около 30 мм. Но для наблюдения разных объектов на небе, диаметр диафрагмы подбирается эмпирически и может варьироваться от 10 мм до 30мм.

Сборка зрительной трубы.

Когда после всех этих экспериментов нам известны все параметры, можно приступать к окончательной сборке самодельного телескопа. Проще всего трубы скрутить из листов ватмана (чертежной бумаги) и закрепить резинками «для денег», а линзы закрепить на этих трубах (по научному тубусах) пластилином. Вроде бы очень примитивно, но для экспериментов очень удобно — всегда можно переделать, что то поменять, добавить. Но, конечно, выбор за вами.

Трубы надо покрасить изнутри черной матовой краской, чтобы исключить внешнюю засветку. Да еще много чего можно доделать, улучшить, переделать принципиально и тому подобное.

Если Вы начнете что то переделывать, додумывать, то значит СВЕРХЗАДАЧА этой статьи выполнена! Вы увлеклись одним из интереснейшим хобби — ТЕХНИЧЕСКИМ ТВОРЧЕСТВОМ!!!

Радиотелескоп

Этот телескоп предназначен для приёма радиоволн, излучаемых небесными объектами в Солнечной системе, Галактике и Мегагалактике, определения их пространственной структуры, координат, интенсивности излучения и спектра. Его главные элементы — принимающая антенна и очень чувствительный приёмник — радиометр.

Антенна способна принимать миллиметровые, сантиметровые, дециметровые и метровые волны. Чаще всего это зеркальный отражатель параболической формы, в фокусе которого находится облучатель. Это устройство, в котором собирается радиоизлучение, направленное зеркалом. Далее это излучение передаётся на вход радиометра, где усиливается и преобразуется в форму, удобную для регистрации. Это может быть аналоговый сигнал, который фиксируется самописцем, или цифровой сигнал, записывающийся на жёсткий диск.

Чтобы построить изображение наблюдаемого объекта, радиотелескоп измеряет энергию излучения (яркость) в каждой его точке.

Немного теории.

Как известно — увеличение подзорной трубы, по научному — «зрительной трубы» или «телескопа» равно отношению фокусных расстояний объектива и окуляра K = F / f.

А определить эти величины очень просто. Достаточно направить исследуемую линзу на удаленный источник света (солнце, фонарь за окном, электрическая лампочка дома или просто окно в затененной комнате), а за линзой поместить белый экран (лист бумаги, лучше картона) и передвигая экран относительно линзы, добиться резкого изображения на экране. Изображение будет уменьшенное и перевернутое.

homemade-telescope

Остается только измерить расстояние от линзы до экрана, хотя это довольно неудобно, чувствуется нехватка третьей руки. Но можно попросить кого нибудь из домашних вам помочь или проявить самому чудеса ловкости и изобретательности. Причем, эти действия одинаковы, как для объектива, так и для окуляра.

Подзорная труба своими руками

Итак, вы приступаете к делу. Прежде всего вы узнаете, что простейшая подзорная труба состоит из двух двояковыпуклых линз – объектива и окуляра, и что увеличение подзорной трубы получается по формуле K = F / f (отношение фокусных расстояний объектива (F) и окуляра (f)).

Вооружившись этими познаниями, вы идёте копаться в коробках с разным хламом, на чердаке, в гараже, в сарае и т. д. с четко обозначенной целью – найти побольше разных линз. Это могут быть стекла от очков (желательно круглые), часовые лупы, линзы от старых фотоаппаратов и т. д. Набрав запас линз, приступаете к измерениям. Вам нужно подобрать объектив с фокусным расстоянием F побольше и окуляр с фокусным расстоянием f поменьше.

Измерить фокусное расстояние очень просто. Линза направляется на какой-либо источник света (лампочка в комнате, фонарь на улице, солнце в небе или просто освещенное окно), за линзой располагается белый экран (можно лист бумаги, но картон лучше) и передвигается относительно линзы до тех пор, пока на нем не получится резкое изображение наблюдаемого источника света (перевернутое и уменьшенное).

После этого остается измерить линейкой расстояние от линзы до экрана. Это и есть фокусное расстояние. В одиночку вы вряд ли справитесь с описанной процедурой измерения – вам будет не хватать третьей руки. Придется позвать на помощь ассистента.

Подобрав объектив и окуляр, вы приступаете к конструированию оптической системы для увеличения изображения. Берете в одну руку объектив, в другую – окуляр и сквозь обе линзы рассматриваете какой-нибудь удаленный предмет (только не солнце – запросто можно остаться без глаза!). Взаимным перемещением объектива и окуляра (стараясь, чтобы их оси оставались на одной линии) добиваетесь четкого изображения.

Получится увеличенное изображение, но все еще перевернутое. То, что вы сейчас держите в руках, стараясь сохранять достигнутое взаимное положение линз, и есть искомая оптическая система. Осталось только зафиксировать эту систему, например, поместив внутри трубы. Это и будет подзорная труба.

Но не надо торопиться со сборкой. Сделав подзорную трубу, вас не устроит изображение «вверх ногами». Эта проблема решается просто с помощью оборачивающей системы, получаемой добавлением одной или двух линз, идентичных окуляру.

Оборачивающую систему с одной соосной дополнительной линзой получите, поместив ее на расстоянии примерно 2f от окуляра (расстояние определяется подбором).

Интересно отметить, что при этом варианте оборачивающей системы удается получать бóльшее увеличение, плавно отдаляя дополнительную линзу от окуляра. Впрочем, сильного увеличения получить не удастся, если у вас не очень качественный объектив (например, стекло от очков). Мешает явление так называемой «хроматической аберрации», когда изображение окрашивается в радужные оттенки.

Эту проблему в «покупной» оптике решают, составляя объектив из нескольких линз с разными коэффициентами преломления. Но вас эти подробности не волнуют: ваша задача – разобраться в принципиальной схеме прибора и построить по этой схеме простейшую действующую модель (не потратив ни копейки).

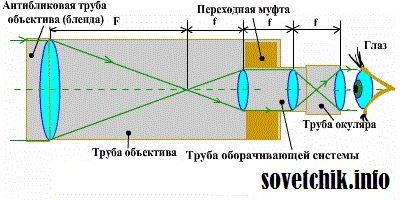

Оборачивающую систему с двумя соосными дополнительными линзами получите, расположив их так, чтобы окуляр и эти две линзы отстояли друг от друга на одинаковых расстояниях f.

Теперь вы представляете себе схему подзорной трубы и знаете фокусные расстояния линз, поэтому приступаете к сборке оптического прибора. Самое простое – скрутить трубы (тубусы) из листов ватмана, закрепив их резинками «для денег», а линзы внутри трубок закрепить пластилином. Трубы изнутри надо покрасить матовой черной краской, чтобы не было внешней засветки.

Получилось вроде бы нечто примитивное, но как нулевой вариант очень удобное: легко переделать, что-то поменять. Когда этот нулевой вариант есть, его можно совершенствовать как угодно долго (хотя бы заменить ватман на более приличный материал).
