Как работает датчик давления в шинах: почему не работает

Классы, виды и типы датчиков

Каталог доступных универсальных систем проверки давления шин представлен достаточно широко. Делят их по двум основным признакам. Первый, это способ монтажа.

1. Внешняя TPMS, она же Direct System. Контроллеры напоминают обычные «колпачки», которые накручиваются на ниппель за 10 секунд. Их большой плюс – простота установки и малый вес (9,6–10 г). Первое дает возможность использования системы без разбортовки/забортовки шин. Второе — отпадает необходимость балансировки колес.

1. Встраиваемые устройства (Indirect). Такое устройство монтируется только с разбортовкой и забортовкой, поскольку контроллер крепится к скату колесного диска при помощи специальных хомутов. Весят они больше внешних контроллеров, потому после монтажа потребуется дополнительное действие – балансировка.

По полноте выводимой информации системы делят на высокий и низкий класс. Во втором случае на монитор (или дисплей смартфона/планшета) выводится только сигнал тревоги, а источник проблемы не указывается. Модели высокого класса кроме сигналов опасности способны показать еще и уровень давления воздуха, и поврежденное колесо, что значительно упрощает действия водителя.

Разработчики данных технологий отдельно предлагают TPMS для грузовых автомобилей, мотоциклов, легковых машин. Также есть универсальные варианты (которые подходят для всех автомобилей) и индивидуальные под заданную модель автомобиля.

Настройка

Покупая автомобиль, на котором установлена эта система контроля давления в покрышках, нельзя просто так начать эксплуатацию. Хотя датчики следят за шинами, сам водитель также должен следить за работой самих датчиков.

Это вовсе не означает, что теперь каждый день вместо ходьбы с манометром вокруг автомобиля придётся проводить какие-то манипуляции с контроллером. Речь идёт лишь о периодической калибровке.

Сейчас достаточно большое количество машин завозится из Европы и США. При этом для экономии места в контейнерах колёса демонтируются и складываются отдельно. Параллельно отключается аккумуляторная батарея. Подобные манипуляции порой необходимые, но из-за них происходят некоторые сбои.

Если машина с TPMS приходит в подобном состоянии, нужно обязательно откалибровать контроллеры, чтобы они смогли полноценно выполнять поставленные перед ними задачи.

В калибровке нет ничего сложного

Важно только помнить, что для каждого колеса, устанавливаемого на конкретную марку и модель автомобиля, производитель даёт чёткие рекомендации касательно оптимального давления в летний и зимний период. Именно эти значения нужно задать датчику

Монтаж и настройка выполняются в зависимости от того, с каким именно контроллером вы имеете дело.

1. Механические. Самые простые и удобные в эксплуатации. Для установки достаточно вкрутить их на место стандартного колпачка. Никаких дополнительных настроек здесь проводить не нужно.
2. Электронные. Здесь установка более сложная, поскольку дополнительно присутствует блок управления. Он функционирует в автономном режиме, либо подключается к гнезду прикуривателя. Сначала устройство включают в режиме обучения, после чего следуют заданному производителем алгоритму настройки. Такие устройства следует ставить на все 4 колеса, начиная с переднего левого. После установки следует убедиться, что каждый датчик правильно отображается на дисплее. Если нет, тогда их потребуется переставить, чтобы всё совпадало с параметрами на экране.
3. Внутренние. Наиболее сложные в монтаже, поскольку для установки потребуется использовать шиномонтажное оборудование. Самостоятельно подобные контроллеры TPMS лучше не устанавливать. Дополнительно ничего настраивать не нужно в ситуациях, когда информация будет считываться с помощью дисплея, которым комплектуется система контроля.

Калибровка, то есть настройка для TPMS нужна после каждого вмешательства. Она проводится после замены покрышек, их ремонта, балансировки и пр.

Иногда возникает необходимость в сбросе настроек.

Чтобы выполнить сброс заданных параметров, проводятся следующие манипуляции:

• во всех колёсах проверяется давление;
• давление доводится до рекомендуемых производителем значений во всех шинах;
• включается зажигание;
• параллельно зажимается кнопка Set и удерживается несколько секунд;
• при этом загорается индикатор датчика;
• настройки автоматически сбрасываются, и запускается новая калибровка;
• когда система подаст звуковой сигнал и отключит индикацию, это будет подтверждением обновления.

Ничего сложного в работе с контроллерами TPMS нет. Автомобилисту нужно лишь внимательно изучить инструкции изготовителя, а также строго следовать рекомендациям своего автопроизводителя относительно оптимального давления в покрышках.

Где находятся датчики давления и их основные разновидности

Не составит труда самостоятельно разобраться с тем, как работает датчик давления. Все их можно разделить на следующие основные категории:

• механического типа;
• электрические.

Механические представляют собой конструкцию передающую данные в аналоговой форме в специальный блок управления. После чего она преобразуется в удобную для восприятия форму. Принцип работы подобных устройств сравнительно прост. Это и является основной причиной надежности. Функционируют таковые устройства также как обычные манометры.

Визуально механические датчики представляют собой обычный колпачок от камеры – декоративного типа. Верхняя часть выполнена прозрачной, под ней находятся 3 коаксиальных цилиндра. Представляют собой слои пластика разных цветов. Цилиндр самого малого диаметра имеет желтый цвет. Располагается таковой внутри красного. Под давлением все слои легко перемещаются друг внутри друга.

Каждый цвет обозначает давление. Если оно нормальное – то цвет под колпачком зеленый. Если чуть меньше, чем нормальное – выдвигается желтый слой. При падении ниже 1.5 атм – выдавливается красный цвет.

Электронные датчики обычно устанавливаются внутрь колеса. Наиболее удобный, точный – вентиль. Предполагается монтаж вместо стандартного, установленного в шину. Разобраться где находятся датчики большого труда не составит. При необходимости можно легко разобраться? как отключить систему.

Виды датчиков

Подобные устройства имеют разную конструкцию, которая определяет их функционал, а также способ установки. Поэтому стоит разобрать, как устроен датчик давления в шинах, а также каких он бывает типов.

Механический датчик

Такие варианты изделий – это маленькие прозрачные колпачки, которые устанавливаются на сам ниппель. При этом внутри него содержится клапан, который и отвечает за измерение показателя плотности воздуха. Кроме этого, устройство имеет три разных световых индикатора, указывающие на состояние давления. К примеру, когда горит красный – требуется подкачка, желтый – колесо перекачано, а зеленый говорит о нормальном состоянии.

Положительными свойства таких моделей считается низкая стоимость, интересный внешний вид, а также наглядность. К тому же не требуется брать манометр для диагностики, ведь состояние колеса с такими датчиками можно оценить на глаз. Негативными сторонами считается низкая точность измерения, а также легкость кражи устройства ворами. Другим недостатком считается возможность оценки состояния колесной покрышки только при остановке. В движении это сделать невозможно.

Давление в шинах обеспечивает безопасность управления

Электронные датчики

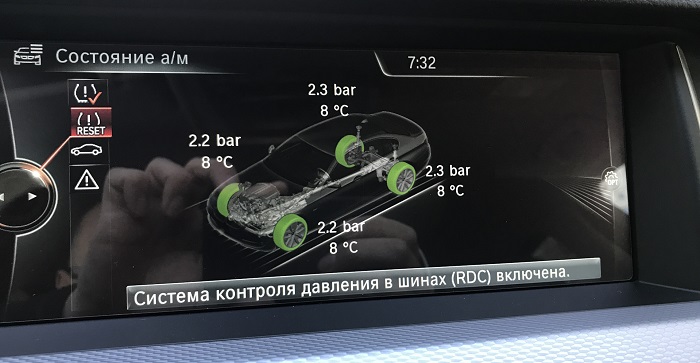

Более современный тип устройств небольших размеров. Установка датчика давления электронного типа осуществляется на колпачок или же внутрь самого воздуховода. После этого все результаты передаются на центральный компьютер автомобиля и отображаются на консоли. Подобная система позволяет получить данные о состоянии колес даже в процессе движения даже на высоких скоростях.

Использование более продвинутых моделей, передающих данные еще и о нагреве воздуха внутри камеры, позволяет следить, в каком состоянии находится тормозная система либо же ступичные подшипники. Это обусловлено тем, что при появлении проблем с подобными элементами, происходит нагрев колеса и температуры внутри шин. Другим преимуществом считается возможность получать информацию о давлении в камерах с высокой точностью даже при движении автомобиля. Главным недостатком является высокая стоимость подобных моделей устройств. Далеко не у каждого автомобилиста достаточно средств для использования подобных вариантов.

Системы, где стоят датчики давления воздуха в шинах снаружи, абсолютно не защищена от действий вандалов, хотя и имеют низкую цену.

Зачем нужен датчик давления шин

Американские и европейские ученые провели исследование, в ходе которого было установлено, что большинство водителей не проверяют, нормально ли накачаны колеса, прежде чем сесть за руль автомобиля. Лишь 40 % автовладельцев выполняют такую проверку – да и то всего один раз в 12 месяцев. Это является причиной большого количества аварий.

Система TPMS (Tyre pressure monitoring system) предназначена для того, чтобы контролировать давление в шинах, а также предупреждать о неисправности. Если покрышки недокачанные или перекачанные, то на пульте высветится ошибка или появится звуковой сигнал.

Чем опасно слишком высокое или, наоборот, низкое давление? Повышается риск возникновения ДТП, машина начинает потреблять больше топлива, кроме того, резина быстрее изнашивается.

Вышеуказанные приборы функционируют по единому принципу. Разберемся, каким образом информация о том, какое давление в шинах, попадает на пульт управления.

• Каждое колесо оснащено контроллером. Он фиксирует данные о давлении в покрышках.
• Передача информации происходит от датчика к трансиверу с частотой 2-3 сек. Контроллер передает данные с помощью Bluetooth.
• Программа производит анализ полученных данных, которые должны соответствовать нормальным значениям. В противном случае, когда покрышки следует немного спустить, программа подает сигнал автовладельцу. Точно по такому же принципу происходит передача сигнала, если резину необходимо подкачать.
• В зависимости от устройства сигналы ошибки бывают звуковые, а также световые.
• Водитель может сам устанавливать границу значений рабочих параметров. Стандартно автопроизводитель делает возможным регулировать устройство от 1,7–3,2 бар.
• На некоторых моделях авто система TPMS передает данные на ваш телефон.

Рассмотрим, как происходит расчет давления измерительными приборами. Обычно датчик выполняет сравнение углового вращения колеса. Зная значение этого параметра, можно высчитать расстояние, которое проедет колесо, совершив одно вращение. Очевидно, что если шины будут недокачанные или перекачанные, то наружный диаметр колеса будет другой. Визуально человек не может определить это изменение. Но датчик замечает даже такие перемены. Несоответствие требуемым параметрам система фиксирует.
