Порядок изготовления базовых тренажеров своими руками, важные нюансы

Пошаговое изготовление наклонной скамьи из профильных труб

Для того чтобы самостоятельно в домашних условиях собрать наклонную спортивную скамью для жима с тремя опорами, необходимо подготовить материалы и инструменты, описанные выше. Изготовление скамьи проходит в два этапа: конструирование каркаса и лежака. До начала работ стоит отработать навыки по использованию необходимых инструментов.

Каркас

Алгоритм сборки каркаса из металла:

1. От трубы отрезаются два отрезка длиной 83 см, которые будут служить стойками каркаса, а также поддержкой для штанги.
2. На расстоянии 34 см от нижнего края стойки ставится отметка, которая указывает на место соединения элементов со следующей деталью.
3. Отрезается третья часть профиля длиной 52 см, которая будет соединять ножки, и четвертая деталь длиной 34 см – для стойки на противоположной стороне скамьи, в ногах.
4. Для соединения передних и задних ножек скамьи отрезается элемент длиной 97 см – это будет опора. Она приваривается к задней стойке сверху, тогда как к передней – сбоку. Для соединения деталей можно использовать саморезы.
5. К профильным трубам-стойкам сверху или сбоку прикрепляются специально подготовленные лепестки. Они изготавливаются из стальных полосок, которые выгибаются тисками в форме буквы «J». Длинная сторона этой детали должна составлять 7 см, а короткая – 2-3 см.
6. К перекладине, соединяющей передние стойки, просверливаются отверстия диаметром 1 см. Они необходимы для прикрепления армирующих стрежней длиной 30 см, регулирующих высоту лежака.

Нарезать трубы нужного размера
Разметить места соединения деталей
Вырезать опору
Приварить опору к задней стойке сверху, к передней – сбоку
К стойкам прикрепить подготовленные лепестки из стальных полосок

Лежак

Лежак регулируемой конструкции скамьи для тренировок должен состоять из двух частей, разных по размеру. Алгоритм сборки:

1. Короткий лист закрепляется в ногах, при этом он должен выступать за конец стойки на 5-10 см.
2. Длинный лист устанавливается в голове скамьи. Он прикрепляется дверной петлей, затем приваривается к каркасу и к основанию лежака.
3. С нижней стороны большего по параметрам листа из стали на расстоянии 10 см от края прикрепляются армированные пруты. Их назначение – поднимать лежак для тренировки разных видов мышц.
4. К листам из стали прикрепляется отшлифованная доска, ширина которой должна превышать размер первых на 5 мм. Соединение двух элементов производится саморезами. На месте стыка металлических листов деревянная доска должна быть короче на 1 см с обеих сторон.

Вырезать уголки и просверлить отверстия для крепления доски
Приварить крепления к опоре в трех местах
Установить лежак с помощью саморезов

Соединения

Соединение деталей каркаса скамьи для дома проводится методом сварки. Мелкие детали прикрепляются при помощи болтов и гаек. Стыки дерева и металла также фиксируются саморезами, которые не должны выходить конструкции. Сварочные работы по соединению частей нужно проводить с особой тщательностью, чтобы при высокой нагрузке и колебаниях швы не разошлись.

Прикрепить сиденье к металлической заготовке
Установить спинку и лежак
Прикрутить ножку для регулировки
Готовая скамья

Степ платформа своими руками

Самая простая модель имеет фиксированную высоту, состоит из «столешницы»-доски и ножек. Для ее создания потребуется раздобыть или приготовить:

• доску (400х800 мм) толщиной 50 мм;
• брус (50х100 мм);
• резиновый лист для амортизации (возможная замена — драп);
• линейку, уровень, карандаш (маркер);
• ножовку, наждачную бумагу;
• дрель, шуруповерт;
• столярный клей (или ПВА для дерева);
• саморезы, их минимальная длина — 70 мм;
• небольшие гвозди.

Прочные и толстые доски — единственный материал, рекомендованный для рабочего основания этих тренажеров. Никакие древесно-плитные разновидности в этом случае не смогут гарантировать безопасность человека, занимающегося на таком оборудовании.

Эта работа не вызовет затруднений ни у кого. Сначала размечают и распиливают бруски: заготовки делают длиной, равняющейся ширине будущего снаряда, это 400 мм. Количество их зависит только от высоты запланированной степ платформы. Если изделие предназначено для начинающих спортсменов, то отрезают минимальное количество — 2. Когда нужна высота 200 мм, делают 4 детали, для 300-миллиметровой модели — 6.

1. Доску и брус (все внешние поверхности) шлифуют наждачной бумагой. Делают предварительную примерку изделия — ставят доску на опоры, проверяют горизонтальность уровнем. Затем ножки крепят по краям доски саморезами, предварительно нанеся на соединяемые поверхности клей.
2. Для крепежа сначала сверлят отверстия чуть меньшего диаметра, чем у саморезов. Если запланировано более высокое изделие, то сначала склеивают и скрепляют между собой заготовки-бруски. В этом случае для более надежной фиксации лучше воспользоваться струбцинами.
3. Чтобы обеспечить комфортные и нетравматичные (для суставов) занятия, на поверхность платформы приклеивают кусок резины (ткани) такого же размера. Альтернативы — резиновый коврик для входной двери, автомобильный коврик.

Маленькие полоски резины наклеивают на ножки, чтобы гарантировать неподвижность снаряда во время занятий. По краям их прибивают гвоздиками.

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

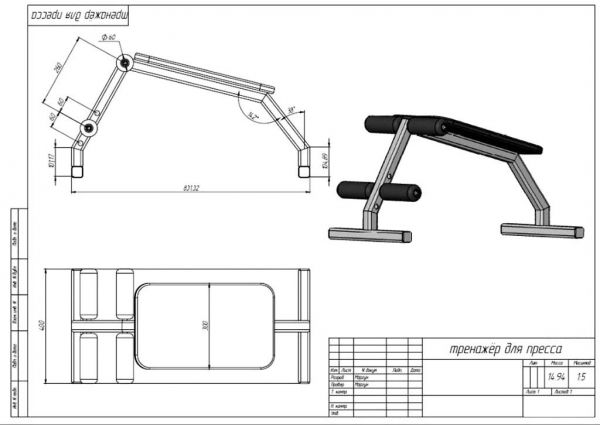

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса

Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги

Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

Пошаговое изготовление

Чтобы своими руками изготовить скамью для жима, нужно подготовить необходимые материалы, подобрать и откорректировать чертеж. Процедура создания лавки состоит из двух этапов: производства каркаса и лежака. Для изготовления изделия требуется наличие опыта работы со строительными инструментами. Самостоятельно можно сделать тренажер из древесины и профильных труб.

Из дерева

Для изготовления конструкции потребуются мебельные щиты, деревянные брусья. Крепление элементов скамьи производят болтами с гайками, нейлоновыми и кузовными шайбами, саморезами, столярным клеем. При помощи резиновых накладок на ножки можно защитить напольное покрытие от царапин. Из материалов необходимо подготовить циркулярную пилу, электролобзик, стамеску, шлифовальную машинку, дрель, гаечные ключи. Лавку производят, используя чертеж с размерами и пошаговую инструкцию:

1. Деревянные брусья разрезают в соответствии со схемой.
2. На центральном бруске вырезают пазы, необходимые для монтажа опор. Детали соединяют при помощи крепежей и клея.
3. На опоры монтируют поперечные перекладины. Болты следует утопить внутрь элементов, предварительно в них нужно проделать отверстия.
4. Из небольших брусков, шпильки и болтов делают элементы, регулирующие высоту поднятия лежака.
5. Щит закрепляют на подвижные бруски, в центральном вырезают впадины для установки стержня, который поможет менять высоту.

Готовая деревянная конструкция прослужит дольше, если пропитать элементы морилкой, затем покрыть слоем лака. Удобный тренажер поможет нарастить мышечную массу, подкачать трицепсы, дельту.

Подготовить чертежРаспилить деревянные брусья в соответствии со схемой, на центральном бруске вырезать пазы, необходимые для монтажа опорУстановить поперечную перекладину на опоры и зафиксироватьБруски меньшего диаметра прикрепить сбоку основной перекладиныС помощью шпильки и болтов сделать элементы, регулирующие высоту поднятия лежакаЗакрепить на подвижные бруски фанерный щитВ центральном брусе вырезать впадины для установки стержня, который поможет менять высотуГотовую конструкцию пропитать морилкой и покрыть слоем лака

Из профильных труб

Изготовление тренажера для дома начинается с подготовки труб с сечением 4 х 4 см, стальных листов, отшлифованной доски, крепежей, а также необходимых инструментов. Работа включает несколько этапов:

1. Создание каркаса начинают с разрезания профильных труб. Потребуется 2 отрезка по 83 см. Эти элементы можно будут использоваться в качестве стоек и поддержки для штанги.
2. Отрезают кусок трубы 52 см, именно он соединит ножки. Четвертый отрезок длиной 34 см потребуется для монтажа задней части стойки.
3. Передние и задние ножи скрепляют отрезком трубы 97 см. Его приваривают к задней стойке, для этого можно применять саморезы.
4. К опорным деталям фиксируют заранее подготовленные лепестки, состоящие из стальных пластин. Длинная сторона этих элементов должна составлять 7 см, короткая — не более 3см.
5. В перекладине, которая соединяет передние стойки, проделывают отверстия с диаметром 1 см. В них помещают 30-сантиметровые стержни, при помощи которых будет осуществляться регулировка высоты лежака.
6. Лавка состоит из двух частей. Короткий лист фиксируют в задней части конструкции, длинный — в передней. Крепление производят при помощи мебельной петли, которую приваривают к каркасу.
7. В нижней части закрепляют армированные пруты, необходимые для поднятия лежака.
8. К стальным листам фиксируют деревянную доску, ширина которой должна быть на 5 мм больше металлических элементов.

Завершающим этапом изготовления металлического тренажера станет подготовка отверстия под установку доски, приваривание крепежей к опоре. Это делают в 3 местах для повышения устойчивости конструкции. Далее лежак фиксируют саморезами, и изделие полностью готово к использованию.

Скамья для жима лежа считается одним из самых популярных спортивных тренажеров. Качественная конструкция позволяет полноценно прокачивать мышцы груди, что способствует формированию красивого торса. Для домашних занятий вовсе не обязательно приобретать дорогостоящее оборудование, можно изготовить лавку самостоятельно, используя древесину или профильные трубы.

Нарезать трубы в соответствии со схемойРазметить места соединения деталейВырезать опоруПриварить опору к задней стойке сверху, а к передней – сбокуПодготовить лепестки из стальных пластин и установить их на стойкиВырезать уголки и просверлить отверстия для крепления доскиВ трех местах приварить крепления к опорному элементуЗакрепить лежак саморезамиЗафиксировать сиденье на металлической заготовкеУстановить спинку и лежакУстановить ножку для регулировкиТренажер готов

Устройство спортивного тренажёра

В полной комплектации тренажёр Бубновского состоит из 4 вертикальных рам (арок), установленных попарно одна напротив другой, и расположенной между ними скамьи. На перекладине каждой рамы закреплён блок с надетым на него тросом. На одном конце троса зафиксирован груз, на другом — мягкая манжета. Лёжа на скамье, пользователь надевает по манжете на каждую руку и ногу.

Затем скамью убирают, а занимающийся остаётся в подвешенном состоянии. В таком положении гравитационная нагрузка с суставов и позвоночника снимается, а мышцы растягиваются, что очень полезно для организма (в этом состоит цель большинства упражнения хатха-йоги).

Основная цель тренажёра Бубновского — снять гравитационную составляющую

При попытке выполнить то или иное движение, например, скручивание, пользователю придётся поднимать грузы, что потребует мышечных усилий. При этом в работу включаются суставы, и состояние их будет постепенно приходить в норму.

На таком стенде пациенты проходят курсы реабилитации после травм и операций, кинезитерапии (лечение движением болезней суставов и позвоночника, сердечно-сосудистой системы и внутренних органов), профилактики заболеваний, поэтому тренажёр Бубновского считается многофункциональным (МТБ).

На тренажёре Бубновского могут заниматься люди любого возраста, начиная с 6–7 лет

Вариант с полной комплектацией (с 4 арками) называется МТБ 1–4 либо просто МТБ-4. Для многих упражнений достаточно 1 или 2 арок, установленных одна напротив другой. Такие модификации тренажёра, соответственно, МТБ-1 и МТБ-2.

Плюсы и минусы

Преимущества самостоятельного изготовления спортивных снарядов очевидны. Есть возможность подстроить снаряд под габариты конкретного помещения. Гири, штанги, гантели и скамейки могут быть сделаны из подручных материалов, завалявшихся на даче. При желании можно изготовить и более сложное оборудование. Даже если семья проводит лето в городе, наверняка есть знакомые, у которых пруд пруди не нужных лавок и металлоконструкций.

Космические суммы на покупку инвентаря тратить не надо, а затраты на крепежные материалы или блины для штанги обойдутся за адекватные деньги. Многие спортсмены-любители уверяют, что сделать тренажеры в домашних условиях – вполне реально.

Ведь возиться придется самому. Есть опасения, что пока делаешь тренажер, все желание заниматься пропадет. Компенсировать этот недостаток можно, обратившись за помощью к друзьям или знакомым.

Более серьезным недостатком этой идеи является необходимость покупки электросварочного оборудования (если планируется ставить силовую раму). Однако такие приборы продаются не только в дорогих специализированных магазинах, но и через доски объявлений. Никто не мешает зайти на «Юлу» или «Авито», списаться с продавцом и приобрести необходимый инструментарий за реальные деньги.

Когда все «за» и «против» обдуманы, можно приступать к подготовительным работам.

Популярный тренажер для дома

Домашние мультистанции производят разные фирмы. Практичные, компактные и удобные тренажеры выпускают Adidas, Precon, Life Fitness. Средняя цена домашнего тренажера составляет 150 000 рублей,а отдельные модели могут доходить в стоимости до 500 000

Немного дешевле будут стоить тренажеры с фиксированной траекторией движения.  При выборе модели стоит обратить внимание на те функции, которые необходимы. Обязательна силовая скамья для жима

Многофункциональность напрямую влияет на стоимость.

Тренажер Adidas ADBE 10250

Одна из популярных моделей, которая сочетает в себе невысокую цену и качество – Adidas ADBE 10250.

У данной модели неплохие характеристики:

• Надежная рама из стали.
• Блочная нагрузка.
• Плотная широкая подушка.
• Имеются европейские сертификаты качества.
• Модель 10250 выпускается в черном, белом и красном цвете.
• Гарантия на Adidas 10250  — два года.
• Верхняя тяга с широким и узким хватом.
• Вес стека до 100 кг.

Занятия на Adidas ADBE 10250 в фитнес-зале

Рабочие характеристики Adidas 10250  также заслуживают внимания:

• Максимальная нагрузка верхней тяги — 95 кг.
• Максимальная нагрузка баттерфляя — 47 кг.
• Максимальная нагрузка жима от груди — 133 кг.
• Максимальная нагрузка парты для бицепса — 98 кг.
• Максимальная нагрузка агрегата для ног — 98 кг.
• Максимальная нагрузка гребной тяги модели Adidas 10250 — 95 кг.

Реконмдованные упражнения на Adidas ADBE 10250 — фото из инструкции

Силовая станция Adidas 10250 один из немногих многофункциональных спортивных снарядов своего ценового класса от производителя с мировым именем, позволяет делать упражнения на развитие разных групп мышц. Компания Adidas много лет совершенствует технологию производства домашних тренажеров и на сегодняшний день обладает наибольшим числом положительных отзывов среди пользователей.

Как сделать штангу?

Такие самодельные тренажеры, как штанги, будут пользоваться популярностью всегда. С их помощью (в различных положениях) можно качественно проработать многие группы мышц. А так как «железо» от хорошего производителя стоит немало, приходится, что называется, «импровизировать».

Конструкция штанги представлена грифом (цилиндрическим стержнем), на который крепится груз (блины, изменяющие вес приспособления). Гриф можно сделать из арматуры либо металлической трубы, усиленной цементным раствором. Как «запасной» вариант – деревянная порода, отличающаяся высокой степенью прочности. Диаметр изделия должен быть удобным для обхвата руками: как правило, это от 2,5 до 4,5 сантиметров.

Длину грифа выбирают произвольно с учетом места для занятий и их характера. Оптимально – от 180 до 200 сантиметров.

Из чего делать блины?

Блины можно с легкостью заменить колесами, тяжелыми маховиками, тормозными дисками. Можно отлить груз из бетона. На худой конец, это почетную «миссию» можно возложить на бутылки с песком или водой. Ведь главное что? Чтобы вас устраивал вес штанги, не правда ли?

Гантели и штанга из пластиковых бутылок своими руками

Гантели – один из самых распространенных спортивных снарядов, который можно задействовать во множестве упражнений. Их можно легко изготовить из подручных материалов. Самый простой вариант – использование пластиковых бутылок.

Инструкция, как сделать гантели своими руками:

1. Для сборки одной пары снарядов понадобится 4 бутылки. У них вырезается средняя часть, а верхушка и дно скрепляются между собой изолентой;
2. В получившиеся емкости загружают наполнитель, например, смесь цемента и песка. Для увеличения веса нужно поместить в наполнитель металлические элементы (подшипники, гвозди, мелкий металлолом);
3. Далее две части из бутылок соединяются между собой трубкой или прочной деревянной палкой, которую нужно вставить в горлышки;
4. Места соединений и получившаяся ручка заматываются скотчем или изолентой.

Перед началом тренировки еще раз проверьте все стыки, чтобы наполняющий материал не «просачивался» наружу.

Пластиковые бутылки можно использовать и для создания штанги. Так как конструкция предполагает больший вес, чем у гантелей, поэтому и материала понадобится больше.

Простая схема, как сделать штангу своими руками:

1. Берем минимум 8 целых бутылок из пластика и засыпаем в них наполнитель. Вес каждого элемента должен быть одинаковым, чтобы во время выполнения упражнений не было перекоса в стороны;
2. В качестве грифа используем арматурину (обмотанную скотчем) или трубу, которая удобно лежит в руках;
3. Готовые грузы ровно размещаем с каждого конца грифа и плотно стягиваем изолентой. На каждой стороне должно находиться по 4 заполненных бутылки. Обязательно проверяем плотность соединения и не жалеем изоленту, если гриф съезжает;
4. Для увеличения веса снаряда поверх бутылок можно заложить дополнительные утяжелители, например, из деревянных брусков, также примотав их скотчем к основным грузам.

Наращивать вес на такую штангу можно до 100 кг. А чтобы было проще вычислить, сколько будет весить самодельный инвентарь, используйте следующие данные:

Вес пластиковой бутылки объемом 2 литра (в кг):

• С водой – 1,997;
• С щебнем (песчаником) – 2,600;
• С уплотненным песком – 3,360;
• С влажным песком – 3,840;
• Со свинцом – 22,800.

Принцип действия конструкции

Главное отличие тренажёра Долинова от железных собратьев (а по совместительству и главный плюс) заключается в комплексном воздействии сразу на несколько групп мышц. Пока кто-то встаёт на беговую дорожку, крутит педали велотренажёра, делает пару подходов к снаряду с мудрёным названием «гиперэкстензия», прорабатывая ягодицы и пресс, и завершает всё это жимом гантелей, вы лежите на полу и энергично машете руками и ногами, выполняя несложные упражнения. В итоге вместо того чтобы последовательно давать выраженную, но кратковременную нагрузку на разные мышцы, вы поровну распределяете усилия между ними практически в течение всей тренировки. При таком подходе энергии расходуется в 3–4 раза больше, а значит, и калории сгорают куда быстрее.

Ещё немного о распределении нагрузки: хотя живот, спина, плечи, ноги и грудная клетка будут активно задействованы при выполнении большинства упражнений, вы не испытаете перенапряжения, поскольку основную работу мышцы будут честно «делить» между собою. Получается, что стараний тело прилагает больше, а утомляемость от них меньше.

Тренировки с Master Slimmer по плечу каждому

Есть у Master Slimmer и другие плюсы.

1. Он не наносит ущерба суставам, позвоночнику и сердцу, да и в целом считается наименее травмоопасным из тренажёров.
2. Тренировки с ним хорошо сказываются на кровообращении, пищеварении, осанке, координации движений и, как утверждают некоторые пользователи, на общем психологическом состоянии человека. Например, нормализуется сон и снимается нервное напряжение.
3. Тренажёр может служить самым разным целям. Взрослые с его помощью поддерживают мышцы в тонусе, дети в возрасте от 4–5 лет легко и весело приобщаются к миру спорта, люди в период реабилитации после оперативного вмешательства, серьёзных переломов или инсультов мягко и бережно разрабатывают ослабленные мышцы. Но основное предназначение Mastr Slimmer — помогать в похудении. Регулярные занятия в сочетании с простейшим контролем за питанием позволяют избавляться от 4–10 лишних кг за месяц.
4. Настоящие «пышки», пытавшиеся всерьёз заняться спортом, знают, как это непросто. Из-за сердцебиения и одышки порой совершенно невозможно держать нормальный темп тренировок, а некоторые упражнения вроде прыжков со скакалкой и вовсе попадают в разряд недоступных. Зато тренажёр Долинова может освоить даже человек с весьма внушительным — до 200 кг — весом, главное, выбрать верёвку и блок покрепче.
5. Наконец, Master Slimmer бесшумен, предельно компактен и почти не занимает места.

Невзирая на безопасность тренажёра Долинова, маленьким детям лучше позволять заниматься на нём под присмотром родителей, а тем, кто недавно перенёс травму или инсульт, не помешает предварительно получить консультацию лечащего врача.
