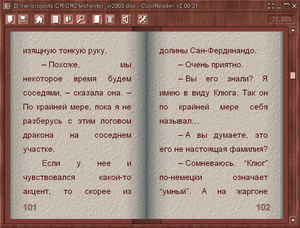

CoolReader2 — программа для чтения электронных книг…
CoolReader — это удобная программа для чтения электронных книг. Чем мне приглянулась именно ЭТА…

Корпус из пластмассы…
Схема собрана, настроена… Сколько сил ушло на схему, поиск деталей, сборку, настройку и осталось…

Создание акустических систем в домашних условиях. С.М. Афонин…
Создание акустических систем в домашних условиях. С.М. Афонин Издательство: Эксмо Год издания: 2008…

С праздником, камрады-датагорцы! С Днём Радио!…
В ознаменование 50-летия со дня изобретения радио русским ученым А. С. Поповым, исполняющегося 7…

Проект DMX512. Микроконтроллер управляет профессиональным шоу. Ч.1…
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между…

Хроники идиотизЪма — 2…
Рассказываю. Поздно ночью или очень рано утром в ухоженный двор новенькой многоэтажки вкатил…

Повышающий преобразователь напряжения +12V для облегчения зимнего запуска двигателя автомобиля…
При запуске двигателя внутреннего сгорания в холодное время года возникают известные всем…

Как я починил гибридную микросхему SL7230M для фотолаборатории…
Скажу прямо со звуком это особо и не связанно, хотя как сказать. Связано это скорее с автоматикой,…

Комментарии по изготовлению шасси и усилителя для начинающих слесарей…
После опубликования моей статьи «Сделай сам простой ламповый усилитель для комбика на 6П14П. Полная…

Усилитель быстрого приготовления. TDA2030 и TDA1558Q + компьютерный БП…
Занимаясь ремонтом различных звуковоспроизводящих устройств, ощутил потребность в срочном наличии…

Часы на ГРИ и К155ИД1. Нужна помощь…
Доброго времени суток! Сделал часы на газоразрядных индикаторах с динамической индикацией на…

Трансформаторы силовые, ТС-40, броневого типа.

Использовались в блоках питания бытовой, звуковоспроизводящей аппаратуре, например в электрофонах «Аккорд — стерео», «Аккорд — 201- стерео».

Трансформатор силовой, ТС-40.

Сердечник трансформатора набран из пластин УШ19 х 51 мм.
Трансформатор имеет отводы в первичной обмотке для подключения к сети с напряжением 110, 127, 220 и 240 вольт (выводы 2, 3, 4, 5).
Схема броневого трансформатора ТС-40, изображена на рисунке 9, а моточные данные и электрические характеристики отображены в таблице 6.
Обмотка 10-11, используется для питания индикаторной лампочки.

Рисунок 9. Схема трансформатора ТС-40.

Таблица 6. Моточные данные трансформатора ТС-40.

Трансформаторы силовые, ТС-40-1, ТС-40-2.

Рисунок 10. Внешний вид трансформаторов ТС-40-1, ТС-40-2, броневого типа.

Трансформаторы силовые, ТС-40-1, ТС-40-2, так же имеют по две вторичных обмотки. Максимальный ток нагрузки вторичной обмотки 18+18 вольт — до 1,0 ампера. Отличаются друг от друга исполнением первичной обмотки и соответственно нумерацией выводов. Трансформаторы взаимозаменяемы.
Сердечники трансформаторов набраны из пластин УШ19х51.

Подключение к сети трансформаторов следующее:

ТС-40-1 — соединяются между собой выводы 3-4, сеть 220 вольт подаётся на выводы 2-5, для подключения к сети с напряжением 127 вольт — соединяются между собой выводы 1-4 и 3-6, а сеть 127 вольт подаётся на выводы 1-3 (4-6).

ТС-40-2 — сеть 220 вольт подаётся на выводы 1-3, а 127 на выводы 1-2.

Внешний вид трансформаторов ТС-40-1, ТС-40-2, изображен на рисунке 10, а электрические схемы трансформаторов на рисунке 11.
Моточные данные и электрические характеристики трансформаторов отображены в таблице 7.

Рисунок 11. Схема трансформаторов ТС-40-1 (а) и ТС-40-2 (б).

Таблица 7. Моточные данные трансформаторов ТС-40-1, ТС-40-2.

Трансформатор ТС-40-4

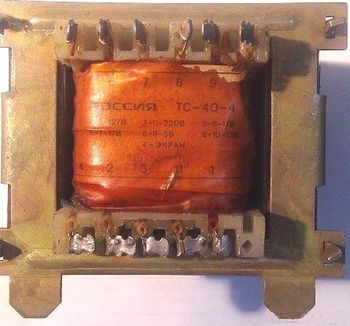

Рисунок 12. Внешний вид трансформатора ТС-40-4 броневого типа.

Трансформатор имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5+8 вольт (выводы 8-9-10).
Напряжение сети 220 вольт подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 13.

Рисунок 13. Схема трансформатора ТС-40-4.

Трансформатор ТС-40-5

Рисунок 14. Внешний вид трансформатора ТС-40-5 броневого типа.

Трансформатор этот аналогичен трансформатору ТС40-4 лишь с небольшой разницей. Он имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5 вольт (выводы 8-9).
Напряжение сети 220 вольт, так же подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 15.

Рисунок 15. Схема трансформатора ТС-40-5.

Как сделать самому зарядное устройство для автомобильного аккумулятора Из,Трансформатор силовой ТС-180-2

Если в автомобиле разрядился аккумулятор, а зарядного устройства нет
поблизости, не отчаивайтесь, это еще не повод для паники. Используя детали от
старого черно-белого телевизора, можно сделать своими руками отличное зарядное
устройство для автомобильного аккумулятораВам понадобитсяТрансформатор силовой ТС-180-2, провода сечением 2,5 мм2, четыре диода
Д242А, сетевая вилка, паяльник, припой, предохранители 0,5А и 10А.

1

Возьмите ТС-180-2 (силовой трансформатор от черно-белого
телевизора). Он имеет две вторичные обмотки, которые рассчитаны на напряжение
6.4 В и ток 4.7 А, соедините их последовательно, тем самым получится выходное
напряжение равное 12.8 В. Его достаточно для зарядки аккумулятора. На
трансформаторе соедините проводом сечением 2,5 мм2 выводы 9 и 9`, а к выводам
10 и 10`, проводами сечением 2,5 мм2 припаяйте диодный мост, который состоит из
четырех диодов Д242А, подойдут и другие, которые рассчитаны на ток не менее 10
А.

2

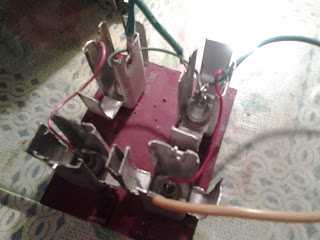

Установите диоды на большие радиаторы. Диодный мост соберите
на стеклотекстолитовой пластине требуемого размера. Соедините первичные обмотки
трансформатора последовательно, поставьте перемычку между выводами 1 и 1` , к
выводам 2 и 2` припаяйте шнур с вилкой для сети 220 В. В первичную и вторичную
цепи установите предохранители, соответственно – 0.5 А и 10 А.

Первичная обмотка

Вторичная обмотка

ВИДЕО

↑ От слов к делу…

Существует неверное мнение о невозможности отбирать полную мощность при автотрансформаторном включении в случае понижения уровня напряжения из-за того, что провод обмотки имеет недостаточное сечение.Курс физики и электротехники читать не буду. Отмечу лишь, что именно благодаря этой особенности автотрансформаторы нашли широкое применение в электроэнергетике (экономия на проводниковых материалах при изменении уровня напряжения «вниз», что приводит к росту значений номинальных токов при одинаковой мощности). Недостатки у автотрансформаторов тоже имеются. Желающие прочитают о них сами.
2

на Алиэкспресс были заказаны разъёмы сетевого питания SS-6B American Outlet

Тут не обошлось без недоразумений, первоначально впаянный мост был с обрывом в одном из плечей, что на некоторое время поставило в тупик. Качество поддельных элементов от китайцев по цене «третий сорт – не брак» в последнее время совсем удручающее.

РадиоКот :: Доработка трансформатора ТС-180-2

Доработка трансформатора ТС-180-2

При построении лампового усилителя мощности звуковой частоты желательно иметь блок питания, обеспечивающий, кроме переменного напряжения накала Uн ≈ 6,3 В с достаточным током Iн ≥ 5А, постоянное напряжение питания анодных цепей Uа ≥ 300 В, плюс, дополнительно, — постоянное напряжение для цепей фиксированного смещения ламп выходного каскада Uсм ≥ 45 В (конечно, имеется ввиду абсолютное значение, т.к., вы знаете, что напряжение смещения должно иметь отрицательный потенциал).Попробуем приспособить для этих целей трансформатор от лампового ч/б телевизора II-класса ТС-180.Этот трансформатор имеет следующие параметры (Рис.1):

Как видно из таблицы, мы можем получить со вторичных обмоток, соединив их соответствующим образом переменное напряжение U ≈ 206 В, что после выпрямления даст Uа=291 В, а с учетом падения в цепях фильтра питания это будет ≤ 270 В.Однако, после несложной доработки можно получить от трансформатора ТС‑180‑2 необходимое напряжение. Для этого трансформатор необходимо разобрать: открутить гайки стяжек, затем резким несильным ударом молотка по одной половинке сердечника разъединить его, аккуратно извлечь половинку сердечника и снять катушки. Стороны половинок сердечника нужно обязательно пометить, чтобы при сборке их правильно совместить. Конструктивно катушки трансформатора позволяют домотать ещё один слой провода поверх имеющихся обмоток. Если взять провод диаметром 0,51 (или 0,48), как в уже имеющихся вторичных обмотках, то в один слой можно без труда намотать 100÷110 витков провода, что даст дополнительно по 30 В переменного напряжения с каждой катушки. Таким образом мы сможем получить по переменному току не менее 260 В, что после выпрямления даст 260*√‾2 = 368 В. С учетом падения в цепях фильтра питания можно будет получить ≥350 В.Выглядеть это будет так (Рис.2):

Теперь сделаем доработку для получения напряжения фиксированного смещения. Из таблицы (Рис.1) видно, что в первичной обмотке есть секция 2 — 3, содержащая 53÷58 витков, которая нужна при коммутации первичных обмоток для работы трансформатора от от сети переменного тока напряжением 127 В, что в настоящее время практически не встречается. А значит эти секции можно использовать, если отключить их от 110-вольтовых секций. Если внимательно присмотреться к распайке контакта 2 (2′), то станет видно, что можно отсоединить секцию 2 — 3 от секции 1 — 2. Секция 2 — 3 даёт на выходе 17 В переменного напряжения. Соединив последовательно секции 2 — 3 и 2′ — 3′, получаем 34 В переменного напряжения, что после выпрямления даст 34*√‾2 = 48 В. Главное — сделать всё аккуратно. Примерно так (Рис.3):

Ну и для полного удовлетворения имеет смысл прошлифовать торцы половинок сердечника, чтобы максимально уменьшить зазор. Это приведёт к некоторому уменьшению тока холостого хода трансформатора (в моём случае ток уменьшился с 300 мА до 200 мА, хотя на практике во включенном ламповом усилителе режим холостого хода невозможен, т. к. всегда осуществляется питание цепей накала ламп, а это примерно 20 Вт потребляемой мощности). При сборке половинки сердечника желательно склеить, чтобы уменьшить гул трансформатора при работе.

В завершение следует проварить катушки (или собранный транформатор, что затруднительно) в смеси парафина с воском (или пропитать их лаком), чтобы зафик-сировать витки обмоток, тем самым уменьшить гудение работающего трансформатора. На водяной бане нужно растопить парафин и погрузить в него катушки. Не обязательно, чтобы парафин покрывал катушки полностью, достаточно — до половины. Так даже удобнее переворачивать катушку и извлекать её из кастрюли после проварки. В растопленном парафине нужно подержать катушку минут пять с каждой стороны, чтобы обмотки как следует прогрелись и парафин пропитал всю катушку. (Рис.4)

Таким же образом можно доработать трансформаторы ТС-160.

Умышленно не привожу конкретную схему блока питания, т.к. их на просторах интернета имеется достаточное количество.
