Usb фонарик

Что понадобится для монтажа

Сборочно-монтажный процесс изготовления USB-фонарика несложный, если к нему хорошо подготовиться. Для этого необходимы, в первую очередь, некоторые материалы и инструменты. На этом остановимся подробно.

Итак, для выполнения схемы на светодиодный USB фонарик потребуются такие детали:

• тот же USB;
• светодиод (один — два) или мини-лампочки;
• сопротивления (по-научному резисторы) – также 1 – 2. Их снимите со светодиодной ленты;
• электрический паяльник не мощнее сорока ватт;
• любая не толстая гофрированная оплетка для проводов фонарика — от наушников, от неисправной газовой зажигалки для комнатной плиты.

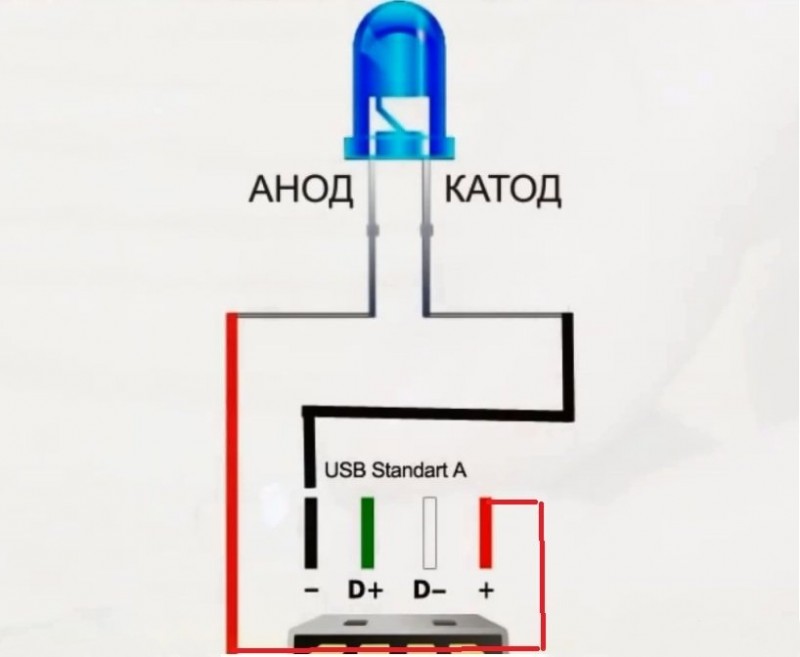

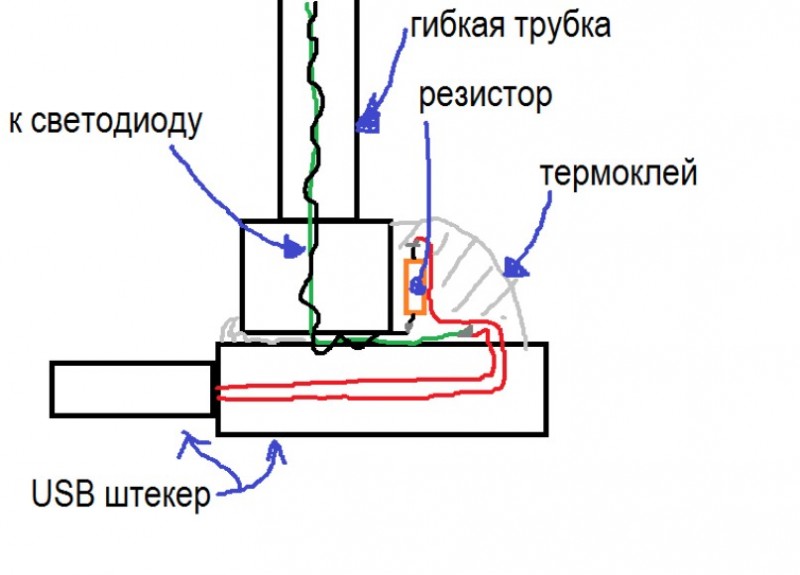

Электрическая схема довольно простая. Представим её на USB Standart A. У этого порта четыре контакта, два из них – крайние – дадут питание аноду и катоду светодиода или лампочки: левый — на анод, правый – на катод. Два внутренних контакта в разъеме – это питание от персонального компьютера – D+ и D-.

Пошаговая инструкция для монтажа светодиодного фонарика:

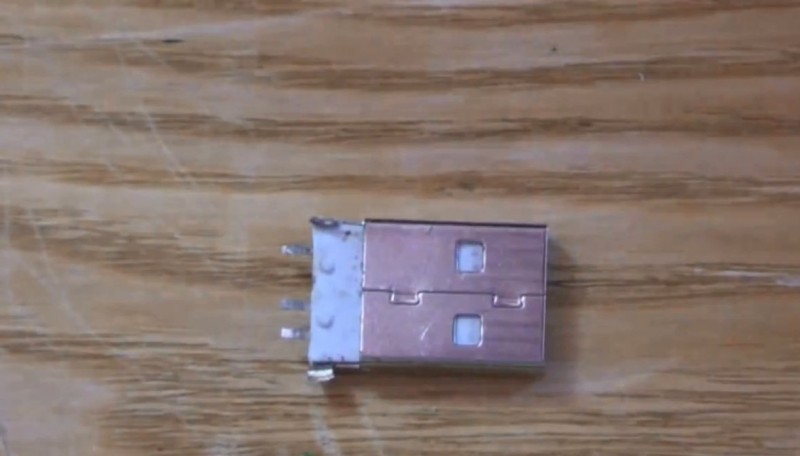

• отрезаете USB от неработающего шнура;
• снимаете мягкую упаковку – разрежьте вдоль порта;
• приготовьте кусочек светодиодной ленты;
• прорезаете в одном корпусе USB отверстия-квадратики для светодиодов;
• отпаиваете проводки от штекера (красный – это плюс, чёрный — минус) и ими проверяете свечение диодов.

Светодиоды устанавливаете в корпус, закрепляете лампочки суперклеем. Подождите затвердения клея полчаса. Два диода соединяете параллельно. От них на питание припаиваете резистор.

Укладка проводов внутри порта ведется в канавки, проплавленные жалом электропаяльника. Внутри разъем заполняется клеем «жидкие гвоздики», затем соединяете половинки USB-разъема, кладете под небольшой пресс для склеивания на полчаса. Через сутки срежете остатки скрепляемой массы.

Главное на каждом этапе сборки проявлять максимальную аккуратность. Помните, что спешка здесь ни к чему. Чем внимательнее бы будете к деталям, тем лучше и дольше прослужит вам фонарик.

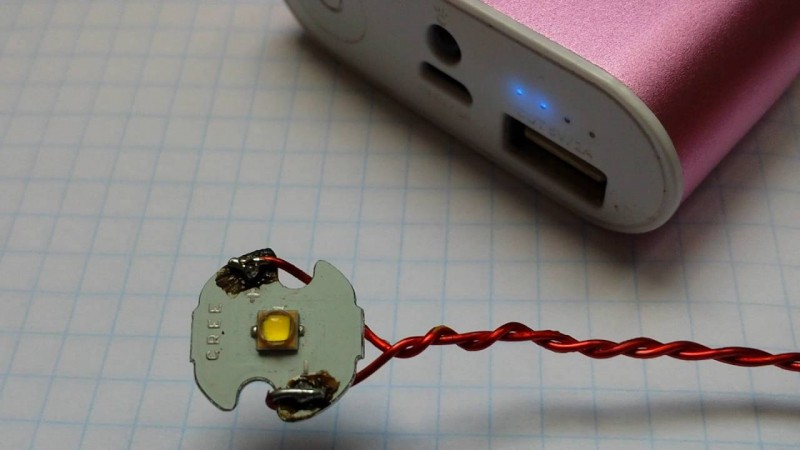

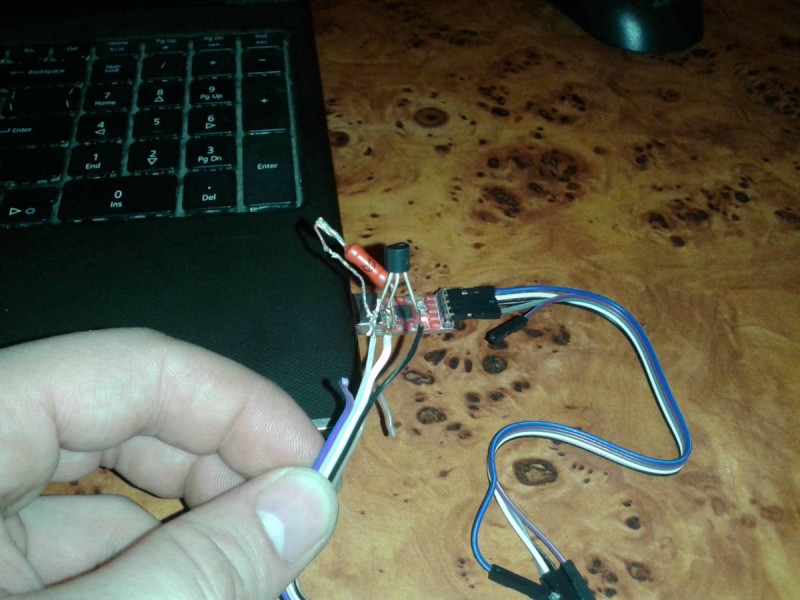

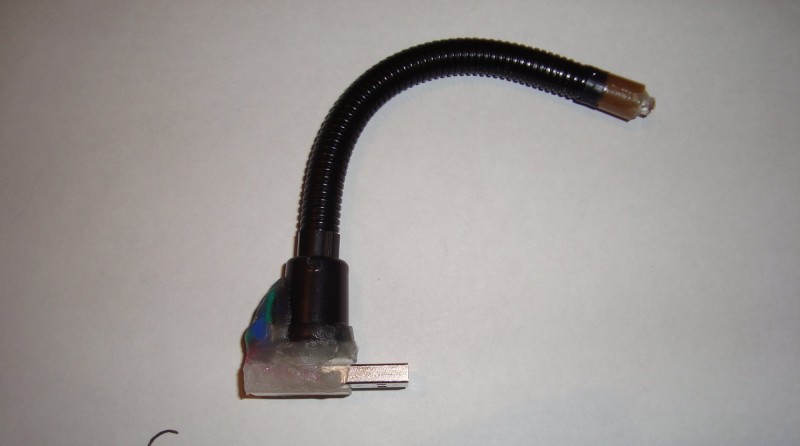

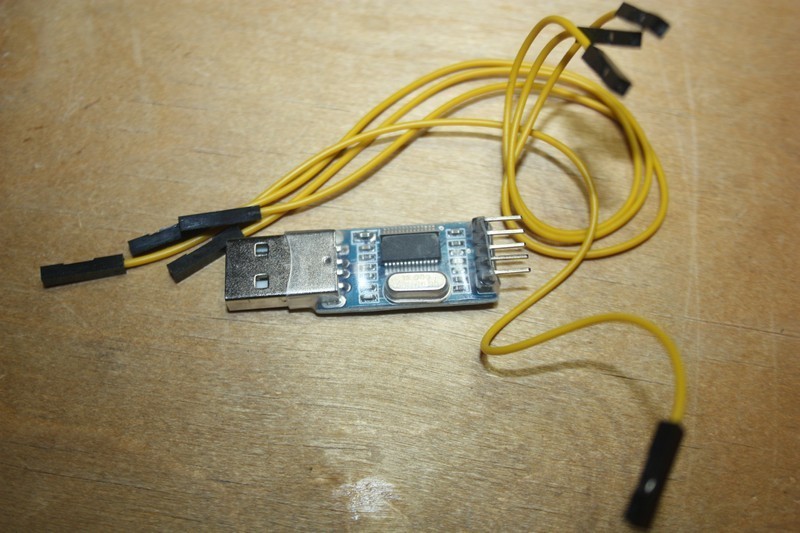

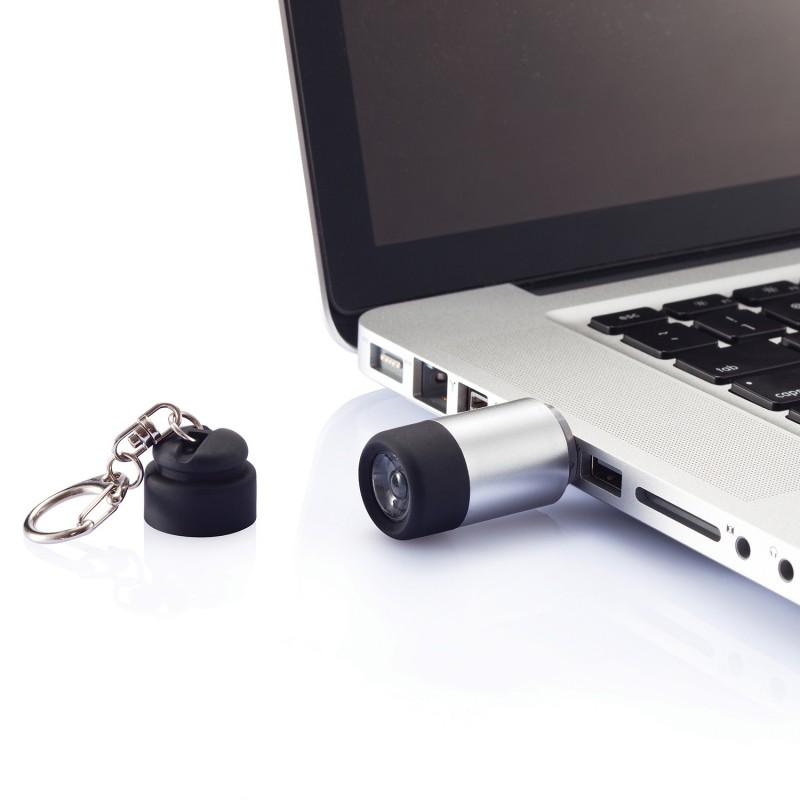

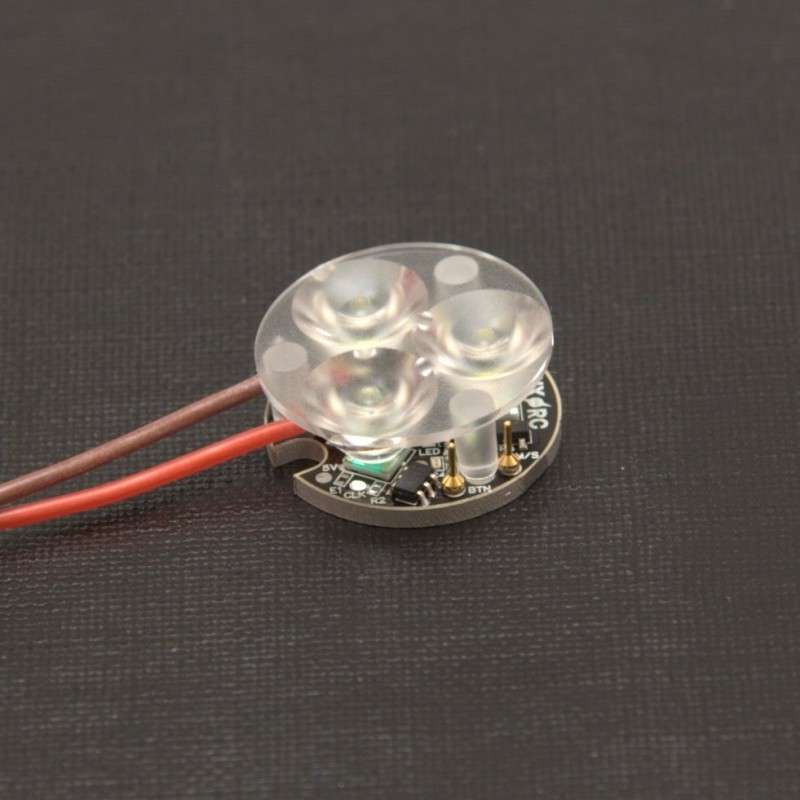

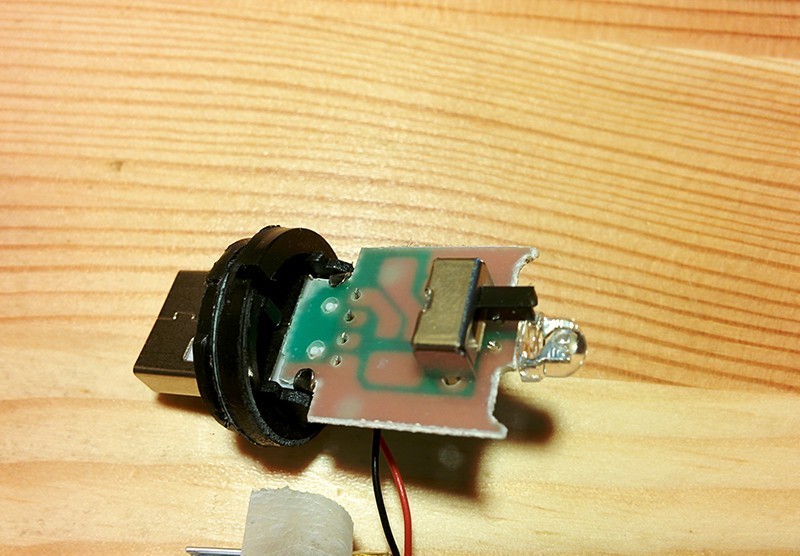

Фото USB фонариков

Также рекомендуем просмотреть:

• Усилитель сигнала Wi-Fi
• Как разрезать бутылку
• Компрессор своими руками
• Антенна для 3g модема
• Подсветка монитора
• Удаление ржавчины
• Флешка своими руками
• Как заправить картридж
• Как почистить компьютер
• Закалка ножа
• Как наточить ножницы
• Шум компьютера
• Wi-Fi антенна
• Проектор своими руками
• Осциллограф своими руками
• Стельки с подогревом
• Микроскоп своими руками
• Подставка для ножей своими руками
• Микрофон своими руками
• Как наточить нож
• Розетка с USB
• Как закалить стекло
• Токарный станок из дрели
• Органайзер своими руками

Проверка USB-фонарика

Проверка осуществляется на каждом отдельном этапе подготовки и проведения монтажа. Здесь лучше семь раз проверить, чтобы заново не готовить фонарик. Его можно приспособить и как налобный фонарик USB.

Важные советы по электрической схеме:

Стандартное питание от USB-порта — пять вольт.

Светодиоды же стандартно рассчитаны на подачу к ним трех-четырех вольт. Поэтому не экономьте на резисторах, впаивайте их сначала параллельно друг с другом, а затем последовательно к светодиодам.

Если предварительно проверили свечение диодов или лампочки, то до финальной сборки корпуса пощупайте их пальцами. Это позволит вам проверить нагрев поверхности. Чтобы потом они не перегорели.

Если пальцы обжигает, это перегрев, поэтому надо увеличить (R) — сопротивление (добавить резистор последовательно, либо сменить на больший номинал, указанный на поверхности или, если нет данных, проверить  на авометре).

Если свет довольно слабый, светит тускло — уменьшаем R (припайка ещё одного-двух-трех резисторов параллельно), пока не достигнете необходимой яркости и без чрезмерного нагрева поверхности изделия анод/катод.
