Как сделать простейший «вечный фонарик» или генератор фарадея своими руками!

Делаем вечный фонарик Фарадея своими руками

Фанариком Фарадея принято называть изделие с источником альтернативного питания. В этом случае оно не требует использования ни батареек, ни аккумулятора. Чтобы фонарик начал светить, его достаточно просто встряхнуть в руках. В нем находится генератор с аккумуляторной батареей, которые и позволяют ему работать.

Фото: sdelaysam-svoimirukami.ru

Так выглядит фонарик Фарадея, который был изготовлен и выпущен на заводе.

Каким образом работает вечный фонарик

Суть его работы заключается в цилиндрическом постоянном магните, который свободно расположен в корпусе между упорами из резины или пружинами.

Фото: sdelaysam-svoimirukami.ru

В центре корпуса расположена катушка. Если фонарик потрясти, то магнит будет перемещаться туда сюда в катушке и создаст тем самым переменное электричество.

Фото: sdelaysam-svoimirukami.ru

После этого электричество поступает на диодный мостик, где преобразуется из переменного в постоянное, тем самым заряжая аккумулятор напряжением в три вольта.

Фото: sdelaysam-svoimirukami.ru

Так выглядит вечный фонарик Фарадея в разобранном состоянии.

Фото: sdelaysam-svoimirukami.ru

Если изучить фонарик детальнее, то можно увидеть его части: соленоид, цилиндрический магнит, ограничители, небольшую плату с диодами, переключателем, аккумуляторы и светодиод, который находится на плате.

Фото: sdelaysam-svoimirukami.ru

Если правильно собрать фонарик, то работать он будет вот так. Света, конечно, не так много. Есть и более мощные варианты. Но, зато такой фонарик действительно будет работать вечно.

Варианты самодельных фонариков

Фото: sdelaysam-svoimirukami.ru

Этот опытный образец сделан в коробочке из под драже Тик-так. Катушка намотана на трубку, в роли которой выступает корпус от самой обычной шариковой ручки. Магнитики взяли от жесткого диска. Аккумуляторы заменили конденсаторами. Освещение обеспечивает белый светодиод.

Фото: sdelaysam-svoimirukami.ru

Эта схема поможет вам разобраться в самодельном изделии и повторить его самостоятельно.

Имейте ввиду, что в намотке катушки есть своя особенность. Если присмотреться, то в схеме катушка представляет собой две обмотки, а общая длина составляет сорок миллиметров. Визуально разделите катушку на две части. Затем на одной из половин намотайте шесть сотен витков очень тонкого провода (диаметр не более 0,088 миллиметра). Со второй половинкой поступите точно также. Таким образом, у вас получится двухсекционная катушка. Все остальное выполняйте по схеме.

Также, не забывайте ограничители, чтобы магниты уверенно отталкивались и быстро перемещались.

Фото: sdelaysam-svoimirukami.ru

А это более мощный образец. Тут была использована катушка с большим числом витков и трехсекционный магнитик.

Если вам понравилась наша статья, поставьте лайк

️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!

Больше фотографий и видеоконтента на сайте https://krrot.net

Греем, гнём и мотаем – секрет сборки фонарика

В бутылке главное – это широкое горлышко. Именно по этой причине для фонарика нужно подобрать именно бутылку от кефира – у них диаметр крышки самый большой.

ФОТО: YouTube.comФутляр от ручки под воздействием горячего воздуха становится эластичным. Это поможет сделать из него нужную детальФОТО: YouTube.comПластик нужно согнуть в двух местах под 90 градусов, как показано на фото. После остывания трубочка вновь становится твёрдой

Немного странная деталь на самом деле несёт очень тривиальное назначение – это ручка для моторчика, простой пластиковый стартер.

ФОТО: YouTube.comЧтобы зажечь небольшую светодиодную лампочку, потребуется энергия электродвижка, такой можно позаимствовать, например, у блендера или старого пылесосаФОТО: YouTube.comСоедините контакты моторчика и лампы и защитите места соединения изолентой

ФОТО: YouTube.comЛампу нужно поместить в бутылку, а мотор закрепить на горлышке с помощью той же изолентыФОТО: YouTube.comОстаётся только вставить стартер и запустить механизм. Вращая ручку, вы заставите двигатель генерировать энергию, достаточную для запуска лампыФОТО: YouTube.comФонарик будет светиться, пока вы вращаете ручку. Он зависит только от этого механического привода и вашего желания, а никак не от батарейки

У вас теперь в руках практически вечный фонарик, который питается вашей энергией. С таким прибором не страшно заблудиться в лесу или в пещере, он не подведёт.

Что заменит батарейку или назад к истокам

Если вы не заправский выживальщик, то многое для вас станет настоящим открытием. Например, что настоящий турист может выжить с одной пачкой спичек и куском полиэтилена и при этом пройти около 40 км по маршруту без особого риска. Но пока вам далеко до таких подвигов, есть смысл поучиться простым вещам, которые реально помогут справиться с неблагоприятными обстоятельствами.

Есть простые туристические приёмы, которые помогут одолеть обстоятельства. Например: чехол из полиэтилена на рюкзаке спасёт ваши вещи от намокания под дождём или пара таблеток сухого горючего позволит развести костёр за две минуты. Так и с источниками питания: ну не было у наших родителей и дедов ёмких батареек, но это никак не помешало им построить БАМ. А секрет кроется в простых законах физики и механики, и даже немного – химии.

Фото вечного фонарика

Обратите внимание!

Обратите внимание!

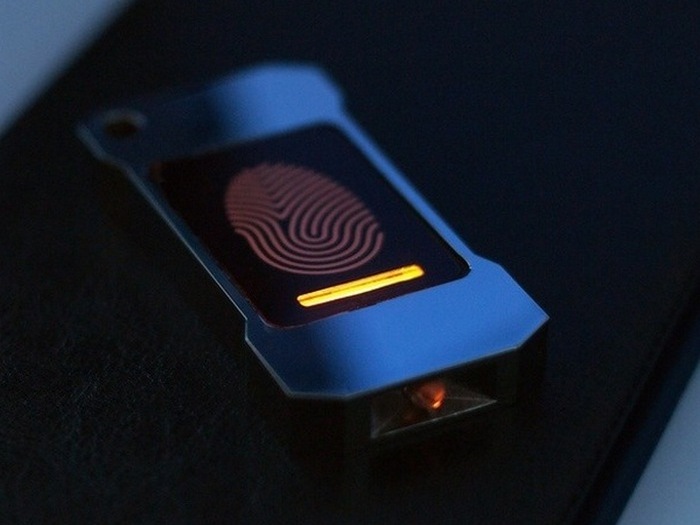

Группа инженеров-энтузиастов создала уникальный фонарик, способный заряжаться от человеческого тела. Это делает его фактически бесконечным источником света, небольшим, но порой очень необходимым. Фонарик – это та вещь, что по праву входит в категорию «Must-Have».

Карманный фонарик должен быть всегда и у каждого — ведь никогда не знаешь, когда он пригодится. Его нужно иметь дома на случай отключения света, в машине, в загородной поездке. Однако, каждый, у кого хоть раз в жизни был личный фонарик, большой или маленький, мощный или не очень сталкивался с такой проблемой, как севшие батарейки. Это очень неприятно, особенно в ответственный момент обнаружить, что фонарик не светит или светит так, что в лучшем случае можно подсветить его местонахождение в темном пространстве.

Группе изобретателей-энтузиастов удалось решить эту проблему. Зачем использовать батарейки, если можно использовать в фонариках термоэлектрический генератор? Для мощного «прожектора» такая технология конечно не применима, однако для небольших карманных фонариков она подходит просто идеально. Именно на основе ТЭГ и был создан фонарик Lumen
.

Принцип действия Lumen, также как и его устройство, – невероятно прост. В основе идеи — уже упомянутый термоэлектрический генератор. Фонарик использует несколько LED-светодиодов для проецирования света. Мощности свечения вполне достаточно для того, чтобы читать книгу в кромешной тьме! Сам фонарик при этом невероятно маленький, буквально «пальчиковый».

Корпус устройства выполнен из алюминия. Весит девайс всего 45 грамм. Запускается ТЭГ фонарика при условии, что есть источник термической энергии (тепла) от 28 градусов по Цельсию. Идеальным вариантом в этом случае является человеческое тело. На корпусе фонарика есть специальный паз для пальца, нажав на который Lumen включается и начинает работать. Фонарик может работать почти без перерывов. В него также встроен небольшой аккумулятор и конденсатор.

В теплое время года фонарик незначительно заряжается даже от воздуха вокруг него, при условии, что его температура не ниже установленной планки. Сейчас девайс находится в стадии краудфандинговой компании. Для реализации проекта создателям было нужно всего 5 тысяч долларов. За 2 дня сборов, компания отбила установленный лимит на 328%! Выйдет на рынок Lumen в первой половине 2016 года. Стоимость девайса составит 15 долларов США.

Понравится любителям гаджетов и — незаменимый спутник путешественников.

В нашем мире довольно много людей занимаются самодельными опытами в домашних лабораториях и мастерских. Для одних — это способ самоутвердиться, для других – стремление к развитию своих способностей. И что с того, если это будет эксперимент из наспех склеенных деталей. Главное, чтобы устройство или схема работали. Сегодня мы будем разбирать именно такое изобретение, сделанное практически на коленях. Однако в его основу положены незыблемые принципы и законы физики, которые невозможно отрицать.Речь пойдет о фонарике, который работает без батареек. Возможно кто-то уже видел на просторах интернета простейший генератор Фарадея, который позволяет от нескольких движений проводника в обмотке зажечь небольшой светодиод. Сборки из практически мертвой батарейки, автотрансформатора и транзистора, которые способны при исходном напряжении в десятые доли вольта питать светодиод на 3V тоже уже не редкость. Здесь же автор пошел немного дальше, модернизировав схему устройства, добавив выпрямитель, суперконденсатор (ионистор), сопротивление и полностью исключив источник питания. В итоге работа фонарика стала намного стабильнее и эффективнее. А если корпус несколько минут потрясти, его можно зарядить на длительное время работы светодиода. Как это работает? Давайте разбираться.

«Фарадеевский» фонарик — сборка

После того, как мы определились, из чего конкретно состоит фонарь Фарадея, стоит отметить, что у него все-таки есть источник питания, поэтому не правильно думать, что фонарику совсем не нужна батарея. Фактически, она разряжена, поэтому лампочка не горит.

Когда мы встряхнем фонарик, магнит или батарея будут проходить через индукционную катушку туда и обратно. Появится переменный ток, который, пройдя диодный выпрямительный мостик, станет ровным и постоянным.

В каждой инструкции по созданию фонаря будет сказано, что корпусом может служить любой предмет со светодиодной лампой или деталь, имеющая форму цилиндра, из пластмассы.

Фантазируйте, но не забывайте о свойствах выбираемого материала. В самодельных работах часто вместо аккумулятора используют конденсаторы.

Следуя из схемы по изготовлению, индукционная катушка образована двумя обмотками длиной сорок миллиметров (то есть каждая – по двадцать миллиметров, условно).

На обеих сторонах осуществляется намотка внахлест по шестьсот витков медного провода ноль/восемь миллиметров в толщину. От того, как была намотана катушка, будет зависеть и производительность всей конструкции.

Осуществляем все по разметке, первые витки строго друг к другу, обязательная фиксация клеем первого ряда. И далее виточки располагаются как можно аккуратнее и ближе друг к другу.

Это главные советы по монтажу фонарика своими руками. Встряхните свое устройство, если лампочка загорелась, значит, вы славно потрудились! Основную схему , как и фото самодельных фонарей , вы найдете в интернет- пространстве.

Фото процесса изготовления

Легкая снаряга: палатки, рюкзаки, спальники и коврики разных производителей. А также одежда, обувь и другое туристическое снаряжение. Где купить легкоходное туристическое снаряжение. Самодельное легкое снаряжение, как сделать снарягу самому.

Вечный фонарик

kAvrovec
» 17 мар 2015, 17:09

» Вчера на улице ко мне подошла старуха и предложила купить вечную иглу для примуса. Вы знаете, Адам, я не купил. Мне не нужна вечная игла, я не хочу жить вечно. Я хочу умереть.» (С) (Золотой теленок, Остап Бендер) :-)))

kAvrovec
Имя:
Сообщения:

фонарик Фарадея

chu
» 18 мар 2015, 15:21

Не скажу насчет вечной жизни, но идея вечного фонарика мне нравится;)

Теперь сделал так называемый фонарик Фарадея. Точнее, работающий прототип фонарика Фарадея.

Точнее, там две катушки, включенные встречно. Зазор между обмотками около 1 мм. Длина каждой катушки чуть меньше длины цилиндрического магнита. Все это нужно для того, чтобы пролетающий магнит создавал каждым своим полюсом ток, и чтобы токи с разных полюсов увеличивали, а не уменьшали друг друга. Я намотал рядом 2 обмотки по приблизительно 400 витков каждая, проводом 0.07 мм или около того. Поставил выпрямительный диодный мост и нагрузил это все светодиодом.

Трясешь — светодиод горит! Не трясешь — не горит, соответственно;)

Окрыленный успехом, я поставил ионистор параллельно светодиоду, чтобы напряжение с катушек заряжало ионистор в момент тряски. А когда тряски нет, чтобы этот ионистор разряжался на светодиод. Кстати, недавно проверил: светодиод от ионистора светится несколько минут! Как и ожидалось, собственно.

Так вот, когда добавил в схему ионистор, светиться все перестало:(А все дело в том, что катушки выдают очень маленькую мощность. Конечно, ионистор можно зарядить, но трясти придется, наверное, несколько минут, что не входило в мои планы.

Тогда вместо ионистора я поставил небольшой конденсатор, просто для сглаживания пульсаций и более равномерного свечения светодиода. Все работает! На фото именно этот вариант. Но эффективность — очень низкая. Фонарик Фарадея можно сделать эффективным, но магнит придется брать в разы мощнее. А тогда вечный фонарик будет весить слишком много, мне думается…

Короче говоря, пока лучший вариант вечного фонарика — это динамо. Ну и можно еще как-то с солнечной энергией поиграться, но тогда вырастут габариты фонаря.

chu
Имя:
Сообщения:

Вечный фонарик

chu
» 19 мар 2015, 10:12

Коллега по работе, глядя на мои эксперименты, вот тоже называл это другим словом;)

А потом подкинул ссылку на порноресурс, где рассказывают о чудо-браслете The Wankband, вырабатывающем электричество от тряски. Ссылку по этическим соображениям не даю, желающие найдут без проблем. Надеюсь, что про браслет это все-таки шутка;)

chu
Имя:
Сообщения:

Вечный фонарик

На Кикстартере уже более 1600 человек собрали почти $90 000, спонсируя производство маленького вечного фонарика. Внутри него нет батареек, электричество для свечения вырабатывается элементом Пельтье от тепла пальца.

Зато недорого, цены на разные модификации начинаются от 30 баксов;)

А еще можно заказать этот вечный фонарик с дополнительной тритиевой пластинкой, которая видна в темноте. Светить она не поможет, но позволит легче найти фонарик в полной темноте.

В общем, что-то я не верю в полезность именно этого устройства. Но приятно, что еще кого-то мучает идея вечного фонарика;)

chu
Имя:
Сообщения:

фонарик Фарадея

а что если пьезо-элементом из зажигалки заменить «трясучку» ту?реально ли заряжать от него кондер?

не знаю твою схему. но есть еще одна простецкая. которая выжимает максимум яркости из заряда.

Гость

Вот в динамо-фонарик хочу такую штуку в цепь разряда добавить.

chu
Имя:
Сообщения:

Люминофор: простой вариант создания фонарика

А есть и более простой в исполнении и не менее эффективный вариант походного фонарика без батареек. И потребуется вам для него лишь порошок люминофор и бутылка.

Купить такой состав можно в китайском интернет-мегамаркете буквально за копейки. А дальше – всё очень просто: небольшое количество сухого порошка нужно аккуратно засыпать в сухую пластиковую «полторашку» и закрыть пробкой.

Теперь, если вам потребуется свет, нужно просто потрясти бутылку, и вы получите зеленоватое свечение, которое рассеет тьму.

Подробнее об этом эффекте в этом небольшом видео:

Watch this video on YouTube

Альтернативный свет сможет создать каждый

Умельцы смогут собрать фонарик без какого-либо другого модулятора напряжения, чем действительно эффективный ТЭГ. По фамилии автора он и называется «фарадеевским». В чем состоит его принцип? Мы расскажем, из чего можно сделать вечный фонарь.

Нельзя говорить, что фонарику Фарадея не нужна батарея. В фабричном изделии есть даже аккумулятор. Скажем так: он совсем разряжен и лампочка не светится.

В ней появится переменный ток напряжением в 3 вольта. Он проходит выпрямительный диодный мостик, и его амплитуда выравнивается, превращая ток в постоянный. Ведь только постоянным током можно заряжать любые аккумуляторы, в том числе и фонариковый. Подзарядившись, его аккумулятор и зажжет свет. Но «зажечь» сразу можно только от зарядившейся с помощью магнита — «бегунка» внутренней батареи.

В самом фонарике стоят основные элементы, без которых эффекта не будет, — электрогенератор по методу соленоида и аккумуляторная батарея. Магниты вверху и внизу обязательно должны получать толчки в обратную сторону от резиновых пробок или металлических пружин. Тогда зарядка АКБ и яркость светодиодов будут постоянными.

Виды динамо-фонарей

• Фонарь Фарадея – такой фонарик достаточно потрясти в течение минуты, и он будет работать около часа.
• Фонарь с рычагом, на который нужно непрерывно нажимать, после чего он будет светить в течение получаса.
• Фонарь с ручкой, которую необходимо крутить.
• Фонарь на солнечной батарее.

Самая капризная и часто ломающаяся часть динамического фонаря именно рычаг, ручка и прочие детали, на которые нужно воздействовать, особенно, если они выполнены из непрактичного пластика.

Сами по себе фонари с динамо-устройством не будут дешевыми. Их очень любят использовать любители рыбалки, охоты, альпинисты, поэтому фонари обладают рядом полезных свойств помимо главного — светить: водонепроницаемость, компактность, защищенность от различных повреждений.

У современных динамических фонарей есть очень удобная дополнительная функция — разъем для зарядного устройства мобильного телефона.

Чаще всего, такой разъем имеют фонари с ручкой или рычагом. Когда крутишь ручки или воздействуешь на рычаг, то можно не только осветить какой-то темный участок, но и подзарядить мобильное устройство, чтобы оставаться на связи. Это также актуально для любителей природы и походов.

Отзыв: Вечный фонарик Фарадея «Универсал» — Интересная технология

Пластиковый корпус,сильное магнитное поле, слабый свет.

Добрый день. Честно говоря, фонарик попал ко мне в руки буквально позавчера, поэтому про длительность использования ничего вам не скажу, разве только то, что на вид он выглядит довольно потрёпанным и инструкция к нему (на нем. яз.) видавшая виды.

Я понимаю, что я сейчас пишу какую-то чушь, и выгляжу дикарем, но я действительно никогда раньше таких фонарей не видел, и не слышал о такой технологии. Я нажал кнопку на фонаре, …света нет, …потряс… света нет, … решил порыться в коробке и… О чудо!…Есть инструкция!!! Всего с одной картинкой, показывающей поступательные движения с зажатым кистью руки фонариком.

Я начал интенсивно трясти рукой, как показано на картинке, так чтоб поршень летал по внутренней втулке от края до края, и через пару минут нажал на кнопку снова. Иии-хх-аа!!! Фонарь ненадолго и слабенько засветился. Значит, я всё делал правильно, остальное оставалось за временем, минут пять-шесть тряски и фонарик просветил уже минуту. Ещё минут десять разминки, и фонарь уверенно светит довольно продолжительное время. Но всё равно как то тускловато, как то грустно, что ли. Попытки разогнать его и сделать свет ярче ни к чему не привели :-(. Вот, собственно говоря, и вся история. Теперь о достоинствах и недостатках, которые я для себя обнаружил за столь короткий срок.Достоинства: не надо тратиться на батареи; удобен, насколько может быть удобен обычный бытовой фонарик.

Недостатки: их больше…Пластиковый корпус, соответственно достаточно хрупкий; обладает сильным магнитным полем, соответственно рекомендую в турпоходе держать подальше от кредиток и часов; свет недостаточно яркий и сфокусированный, соответственно бесполезен при работе в охране. Годится, пожалуй, только для бытового использования в погребе или на чердаке.

А вообще конечно отличная технология, довести до ума и я думаю можно расширить область применения.

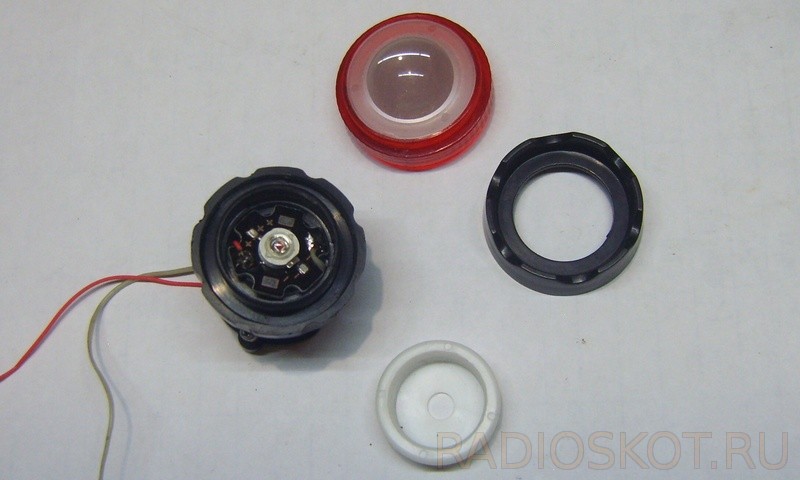

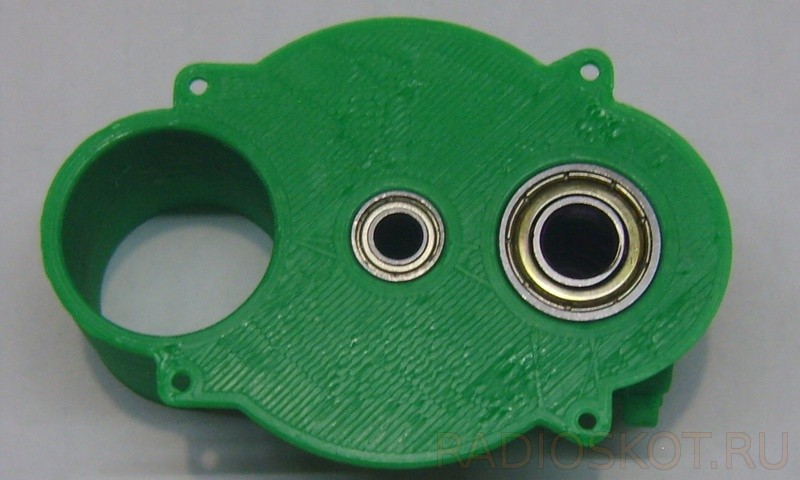

Распечатка корпуса на 3Д принтере



Так вот, мысль-то была, но материализоваться ей было трудно, так как нужно было собрать редуктор с электродвигателем и запихнуть в какой-то корпус, а у большинства радиолюбителей корпус является «камнем преткновения». Но вот эта задача кардинально упростилась с приобретением недорогого 3D принтера. Теперь сооружение, какого либо корпуса для радиоэлектронного устройства ограничивается лишь фантазией автора.

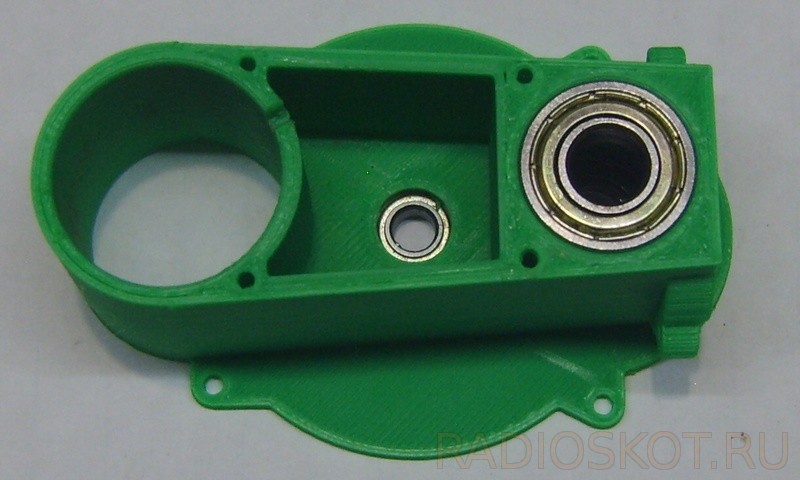

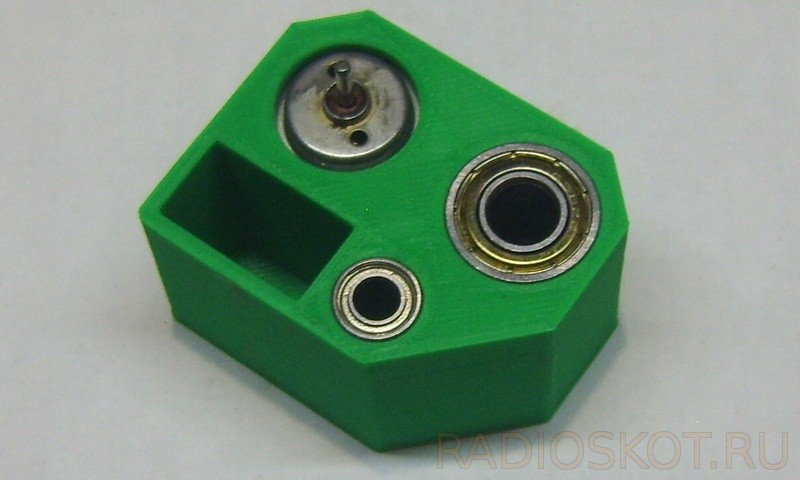

Первый блин как обычно был комом: распечатал корпус, ещё не зная как будет выглядеть готовое устройство, взяв первый попавшийся двигатель в качестве генератора. Получилось так, что даже при очень быстром вращении ручки не хватало напряжения для стабильной работы фонаря. Потом, наученный горьким опытом, уже более осмысленно подошёл к вопросу. Взял кучку имеющихся двигателей и протестировал их на пригодность к данному проекту.

Делаем так: зажимаем вал двигателя в шуруповёрт, даём максимальные обороты и измеряем напряжение и ток короткого замыкания мотора. Соответственно отбираем лучший экземпляр. По моим наблюдениям лучше всего брать высоковольтный (12 -24 вольта) и мало оборотистый мотор.

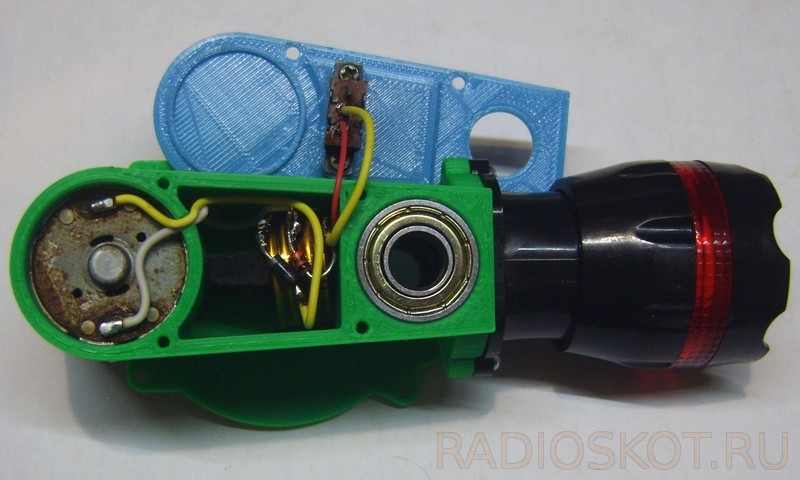

Далее по редуктору: шестерни использовал заводские, так как в моей программе 3D моделирования нет библиотеки для построения последних и печатаю я пока из пластика PLA, а он стойкостью к износу не отличается. Ведущую шестерню и мотор использовал от какого-то электрокорректора фар автомобиля, промежуточная (большая) от привода дисков музыкального центра AIWA, последняя (на моторе) от детской машинки. Объектив использовал от не рабочего китайского налобного фонарика. Из плюсов: в нем установлена линза и есть возможность изменять фокусное расстояние. Источником света является светодиод на три ватта, он, конечно, не используется «во всю силу», зато в надёжности ему нет равных (при такой малой загрузке).



Как известно у таких фонарей есть ещё один недостаток – светит, пока крутишь ручку. Что бы хотя бы в какой-то мере сгладить этот недостаток установил в корпус ионисторы, общей ёмкостью в два фарада. И параллельно последним стабилитрон на пять вольт, так как предельное напряжение у данных ионисторов составляет 5,5 вольт, а генератор способен отдавать до 12 вольт без нагрузки. В боковой стенке устройства установлен выключатель, который отсоединяет светодиод от ионисторов, при ненадобности можно его выключить и в ионисторе останется заряд для последующего пользования. В выключенном положении при вращении ручки происходит процесс заряда ионисторов.

Вечный фонарик из генератора Фарадея: подробные фото изготовления

Подробная фото инструкция: как сделать вечный фонарик из генератора Фарадея, который работает без батареек.

Вечный фонарик не требует питания от батареек или аккумулятора, его конструкция сделана по принципу простого генератора Фарадея, который позволяет от нескольких движений магнита в обмотке, выработать ток и зажечь небольшой светодиод.

На рисунке показан генератор Фарадея, при прохождении магнита внутри катушки, в обмотке вырабатывается переменный ток.

Материалы для изготовления:

• Труба ПВХ, диаметром 20 мм;
• Круглые неодимовые магниты, размер 15 х 3 мм;
• Медная проволока, сечение – 0,5 мм;
• Транзистор маломощный обратной проводимости;
• Диодный мост или выпрямитель 2W10;
• Резистор;
• Суперконденсатор или ионистор 1F 5.5V;
• Выключатель;
• Светодиод на 5V;
• Термо клей;
• Кусок фанеры;

• Весь процесс изготовления вечного фонарика представлен на фото.
• Корпус фонарика будет изготовлен из ПВХ трубы.
• Отрезаем кусок трубы длиной 16 см.
• От центра отмечаем по 1,5 см в каждую сторону, это будет зона для обмотки шириной в 3 см.

Затем нужно изготовить катушку, берём медный провод диаметром 0,5 мм, оставляем один конец его длиной около 10 см, и наматываем на трубку по разметке. Мотаем около 500 витков. Первые несколько из них можно зафиксировать клеем. Начальный ряд катушки плотно прижимаем друг к другу, и делаем его строго последовательным.

Изготовим подвижный магнитный сердечник катушки, он может быть цельным или собранным из нескольких магнитов. Неодимовые магниты подбираем по внутреннему диаметру ПВХ трубки. Опытным путем набираем магнитный стержень, через колебания которого и будет создаваться электрический ток.

• Па шкале осциллографа показана разницу между потенциалами, получаемыми от колебаний одного и десяти магнитов.
• От колебаний магнитного стержня получилось напряжение в 4,5V, чего достаточно для питания светодиода.
• Теперь нужно сделать две заглушки, чтобы магнит не выпадал из трубки.

К выводам катушки подключаем выпрямитель. Схема, отображенная на фото, показывает какие два его контакта из четырех подключить к катушке. Такой диодный мост способен принимать переменный ток, и выдавать постоянный в одном направлении.

Повышающий автотрансформатор поможет преобразовать низкие спонтанные импульсы от первичной катушки в достаточное напряжение для работы светодиода за счет самоиндукции коллекторной обмотки.

Так как она связана с базовой обмоткой, постоянный и стабильный электрический ток будет подаваться на суперконденсатор в достаточном количестве. Резистор же ограничит превышение допустимых номиналов.

На рисунке показана схема фонарика с генератором Фарадея.

Замыкает эту схему биполярный транзистор обратной проводимости, который и управляет поступающим электрическим током к светодиоду. Собрать схему можно без платы, поскольку деталей не так много. Кнопку выключатель монтируем на один из контактов, идущий от автотрансформатора.

1. В результате автор изготовил фонарик на одном светодиоде, который не требует питания от батареек, конечно это лабораторный вариант, но на его основе можно изготовить фонарик для использования в полевых условиях.
2. В этом видео, подробно показан процесс изготовления вечного фонарика без батареек.

Функциональность данного устройства для охотника

Фонарь с динамо подзарядкой в силу того, что для его функционирования не нужны батарейки, востребован охотниками, рыболовами и туристами. Настоящие динамо фонари стоят довольно дорого, но цель оправдывается — они действительно служат долго и обеспечивают достойный уровень качества.

Вечный фонарик незаменим для настоящих следопытов. Экономить при выборе фонаря не надо.

Преимущества фонарика Фарадея:

1. Компактность, легкость.
   Качественный динамо фонарь водонепроницаем. Такие светильники имеют очень маленький вес, они компактны, имеют отличную защиту от повреждений и ударов.
2. Многофункциональность.
   При помощи фонаря можно заряжать телефоны, фотокамеры. Многие модели являются многофункциональными, поскольку в них встроены компасы и приемники.
3. Большой ассортимент.
   Выбирать вечный фонарик из огромного разнообразия очень трудно. Моделей много, они различаются конструкциями. Есть маленькие по габаритам модели, они достигают всего лишь 5 см в длину. Фонарик Фарадея может иметь разную мощность, функциональность и дизайн. Каждый может подобрать на свой вкус, возможности и потребности.

А вот самоделка

Итак, любая инструкция как сделать вечный фонарик скажет, что его можно размещать в цилиндрическую форму из куска трубки ПВХ или оргстекла, а также уложив любую конструкцию в коробочку с выступающим светодиодом-лампочкой.

Необходимы пара магнитиков от отработавшего свое жесткого диска компьютера, два выпрямительных диода, белый светодиод. Функцию аккумуляторов энергии выполнят конденсаторы.

Напомним об особенностях намотки катушки. Самые индукционные обмотки, когда провод укладывается нить к нити и слой за слоем. Выполнять по этому методу можно и вручную, или с воротка по типу колодезного, но провод должен быть фабричной намотки. Тогда его переносить на новое ложе легче.

Но у нас любительская конструкция, поэтому намотка называется внахлест. Наш соленоид состоит из катушки с двумя обмотками. Как заметили из схемы на сайте — катушка состоит из двух обмоток, общая длина 40 мм. Условно разделите ее на две половинки. На обеих сторонах наматываем по 600 витков медного провода толщиной 0,08 мм.

Обратите внимание!

Хотите более мощный источник света? Для его изготовления из трубы ПВХ диаметром 20 миллиметров понадобятся:

• круглые неодимовые магниты 15х3 мм;
• медный провод;
• триод малой мощности с обратной проводимостью;
• мост из двух или четырех диодов или выпрямитель 2W10;
• сопротивление;
• мощный конденсатор или ионистор 1F 5.5V;
• кнопка включения;
• пятивольтовый светодиод;
• термоклей;

От качества намотки катушки зависит КПД устройства. Провод диаметром с оставленным концом не до десяти сантиметров наматываем на трубку строго по разметке — около 500 витков. Первые несколько из них фиксируются клеем. Начальный ряд катушки должен быть уложен один к одному тесно. Далее — как можно последовательнее.

Припаиваете контакты к указанным на схеме местам, вставляете неодимы. Встряхиваете цилиндр, и вскоре засияет светодиод: вечный фонарик своими руками изготовлен.

Что такое динамо-фонарь

Фонарик с динамо отличается от прочих тем, что в нем нет батареек. Он может иметь:

• ручку, которую для подзарядки надо крутить;
• рычаг, многократное нажатие на который способствует зарядке;
• есть еще один вариант – просто потрясти фонарь, и час работы обеспечен.

Вечный фонарик может работать без ограничения времени. Срок службы зависит от долговечности, встроенной в него лампочки. Современный динамо фонарик – светодиодный. Он может работать больше десяти лет непрерывно за счет автономной зарядки.

Его называют еще фонарик Фарадея. Устройство довольно простое. В светильнике есть сердечник из металла и катушка. При их взаимодействии возникает электрический ток. Вечный фонарь оснащен Ni-Mh аккумулятором. В фонаре устанавливают одну или несколько светодиодных ламп. Если одна лампа, то ее размещают ее по центру, если несколько, то вокруг центра.
