Как усилить сигнал модема: инструкция для новичков и профессионалов

Выносная уличная антенна

Сегодня ассортимент уличных антенн для 4g модемов довольно обширный, поэтому можно быстро подобрать оптимальную для себя модель. Ниже перечислены самые востребованные направленные и всенаправленные антенны для 4G сетей. Причем они могут монтироваться на крышах или фасадах строений.

Наружные антенны подразделяются в зависимости от конструкции и направленности приема сигнала на несколько типов.

Типы уличных антенн:

• направленные;
• панельные;
• круговые (всенаправленные);
• штыревые;
• секторные;
• параболические.

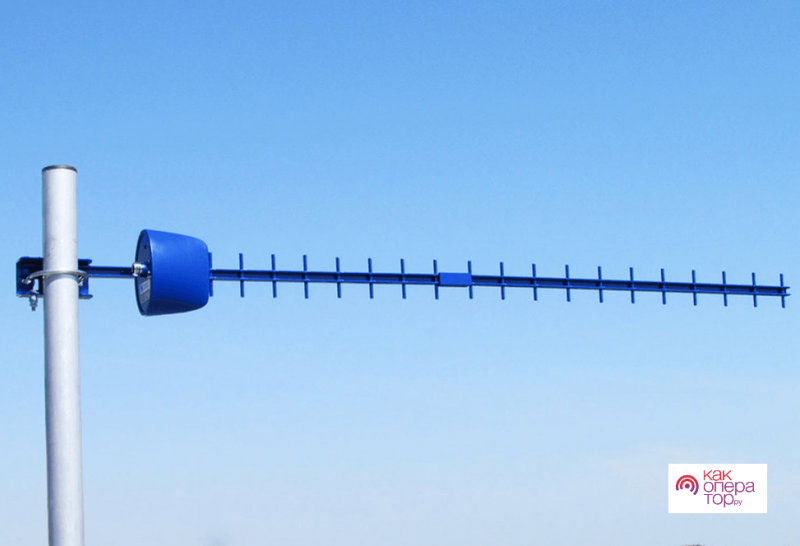

Направленные

Такие устройства приема сигнала рассчитаны на работу в единственном направлении, поэтому от правильности монтажа напрямую зависит качество принимаемого сигнала. Часто антенны этого типа еще называют лучевыми, «волновой канал» или антенной Яги-Уда (изобретатель устройства).

Панельные

Эти антенны являются самыми распространенными разновидностями направленных устройств приема сотового сигнала, но обладают более широкую направленность. Они проще настраиваются, потому что они просто направляются в сторону вышки. Данное оборудование считается широкополосными, так как оно поддерживает практически все сети (GSM, 3G и 4G).

Круговые (всенаправленные)

Всенаправленные устройства рассчитаны на стандарт GSM-900, GSM-1800, LTE1800, UMTS-2100 и LTE2600. Их не обязательно устанавливать точно в сторону сотовой вышки, потому что они действуют во все направления. У них небольшой коэффициент усиления сигнала, поэтому они позволяют только сделать сигнал уверенным.

Штыревые

Штыревые устройства приема сигнала — это вид круговых антенн. В основе этого оборудования состоит жесткий железный стержень, при этом направленность приема сигнала имеет круглую форму, что актуально для мобильных объектов, таких как автомашины.

Секторные

Секторные устройства приема сигнала рассчитаны на сотовые вышки, работающие в определенной направленности. В их конструкции используется фазированная решетка, которая сформировывает сектор приема сигнала 60°. Такие устройства замкнуты по постоянному току, что позволяет устанавливать их в суровых климатических зонах, где требуется дополнительная грозозащита.

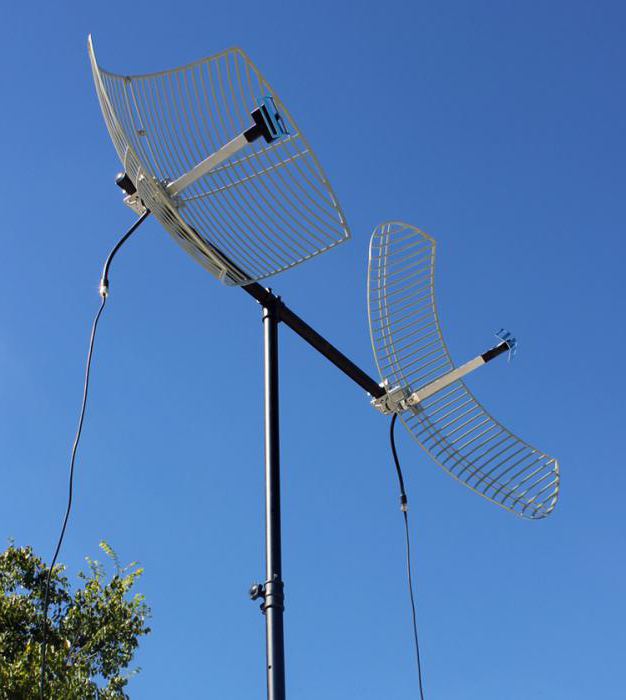

Параболические

Эти антенны рассчитаны на большую удаленность от сотовой вышки (более 20 км). Их сложнее монтировать и настраивать, из-за чего их устанавливают реже. По конструкции они бывают прямофокусными и офсетными.

Карта покрытия сети 3g

У каждого провайдера своя сеть.Например,в 2012 году я купила модем МТС и промучилась весь сезон: сигнала почти не было совсем. Приходилось срочно ездить в город,чтобы сдать сделанную работу,не говоря уже о том,чтобы посидеть в Интернете.

На следующий год,по совету друзей я подключилась к Интернету через Билайн. Конечно,я радовалась,потому что по сравнению с МТС-это было шикарно. Но…,только днем.Вечером,при увеличении количества интернет потребителей,сеть зависала.

Чтобы  выбрать лучшего провайдера для вашего загородного дома необходимо провести анализ сети каждого провайдера. Карта покрытия сети 3g конкретного провайдера поможет вам разобраться в этом вопросе.

Наберите в поисковой строке «Карта покрытия сети МТС».

В адресной строке нужно написать адрес и на карте автоматически будет указана искомая вами точка. Теперь смотрите: есть или нет в данной точке сеть и какого качества.

Карта покрытия сети 3g МТС в искомой точке

По карте видно,что сигнала МТС на моей улице и двух соседних-нет.

Тоже самое проделайте с картами других провайдеров: у нас в Ижевске,кроме МТС-это Билайн,Теле2,Мегафон.

Карта покрытия сети 3g Билайн в искомой точке

Карта покрытия сети 3g Билайна показывает хорошую сеть,но по факту нормального сигнала не было по следующим причинам:

1. ближайшие базовые станции Билайна находятся на выезде из города
2. между последней базовой станцией и моей улицей чуть более 8км (менее 10 км),а это значит,что 3g вроде бы есть,но модем постоянно теряет 3g-сеть и переключается в режим 2g.  Такое переключение, как правило,происходит  из-за слабого уровня сигнала или высокой нагрузки.
3. 3g-модемы работают на частотах 1900-2150MHz. Сигнал данного диапазона частот хорошо проходит только в «прямой видимости».  Препятствия в  виде гор,леса,высотных домов  -это преграды для распространения сигнала на большие расстояния. А по карте видно,что по прямой линии между городом и моей улицей находится несколько приличного размера «проплешин». Скорее всего они играет какую-то негативную роль.

В результате такого поиска по карте покрытия сети 3g, я определила,что наилучший вариант для меня-это Мегафон: стабильная сеть на моей улице и в окружающем пространстве на 2-3 километра.По карте в направлении города на всем протяжении сеть 3g одинаковой окраски:

Карта покрытия 3g Мегафон в искомой точке

Хотя такие же показатели и у Теле2:

Карта покрытия сети 3g Теле2 в искомой точке

 Окончательный выбор между двумя провайдерами можно сделать,исследовав уровень сигнала провайдера на участке с помощью сотового телефона.

Уровень сигнала 3g модема

Чтобы определить уровень сигнала 3g модема нужно сделать следующие исследования на местности:

1. с помощью сотового телефона ( того же провайдера,что и модем) определить на вашем загородном участке места,в которых сигнал максимален. Пройдитесь по всем уголкам дачи: за домом,за баней,на открытом пространстве…,везде.
2. если есть индикатор на ноутбуке,то тоже самое сделать,пройдясь по всему участку с ноутбуком
3. нанесите на бумагу показатели в данных точках-составьте карту
4. выберите наиболее подходящие для вас 2-3 точки и проведите дополнительные исследования уровня сигнала,но уже по высоте: на 2 этаже,на крыше,с помощью  шеста длиной 2-3 м и т.п.
5. остановите свой выбор на одном месте

Определение уровня сигнала 3g модема можно еще контролировать с помощью программ,которые не только показывают уровень сигнала,но и позволяют им управлять,чтобы  модем сам мог выбирать нужный вид сети в зависимости от качества приема. Но,пока,это дело кажется мне очень сложным.

Такие исследования необходимо провести для того,чтобы определить направление. Ближайшая базовая станция провайдера может быть находится не в той стороне,где вы раньше думали. Если их несколько,то по каким-то причинам хороший сигнал идет не от той,на которую вы ориентировались.

И все-таки,как усилить сигнал,чтобы доступ в Интернет за городом был стабильным и более скоростным??

Характеристики

Основные характеристики
Описание	Усилитель интернет сигнала Connect Travel создан для USB-модемов — усиливает сигнал встроенных антенн модема благодаря специальному отражателю. Connect Travel не требует вмешательства в аппаратную часть 3G/4G-модема и отлично усиливает слабый сигнал мобильного интернета в зонах неуверенного покрытия сетей GSM, UMTS, HSDPA, 3G, Wi-Max, LTE, а также позволяет разместить модем в зоне с наивысшим уровнем сигнала от оператора (крепится на оконное стекло или устанавливается на подоконник). Достигается двойной эффект усиления — удобное расположение модема + усиление сигнала. Дополнительный бонус: возможность усиления сигнала Bluetooth и WiFi — подходят любые адаптеры беспроводной связи с интерфейсом USB
Производитель	РЭМО
Серия	Connect
Тип антенны	Для помещений
Модель	Travel
Тип оборудования	Усилитель сигнала 3G/4G LTEнайти похожее Wi-Fi оборудование
Тип аксессуара	Усилитель сигнала 4Gнайти похожий усилитель сигнала
Коэффициент усиления	до 7 дБи
Характеристики WiFi
Частота беспроводной связи	800 — 2700 МГц
Особенности корпуса
Цвета, использованные в оформлении	Черный
Совместимость
Совместимость	Любые 3G/4G-модемы, USB WiFi адаптеры, Bluetooth адаптерыОператоры: МТС, Мегафон, Билайн, Теле2 (MTS, Megafon, Beeline, Tele2)
Комплект поставки и опции
Комплект поставки	Кабель USB (3 метра)комплект №1
Внешние источники информации
Горячая линия производителя	8-800-775-07-94 (звонок бесплатный), понедельник — пятница, с 8:00 до 17:00 (по Московскому времени).
Прочие характеристики
Прочее	Крепление на присосках к стеклу или с помощью подставки на любой горизонтальной поверхности
Логистика
Размеры (ширина x высота x глубина)	40 x 160 x 50 мм (без подставки), 150 x 160 x 160 (с подставкой)
Вес	200 грамм
Размеры упаковки (измерено в НИКСе)	19.4 x 18.2 x 6.6 см
Вес брутто (измерено в НИКСе)	0.224 кг

От 3g усилителя до gsm репитера

О том, как сделать усилитель 3g в домашних условиях и какое отличие он имеет от усилителя gsm сигнала своими руками.

В первую очередь, не нужно забывать о том, что различные сигналы работают в различных частотных диапазонах: для GSM это 900 и 1800 МГц. 3G – 2100 МГц и так далее. Таким образом, для беспроблемного доступа к мобильному интернету понадобится репитер, работающий в диапазоне 2100 МГц. Если необходимо совершать звонки на мобильный и отправлять SMS-сообщения.

Особенности при установке репитеров

Занимаясь изготовлением gsm репитера своими руками, необходимо помнить об основных параметрах некоторых компонентов. Очень важен, например, коэффициент усиления антенн, причем, как внешних, так и наружных

Еще одним параметром, который не нужно обделять вниманием, является мощность репитера

Перед тем как установить усилитель сотовой связи важно соотнести размеры помещения и мощность репитера. Так, для комнаты с небольшими размерами не подойдет слишком мощный усилитель

Так, для комнаты с небольшими размерами не подойдет слишком мощный усилитель.

В статье было подробно описано, как сделать усилитель сотовой связи. В целом, покупка необходимых элементов недорого обойдется пользователю. Все компоненты находятся в свободном доступе. GSM усилитель своими руками — это действительно просто.

Типы сигнализаций Дома, квартиры, офисы и прочие помещения нуждаются в защите. Во избежание несанкционированного проникновения туда, необходимо повысить уровень безопасности. Для решения данной проблемы владельцы устанавливают в такие помещения сигнализации. Современные сигнализации хороши тем, что наделены достаточно широким функционалом, и наделены большим числом возможностей. В зависимости от своих умений сигнализации делят на виды. Деление по роду деятельности: …

Сравнение GSM сигнализаций Век, современниками которого все мы являемся, спокойным можно назвать с большой натяжкой. Достаточно включить новостной канал, где передают сообщения об ограблениях, кражах, разбойных нападениях и проникновениях, чтобы разубедить себя в этом. Опасности подвергается имущество, потеря которого может нанести серьезный крах по материальному состоянию, а также родные и близкие. Существует много способов, позволяющих повысить уровень безопасности дома, …

Сигнализация для дачи своими руками Рынок сигнализаций предлагает потребителям множество вариантов защитить их имущество: инновационные охранные системы, взломать которые практически невозможно; более простые и дешевые, но также довольно надежные устройства. Впрочем, бывают ситуации, когда чтобы отпугнуть незваных гостей достаточно и самого простого приспособления, сделанного собственноручно. Например, для охраны дачного домика. Хотя владельцы дач обычно не оставляют …

Функции сигнализации Без обеспечения безопасности сегодня невозможен ни один бизнес, ни малый, ни крупный. Кража, совершенная вследствие несанкционированного проникновения, или возгорание могут нанести серьезный ущерб по материальному состоянию и даже лишить всего. Обеспечить безопасность можно за счет установки сигнализаций. Данный метод является действительно эффективным, в чем убедились десятки тысяч пользователей по всему миру. Сигнализация по праву считается самым …

Установка сигнализации своими руками Сегодня установить сигнализацию в своем доме, квартире, гараже или на даче могут все, кто всерьез обеспокоен своей безопасностью имущества. Установка сигнализации своими руками в любом помещении стала возможной благодаря внедрению беспроводных автономных систем в сферу охранной деятельности. Больше вам не придется обращаться за помощью в охранные фирмы и ежемесячно оплачивать дорогостоящие услуги, а также продумывать, как проложить и затем скрыть …

Все статьи

Репитер для усиления сотового сигнала

Принцип работы репетитора 3G и 4G сигнала заключается в том, что снаружи здания монтируется уличная антенна для приема сигнала. После чего специальным коаксиальным кабелем ее соединяют с репитером, который ставят в здании. Далее он усиливает сигнал, который через внутреннюю антенну распространяется в здании. Для обеспечения стабильной сотовой связью большого здания в нем устанавливают сразу несколько домашних антенн, которые соединяют между собой с помощью специального делителя сигнала (сплиттера) и коаксиального кабеля.

Предусмотрены однодиапозонные и многодиапазонные типы репитеров. Последние модели стоят дороже. Поэтому нужно заранее замерять частоту сигнала в будущем месте установки устройства усиления сигнала.

Цена комплекта с качественным репитером в среднем составляет 12000 – 100000 руб. Причем разнообразие репетиторов довольно большое, что позволяет подобрать устройство для здания любого типа. Сложность его монтажа сравнима с установкой внешней (уличной) антенны, при этом степень усиления и стабильность сигнала у него выше в разы.

Ниже приведены самые востребованные в РФ комплекты репетиторов.

Picocell 2500 SX17 4G (до 150 м²)

Стоит от 14000 рублей. Это набор комплектуется всеми разъемами и переходниками, поэтому данное оборудование можно самостоятельно установить. По сравнению с усилителями 4G сигнала типа «антенна + роутер», данная система не использует для выхода в интернет отдельную SIM карту. Проще говоря каждый смартфон, планшет, ноутбук или ПК, в этом случае выходит в интернет с помощью своей SIM карты. При этом устройство находится в зоне усиленного и стабильного 4G сигнала. Предназначен для сетей 4G (LTE 2600).

Плюсы и минусы

Небольшое потребление электроэнергии
Простой монтаж
Площадь покрытия до 150 м²
Способен одновременно обслуживать до 15 устройств
Подходит для квартир, офисов, частных домов и баров

Не подходит для бизнес-центров и паркингов
Не подходит для автомашин
Не подходит для старых устройств, не поддерживающих 4G (LTE) сети

Baltic Signal GSM 900/GSM/LTE 1800 и 3G (до 200 м2)

Стоит от 23000 рублей. Этот репетитор позволяет улучшить мобильную связь в самых распространенных частотах (900, 1800 и 2100 МГц), поэтому во многих случаях он позволяет избавиться от низкокачественного интернета.

Основные достоинства:

• коэффициент усиления сигнала 65 дБ;
• площадь покрытия от 50 до 200 м²;
• простой монтаж;
• поляризация регулируется кронштейном;
• волновое сопротивление 50 Ом.

Vegatel VT2-3G/4G (до 300 м2)

Стоит о 39000 рублей. Этот двухдиапазонный репетитор (3G+4G) усиливает сотовый сигнал частотой 2100 и 2600 МГц. Он улучшает качество 3G и 4G интернета. В репетиторе предусмотрены индикаторы уровня входящего сигнала, что упрощает пуск и наладку устройства.

Плюсы и минусы

Позволяет обеспечить качественной мобильной связью квартиру, небольшой дом, офис или магазин
Площадь покрытия до 300 м²
Простой монтаж

Не рассчитан на автомобили, катера и подобную технику
Не позволяет пользоваться связью в стандарте 2G

Как усилить сигнал 3g модема на мегафоне?

Если пропускная способность по вашему адресу упала, и это происходит постоянно, то решить эту проблему можно при помощи:

• Аппаратных средств;
• Антенн;
• Самодельных усилителей.

Прежде чем воспользоваться одним из способов, необходимо проанализировать ситуацию, чтобы определиться, что больше всего подходит.

Аппаратные средства улучшения сигнала

К аппаратным средствам относятся различные усилители сигнала, ретрансляторы, репетиры. Это приборы, которые устанавливаются в доме, подключатся к источнику питания (розетка). Ретранслятор выступает в качестве приемопередающего устройства от БС до абонента. Репитер же — это усилитель, который принимает сигнал от БС, улучшая его качество и передает далее на терминальное оборудование конечного пользователя. Они не требуют каких-либо настроек. Основная их функция — повышение уровня сигнала в помещение. При использовании этого оборудования скорость может достигать максимальных значений.

Существенный недостаток — это высокая стоимость. Приобрести их можно в специализированных магазинах. Оператор также продает некоторые модели.

Антенны

Усилить сигнал 3G-модема также помогают направленные антенны. Их можно устанавливать как в помещении, так и снаружи. Конструкция имеет тот же функционал, что и усилители — она «притягивает» сигнал и перенаправляют его на модем. Антенны стоят несколько дешевле, чем репитеры и ретрансляторы, но они менее эффективны.

Усиление сигнала своими руками

Самый дешевый и простой вариант усиление сигнала — найти хорошее место для модема. Наверняка вы знаете, в какой стороне стоит базовая станция оператора. Постарайтесь расположить модем в проеме того окна, которое направлено на БС. Если эта мера не помогает, то оператор советует использовать удлинитель. Это длинный кабель, который с одной стороны подключается к компьютеру или ноутбуку, а с другой стороны присоединяется к роутеру. При помощи этого кабеля можно расположить модем в помещении максимально близко к потолку и к окну. Также кабель можно выносить за пределы помещения. Устройство необходимо защитить от влаги, обмотав пакетом или вырезать проем в пластиковой таре.

Пользователи делятся лайфками: к модему можно присоединить что-нибудь сферическое — многие используют лампы для прогревания ушей, тарелки из нержавейки или даже дуршлаги. Модем располагается посредине. Вся конструкция помещается в проеме окна. Принцип работы напоминает спутниковую тарелку. В роли спутника выступает в данном случаем выступает ближайшая БС.

Уличная 4G антенна со встроенным модемом или роутером

Некоторые уличные модели бывают с модемами или роутерами, поэтому стоит разобрать оба типа этих антенн.

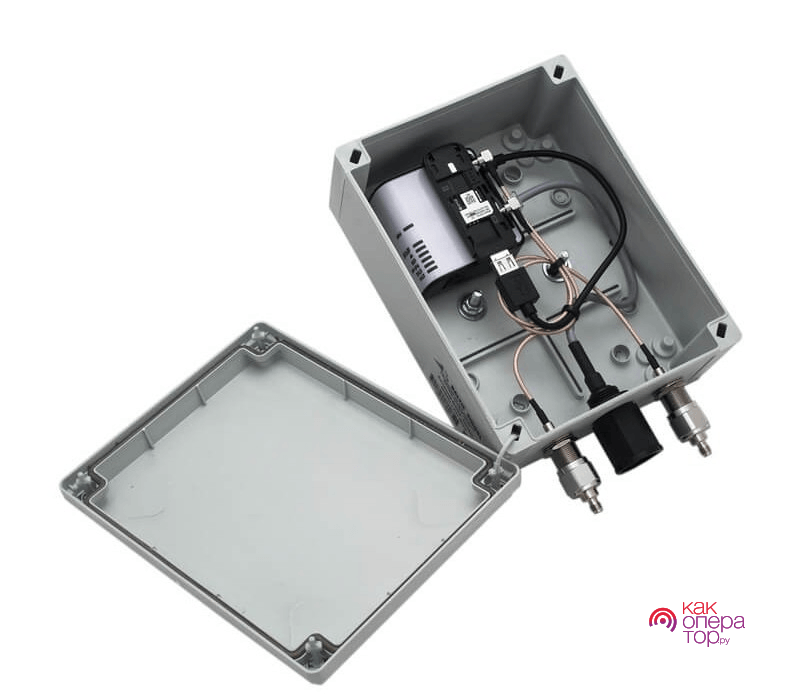

Антенна с модемом

В корпусе этой антенны размещается 4G модем, подключенный к антенне с помощью специальных разъемов. Правда для подключения устройства к ПК нужен длинный USB-провод, который по длине ограничен 10 м. Если кабель плохого качества, то даже и при длине 3 м устройство будет периодически пропадать (отваливаться).

Плюсы и минусы

Подходит для всех сотовых операторов
Гибкий кабель
Доступная цена

Модем нестабильно работает при длине USB кабеля 5 м и более
Чтобы поменять симку в модеме необходимо разбирать корпус антенны
Недобросовестные продавцы могут установить в антенну 3G модем, поэтому быстрого интернета не будет.

Также нужно помнить, что в уличной среде устройство может быстро сломаться из-за попадания конденсата.

Антенны с роутером и модемом

Внутри этой антенны размещается роутер с модемом, который питается по технологии POE (по витой паре). Такая антенна очень удобная, потому что для ее подключения нужен кабель «витая пара», который по длине может быть до 100м.

Но роутер ещё больше чувствителен к погоде, потому что он сильно нагревается в процессе работы. Летом он может нагреваться внутри замкнутого (непроветриваемого) корпуса антенны до 60С и более.

Плюсы и минусы

Кабель длиной до 100 м.
Можно с помощью антенны раздавать интернет на несколько устройств

Такое оборудование не долго работает. Средняя температура роутера и модема в корпусе устройства 0 — 40С
Для смены SIM карты необходимо разбирать устройство

Конечно, продавцы уверяют, что корпус антенны герметичный и роутер сам себя обогревает зимой. В холодное время года это работает, но летом на жарком солнце устройства в герметичном корпусе антенны нагреваются до более 60 С.

Специальный внешний усилитель сигнала 3g модема

О проблемах со связью операторы знают, поэтому постоянно стараются расширять зону покрытия. В качестве промежуточного решения, к примеру, был создан усилитель 3g сигнала для модема Мегафон и прочих компаний. Это антенна, которая работает на необходимых частотах, а подключать нужно ее непосредственно к устройству. При выборе модели следует опираться на показатели диаграммы направленности и коэффициента усиления.

Для эффективной работы антенны ее необходимо направить в сторону вышки мобильного оператора, которая ближе всего к вашему дому. Закрепите подставку так, чтоб штыри были перпендикулярны земле. Учтите, чем больше длина кабеля, тем больше будет потеря сигнала на его длине. Короткий шнур обеспечит достаточный прирост связи при условии его хорошего качества. Если вы купили усилитель, то экономить на кабеле не стоит.

Как усилить сигнал 3G своими руками с помощью репитера

Наиболее эффективным является усиление с помощью специального устройства — репитера 3G. Усиление возможно, только если телефон ловит хотя бы минимальный сигнал 3G. Такой подход можно назвать в полной мере профессиональным, так как после установки репитера вы получите:

• максимально возможное усиление сигнала 3G;

• максимальную скорость работы мобильного интернета, которую способен обеспечить мобильный оператор;
• зону стабильного приёма в радиусе покрытия внутренней антенной;
• избавление от проблем, возникающих при слабом сигнале: обрывы связи, недоступность абонента, прерывания во время разговора и других.

Репитер это , дома или квартиры, который сам по себе является лишь частью схемы усиления сигнала 3G. Для создания полноценной системы потребуется внешняя антенна, которая улавливает сигнал сотового оператора от базовой станции и комнатная антенна, которая «раздает» сигнал сотовой связи абонентам внутри помещения. Всё это коммутируется коаксиальным кабелем. В сложных случаях может понадобиться бустеры, аттенюаторы, разветвители и другое оборудование. В обычных случаях, например, для усиления сигнала 3G на даче за городом или в коттедже достаточно купить уже готовый комплект, например VEGATEL VT-3G-kit. Этот комплект оптимален по критерию цена/качество, он надежно работает и его без труда можно установить своими руками. Оборудование VEGATEL производится в России и имеет все необходимые сертификаты.

Как усилить сигнал 3g модема настройками сети

Перед тем как мастерить антенны своими руками, следует попробовать другой метод, как усилить прием сигнала 3g модема. Некоторые пользователи мобильного интернета не знают, что по умолчанию при низком качестве соединения устройство автоматически переходит на режим связи 2g, с которым нормально работать нет возможности. При этом переход происходит даже при наличии 2-3 «палочек». Чтобы избежать таких ситуаций, следует четко указывать через настройки устройства, что нужно использовать только соединение 3g. Порядок изменения опции:

1. запустите программу настройки сети;

2. выберите вкладку «Подключение» (или с похожим названием);
3. далее режим поиска сети нужно сменить с автоматического на 3g.

Это заставит устройство работать только на этих частотах, не сбрасывая соединение до менее скоростного. Некоторые модемы не имеют такого пункта в интерфейсе приложения для девайса. В таком случае следует поискать комбинацию для активации встроенной команды в инструкции к девайса или на специализированных форумах. Для каждой модели модема запрограммирован свой порядок включения опции.

Пошаговая сборка

Нет никакой сложности в создании самодельного усилителя. После простой сборки и установки останется правильно направить и настроить прибор.

Что нужно для сборки

Для сборки потребуются антенны, репитер, коаксиальный кабель и различные детали для соединения и крепления. Кроме этого, пригодится скотч или изолента.

Выбор места и установка

Для правильной установки и последующей работы нужно:

1. Найти подходящее место для установки. Антенна должна располагаться на крыше здания или в другом месте таким образом, чтобы мобильное устройство пользователя находилось в зоне покрытия Сети. Мобильный сигнал должен быть стабильным. Идеально постоянно иметь 3-4 деления на индикаторе, который отображается на дисплее. Кроме этого, антенна должна быть закреплена вертикально или горизонтально в зависимости от вида.
2. Далее следует подключить внешнюю антенну к репитеру со стороны базовой станции и хорошо закрепить.
3. Подключить приемник к репитеру и закрепить. Его требуется устанавливать на расстоянии около 5 м от внешней антенны и на высоте не менее 2 м над землей.
4. Подключить усилитель к питанию.

Настройка

Она осуществляется следующим образом:

1. Включить устройство.
2. Войти в меню параметров репитера и открыть любой браузер и написать IP-адрес ретранслятора, который указан на обратной стороне прибора.
3. Ввести логин и пароль. Если не было изменений, то по умолчанию «admin».
4. Открыть меню параметров, в котором на первой странице нажать на «repeater». Устройство будет искать все доступные онлайн сети.
5. Выбрать необходимый роутер из списка и подтвердить.

Обратите внимание! Собрать, подключить и настроить усилитель 3G своими руками совсем несложно. Для этого потребуются специальный улавливатель, например, репитер, и проведение настроек, описанных выше

Важно также правильно установить и направить антенну, поскольку от этого в первую очередь зависит качество проделанной работы
