Самые музыкальные германиевые транзисторы

By madpsychocell , October 25, in Усилители мощности. Доброго всем времени суток. Хотел бы, уважаемые, поделиться с вами схемой, мною переработанного варианта УМЗЧ на германиевых транзисторах скан оригинал схемы здесь. Итак по порядку. Эта статья предназначена для тех, у кого остались залежи советских транзисторов МПМП42 и ПП, или есть возможность достать их, или их предшественников. Итак вернёмся к оригинальной схеме. Из неё убран входной трансформатор, вместо него добавлен однотактный каскад усиления, номиналы резисторов коллекторно-эмиттерных цепей увеличены для стабильности по току через предвыходные транзисторы.

Простой усилитель на германиевых транзисторах. Схема усилителя проста, деталюшек минимум, пригодится для повторения новичками, ниже текст.

↑ А теперь поет кремний!

Схема усилителя аналогичной структуры, но на кремнии

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 7. Принципиальная схема простого УМЗЧ на кремниевых транзисторах

Детали усилителя на два канала

VT1 – Транзистор 2N5551 – 2 шт., VT2 – Транзистор 2SD2390 – 2 шт., VT3 – Транзистор 2SB1560 – 2 шт., VD1…VD3 – Диод 1N4148 – 6 шт., R1 – Рез.0,25 -510 Ом (голубой, красный, коричневый, золотистый) – 2 шт., R2 – Рез.подстр. 300 Ом Trim 3296W-1-301 – 2 шт., R3 – Рез.-0,25-200 Ом (красный, черный, коричневый, золотистый) – 2 шт., R4 – Рез.-0,25-1,8 кОм (коричневый, серый, красный, золотистый) – 2 шт., R5 – Рез.-0,25-150 Ом (коричневый, зеленый, коричневый, золотистый) – 2 шт., R6, R8 — Рез.-0,25-68 Ом (голубой, серый, черный, золотистый) – 4 шт., R7 – Рез.-0,25-33 кОм (оранжевый, оранжевый, оранжевый, золотистый) – 2 шт., R9 – Рез.-0,25-9,1 кОм (белый, коричневый, красный, золотистый) – 2 шт., R10 – Рез.подстр. 33 кОм Trim 3296W-1-333 – 2 шт., R11, R12 — Рез.-5-0,1 Ом SQP – 4 шт., R13 – Рез.-1-470 Ом (желтый, фиолетовый, коричневый, золотистый) – 2 шт., R14 – Рез.-0,5-20 Ом (красный, черный, черный, золотистый) – 2 шт., C1 – Конд. 220/25V 0812 +105°C– 2 шт., C2 – Конд. 470/16V 1013 +105°С – 2 шт., C3 – Конд. NPO 33 пФ 5% керам. имп. – 2 шт., С4 – Конд. 100/63V 1013 +105°C – 2 шт., C5 – Конд. 4700/50V 2235+105°С – 2 шт., C6 – Конд. 1/63V К73-17 – 2 шт., C7 – Конд. 470/63V 1321 105°C – 2 шт., C8 – Конд. 0,047/630V К73-17 – 2 шт., C9 – Конд. 0,68/63V К73-17 – 2 шт., L1 – Индуктивность Ferrite beads – 2 шт., X1, X2 – Клеммник 2К шаг 5 мм на плату ТВ-01А – 2 шт., X3…X6 – Клемма ножевая на плату TA-M/DJ610-6.3 – 8 шт., 2A2318 – Подложка теплопроводная для ТО-218, ТО-247, с отв. – 4 шт., Печатная плата 70х85 мм – 2 шт.

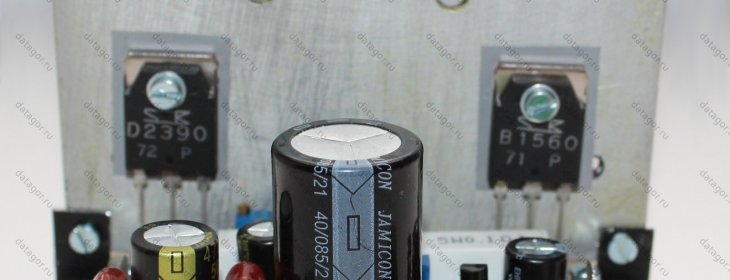

Рис. 8. Размещение деталей одного канала УМЗЧ

Рис. 9. Клещи для обжима клемм и контактов на провод

Характеристики кремниевого собрата

Характеристики простого УМЗЧ:Напряжение питания: 30 В; Максимальная мощность при сопротивлении нагрузки 4 Ом: 20 Вт; Ток потребления при максимальной мощности, не более: 1,0 А; Частотный диапазон: 20 Гц…20 кГц (–0,5 дБ); Коэффициент гармоник при выходной мощности 18 Вт: 0,03%; Коэффициент усиления по напряжению: 11,5 (21,2 дБ); Чувствительность: 775 мВ; Выходное сопротивление, не более: 0,025 Ом.

Детали и монтаж

Схема надежно работает уже в течении двух лет. Некоторые номиналы резисторов были пересчитаны мною под соответствующие транзисторы. Резисторы в оконечном каскаде рекомендую поставить мощностью не менее 5Ватт, можно и мощнее, еще лучше будет если вы будете использовать акустику мощностью 100Ватт, то 5 Ваттных резисторов только-только хватит.

Если к примеру поставить резисторы на 3Вата то они попросту при половине мощности лопнут или сгорят в уголь, что приведет к пробою транзистора ГТ404 в первую очередь и наверняка вылетит один из выходных транзисторов. Поэтому ставим не скупясь на мощность резистора — лучше всего проволочные.

Из недостатков: столкнулся с проблемой фона переменного тока. Для меня так и осталось загадкой почему в схеме на пяти транзисторах емкости в 4700мкФ достаточно, а в этой схеме явно мало. Пришлось разориться и купить два конденсатора на 15000х63 вольта. Мне эти, казалось бы простые детали обошлись в 1500 рублей. Конечно можно было собрать батарею из конденсаторов на 2000мкФх50в, коих полная коробка, но они старые советские и в разы больше импортных, размер бы вышел в пол корпуса самого усилителя.

Поэтому и были куплены импортные, но кому как нравится конечно, все зависит от того в какой корпус вы все это хотите затолкать. В итоге две емкости по 15000 хватило вполне что бы полностью убрать фон переменного тока.

Обе схемы работают в классе АВ. Для лучшего отвода тепла мною был установлен куллер среднего размера от компа, запитал его через гасящий резистор, так чтобы на куллер приходилось 8 Вольт. Шума от куллера не наблюдается. Этого более чем достаточно — на максимальной мощности в течении часа, выше 45 градусов радиаторы не нагреваются. Если память не подводит, площадь у радиаторов на фото 200см квадратных.

Настройка этой схемы так же сводится к установке половины питания на выходе подстроечным резистором в дифкаскаде и тока покоя подстроечником в базе МП41Б.

Теперь несколько слов о предварительном усилителе. Мною приложены схемы предложенные автором из брошюры, но мне они показались сомнительными. Поэтому был собран простейший каскад на одном транзисторе МП39б (малошумящий).

Рис. 3. Схема активного регулятора громкости с тонкомпенсацией.

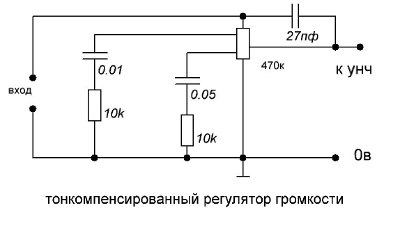

Рис. 4. Схема простого тонкомпенсированного регулятора громкости.

Этот каскад немного видно на фото в левой части корпуса. Схему последнего не привожу, поскольку рекомендовать именно ее нет смысла — данный каскад целесообразно делать под имеющийся источник сигнала.

Обязательное условие для предварительного усилителя — схема должна быть с общим эмиттером. Конечно же можно применить и микросхемы, но как это все будет вместе работать — не проверял. Поскольку у микросхем общий минус, а в схеме унч общий плюс то велика вероятность того что от одного источника оконечный и предварительный каскад работать корректно не будут.

В качестве блока питания использован обычный трансформатор ТС-160 с перемотанной вторичной обмоткой. Один канал тянет на максимуме до 3,5 ампер. Исходя из этого вторичка должна обеспечивать ка минимум 6 ампер. В выпрямителе использованы диоды Д242 так как других не было. Но вполне хватит и КД202.

Вот вкратце рассказал об основных моментах сборки и настройки усилителя. Ну и в конце еще добавлю несколько слов о качестве и окраске звучания. В общем то результатом доволен! А результат оказался неожиданным — очень приятное для уха звучание и нужно отметить довольно глубокий и сильный НЧ спектр на этих транзисторах.

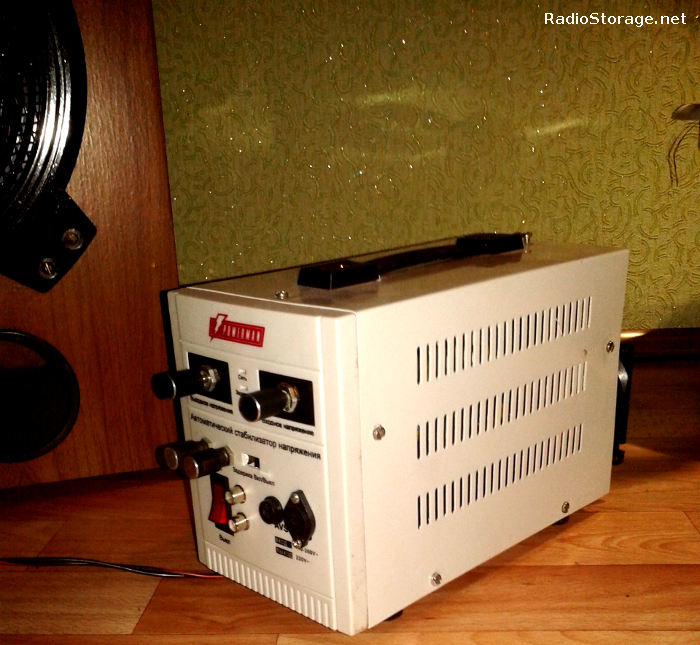

Рис. 5. Внешний вид собранного усилителя.

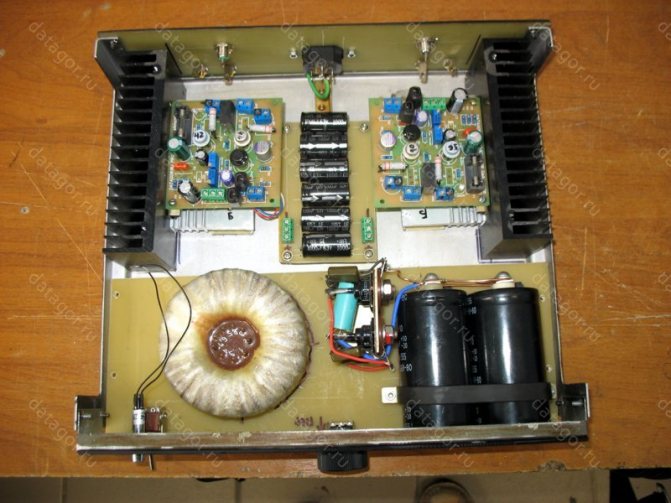

Рис. 6. Фото усилителя внутри, вид сверху.

Рис. 7. Фото усилителя внутри, вид на радиаторы.

Слушать можно хоть круглые сутки, для сравнения была собрана та же съема но только на транзисторах КТ-серии, и вроде бы звук тот же, а все равно что-то такое механическое и суховатое присутствует в звуке на кремнивых транзисторах. На КТшках низкие частоты вроде тоже не плохие, но что-то не уловимое ухом все же пропало.

В целом, людям имеющим острый слух и, так сказать чуткое ухо, разница будет очевидна. При всех своих недостатках германиевое звучания намного естественней и мягче нежели кремниевое звучание. Не относя себя к категории аудиофилов, среди которых не мало людей с маниакальными идеями и убеждениями, а в качестве обычного любителя меломана с музыкальным острым слухом, я выбрал вариант в германиевом исполнении.

В предыдущих своих статьях я выкладывал таблицу свойств германия и кремния из которой видно что при всех минусах, германий очевиден в своих преимуществах перед кремнием.

И в качестве заключения скажу: желающие повторить конструкцию, дерзайте!! оно того стоит!

Связь с автором: dimka.kyznecovrambler.ru

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Зарождение элемента

Германий был обнаружен Клеменсом и Винклером в немецком городе Фрайберг в 1886 году. Существование этого элемента предсказывал Менделеев, установив заранее его атомный вес, равный 71, и плотность 5,5 г/см3.

В начале осени 1885 года шахтер, работавший на серебряном руднике Химмельсфюрст близ Фрайберга, наткнулся на необычную руду. Она была передана Альбину Вейсбаху из близлежащей Горной академии, который подтвердил, что это новый минерал. Он в свою очередь попросил своего коллегу Винклера проанализировать добычу. Винклер обнаружил, что в составе найденного химического элемента находится 75 % серебра, 18 % серы, состав остального 7 %-ного объема находки ученый определить не смог.

К февралю 1886 года он понял, что это новый металлоподобный элемент. Когда были протестированы его свойства, стало ясно, что это недостающий элемент в таблице Менделеева, который располагается ниже кремния. Минерал, из которого он произошел, известен как аргиродит – Ag 8 GeS 6. Спустя несколько десятилетий этот элемент будет выступать основой германиевых транзисторов для звука.

Германий

В конце XIX века германий был впервые выделен и идентифицирован немецким химиком Клеменсом Винклером. Этот материал, названный в честь родины Винклера, долгое время считался малопроводящим металлом. Это утверждение было пересмотрено в период Второй мировой войны, так как именно тогда были обнаружены полупроводниковые свойства германия. Приборы, состоящие из германия, широко распространились в послевоенные годы. В это время нужно было удовлетворить потребность в производстве германиевых транзисторов и подобных устройств. Так, производство германия в США выросло с нескольких сотен килограммов в 1946 году до 45 тонн к 1960 году.

↑ Играет германий!

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 1. Популярная схема УМЗЧ на германиевых транзисторах

Особо следует упомянуть о конденсаторе С5, предотвращающем возможную неустойчивую работу усилителя. Дело в том, что при выбранном способе регулировки уровня сигнала на входе УМЗЧ в зависимости от положения движка переменного резистора R1 изменяется глубина ООС и соответственно, коэффициент передачи c обратной связью: Kuос=–(R2||R12)/R1, где R1 – сопротивление между движком переменного резистора и входом УМЗЧ.Здесь не учитывается емкостное сопротивление корректирующего конденсатора С5.В результате мы можем столкнуться с неустойчивой работой (генерацией) усилителя при увеличении глубины обратной связи, т.е. уменьшении усиления с помощью переменного резистора R1. Вероятность возбуждения повышается при отключении нагрузки (акустической системы).

Рис. 2. Эквивалентная схема усилителя с параллельной обратной связью по напряжению

Рис. 3. Возможная логарифмическая АЧХ схемы

Рис. 4. Контроль усилителя с помощью прямоугольных импульсов
время установления импульса устойчивой схемы оказывается во много раз меньше переходного процесса кривой 1конденсатор Сос (С5 в схеме рис. 1) служит для обеспечения «гладкости» переходных процессов и устойчивости схемы

Пути улучшения известной схемы

Учитывая вышесказанное, обращу внимание на три момента, которые позволяют улучшить качество звучания, надежность и повторяемость схемы, показанной на рис. 1:1. Выбрать постоянный коэффициент усиления УМЗЧ по напряжению, включив последовательно с конденсатором С1 резистор, а сам усилитель подключить к низкоомному источнику сигнала

Для чувствительности УМЗЧ с входа Uвх=0,775 В следует взять резистор сопротивлением 620 Ом.2. Обеспечить гарантированную устойчивость усилителя включением параллельно выходу стабилизирующей последовательной RC – цепочки: резистора 20 Ом и пленочного полипропиленового, полистирольного или полиэтилентерефталатного конденсатора 0,047 мкФ (цепь Зобеля).3. Снизить напряжение питания до 30 В и менее, поскольку выбранная элементная база не обеспечивает надежную работу усилителя при напряжении питания Uп=40 В.

Принципиальная схема доработанного УМЗЧ на германиевых транзисторах

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 5. Схема УМЗЧ на германиевых транзисторах с реализованными доработками

Характеристики доработанного усилителя

Характеристики УМЗЧ на германиевых транзисторах с выполненными доработками:Напряжение питания: 30 В; Максимальная мощность при сопротивлении нагрузки 4 Ом: 20 Вт; Ток потребления при максимальной мощности, не более: 1,0 А; Частотный диапазон: 20 Гц…20 кГц (–1,5 дБ); Коэффициент гармоник при выходной мощности 18 Вт: 0,12%; Коэффициент усиления по напряжению: 12,4 (21,8 дБ); Чувствительность: 775 мВ; Выходное сопротивление, не более: 0,5 Ом.

Рекомендуемый БП

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 6. Рекомендуемая схема блока питания

Функции

Усилитель звука на транзисторах построен на функциях усиления и коммутации. Если рассматривать в качестве примера радио, то сигналы, которые радио получает из атмосферы, чрезвычайно слабы. Радио усиливает эти сигналы через выход динамика. Это функция «усиления». Так, например, германиевый транзистор гт806 предназначен для использования в импульсных устройствах, преобразователях и стабилизаторах тока и напряжения.

Для аналогового радио простое усиление сигнала заставит динамики воспроизводить звук. Однако для цифровых устройств форму входного сигнала необходимо изменить. Для цифрового устройства, такого как компьютер или MP3-плеер, транзистор должен переключать состояние сигнала в 0 или 1. Это «функция переключения»

Можно найти более сложные компоненты, называющиеся транзисторами. Речь об интегральных микросхемах, изготовленных из жидкостной кремниевой инфильтрации.

Рейтинг лучших моделей

Beyerdynamic A 2

Возглавляет ТОП популярных усилителей. По мнению некоторых пользователей, был признан лучшим в 2019 г. Модель отнюдь не новая, но всё ещё не утратившая своей актуальности. Это стационарный усилитель, который с легкостью справляется с полной нагрузкой. При сопротивлении 600 Ом он даёт комфортные для человеческого слуха 100 мВт на канал. Имеется пара разъёмов типа RCA на вход, а также 2 аудиоджека с разъемом на 6,3 мм и линейный выход.

Звучание этого усилителя объёмное, точное, хлесткое, имеет хорошую динамику, четкость и естественность. А за стильный дизайн оборудования производитель даже получил награду.

Fostex HP- A3

Транзисторный усилитель для современных наушников, который считается оптимальным с позиции цена/качество. Питание осуществляется через USB, оборудование имеет компактные размеры и небольшой вес, что делает модель удобной для использования в полевых условиях. Этот портативный усилитель можно без проблем брать с собой на работу, в поездку или в путешествие. Впрочем, при желании его можно использовать и стационарно, для этого достаточно просто подключить технику к компьютеру и наслаждаться звучанием любимых треков.

Внутри установлен надежный ЦАП, поддерживаются аудиофайлы типа PCM размером до 96 кГц/24 бит. Нативный DSD отсутствует. Звучание довольно приятное, детальное, линейное, создает не совсем широкую, но при этом четко прорисованную аудиосцену. Конечно, в сравнении с первой моделью, дизайн достаточно простой и в чем-то уже устаревший, но никаких негативных ассоциаций он не вызывает.

Fiio Olympus 2-E10K

Относительно бюджетный и очень компактный звукоусилитель, можно даже сказать, что это полностью карманный вариант, который практически не занимает места. Однако при подобных габаритах этот прибор способен выводить звук не только в сами наушники, но и через коаксиальный разъем, а также через задний выход в обход усилителя. Подключение и питание исключительно по USB.

Производитель создавал такой усилитель в качестве альтернативы штатной аудиокарте ноутбуков и персональных компьютеров, с этой целью он справляется на все 100%. Звучание довольно качественное и детальное, без выраженных басов, как это зачастую бывает у дешевых моделей. Общий почерк можно назвать скорее нейтральным.

Особенности

Чаще всего усилители звука для наушников имеют компактные размеры их можно поделить на 2 основных вида. Одни используются для так называемых «наушников-затычек», это самые компактные модели, в которых напряжение на выходе составляет 0,5-2В. Другие подходят для полноразмерных аксессуаров, эти изделия имеют большие габариты и выходное напряжение у них составляет 1 и более Вольт.

Если наушники в смартфонах обычно стремятся к некоторой золотой середине между временем автономной работы гаджета и его габаритами, то во внешних усилителях основное внимание уделяется поддержанию высокого качества звуковоспроизведения

При создании смартфона производители делают акцент на минимальном энергопотреблении рабочих деталей, так как это позволит более продолжительно использовать миниатюрную батарею, как следствие, вместо качественных полноценных микросхем и дискретных элементов во встроенных усилителях для наушников обычно подбирается предельно экономичная микросхема. Следует отметить, что подобная экономия зачастую выходит боком, и пользователь вместо качественного звучания слышит какие-то неестественные и даже раздражающие аудиозаписи.

Единственным выходом в подобном случае становится установка внешнего мобильного усилителя. Его подводят к гнезду вывода наушников либо в линейный выход. Соответственно, сами наушники подключаются уже к портативному приспособлению. Усилители для «затычек» обычно имеют миниатюрные размеры, а для полноразмерных используют чуть более крупные. Помимо повышенного качества сигнала, усилители звука могут продлить и период автономной работы смартфонов, поскольку они потребляют довольно мало тока от внешнего устройства, а для того, чтобы усилить сигнал, расходуют энергию собственной батареи.

Большое распространение получили стационарные усилители. Они подпитываются от розетки, поэтому использовать их в дороге либо в условиях отсутствия электроэнергии невозможно. Портативные усилители более практичны, у них имеется отдельный блок питания на батареях либо аккумулятор.

Прошлое против будущего

В основе первых серийных транзисторов находился германий. P-тип и N-тип германия были соединены вместе, образуя переходный транзистор.

Американская компания Fairchild Semiconductor в 1960-х годах изобрела планарный процесс. Здесь для производства транзисторов с улучшенными воспроизводимыми характеристиками в промышленном масштабе использовался кремний и фотолитография. Это привело к идее интегральных схем.

Существенные различия между германиевыми и кремниевыми транзисторами заключаются в следующем:

• кремниевые транзисторы намного дешевле;
• кремниевый транзистор имеет пороговое напряжение 0,7 В, в то время как германий – 0,3 В;
• кремний выдерживает температуры около 200 ° C, германий – 85 ° C;
• ток утечки кремния измеряется в нА, для германия – в мА;
• PIV Si больше по сравнению с Ge;
• Ge может обнаружить небольшие изменения в сигналах, следовательно, они являются самыми «музыкальными» транзисторами из-за высокой чувствительности.

↑ Общая сборка усилителя

Делаю предварительную примерку и начинаю слесарные работы по закреплению всех деталей в корпусе.

Силовой трансформатор тороидальный. Со страшным названием БЫ5.702.010-02, которое призвано было запутать вероятного противника. Трансформатор выдает на выходе 20 Вольт. Параметры этой обмотки по току мне найти не удалось, но накал лампы ГМ-70 (а это 3.5 А) он держит, не напрягаясь и не перегреваясь. Так что для питания двух каналов этого усилителя ему мощности хватит даже с запасом.

Выпрямительные диоды я использовал тоже германиевые Д305 (10 А, 50 V). Таким образом, получилось собрать усилитель, в котором нет ни одной кремниевой детали. Все по «феншую».

Конденсаторы фильтра — 2 шт. по 10000 мкФ. Хватило бы и по одному, но, как я писал вначале, жадность обуяла, к тому же место в корпусе было.

На выход поставил по три соединенных параллельно конденсатора 1000 мкФ 63 В. Конденсаторы качественные, от японской Матсушиты.

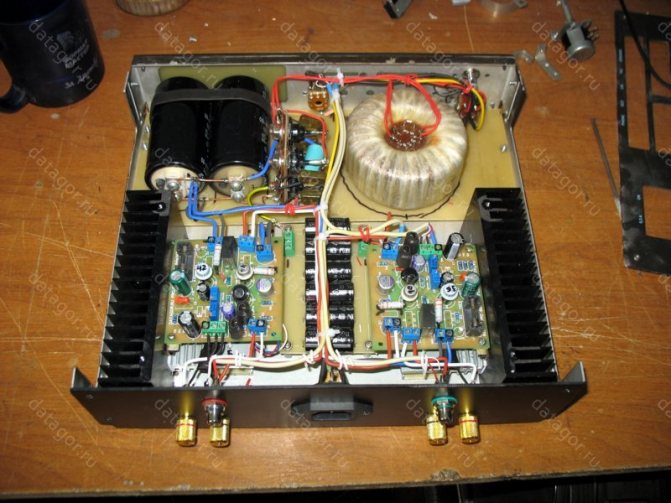

После того как все комплектующие надежно закреплены в корпусе, остается только их соединить между собой проводами, ничего не напутав. Монтаж я делал, используя медную моножилу сечением 0.5 кв мм в силиконовой термостойкой изоляции. Этот провод я брал из кабеля, которым проводят пожарную сигнализацию. Рекомендую к использованию. За счет того что провод жесткий, без особых усилий получается его ровно и аккуратно уложить в корпусе.

Вот и все. Осталось только поставить верхнюю крышку на место, подключить колонки и выбрать любимую мелодию для прослушивания.

Разделение по классам

На основании характеристик режима работы и зависимости выходного тока устройства от параметров электродвижущей силы входящего сигнала, все устройства разделяют по нескольким классам.

Класс «А»

В данном случае усиление звука производится на линейном участке вольт-амперной характеристики, где отсутствуют какие-либо искажения. Приборы этой группы отличаются самой лучшей линейностью усиления, их отличает полное отсутствие каких-либо искажений получаемого сигнала, но коэффициент их полезного действия крайне низок – он находится в диапазоне от 15 до 20%.

Такие приборы считаются неэкономичными, поскольку расходуют совсем много энергии и практически всегда впустую. Ещё один минус устройств данного класса состоит в том, что во время работы они сильно нагреваются.

Класс «В»

Здесь усилитель звуковой волны происходит исключительно во время полупериода прохода звука. То есть можно отметить, что усилитель работает с небольшой отсечкой, таким образом, для всех полуволн действует собственный усилитель группы А. В итоге на выходе значение тока понижается, а КПД многократно увеличивается, доходя до отметки в 60-70%.

Класс «АВ»

Это промежуточное звено между А и В, подобные усилители могут снижать искажения звукового сигнала. Параметр КПД у этих приборов также промежуточный и соответствует 40- 50%.

Связанные материалы

Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 1…
В усилителях мощности звуковой частоты (УМЗЧ), выполненных по схеме инвертирующего усилителя…

Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 2…
Привет! Продолжаем тему, поднятую в моей статье «Входной буфер и регулятор уровня громкости для…

Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 3. Двухполярное питание…
Здравствуйте, уважаемые читатели! Этим небольшим, но полезным дополнением я продолжаю тему,…

USB ЦАП на PCM2702(E)…
Захотелось мне построить хорошо звучащую систему на базе ПК. Поскольку, успех во многом зависел от…

Кремний против германия в усилителях одинаковой ретро-структуры и новый германиевый кит в конце…
Германий превыше всего? Да здравствует эксперимент! Предлагаемый стереофонический усилитель…

Усилитель «GermaZon». Умощняем датагорский германиевый кит «GeAmp 1970»…
«Давненько не брал я в руки шашки…». Вернее я хотел сказать, что давненько не собирал усилителей на…

Усилитель «The Naked Amp» на 3-х транзисторах…
Этот усилитель я собрал 4 месяца назад на работе из того, что было под рукой. Название усилителя…

УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153…
TDA7295, KA2250, TDA2030A, TC9153. Желание сделать качественный усилитель возникло давно. Выбор…

Усилитель на К174УН7 (A210K, ТBА810AS, LA4420) с уменьшеным уровнем искажений…
Да, это старая-добрая К174УН7 (аналог A210K ТBА810AS, LA4420 ), но на ней при небольшой мощности 4…

Схемка в блокнот. Низковольтный стабилизатор напряжения (от 0,7V; пригоден для зарядки и питания мобильного телефона)…
При изготовлении разного рода устройств с использованием мобильного телефона (МТ), например GSM…

Новое звучание TDA2822M. Усилитель с изменяемым выходным сопротивлением…
Известно, что повышение выходного сопротивления усилителя мощности звуковой частоты (УМЗЧ) способно…

Усилитель для наушников «Green JLH». Класс А на трёх транзисторах…
Доброго воскресного утра, датагорцы! Предлагаю полезную конструкцию выходного дня: сделаем простой…

↑ Итоги

идеальной структуройОтвечая на вопрос, заданный на форуме , скажу, что УМЗЧ на основе однокаскадной структуры приближены к ламповому звуку в том плане, что что как и ламповый усилитель без отрицательной обратной связи в классе А, субъективно звучат громче, чем «навороченные» транзисторные усилители. Объяснить этот факт не могу ничем, кроме лучшей переходной характеристикой рассматриваемых усилителей.Независимо от примененной элементной базы (кремний или германий) схема достойна повторения, поскольку однокаскадная структура дает фору массе схем, представляющих из себя операционный усилитель (дифференциальный каскад, усилитель напряжения, усилитель мощности).Классическая структура и в прошествии полувека способна радовать любителей чистым, прозрачным звучанием при неплохих технических характеристиках и предельной простоте схемы.
