Выпрямитель вса 5а инструкция

Содержание / Contents

Предлагаемые ниже схемы ЗУ были разработаны для зарядки литий-ионных аккумуляторов, но существует возможность зарядки и других типов аккумуляторов и составных батарей (с применением однотипных элементов, далее — АБ).

Все представленные схемы имеют следующие основные параметры: • входное напряжение 15-24 В; • ток заряда (регулируемый) до 4 А; • выходное напряжение (регулируемое) 0,7 — 18 В (при Uвх=19В).

Все схемы были ориентированы на работу с блоками питания от ноутбуков либо на работу с другими БП с выходными напряжениями постоянного тока от 15 до 24 Вольт и построены на широко распространенных компонентах, которые присутствуют на платах старых компьютерных БП, БП прочих устройств, ноутбуков и пр.

Выпрямитель вса 5а инструкция по эксплуатации

Выпрямитель обеспечивает плавную регулировку выпрямленного напряжения.

Включение напряжения питания производится автоматическими выключателями, а регулирование напряжения осуществляется вращением одной ручки регулятора напряжения.4.3.

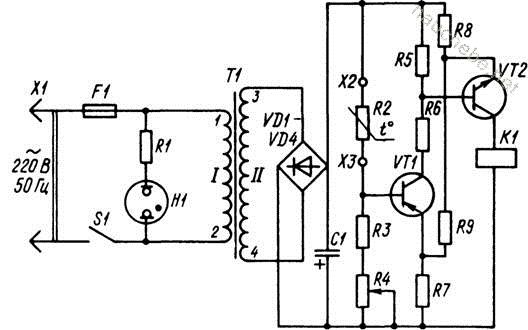

Напряжение сети 220В понижается при помощи силового трансформатора до 75В и поступает на импульсно-фазовый регулятор, при помощи которого осуществляется изменение выходного напряжения.4.4.

Система импульсно-фазового управления организована на микросхеме TCA 785 (DA2). Напряжение питания на регулятор подается с трансформатора TV1 через контакт 6 разъема XS1, через резистор R12 диод VD1 на стабилизатор напряжения DA1. Напряжение синхронизации подается на вывод 5 М/С DA2 от питающего трансформатора TV1 через контакт 9 разъема XS1, резистор R2.

Резистор R6 служит для установки нулевого значения выходного напряжения. Управление временем включения силовых

mavickMV › Блог › Зарядники на базе выпрямительных устройств типа ВСА (схема и инструкция)

Наиболее широко распространены выпрямители ВСА-5 и ВСА-111, они более приемлемые для условий ремонтных мастерских.Рассчитаны эти выпрямители на питание от сети однофазного переменного тока напряжением 220 В, частотой 50 и 60 Гц.

Выпрямительное устройство ВСА-5К позволяет заряжать одновременно четыре батареи типа 6СТ-90 (или 6СТ-75) или две типа 6 СТ-190 (или 6СТ-182).Перед зарядом, пробки аккумуляторов вывертывают и аккумуляторные батареи подбирают в группу и соединяют между собой проводниками.

При этом необходимо руководствоваться следующим:— внутри каждой группы батареи соединяются последовательно, а группы друг с другом — параллельно;— в группы подбираются аккумуляторные батареи, которые имеют одинаковую емкость с примерно равной степенью разряженности;— число последовательно включенных аккумуляторов должно быть таким, чтобы на каждый аккумулятор батареи (группы) приходилось напряжение не ниже 2,7 В, т.

↑ Схема ЗУ № 7 (TL494)

ЗУ на схеме 7 задумывалось, как стендовое устройство с максимальной функциональностью, потому и по объему схемы и по количеству регулировок ограничений не было. Данный вариант ЗУ так же выполнен на базе ШИ-регулятора тока и напряжения, как и вариант на схеме 4. В схему введены дополнительно режимы.1. «Калибровка — заряд» — для предварительной установки порогов напряжения окончания и повтора зарядки от дополнительного аналогового регулятора.2. «Сброс» — для сброса ЗУ в режим заряда.3. «Ток — буфер» — для перевода регулятора в токовый или буферный (ограничение выходного напряжения регулятора в совместном питании устройства напряжением АБ и регулятора) режим заряда.

Применено реле для коммутации батареи из режима «заряд» в режим «нагрузка».

Работа с ЗУ аналогична работе с предыдущими устройствами. Калибровка осуществляется переводом тумблера в режим «калибровка». При этом контакт тумблера S1 подключает пороговое устройство и вольтметр к выходу интегрального регулятора IC2. Выставив необходимое напряжение для предстоящей зарядки конкретной АБ на выходе IC2, с помощью PR3 (плавно вращая) добиваются зажигания светодиода HL2 и, соответственно, срабатывания реле К1. Уменьшая напряжение на выходе IC2, добиваются гашения HL2. В обоих случаях контроль осуществляется встроенным вольтметром. После установки параметров срабатывания ПУ, тумблер переводится в режим заряда.

Выпрямитель вса 5а инструкция

В помещении, в котором работают выпрямители, должны быть предусмотрены возможность — заземления выпрямителей и подвода питающих кабелей.

До начала эксплуатации необходимо произвести внешний осмотр выпрямителя и убедиться в исправности, проверив его под напряжением.

Селеновый выпрямитель типа ВСА-10А предназначен для зарядки автомобильных стартерных аккумуляторных батарей емкостью от 42 до 135 ампер-часов, изготовляемых по ГОСТ 959—51. Выпрямитель может быть использован для зарядки любых других аккумуляторных батарей, а также как источник постоянного (выпрямленного) тока для других целей.

Выпрямительные (зарядные) устройства ВСА-5К и ВСА-111К

К СВЕДЕНИЮ ВЛАДЕЛЬЦЕВ ВЫПРЯМИТЕЛЕЙ При приобретении выпрямителя проверьте наличие паспорта со штампом ОТК и датой выпуска.

Прежде чем включить выпрямитель на зарядку аккумуляторных батарей, внимательно ознакомьтесь с правилами эксплуатации выпрямителя. В конструкции выпрямителя могут быть небольшие расхождения по сравнению с описанием, что объясняется дальнейшим усовершенствованием выпрямителя.

рт. ст; — вибрация в диапазоне частот от 20 до.

Сообщества ›

Добрый день всем,Я уже выкладывал инструкцию на один из моих зарядников Каскад 2 — () .

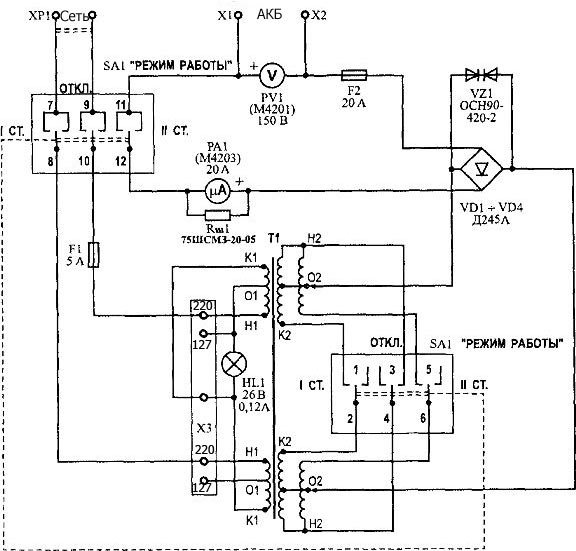

Дабы закончить вопрос со схемами и инструкциями на свои зарядники для АКБ остаётся выложить инструкцию и схему для очень популярного в свой время ВСАИтак, поехалиИНСТРУКЦИЯ К ВЫПРЯМИТЕЛЬНЫМ УСТРОЙСТВАМ ВСАВыпрямительные устройства типа ВСА (в дальнейшем выпрямители) предназначены для зарядки аккумуляторных батарей, а также для использования в качестве источников постоянного (выпрямленного) тока.

Выпрямители типа «ВСА» допускают эксплуатацию:— в условиях вибрации в диапазоне частот от 1 до 80 Гц с ускорением до 5 g;— после воздействия многократных ударов с ускорением до 15 g и длительностью импульса 2÷15 мс.Предельные

mavickMV ›

Добрый день всем,Я уже выкладывал инструкцию на один из моих зарядников Каскад 2 — () .

Дабы закончить вопрос со схемами и инструкциями на свои зарядники для АКБ остаётся выложить инструкцию и схему для очень популярного в свой время ВСА.

Итак, поехалиИНСТРУКЦИЯ К ВЫПРЯМИТЕЛЬНЫМ УСТРОЙСТВАМ ВСАВыпрямительные устройства типа ВСА (в дальнейшем выпрямители) предназначены для зарядки аккумуляторных батарей, а также для использования в качестве источников постоянного (выпрямленного) тока.

Выпрямители типа «ВСА» допускают эксплуатацию:— в условиях вибрации в диапазоне частот от 1 до 80 Гц с ускорением до 5 g;— после воздействия многократных ударов с ускорением до 15 g и длительностью импульса 2÷15 мс.Предельные

lexacool ›

Всем Здрасте!Както капаясь в гараже наткнулся на непонятный трансформатор, покрутив повертев его понял что это Советское зарядное устройство ВСА-5К только сильно уставшее и немного модернизированное.

↑ Схема ЗУ № 6 (UC3843)

На схеме 6 — вариант ШИ-регулятора выполнен на микросхеме UC3843 (U1), ОУ CA3130 (IC1), оптроне LTV817. Регулировка тока в этом варианте ЗУ осуществляется с помощью переменного резистора PR1 по входу токового усилителя микросхемы U1, выходное напряжение регулируется с помощью PR2 по инвертирующему входу IC1.На «прямом» входе ОУ присутствует «обратное» опорное напряжение. Т.е., регулирование производится относительно «+» питания.

В схемах 5 и 6, при экспериментах использовались те же наборы компонентов (включая дроссели). По результатам испытаний все перечисленные схемы мало в чем уступают друг другу в заявленном диапазоне параметров (частота/ток/напряжение). Поэтому схема с меньшим количеством компонентов предпочтительнее для повторения.

Выпрямитель питания вса 5 а 1967г

С выводов 31 и 32 микроконтроллера DD1 снимаются импульсы для отпирания тиристоров, причем, импульсы на одном выходе сдвинуты относительно другого на пол периода.

Далее отпирающие импульсы через опторазвязки VL1, VL2 подаются на усилители тока, собранные на транзисторах VT2, VT3, которые обеспечивают включение силовых тиристоров VS1, VS2.4.13.

Для обеспечения работы дросселя L2 в качестве обратного диода в цепь нагрузки включен тиристор VS3, который отпирается контроллером через опторазвязку VL3 и усилитель тока на транзисторе VT4.4.14.

В выпрямителе предусмотрена защита от токов короткого замыкания при помощи автоматического выключателя QF1, который служит одновременно выключателем.Лампа HL1 – индикатор включения выпрямителя.Дроссель L2 сглаживает выходной ток.Внимание!Выпрямитель работает только при подключенной нагрузке! 5. Порядок работы5.1

Изменение полярности подключения запрещается!б) проверьте по вольтметру правильность подключения и исправность заряжаемой батареи, если все-таки произошла ошибка подключения, после включения выпрямителя начнет мигать светодиод «Авария»;в) выведите ручку регулятора на минимальное значение тока или напряжения вращением ручки регулятора;г) включите выпрямитель;д) установить необходимое значение тока или напряжения;е) переключение между режимами стабилизации тока или напряжения производится при помощи однократного нажатия кнопки SB1;ж) по окончании работы отключите выпрямитель от сети и нагрузки.5.2. В случае эксплуатации выпрямителей при температуре окружающего воздуха свыше 35°С необходимо снизить нагрузку на выпрямителе на 20 процентов.
