Получаем 10 000 вольт из строчника) или самодельный плазменный шарик из обычной лампочки на 220в!

Что потребуется для создания своими руками устройства из катушки зажигания – схема

• металлическая проволока или сетк
  а (она не должна касаться земли);
• столбы
  , способные вынести высокое напряжение;
• заземленный источник
  высоковольтных импульсов.

Не стоит бояться, что ток навредит человеку или животному. Импульсы не принесут вреда и не опасны для жизни. Контакт с изгородью чреват возникновением неприметных ощущений, сильного дискомфорта, что отпугнет животное, но не нанесёт его здоровью существенного вреда. При условии, что все правила безопасности будут соблюдены. Возможно вам также будет полезно узнать о том, как выглядит и что можно сделать с такой проблемой.

На видео – как сделать оборудование своими руками:

Циклический таймер:

• Время подачи высокого напряжения: 5-60 секунд;
• Время паузы: 5 секунд – 5 минут;
• Шаг регулировки: 1 секунда.

Работа с настройками блока происходит в режиме реального времени, т.е. изменять параметры установки времени работы, времени паузы и мощности можно прямо в процессе работы.

Блок имеет защиту от переплюсовки и гарантированно выдерживает кратковременное короткое замыкание на выходе (был отзыв что блок проработал в режиме КЗ около десяти минут до того как это было обнаружено, но повторять такие опыты я бы не рекомендовал).

OLED дисплей имеет приличную яркость и большие углы обзора, что позволяет отображать на нем время работы, время паузы, текущую мощность, режим и шкалу «прогресс бар» по которой можно определить когда сменится режим

Особое внимание было уделено удобству управления блоком для чего используется энкодер. С его помощью можно максимально быстро изменить любую из доступных настроек, при этом поддерживается режим ускорения – вращаем энкодер быстро, цифры меняются быстро, просто вращаем – цифры идут с точностью до единицы

Соответственно, любой параметр может быть изменен в течении нескольких секунд, а при долгом нажатии (1 сек) все настройки сохраняются в энергонезависимую память и при следующем включении блока будут автоматически загружены.

По моей просьбе Олег снял небольшой ролик демонстрирующий работу блока, единственный нюанс на который бы хотел обратить внимание – экран на солнце видно прекрасно, в этом же ролике видимо играет роль особенность камеры

Демонстрация работы

Следует учесть, что для подключения высоковольтного генератора к коптильной камере потребуется высоковольтный провод. Самый простой вариант заказать на алиэкспресс по запросу «высоковольтный провод» или «high voltage wire», такой провод применяется в СО2 лазерных станках и в частности применен в данном блоке. Как заявлено, выдерживает до 40 киловольт.

Кроме этого, возможно подойдут провода ПМВК , ПВН , ПВВ , если их нет, отлично подойдет советский антенный кабель, я пробовал такой:

Внешний диаметр по изоляции около 7-8 мм, диаметр центральной жилы (которую следует применять в качестве ВВ провода) около 4-х мм

Обратите внимание – изоляция у этой жилы полиэтиленовая, в современных антенных кабелях другая, они не подойдут

Также нельзя использовать любой другой провод какой бы толстой изоляция не казалась!

Места скрутки ВВ проводов блока с ВВ проводами коптильной камеры следует хорошо изолировать не менее чем пятью-шестью слоями изоленты, или залить термоклеем. По возможности на провода выходящие из ВВ блока надеть термоусадку для избежания повреждений т.к. они достаточно нежные.

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с  эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

Расположение дымогенератора в электростатической коптильне

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

Сетки образуют электростатическое поле

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

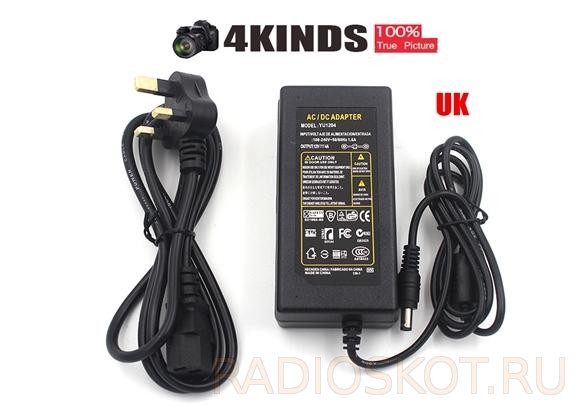

1. Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

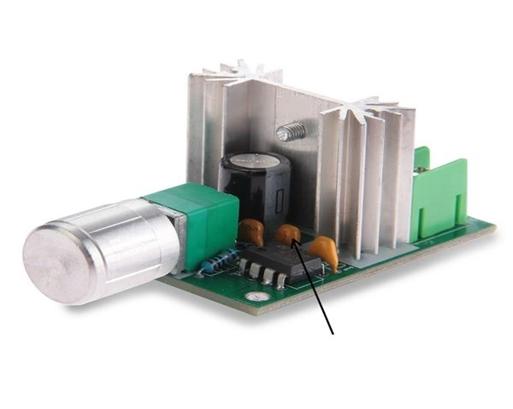

1. Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

1. Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

1. Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного  копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

1. Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

1. Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

1. Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

1. Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

При использовании высоковольтного генератора для копчения:

1. Не стоит брать руками сразу два оголённых высоковольтных провода: это действие может Вас сильно огорчить.
2. По одному брать провода тоже не стоит: при неплотном контакте можно получить ВЧ ожог.
3. Высоковольтные провода должны находиться на расстоянии от любых других проводов, и устройств типа телевизора, компьютера и т.п. (Во избежание).
4. Не стоит «искрить» (допускать расстояние менее 3-4 см между оголёнными высоковольтными проводами), это действие вызывает сильные помехи и наводки, есть ничтожная (но не нулевая) вероятность того, что что-то из включенной поблизости электроники выйдет из строя.
5. В качестве высоковольтных нельзя применять обычные силовые провода — обязательно будут утечки т.к. их изоляция не рассчитана на такое напряжение.
6. Не допускать неизолированных мест до входа в коптильную камеру, с них будут утечки – а это плохо.
7. Избегать короткого замыкания между ВВ проводами. Блок выдерживает КЗ, но следует понимать что это критичный режим и при долговременной работе блок может выйти из строя.
8. К примеру, камера заполнилась дымом. Включилось высокое напряжение но дым не рассеивается, соответственно проверить нет ли в камере короткого замыкания, которое, в частности, может обеспечить и сам продукт при соприкосновении с излучателями.
9. Если в процессе работы дым стал рассеиваться «хуже», протереть изоляторы. Загрязненные изоляторы становятся сопротивлением, которое отбирает полезную мощность.
10. Не желательно надолго включать блок с никуда не подключенными ВВ проводами. Так называемый «холостой режим» работы для блока неприятен.
11. По факту получения обязательно возникнет желание побаловаться проверить блок. Делать это лучше так: взять любую плоскую железку и подключить к ней синий провод, красный провод разместить на расстоянии

8-10 см от плоскости железки, кончик провода согнуть что бы он смотрел на нее. Взять бумажку, например обычный листок А4, включить блок установив мощность на 30-40, прислонить бумажку к железке, подергать ее вверх, обрадоваться результату.

В коптильной камере синий провод должен быть подключен к излучателям, красный — к продукту. Магия.
При работе блока в коптильной камере размером не больше холодильника нет смысла устанавливать мощность выше

40-50%, выигрыш по времени составит

5-10 секунд на цикл, но качество продукта будет хуже.

Сергей, к примеру, более десяти лет занимается копчением электростатикой и при первом опыте с моим блоком получил вот такой результат:

Таким образом следует понимать, что настройки мощности, времени работы и времени паузы зависят от многих факторов и должны быть подобраны индивидуально.

Представляю народный блок высоковольтного копчения. Рассмотрим два варианта. Первый простейший, который подойдет для любительского копчения и второй посложнее, но более продвинутый. Сначала немного про работу данного ВВ блока.

Изготовления электростатической коптильни своими руками

Схема и чертежи

Посмотреть разные варианты схем и чертежей самодельных электростатических конструкций можно в Интернете. Все они находятся в свободном доступе, поэтому без проблем подберется наиболее подходящий вариант.

Генератор высокого напряжения

Электростатическая коптильня отличается от классической конструкции тем, что в ней присутствует электрическое поле. Для получения источника с мощностью 20 тысяч Вольт, необходимо воспользоваться генератором высокого напряжения. Собрать его очень просто по предоставленным в сети схемам.

Коптильная камера

Все продукты, которые находятся в коптильной камере, ни в коем случае не должны прикасаться к стенкам. В противном случае может возникнуть короткое замыкание. Перекладины необходимо крепить к корпусу коптильной камеры, используя при этом диэлетрические прокладки. Идеальным вариантом станет изготовление перекладин из качественной и достаточно прочной древесины.

На изоляторы необходимо закрепить анодную сетку, через которую и будет подаваться положительный заряд от генератора высокого напряжения. Стоит внимательно следить за тем, чтобы не произошло короткого замыкания в коптильной камере, ведь это очень опасно. Дополнительно нужно использовать изолятор. Идеальным вариантом для электростатической коптильни станет специальное жаростойкое стекло. Нельзя пользоваться изоляторами, которые могут повредиться под воздействием высокой температуры.

На камеру крепится плотная дверца, в которую нужно врезать штуцер дымоотвода и термометр, с помощью которого можно будет контролировать температуру копчения. Когда устройство будет готово к использованию, на штуцер надевается шланг, который выводится либо в форточку, либо в вытяжку.

Дымогенератор

• Эмалированная емкость небольшого размера.
• Металлические фитинги с резьбой.
• Несколько трубок с нержавеющей стали, которые должны иметь тот же диаметр, что и подготовленные фитинги.
• Трубка из меди с диаметром 4-5 мм.
• Резиновый шланг.
• Компрессор небольшого размера.

В крышке емкости нужно сделать отверстие, которое будет рассчитано под резьбу фитингов. Дальше вместе скручиваются бочонок и тройник, чтобы в результате вышло соединение буквой «Т». Длинный конец вставляется в отверстие, сделанное в крышке. Дальше прикручиваем его с другой стороны с помощью контргайки.

В одну сторону тройника вкручивается патрубок, через который будет выходить дым. С обратной стороны вставляется штуцер, с предварительно вставленной в него медной трубочкой. Штуцер будет играть роль форсунки для подачи в конструкцию достаточного количества воздуха.

На медную трубку надевается шланг компрессора. В днище кастрюли делается небольшое отверстие, через которое будет поджигаться топливо. Затем нужно подключить компрессор, насыпать щепу в готовую конструкцию и поджечь ее с помощью нижнего отверстия.

Влагосборник

Когда коптятся продукты, с них выделяется определенное количество влаги, сока и жира. Поэтому в нижней части коптильной камеры нужно установить влагосборник. Для этой цели вполне подойдет тазик из пластика для холодного метода копчения и эмалированная емкость для горячего копчения.

Катодные крюки

Если используются перекладины из дерева, то отрицательный провод нужно присоединить к самим крюкам. В случае использования металлической перекладины, катодный провод присоединяется к самой перекладине.

Высоковольтный генератор для копчения электростатикой своими руками

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии,  ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы  для сборки ВВ генераторов

— с печатной платой

Импульсные блоки питания AC-DC

— блок питания  100-240 V (AC)  —   5V, 2А (DC)

Высоковольтные конденсаторы

— 30 кВ 680 пф

— 20 кВ (разная емкость)

Высоковольтные диоды 2CL77

Резистор высоковольтный 10 мОм 2 Вт

Транзистор D880

Конденсатор 0,01мкФ 100В

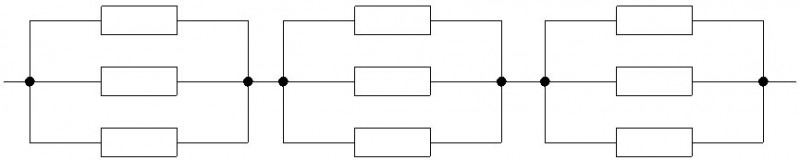

Резистор 10 мОм 1Вт      (они там разные, надо выбрать —  10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт  параллельно и 2 таких цепочки — последовательно.

В итоге получим 2Вт 10мОм   Или, еще лучше  — сделать 3 цепочки по 3 резистора (всего 9  шт). Эти сборки надо будет  залить термоклеем или эпоксидной смолой.



Шланг (трубка) для аквариума 6 мм

Пистолет для термоклея

Супер паяльник

Вентилятор DC 5V для охлаждения генератора

При заливке (пропитке)  ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса ). Он подключен через MT3608  http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к

мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. — что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!
