Реле с управлением по вай фай для умного дома

Механизм работы и настройка

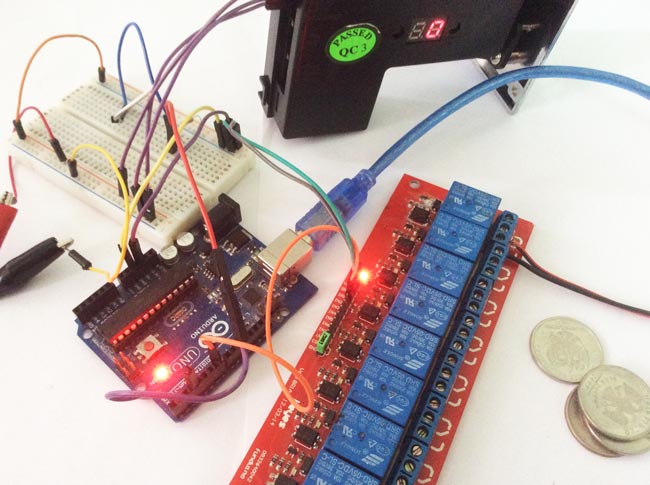

Практически любое реле, управляемое по Wifi, включает в себя главный компонент — вайфай микрочип ESP8266. Он то и обеспечивает подключение к устройству по беспроводной домашней сети. Помимо этого, в корпусе есть само силовое реле, блок питания и клеммники. В глобальной сети Интернет есть много схем и способов собрать такое устройство самостоятельно, но, как считается, экономичность и правильность таких действий крайне трудно назвать рациональной.

Принцип действия прибора следующий: реле Wifi подключается к домашней сети, то есть роутеру и получает связь со своим облачным сервером. После этого можно подключиться к нему с телефона и управлять своими устройствами. Есть также локальный режим управления, достигаемый с помощью нажатия соответствующей клавиши на корпусе реле.

Важно! Благодаря очень простой схеме подключения устройства к сети авторизация в режиме домашнего Wifi проходит быстро и не требует никаких дополнительных технических знаний в этой сфере

Чтобы подключить реле к смартфону требуется:

1. Загрузить и установить специальное приложение «eWeLink» для Андроид или Айфон;
2. Произвести регистрацию в нем;
3. Включить реле, подав питание нажатием кнопки на корпусе;
4. Дождаться мигания светодиодного индикатора и отпустить кнопку;
5. Перейти в приложение на смартфоне и выбрать «Поиск беспроводного устройства»;
6. Обозначить все настройки соединения по Wifi;
7. Дать имя устройству и начать его использование со смартфона.

Как видно, все очень просто. Теперь можно наладить управление приборами из любой точки планеты, ведь управление происходит по глобальной, а не по локальной сети. При необходимости можно попытаться настроить аппарат на работу в локальном режиме. Делается это с помощью инструкций, которые разрабатывают участники тематических форумов. Официально управлять без интернета могут только модели RF и Basic одного из самых крупных производителей реле — Sonoff.

Производители систем реле и автоматики для «умного дома»

Системы реле и автоматики для умного дома выпускают такие компании, как:

• Siemens;
• Legrand;
• Beckhoff;
• Crestron;
• Sonoff;
• Xiaomi.

Siemens

Компания Siemens производит логические контроллеры для систем управления «умным домом»:

• Synco Living для дистанционного управления электрическим отоплением и бытовыми электроприборами;
• KNX контроллеры;
• контроллеры Siemens Logo.

Legrand

Фирма Legrand выпускает системы домашней автоматизации MyHome:

• системы домашнего комфорта MyHome SCS;
• панель сенсорного управления Soft Touch;
• блок управления автоматикой Nighter&Whice;
• датчики движения и освещенности;
• универсальная сенсорную панель управления.

Beckhoff

Фирма Beckhoff выпускает микрокомпьютеры для полного управления всеми системами умного дома (материнская плата на процессоре Crestron). Главное преимущество контролера – интуитивно понятное меню, экранные подсказки, встроенная помощь на 24 языках.

Sonoff

Компания Sonoff является лидером по производству недорогих надежных устройств для «умного дома». Выключатели с дистанционным управлением и встроенным регулятором мощности обеспечат экономичный и безопасный режим работы освещения.

Wi-Fi реле от компании Sonoff можно установить в одной коробке с электрической розеткой. Реле может работать от 5 VDC, 12 VDC, 220 VAC. Есть полупроводниковый стабилизатор питания и быстродействующая защита от перегрузок.

Компания Sonoff выпускает Wi-Fi реле Sonoff TH16a с датчиком температуры. Реле можно использовать в системах управления температурой вместо дорогостоящих полупроводниковых или ненадежных мембранных термостатов.

Xiaomi

Компания Xiaomi производит главные блоки и отдельные модули для управления «умным домом»:

• системы увлажнения воздуха;
• универсальные роботы-пылесосы;
• специализированные датчики температуры и влажности;
• очистители воздуха, датчики утечки природного газа;
• датчики движения;
• датчики открытия дверей и окон;
• «умные замки» с миниатюрной встроенной камерой для бронированных дверей;
• дверные глазки со встроенной камерой для наблюдения за обстановкой на улице;
• «умные шторы»;
• датчики воды.

Настройка и монтаж ДУ своими руками

Все системы «умного дома» питаются от выпрямителя 12 Вольт. Это обеспечивает:

• выполнение требований Правил техники безопасности и ПУЭ;
• возможность резервирования питания цепей и органов управления от автомобильных АКБ;
• использование в системе управления стандартного сертифицированного оборудования.

Cтандартным способом крепления реле в шкафах автоматики и управления является посадка на DIN-рейку. Преимущества данного типа крепления:

• быстрое проведения монтажа и демонтажа;
• нет необходимости в использовании монтажного инструмента;
• надежное закрепление реле на рейке;
• выполнение требований техники безопасности;
• низкая стоимость аксессуаров для крепления.

При установке и системы дистанционного управления в квартире или загородном коттедже своими руками во избежание повреждения или выхода из строя дорогостоящего оборудования и непредвиденных финансовых потерь рекомендуется придерживаться следующих правил:

• подробно изучить монтажные схемы, особенности установки и коммутации оборудования;
• приобрести необходимый монтажный инструмент и расходные материалы;
• проверить комплектность оборудования по прилагаемым спецификациям;
• при возникновении любых вопросов получить письменную консультацию у регионального дилера;
• после окончания монтажа заполнить и подписать все необходимые разрешительные документы и согласования.

Силовое оборудование умного дома питается от сети 220 В. Об этом следует помнить при возникновении неисправностей или некорректной работе автоматики. Все работы по замене и ремонту отдельных комплектующих необходимо выполнять только после обесточивания силовых цепей стоя на диэлектрическом коврике, применяя отвертки и пассатижи с изолированными ручками, которые прошли периодическое освидетельствование и испытания на пробой высоким напряжением. Нарушение этого требования может привести к получению смертельной травмы вследствие поражения электрическим током или падения с высоты.

Для предотвращения случайных сбоев в работе систем «умного дома» в соответствии с рекомендациями изготовителя оборудования нужно установит пароль для удаленного доступа к инженерной панели настроек. Невыполнение этого требования и полный доступ без ограничений абонентов может привести к хакерской атаке, изменению заводских настроек параметров оборудования, временной или полной потере работоспособности инженерных систем и оборудования.

После этого в лучшем случае последует вызов специалиста Сервисного Центра для восстановления заводских настроек, в худшем случае – необходимость дорогостоящего ремонта или снятие с заводской гарантии.

О том, как настраивается реле для «умного дома», смотрите далее.

Инструкция по настройке Wi-Fi

Далее будут даны более исчерпывающие инструкции настройки реле при подключении напрямую к смартфону и через общий роутер.

Режим работы 1 — смартфон подключается к модулю напрямую

Первым делом требуется запустить программу USR-TCP232-Test-V1.3 и выполнить следующие команды:

• AT+CWMODE=2 — выбор режима ТД;
• AT+RST — перезапуск;
• AT+CIPMUX=1 — установка нескольких соединений;
• AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
• AT+CIFSR — просмотр адреса IP для режима Точки доступа;
• AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

После этого нужно подключиться к точке доступа со смартфона и скачать в PlayMarket софт EasyTCP_20 для Android. Запустить ее и нажать Connect, введя адрес устройства и номер его порта. После этого в блоках могут создаваться команды, которые будут отправляться на реле.

Режим работы 2 — смартфон и модуль WiFi подключены к одному маршрутизатору

Для этого также требуется запустить первую утилиту и выполнить следующие команды:

• T+CWMODE=1 — выбор режима клиента;
• AT+RST — перезапуск;
• AT+CWJAP=<ssid>,<password> — настройка подключения к маршрутизатору;
• AT+CIPMUX=1 — установка нескольких соединений несколько соединений;
• AT+CIPSERVER=1,8080 — настройка сервера TCP и установка номера порта;
• AT+CIOBAUD=9600 — установка скорости передачи порта на 9600 бод.

Далее требуется подключиться со смарт телефона к сети Wifi роутера и воспользоваться все тем же приложением EasyTCP_20, чтобы начать управление вай фай реле.

Таким образом, WiFi релейный модуль — действительно полезная вещь для создания автоматизированных домашних решений, одним из которых может стать даже «умный дом» на Wifi реле. Именно благодаря своей низкой цене и простоте это устройства получили свою заслуженную популярность.

Управление с помощью GSM и Wi-Fi-реле

Системы реле и автоматики «умного дома» управляют:

• автоматическим включением и выключением освещения утром и вечером, регулируют яркость светильников по желанию владельца;
• системой климат-контроля, очисткой подаваемого с улицы воздуха от дыма, пыли, угарного газа, летучих соединений свинца, серы, ртути, окислов азота;
• системой контроля доступа;
• камерами видеонаблюдения, сохранением и архивированием записей камер;
• системой автономного водоснабжения и водоподготовки;
• инфракрасными панелями для обогрева воздуха;
• температурой нагрева теплого пола;
• системой кондиционирования и вентиляции.

Датчики системы безопасности «умного дома» контролируют:

• состояние дверей и окон;
• вандализм (разбивание стекол и наружных светильников);
• задымление в комнатах в результате возгорания;
• появление открытого огня при пожаре;
• утечку бытового газа;
• аварию водопровода и растекание воды по полу.

GSM-реле

Отправив с мобильного телефона бесплатное СМС с кодовым приказом или позвонив с этого телефона на бесплатный номер и набрав после автоподнятия кодовую комбинацию цифр в тоновом режиме, с помощью GSM-реле можно:

• включить/выключить в доме электрические калориферы или воздушное отопление;
• удаленно посмотреть записи камер видеонаблюдения, установленных на даче или в загородном доме, используя планшет или смартфон и 4G интернет;
• заблокировать замок на входной двери;
• подключить/отключить вентиляцию, освещение или отопление.

Wi-Fi-реле

Wi-Fi-реле по функциям абсолютно аналогично GSM-реле. Управляющий сигнал передается по сети Wi-Fi на расстояние не более 100 метров. При большем удалении необходимо использовать волноводы или ретрансляторы.

Недостаток: ограничение радиуса действия дистанционного управления. Ноутбук, планшет или мобильный телефон с Wi-Fi-передатчиком нельзя удалять от установленного в «умном доме» Wi-Fi-реле далее 100 метров.

Классификация систем ДУ для «умного дома»

Системы дистанционного управления (телеуправления) в «умном доме» используются для управления замком на входных дверях и бытовыми электроприборами: кондиционером, телевизором, стиральной машиной, микроволновой печью, встроенной кухонной техникой.

Специалисты классифицируют системы ДУ по типу каналов связи между пультом и исполнительным органом.

• С механической передачей. Для мгновенной неискаженной передачи усилия на исполнительные органы используются рычаги, тяги, цепная передача, планетарный редуктор, червячная передача.
• С электромагнитным каналом. Передача управляющего сигнала по витой паре, кабелю, радиоканалу.
• С ультразвуковым каналом. Используется очень редко в случае сильных помех, наводок, при невозможности использовать электромагнитный канал для соблюдения требований техники безопасности или защиты информации.
• С инфракрасным каналом. Широко используется по причине надежной конструкции и низкой стоимости пульта ДУ и исполнительных устройств.

Схемы подключения

Стандартная схема уже была приведена выше. Для того чтобы управлять более высокими нагрузками, следует использовать контакторы или мощные реле. Как уже стало понятно, модули работают на частоте 433 МГц, что означает возможность работы с радио, пультами и выключателями. Ниже показана схема подключения реле вместо обычного выключателя света люстры.

Первым делом нужно демонтировать выключатель и замкнуть его провода фазы. После этого подключить реле и разрыв питания и наклеить на любую стену радиовыключатель с выполненной привязкой. Это поможет переносить его в новые локации без штробления стен.

Настройка работы через интернет

Чтобы настроить работу устройства через интернет, необходимо следовать инструкции:

1. Скачать и установить приложение для устройств.
2. После установки пройти регистрацию, при этом телефон обязательно должен быть подключен к интернету.
3. После регистрации на электронную почту придет пароль, который необходимо ввести в соответствующую строку.
4. Ввести пароль для входа в будущий аккаунт.
5. Зайти в приложение eWeLink и нажать синюю круглую кнопку с плюсом.
6. Следующим этапом является сопряжение роутера и реле с помощью длительного удержания кнопки на корпусе выключателя.
7. Поставить галочку на первом режиме подключения и нажать «Далее».
8. Из списка надо выбрать соответствующую сеть wifi и ввести пароль от нее.
9. Чтобы не вводить каждый раз пароль, требуется поставить галочку «Запомнить пароль» и нажать «Далее», чтобы начался поиск устройства и его регистрация.
10. Как только произойдет успешное сопряжение, устройство в автоматическом режиме передаст данные на облако, и появится возможность управлять им через интернет.

Обратите внимание! Когда устройство находится онлайн, на нем будет гореть зеленый светодиод. Как только связь с интернетом или роутером будет утеряна, светодиод начнет мигать

Если sonoff th16 не подключается к wifi, то в первую очередь необходимо обратить внимание на светодиод и проверить наличие интернет-соединения. Аналогичные действия нужно выполнить, когда выключатели sonoff не подключаются к wi fi

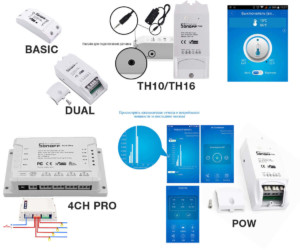

Существующие модели

Следует остановиться именно на производителе, который был обозначен выше, и перейти к рассмотрению доступных покупателю решений. На данный момент на официальном сайте популярностью пользуются девять моделей приборов и другие «умные» устройства: лампочки, выключатели и включатели, специальные розетки и дина рейки. Наиболее популярные модели требуют отдельного рассмотрения:

• 10А Basic. Самое простое устройство, рассчитанное на ток до10 Ампер и максимальную нагрузку до 2.2 кВатт. Диапазон напряжений — 90-250 Вольт при температуре от 0 до 40 градусов. Модель поддерживает стандартны Wifi b,g, и n;
• RF — те же характеристики, но с возможность управлять пультом на частоте 433 МГц. Пульт можно привязать любой подходящий;
• Dual — аналогичный второй модели, но обладает двумя каналами подключения нагрузки;
• TH10 и TH16 — образцы, включающие в себя датчики воды и тепла;
• POW 16A. Подключение происходит по порту 3.5мм. Отличие в максимальном токе нагрузки: 10 и 16 Ампер соответственно.
• 4ch PRO — самый крупный вариант, обладающий четырьмя каналами потребителей по 10 Ампер на канал.

Ценообразование следующее: самый простой обладает минимальный ценой в 3.5 долларов, а самый дорогой — 20 долларов. Естественно, цены могут возрасти за определенное время.

Важно! Количество подключенных приборов к реле зависит не только от потребляемого электротока, но и от количества доступных каналов

Что это такое

Wi-fi реле Sonoff – это реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома. В простых моделях управление осуществляется только по Wi-Fi, а в продвинутых есть управление по радио каналу с частотой 433 мГц. Кроме ручного управления вы можете установить работу по таймеру или использовать датчики. Об этом поговорим ниже.

Кроме Wi-Fi реле у этого производителя есть и патроны для ламп (Slampher), сенсорные выключатели и розетки — всё с дистанционным управлением, что позволяет автоматизировать некоторые устройства с их помощью и без вмешательства во внутреннюю схему.

Особенностью Wi-Fi реле Sonoff является то, что они интегрируются в экосистему умного дома ITEAD IoT System, а также могут работать с такими системами и сервисами, как:

• Google Home;
• Google Nest;
• Amazon Alexa.

По умолчанию устройства управляются через приложение eWeLink, его вы можете скачать с маркетов приложений для Apple и Android.

Внешний вид устройства аскетичен. В базовой версии у вас есть два контакта «Input» для подключения питания 220В, и 2 контакта «Output» к которым подключается нагрузка, на них во включенном состоянии появляется те же 220В.

Стандартная схема подключения изображена ниже. Провода подключаются винтовыми или зажимными клеммниками, в зависимости от модели.

На момент написания статьи на отечественном рынке можно встретить Wi-Fi реле Sonoff в голубых и оранжевых упаковках. Голубые — заказаны преимущественно с Китая. Оранжевые упаковки — это продукция для нашего рынка, к названию добавлены и слова «World On». Sonoff World On – это своего рода локализация прибора от компании ITEAD.

Заключение

Наш обзор подходит к концу, и мы подведём итоги. Отзывы о семействе Wi-Fi реле Sonoff по большей части положительные, как и многочисленные результаты тестирования. Однако не стоит устанавливать такие приборы в важные цепи, такие как сигнализация, видеонаблюдение и другие охранные системы.

Характеристики устройства отлично подходит для управления освещением, но, чтобы не нажить себе проблем, либо дублируйте цепь с помощью обычного выключателя, либо пользуйтесь моделями с поддержкой радио. Также хорошо эти устройства себя зарекомендовали для автоматизации полива, досветки растений и других систем, не выполняющих основополагающую роль для жизнеобеспечения и безопасности дома.

Доступные на рынке аналоги из этой ценовой категории либо не имеют такого широкого комьюнити, либо представляют собой сырые продукты в виде печатных плат.
