Материнская плата foxconn: параметры и отзывы

Ответы знатоков

Erik Bitte:

— Manufacture : Foxconn — Socket : Intel LGA775 socket — Chipset: Intel — Memory type : DDR2 SDRAM — Memory slots : X 2 — Expansion slots : 1 x AGP, — Front Side Bus : 1333 / 1066 / 800 MHz (FSB) — Main ports : SATA and IDE — Audio : On-board

dualprocessormotherboard.blogspot m/2012/05/foxconn-n15235-motherboard

Григорий Грушев:

Бери только известных производителей, ибо от матери зависит вся мощь компьютерв, асрок, креатив, гигабит, эйсус…

Red:

на хрена тебе это дерьмо ?

Михаил:

материнку из сери asus бери) ) надежнее) и кстате процессор вообше не очем из сери i3)

Иван Иванов:

Нет х*уёвско ты ищешь — dualprocessormotherboard.blogspot m/2012/05/foxconn-n15235-motherboard Выкинь её, или продай комунть за рублей 500, и купи на B75, H77 или Z77 чипсетах, и памяти 2х4ГБ 1600МГц.

Kalyan Kalyan:

нет конечно, старьё ещё то

Илья Степанов:

Вот такая у меня и валяется. Была куплена примерно в 2007 году и еще тогда считалась урезанной бюджетной) Даже еслиб сокеты и подошли — это как на советский запорожец приляпать дорогой спойлер, как забивать гвозди айфоном, в деревенский гнилой сарай повесить плазму) не по Сеньке шапка)

Димонька:

У меня такая же материнка, ей лет 5 и работает до сих пор. Но уже пришло время прикупить себе нормальный короб

eldar allahverdiyev:

u mena do six por rabotaet

Sayuri:

проц конечно этот не тянет, но мать жевучей всяких асусов и гигабитов, работает до сих пор, тянет четырёхядерник на 775 сокете, стоит более менее видео, фору даст любому современному бюджетнику

Компьютерщик Павел:

foxconn n15235 — Foxconn G31MXP

Socket LGA775Поддерживаемые процессорыIntel Core2 Quad/Core2 Duo/Pentium Dual-Core/Celeron Dual-core/Celeron

Материнка Foxconn G31MXP поддерживает всю линейку LGA775 процессоров. В том числе 8xxx и 9XXX ряд

Печкин:

Уточни параметры. У меня тоже foxconn n15235 две шт. Одна как на фото g31 с 4 слотами ddr2, а вторая g41 ddr3 с двумя слотами памяти и обе поддерживают процессоры lga775

Sergey:

к ней подходит DDR 2

Александр Иванишин:

Ruslan Ruslaniczzzz:

Память: Двухканальная DDR2 800/667/533 x 2 DIMMs, Max 4GB

алекс:

а смысл покупать-дукупать плашки к ддр2?мате5ринку меняй. поддерживает модули одного типа ОП. Это «ДДР2-667» и «ДДР2-800».Максимальный размер памяти, который поддерживается платой – 4Гб. самый простой способ вынуть плашку и идти сней в магазин-мне такую же только побольше обьемом, частотой и т. п

павел нехорошев:

не глумите башку людям у меня со дня покупки стояла на ней ддр-3 1333 мгц, 4 гб двумя планками думаю что и больший обьём по ддр-3 пойдёт например 2 по 4 гб…

Ирина Бережная:

че за тупняк тут? у меня стоит kingston DDR3 4Gb 1333Mhz. При желании можно еще одну такую воткнуть. Главное частота чтобы совпадала, если не будет совпадать — все равно будет работать, но на наименьшей частоте. Больше 8 гб в сумме смысла ставить на эту мать нет. Хотя можно до 16.

Support Intel LGA1155 Sandybridge & Ivy Bridge series CPU VGA display interface Dual channel DDR3 memory up to 16GB

foxconn /products/mb/intel/h61mxe-k/

Поддерживаемая память и подключаемые интерфейсы

Характеристики Foxconn n15235 поражают и по сей день, так как она обладает набором интерфейса далеко не малопроизводительной системы. Итак, наличие слота PCI Express 16Х позволяет подключить к материнской плате дискретную видеокарту, чтобы не только улучшить качество изображения, но и запустить компьютерные игры.

Также на плате находится два разъема PS/2, которые рассчитаны на подключение клавиатуры и мыши. Четыре выхода формата USB 2.0, которые позволяют переносить данные с накопителя и на него, не используя привод. Для сетевого подключения реализован разъем RJ-45 и три аудиовыхода для подключения соответствующего оборудования.

Что касается характеристик Foxconn n15235 по оперативной памяти, то данная материнская плата содержит два слота для размещения планок ОЗУ. Формат поддерживаемой оперативной памяти — DDR2, а допустимый максимум объема памяти — 8 гигабайт. n15235 может поддерживать частоту оперативной памяти до 800 мегагерц, однако рабочая частота планки редко бывает выше 500 мегагерц.

Особенностью материнской платы Foxconn N15235, разработанной для достаточно мощных компьютеров конца 2000-х годов, является поддержка процессоров различной производительности и поддержка установки 8 Гб .

Такие параметры прилично смотрелись ещё несколько лет назад – хотя и сейчас возможностей платы хватит и для работы с любыми офисными приложениями, и для запуска (выпущенных до 2010–2011 гг.).

Cодержание:

Как подключить материнку к корпусу

Перед тем, как подключить материнку к корпусу, давайте проясним, что под этим выражением подразумевается соединение её с передней панелью – то есть, это кнопки старта, рестарта, динамика (если есть) и индикаторные светодиоды.

Среди всех рассмотренных выше аспектов эта мелочь является самой сложной, наверное, для многих, и какую-либо общую инструкцию о том, как подключить материнку к корпусу, я не дам, так как везде всё по-разному.

Перед тем, как подключить к материнке провода от светодиодов и кнопок панели, обратите внимание на их разъёмы, там должны маркировки, как показано на рисунке выше. Затем вам следует обратиться к инструкции подключения именно вашей платы, и подключить эти несколько проводов так, как там будет написано

Или же соответствующие обозначения будут указанны на самой плате.

На этом всё. Скажу ещё лишь, то если у вас Floppy дисковод и материнка поддерживает его подключение, то подключите его с помощью шлейфа, похожего она IDE ATA. Однако в плате, которую мы разбирали, нет такого разъёма, и его нет во всех современных платах.

Поддержка памяти

Немного устаревшая компоновка разъёмов и портов платы включает только два слота для планок памяти.

Ещё одна причина такого ограничения возможностей расширения заключается в форм-факторе microATX, предусматривающем экономию места.

В каждый из слотов можно установить размером до 2 Гб.

Тип памяти – DDR2, поддерживаемые частоты – от 400 до 800 МГц.

Таким образом, максимальное значение ОЗУ составляет 4 Гб
– слишком мало для геймерского ПК 2010-х годов, но более чем достаточно для игр прошлого десятилетия и рабочих приложений. на 2 Гб и процессором с 2 или 4 ядрами «материнка» позволяла запускать на средних настройках такие игры как «CS:GO»
, «Need for Speed: Hot Pursuit»
или «Gothic 3»
.

Справляется плата и с запуском более современной версии знаменитой серии «TES V: Skyrim»
(2011).

Более того, с той же 2-гигабайтной видеопамятью компьютер с запустит даже третью часть игры «Crysis»
, считающейся одной из самых требовательных к ресурсам в начале 2010-х годов.

Хотя настройки будут далеки от максимальных, а процессор желательно выбирать четырёхъядерный – чип с одним ядром с поставленной задачей не справится.

Рис. 6. Системный блок с N15235.

Можно собрать на базе такой платы и недорогой компьютер для выполнения ряда несложных задач.

Например, для работы с , и даже непрофессиональной обработки фотографий и видео.

Так, для веб-сёрфинга и просмотра фильмов в качестве 480р–720р вполне хватит ПК с 1–2 Гб ОЗУ и не слишком мощной видеокартой, для воспроизведения видео в FullHD можно установить процессор с 2–4 ядрами и 4 Гб памяти.

Следует знать:
Рассчитывая смотреть видео или запускать игры в максимально возможном качестве, желательно учесть, что формат 1920х1080 поддерживается далеко не всеми мониторами – только устройствами с диагональю не меньше 22».

На сборку персональных компьютеров различного уровня сложности в рамках вычислительной платформы LGA775 была нацелена системная плата Foxconn N15235. Характеристики данного компонента ЭВМ указывали на его универсальность и многофункциональность. Именно об этом устройстве и пойдет речь в данном материале.

Конструкция платы

 Формат материнской платы – microATX (9,6х8,0»), что позволяет устанавливать её в достаточно компактные системные блоки.

Хотя, в отличие от большинства других устройств такого размера, в комплекте с этой моделью не идёт встроенная графика. А её конструкция выглядит следующим образом:

• в средней части верхней половины платы располагается разъём LGA 775, в который устанавливается процессор;
• с левой стороны располагается электроснабжение чипа, состоящее из нескольких стабилизаторов и конденсаторов;
• на краю платы, так же как и на других моделях, можно увидеть порты и разъёмы для подключения периферийных устройств.

Рис. 3. Порты на «материнке».

В правой части платы, рядом с сокетом, предусмотрены слоты для оперативной памяти (2 шт, поддержка до 2 Гб), за ним находятся разъёмы для подключения питания и накопителей IDE.

 Под разъёмом для процессора располагается северный мост, справа от него – южный.

В той же части на плате есть батарейка, порты для жёстких дисков SATA и разъёмы для подключения кнопок и других устройств с передней панели.

Поддержка памяти

Немного устаревшая компоновка разъёмов и портов платы включает только два слота для планок памяти.

Ещё одна причина такого ограничения возможностей расширения заключается в форм-факторе microATX, предусматривающем экономию места.

В каждый из слотов можно установить размером до 2 Гб.

Тип памяти – DDR2, поддерживаемые частоты – от 400 до 800 МГц.

Таким образом, максимальное значение ОЗУ составляет 4 Гб
– слишком мало для геймерского ПК 2010-х годов, но более чем достаточно для игр прошлого десятилетия и рабочих приложений. на 2 Гб и процессором с 2 или 4 ядрами «материнка» позволяла запускать на средних настройках такие игры как «CS:GO»
, «Need for Speed: Hot Pursuit»
или «Gothic 3»
.

Справляется плата и с запуском более современной версии знаменитой серии «TES V: Skyrim»
(2011).

Более того, с той же 2-гигабайтной видеопамятью компьютер с запустит даже третью часть игры «Crysis»
, считающейся одной из самых требовательных к ресурсам в начале 2010-х годов.

Хотя настройки будут далеки от максимальных, а процессор желательно выбирать четырёхъядерный – чип с одним ядром с поставленной задачей не справится.

Рис. 6. Системный блок с N15235.

Можно собрать на базе такой платы и недорогой компьютер для выполнения ряда несложных задач.

Например, для работы с , и даже непрофессиональной обработки фотографий и видео.

Так, для веб-сёрфинга и просмотра фильмов в качестве 480р–720р вполне хватит ПК с 1–2 Гб ОЗУ и не слишком мощной видеокартой, для воспроизведения видео в FullHD можно установить процессор с 2–4 ядрами и 4 Гб памяти.

Следует знать:
Рассчитывая смотреть видео или запускать игры в максимально возможном качестве, желательно учесть, что формат 1920х1080 поддерживается далеко не всеми мониторами – только устройствами с диагональю не меньше 22».

Достаточно универсальной системной платой в рамках процессорного разъема LGA775 является Foxconn N15235. Технические характеристики, перечень поддерживаемых процессоров и прочие важные особенности данного решения будут в дальнейшем детально рассмотрены. Данный компонент позволяет собирать как вычислительные системы бюджетного, начального уровня, так и премиальные, высокопроизводительные компьютеры.

Подключение периферии

Для подключения периферийных устройств к материнской плате на ней предусмотрено несколько разъёмов и портов:

• 2 PS/2, с помощью которых можно подключить клавиатуру и мышь;
• 4 USB 2.0, обеспечивающие скорость чтения и записи на флешки до 480 Мбит/с или подключение различных устройств – от манипуляторов до смартфонов;
• стандартный порт RJ-45, позволяющий подключаться к сети;
• разъёмы COM и LPT, к которым можно подключить устаревшие устройства – например, мышь или принтер;
• три порта, к которым подключаются динамики и микрофон.

По этому списку можно понять, что возможности для подключения периферии у Foxconn N15235 практически не уступают современным платам.

Более того, к её разъёмам и портам можно подключать даже такие устаревшие устройства, работу с которыми не поддерживает новое оборудование.

 Не хватает разве что порта USB 3.0 с высокой скоростью передачи данных, тогда как разъём HDMI компьютер с такой платой может получить после установки видеокарты.

Лучшие ответы

бЮЯЪ оСОЙХМ:

G31M-S foxconn /products/mb/intel/g31m-s/

775xeon /spisok-materinskix-plat-podderzhivayushhix-processor-intel-xeon/Foxconn G31M Поддержка LGA 775 CPUs Q9650, Q6700, Q6600 (все степинги)Совместима с XEON (В пределах FSB и TDP) Все

BIOS G31M-S и G31M одинаковый catalog.xdrv /bios_firmware/mainboards/companies/foxconn/models/g31m-s/

с надписью N15235 есть разные платы, в том числе и под AMDFoxconn n15235 (m61pmv) ,socкet Am-2Winfast N15235 (Foxconn 6100M2MA-RS2H) AM2

виктор кутунин:

ага если у нее сокет 775

Vova Kotov:

да. От чипсета зависит. В некоторых G31 и G41. для 41 поддержка всех процессоров (ССЫЛКА: foxconnchannel m/ProductDetail.aspx?T=Motherboard&U=en-us0000487&Language=en-us ), но они у всех такие же. Пишите название чипа полностью, тогда можно получить подробную информацию на всю материнку.

Пламен Пеевски:

h ttp f oxconn /products/mb/intel/G31MXP/если это она то да

Бродяга:

ну судя по описанию вроде держит квады, она на 31 чипсете foxc onn /products/mb/intel/g31mxp/

да, держит s market.yandex /product/7314768/spec?hid=91020&track=tabs

Производитель модели

Тайваньская компания Foxconn относится к самым известным производителям материнских плат.

Хотя в ассортименте её продукции можно найти не только эти устройства, но и видеокарты, планки оперативной памяти и даже смартфоны.

 Большая часть электроники производится в Китае, хотя заводы компании располагаются и на территории Европы, и в США.

Производитель занимается выпуском гаджетов и комплектующих для Apple, Gigabyte, Asus и MSI.

А в 2000-х годах в списке продукции Foxconn были даже игровые консоли PlayStation 2.

Наличие серьёзного опыта в области производства и сборки электронных устройств позволяет компании выпускать и собственные модели – в том числе, и платы Foxconn N15235 с популярным раньше сокетом LGA 775.

Рис. 2. Логотип компании Foxconn.

Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Далее возможны 2 варианта развития ситуации.

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.

Полярность + и — при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Инструкция со схемой подключения передней панели к материнской плате

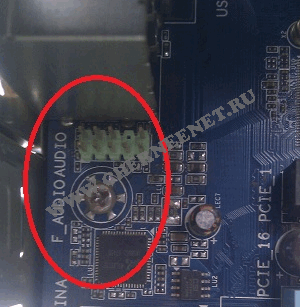

Подключение передних аудио выходов и микрофона

особенности соблюдения полярности при подключении передней папнели

Подключение передних USB входов к материнской плате

Разъемы и кабели

Разъемы и кабели

Разъемы и кабели

Александр

Сайт датирован 2018 годом, а фрагменты мам c разъёмами и др.элементами 10-летней давности ;-(

Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Оперативная память

Всего лишь модули одного типа оперативной памяти поддерживала материнская плата Foxconn N15235. Характеристики указывали на поддержку «ДДР2». Причем можно было устанавливать лишь планки «ДДР2-667» и «ДДР2-800». Предпочтительней было использовать именно последнюю модификацию ОЗУ, которая позволяла на практике получить определенный прирост быстродействия. Максимальное количество оперативной памяти, которое можно было установить в такую компьютерную систему было равно 4 Гб. Это ограничение в первую очередь накладывалось со стороны ЦПУ, которые могли максимум адресовать такое количество ОЗУ. Сам же контроллер оперативной памяти являлся ключевым компонентом северного моста чипсета. Он был двухканальным. Соответственно, использование двух планок по 512 Мб вместо 1 модуля на 1 Гб позволяло получить еще больший прирост быстродействия, который мог достигать 15 процентов.

Слоты расширения

Отличным набором слотов расширения комплектовалась материнская плата Foxconn N15235. Характеристики ее указывают на наличие таких из них:

• PCI Express 16 Х — это единственный и основной слот для установки дискретного графического ускорителя, который обрабатывает выводимые на дисплей изображения.

• Также данная системная плата оснащалась одним слотом PCI Express 1 Х. В него должны устанавливаться наиболее свежие модификации дополнительных контроллеров (например, ТВ-тюнер).

• А вот для установки устаревших модификаций контроллеров этот продукт был укомплектован сразу 2 слотами расширения PCI.

Касательно слотов расширения этой платы необходимо отметить одну важную их особенность: если использовать в составе такой компьютерной системы производительную видеокарту, которая занимает сразу 2 слота расширения, то в слот PCIExpress 1 Х уже будет невозможно установить дополнительный контроллер расширения.

Цена и актуальность

Характеристики материнской платы Foxconn данной модели были действительно впечатляющими. При этом стоимость у нее была ниже, чем у прямых конкурирующих продуктов. Это привело к тому, что не так уж и редко в ПК на базе LGA 775 можно встретить такое решение. Но сейчас эта аппаратная платформа устарела морально и физически. Ее возможностей в лучшем случае будет достаточно лишь для решения задач среднего уровня сложности. А вот наиболее требовательный прикладной софт на таком аппаратном обеспечении точно не пойдет. Даже сам производитель в лице «Интел» рекомендовал владельцам таких ПК перейти на более свежие процессорные разъемы LGA 1150 или LGA 1151. Напоследок необходимо отметить, что такую системную плату вместе с процессором и кулером можно сейчас в поддержанном состоянии приобрести за 1200-1500 рублей.

Слоты расширения

Отличным набором слотов расширения комплектовалась материнская плата Foxconn N15235. Характеристики ее указывают на наличие таких из них:

PCI Express 16 Х — это единственный и основной слот для установки дискретного графического ускорителя, который обрабатывает выводимые на дисплей изображения.

Также данная системная плата оснащалась одним слотом PCI Express 1 Х. В него должны устанавливаться наиболее свежие модификации дополнительных контроллеров (например, ТВ-тюнер).

А вот для установки устаревших модификаций контроллеров этот продукт был укомплектован сразу 2 слотами расширения PCI.

Касательно слотов расширения этой платы необходимо отметить одну важную их особенность: если использовать в составе такой компьютерной системы производительную видеокарту, которая занимает сразу 2 слота расширения, то в слот PCIExpress 1 Х уже будет невозможно установить дополнительный контроллер расширения.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.

Автор статьи: Шилин Алексей

Всем привет! В этой статье я наглядно покажу как правильно подключать кнопки (POWER, RESET) и устройства передней панели (F_PANEL, F_AUDIO и F_USB). Дело не хитрое, но стоит Вашего внимания. В начале пару советов: Разберу наглядно данное дело на старенькой материнской плате от фирмы Gigabyte модель GA-945GCM-S2C. Сразу скажу — Схемы подключения рисовал исключительно для данной статьи и на конкретном примере, цвета проводов у Вас будут отличаться. Главное понять и смысл подключения и воплотить (проверить) на своём ПК.

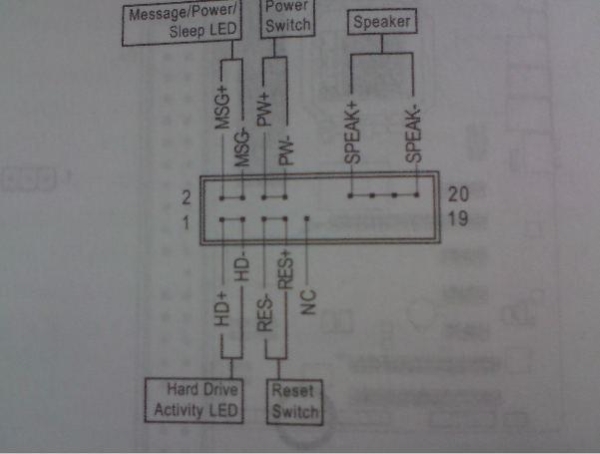

На этой картинке отображены разъёмы материнской платы для подключения коннекторов.

В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:

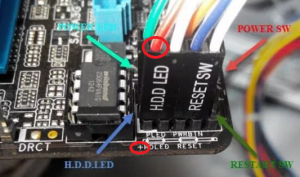

PWR_LED (три разъемчика) — индикация включенного компьютера;

+PW- (PWRSW) — кнопка включения питания ПК;

-RES+ (RESET) — кнопка для перезагрузки ПК;

+HD- (IDE_LED, HDD_LED) — светодиод обращения к жесткому диску;

+SPEAK- (SPEAKER) — тот самый сигнал(ы), который издаёт компьютер при включении, если обнаружена ошибка.

Коннекторы выглядят так (см. скрины)

К каждому коннектрору подходят два провода:

POWER LED (зеленый, белый);

H.D.D. LED (желтый, белый);

POWER SW (черный, белый);

RESET SW (оранжевый, белый);

SPEAKER (черный, красный).

В данном случае белые это минус «-» или Ground (земля) , а цветные «+». У коннектора SPEAKER (черный, красный) — чёрный «+», а красный «-«. Чтобы определить полярность коннекторов, достаточно его перевернуть на тыльную сторону — видим на против одного проводка маленький чёрный треугольник — это «+».

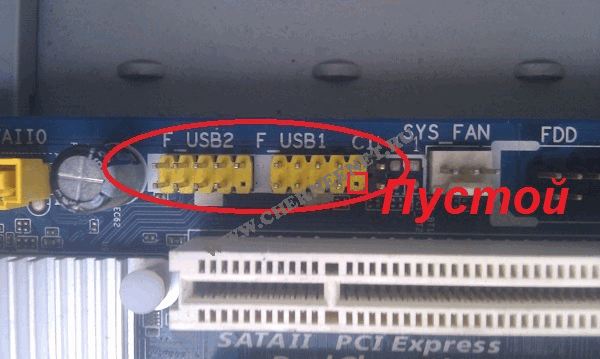

Переходим к следующему этапу, подключение передних дополнительных USB — разъёмов и картридера в разъёмы F_USB2 и F_USB1 (разницы нет, но лучше начинать по порядку). Если уже коннектор «спаянный», т.е. все проводки собраны в одну колодку — процесс значительно упрощается.

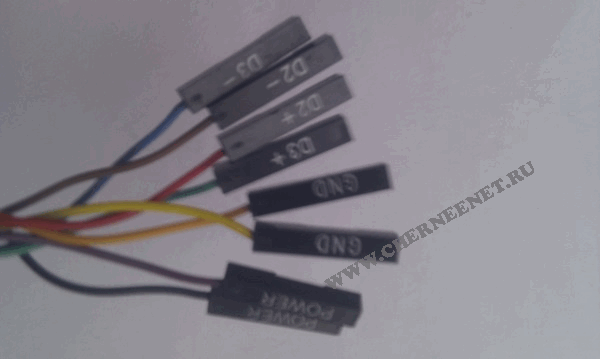

Просто подключаем этот «большой» коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)

А, вот если у Вас пучок проводов как на картинке — нарисую наглядную схемку:)

Здесь мы видим: POWER (Питание — 2 шт.), GND (Ground — «земля» 2шт.), D3+ (плюс), D3- (минус) на один порт usb и D2+ (плюс), D2- (минус) на другой порт. Как Вы уже догадались, два коннектора POWER идентичны и их можно менять местами между собой, так же как и GND. Главное не перепутать местами POWER и GND.

Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.

Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.

Вот и всё подключено

Спасибо за внимание, удачи

Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.

Черный экран windows 7 — Узнайте как избавиться от черного экрана Windows 7. Восстановление windows 7 — Как произвести восстановление системы Windows 7. Как активировать windows 7 — Как легально активировать windows 7.

Подключение материнской платы – это весьма интересно, хоть и индивидуально. Ведь разные модели могут иметь разные разъёмы, расположение разъёмов и особенности. Однако в общих чертах можно дать обобщённое руководство по подключению материнской платы, которое я приведу ниже.

В данной статье приведу инструкцию по подключению материнской платы на примере ASRock P67 Pro3. Она может отличаться по некоторым вещам от других плат, поэтому не пугайтесь, если у вас будет что-то не так, как я пишу.

Смотрите внимательно, и всё получится. А если не получился, то спрашивайте, я помогу вам.

Итак, для удобства приведу план-картинку, и будут рассказывать, что и куда подключать на материнской плате.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Расположенные на фото сверху штекеры подразумевают собой следующее:

• POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
• H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
• POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
• RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
• SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

• F_USB1/F_USB2;
• USB1/USB2;
• или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Подключение периферии

Для подключения периферийных устройств к материнской плате на ней предусмотрено несколько разъёмов и портов:

• 2 PS/2
  , с помощью которых можно подключить ;
• 4 USB 2.0
  , обеспечивающие скорость чтения и записи на флешки до 480 Мбит/с или подключение различных устройств – от манипуляторов до смартфонов;
• стандартный порт RJ-45
  , позволяющий подключаться к сети;
• разъёмы COM и LPT
  , к которым можно подключить устаревшие устройства – например, мышь или принтер;
• три порта
  , к которым подключаются динамики и микрофон.

По этому списку можно понять, что возможности для подключения периферии у Foxconn N15235 практически не уступают современным платам.

Более того, к её разъёмам и портам можно подключать даже такие устаревшие устройства, работу с которыми не поддерживает новое оборудование.

Не хватает разве что порта USB 3.0 с высокой скоростью передачи данных, тогда как компьютер с такой платой может получить после установки видеокарты.

Технические параметры

Параметры системной платы делают её универсальной.

В зависимости от установленных на устройстве деталей, с его помощью можно собирать бюджетные компьютеры для офисов или геймерские модели среднего уровня.

Платы Foxconn N15235 покупают на вторичном рынке для самостоятельной сборки ПК или уже в комплекте с системным блоком.

 Одним из главных факторов, обеспечивающих универсальность модели, является её комплектация чипсетом G31 марки Intel.

Это же техническое решение обеспечило доступную стоимость платы даже в самом начале выпуска.

Сейчас её можно купить за почти символическую цену.

Слоты расширения

На плате можно увидеть несколько слотов, в которые устанавливаются дополнительные устройства.

В том числе, графические, звуковые и сетевые платы.

Из-за того что встроенной графики у материнской платы нет, в слоте PCI Ех rev. 16Х обязательно должна быть установлена видеокарта.

Для такого устройства вполне подойдут модели с 512–1024 Мб GDDR3.

 Наличие ещё одного слота, PCI Express rev. 16Х, даёт возможность расширить функционал Foxconn N15235 с помощью ТВ-тюнера, сетевого адаптера или ещё одной платы с дополнительными портами.

А три старых PCI-слота позволяют устанавливать устаревшие виды контроллеров.

Рис. 5. Слоты PCI на N15235.

Короткая справка о компании Foxconn

Сборка различных электронных устройств под заказ — это основная специализация компании Foxconn. Материнские платы, графические адаптеры, модули памяти, смартфоны, мобильные телефоны — это далеко не полный перечень оборудования, которое изготавливаются на производственных мощностях этой компании. Причем в списке клиентов Foxconn есть и Apple, и «Асус», и «Гигабайт», и MSI. Имея такие богатые возможности по сборке и тестированию производимого оборудования, данная компания решила расширить сферы ведения своего бизнеса. Так появилась серия материнских плат под брендом Foxconn. Одной из них и является N15235.

Выводы

Низкая стоимость и функциональность платы N15235 позволяют ей до сих пор продаваться на рынке – хотя уже и на вторичном.

Эти же преимущества были основными для модели и несколько лет назад.

Обладателю системного блока, на котором уже установлена Foxconn N15235, стоит рассмотреть несколько вариантов использования компьютера:

• первый, самый популярный среди геймеров – замена устройства более новой платой или сразу блоком в сборке;
• второй, для пользователей, которые не могут позволить себе покупку дорогого современного ПК – установка максимального количества памяти и лучшей видеокарты из возможных вариантов (до 4 Гб);
• третий, для любителей «золотой середины» – старый компьютер можно использовать в качестве дополнительного устройства. Например, как мультимедиацентр.

Сейчас покупать такую «материнку» имеет смысл только для работы.

Разница в цене с платами, имеющими намного больший запас по расширению ОЗУ и комплектации разъёмами, не такая большая, чтобы экономить на компьютере, который хотя бы иногда будет использоваться для игр.

Видео:

8.3 Рейтинг

Что в итоге

Низкая стоимость и функциональность платы N15235 позволяют ей до сих пор продаваться на рынке – хотя уже и на вторичном. Эти же преимущества были основными для модели и несколько лет назад.

Стоимость

9

Характеристики

8

Отзывы

8

Заключение

В рамках этого обзорного материала рассмотрена системная плата модели Foxconn N15235. Характеристики ее приведены, даны рекомендации относительно использования. Каких-либо существенных минусов у этого решения нет. К условным недостаткам можно лишь отнести то, что вычислительная платформа, которая лежит в ее основе, устарела. Но это закономерно по той причине, что сокет LGA775 дебютировал в продаже более 10 лет назад.

Материнская плата Foxconn n15235 появилась на рынке в 2008 году, когда набирал популярность сокет 775. Как и у многих материнских плат, у Foxconn n15235 в характеристиках есть свои уникальные особенности, которые будут продемонстрированы далее.
