Тв-бокс x96 max plus

Технические характеристики

Операционная система	Android 9
Процессор	Amlogic S905X3, Cortex-A55
Графический процессор	ARM G31 MP2
Оперативная память	DDR3 2/4 GB
Встроенная память	16/32/64 GB
WI-FI	2.4G/2.4G + 5G
LAN	100M/1000M
Bluetooth	4.1
Порты	1 x USB 3.0, 1 x USB 2.0 HDMI, AV-порт 3,5 мм, Micro SD слот, ИК-порт, SPDIF, LAN
Видео кодеки	-Amlogic Video Engine (AVE) с выделенными аппаратными декодерами и кодировщиками -Поддержка мульти-видео декодера до 4x 1080 P 60fps -Декодирование видео/изображения -Профиль VP9-2 до 8 K x 4 K 24 fps -H.265 HEVC MP-10 L5.1 до 8 K x 4 K 24 fps -AVS2-P2 профиль до 8 K x 4 K 24 fps -H.264 AVC HP L5.1 до 4 K x 2 K 30fps -MPEG-4 ASP L5 до 1080 P 60 кадров в секунду (ISO-14496) -WMV/VC-1 SP/MP/AP до 1080 P 60fps -AVS-P16 (AVS +)/AVS-P2 JiZhun профиль до 1080 P 60fps -MPEG-2 МП/HL до 1080 P 60 кадров в секунду (ISO-13818) -MPEG-1 МП/HL до 1080 P 60 кадров в секунду (ISO-11172) -RealVideo 8/9/10 до 1080 P 60fps -Декодирование неограниченного разрешения пикселей MJPEG и JPEG (ISO/IEC-10918) -Поддержка эффектов JPEG thumbnail, scaling, rotation и transition -Поддерживает *. mkv, *. wmv *. mpg, *. mpeg, *. dat, *. avi, *. mov *. iso, *. mp4, *. rm и *. jpg форматов файлов
Питание	5 в

Включение. Меню

ТВ-приставка H96 MAX X3, как и большинство ТВ-боксов, не имеет кнопки включения на корпусе, поэтому она включается сразу при подсоединении кабеля питания. Перевести ее в режим сна или выключить можно кнопкой на пульте.

Первое включение занимает немного больше времени, при этом запускается мастер первоначальных настроек. Тут предлагается выбрать язык системы (русский и украинский присутствуют), настроить параметры экрана и сетевое подключение по WiFi.

После этого попадаем в главное меню интерфейса, выполненного в минималистическом стиле с ярлыками в виде больших цветных плиток. Верхняя строка уведомлений и нижняя навигационная панель отсутствует. В верхнем левом углу находятся маленькие иконки – индикаторы статуса сетевых и локальных подключений а также иконка чистильщика памяти. По середине находятся крупные ярлыки для доступа к YouTube, Google Play, браузеру, медиацентру, меню приложений, меню настроек и файловому менеджеру. В нижнем ряду расположены небольшие иконки для добавления избранных приложений. Что либо изменить или добавить на рабочий стол, кроме избранных приложений – нельзя. В целом, рабочий стол главного меню смотрится симпатично и довольно удобен в использовании.

Внешний вид

Приставка выполнена в плоском круглом корпусе с красивой наклейкой сверху. Корпус пластиковый глянцевый, цветная наклейка покрыта защитной транспортировочной пленкой.

Корпус приставки дополнен дисплеем, на котором отображается режим работы приставки (от LAN, либо от WiFi), а также показывается точное время, которое приставка берет из интернета. Яркость дисплея средняя, в темноте не слепит.

Сзади корпуса на боковой грани равномерно расположены следующие порты:

• • Слот для карт памяти формата MicroSD. Поддерживаются карты памяти до 64 Гб.
  • Порт питания DC для подключения блока питания.
  • Оптический аудиовыход SPDIF – для подключения качественной аудиосистемы (ресиверов или усилителей).
  • Аналоговый порт AV для вывода аналогового звука на усилитель или подключения приставки к старым телевизорам без HDMI через переходник типа “Тюльпаны”.

• Порт HDMI 2.1 – для подключения приставки к новым телевизорам. Данная версия поддерживает 4к в 60 FPS с динамическим HDR
• Порт Lan – для подключения приставки к Интернету, с пропускной способностью до 1 гигабита
• Порт USB 2.0 – для подключения периферии
• Порт USB 3.0 – более высокоскоростной порт, который рациональнее использовать для подключения внешних накопителей.

Снизу приставки находится пластиковая крышка с вентиляционными дифузорами. Какие либо резиновые ножки – отсутствуют, из-за чего приставка плохо держится на гладкой поверхности.

Система. Тестирование

TV Box H96 MAX X3 работает под управлением ОС Android 9.0, версия ядра 4.9.113, номер версии прошивки PPR1.180610.011.

Приставка поддерживает обновление прошивки “по воздуху” – OTA-обновления. На данный момент – обновлений нет.

Информация из приложения AIDA64 – используемые компоненты системы и их спецификации. TV Box оснащен четырехъядерным процессором Amlogic S905X3 с энергоэффективными ядрами ARM Cortex-A55 с тактовой частотой до 1,9 ГГц и графическим процессором Mali-G31 MP2 с поддержкой OpenGL ES 3.2, Vulkan 1.0 и OpenCL 2.0 с частотой процессора от 100 МГц до 1,8 ГГц. По сравнению в предыдущей версией процессора Amlogic S905X2 – в X3 используются более производительные и энергоэффективные ядра ARM Cortex A55 против Cortex А53 у S905X2 а также наличие модуля нейронной обработки (NPU)/ускорителя нейронных сетей (NNA), который обеспечивает лучшую поддержку и обработку голосовых команд. В Amlogic S905X3 усовершенствована система управления L1 и L2 кешем, обновлен в движок NEON / FPU и применены инструкции ARMv8.2.

Приставка оснащена оперативной памятью объемом 4 Гб, хранилищем на 32 Гб, которое можно расширить до 64 ГБ с помощью карты MicroSD. Изначально, пользователю доступно около 24 Гб хранилища.

Скорость работы оперативной памяти 2651,74 MB/s, встроенной – чтение 40,11 MB/s и запись 39,28 MB/s. Скорость с USB носителя – чтение 40,41 MB/s и запись 38,98 MB/s. Это нормальные показатели, характерные для моделей бюджетного класса.

Система имеет root-доступ, что позволяет, например, активировать функцию AFR с помощью дополнения AFRd (Automatic Framerate Daemon).

Из синтетических тестов производительности ограничимся бенчмарком AnTuTu, который выдал 70074 баллов, что достаточно не плохо и сравнимо с результатами у других приставок с данным чипсетом.

Bonsai Benchmark показал результат – 2892 баллов при 41,3 кадров в сек. Результат несколько меньший, чем у тестированных нами приставок с SoC Amlogic S905X2.

Воспроизведение видео

Согласно спецификации Amlogic S905X3 с графическим процессором Mali-G31 MP2 “Dvalin” поддерживает декодирование следующих форматов видео:

• VP9 Profile-2 до 4Kx2K @ 60 к/с
• H.265 HEVC MP-10 @ L5.1 до 4Kx2K до 60 к/с
• Профиль AVS2-P2 до 4Kx2K до 60 к/с
• H.264 AVC HP @ L5.1 до 4Kx2K до 30 к/с
• MPEG-4 ASP @ L5, WMV / VC-1, профиль JiZhun AVS-R16 / AVS-R2, MPEG-2, MPEG-1 и RealVideo 8/9/10 — 1080 до 60 к/с

Тест Antutu Video показал, что приставка может воспроизвести практически все форматы и всего два не поддерживаемых. По поводу заявленной поддержки 8К – файл «Timelapse Fulldome 8K Master.mov» (8256 х 6192 @ 24 к/c) – ТВ-бокс не смог воспроизвести.

Медиа возможности ТВ-приставки H96 MAX X3 с процессором Amlogic S905X3 схожи с возможностями моделей с SoC Amlogic S905X2. Приставка без проблем воспроизводит большинство тестовых UHD BDRip, BDRip, BD Remux файлов, разнообразных форматов.

Все видео были воспроизведены без каких либо проблем с изображением или звуком. Без проблем приставка воспроизводит видео с разрешением 480p, 720p и 1080p (24fps, 30fps, 60fps), а также 4K видео с 60fps с различными видео кодеками, такими как H.264 , H.265 , MPEG2, MPEG4.

Как уже было сказано, штатное приложение Youtube без проблем проигрывает 4K видео.

TV Box в тандеме с проектором

В целом ничего плохого в подобной тенденции нет

Однако, при выборе проектора, в комплект которого входит TV Box необходимо уделять повышенное внимание характеристикам именно проектора. Так как нет смысла покупать устаревшую модель, переплачивая за идущий в комплекте современный TV Box

Также следует понимать для чего вам необходим TV Box, так как большинство современных проекторов имеют собственную встроенную операционную систему, а также поддерживают подключение, как к стационарному ПК, так и к ноутбуку или смартфону, через HDMI, VGA, либо беспроводную связь. Если же для вас удобен вариант иметь отдельный TV Box, с поддержкой стриминговых сервисов и выходом в интернет, то Android TV Box H96 MAX действительно очень неплохое и доступное решение, в том числе и в тандеме с проектором. Как можно видеть на примере Wzatco C2 или Vivicine M20, многим подобный союз пришелся по душе.

— Низкая стоимость;

— Мультиформатность.

Минусы

— Высокая температура устройства при воспроизведении контента;

— Относительно невысокая производительность процессора.

Внутреннее устройство

Приставка разбирается довольно легко, нижняя крышка держится исключительно на защелках и без проблем извлекается с помощью пластикового медиатора. Плата приставки расположена процессором вверх и держится на трех шурупах. К верхней крышке приклеена WIFI-антенна, которая припаяна к плате через короткий кабель. За разъемом AV находится кнопка сброса, которую можно нажать, вставив в разъем тонкий не металлический предмет, на подобии спички или зубочистки.

Процессор Amlogic S905X3 охлаждается с помощью алюминиевого радиатора, приклеенного к чипу специальным двухсторонним скотчем. Как покажет дальнейшее тестирование, проблем с перегревом процессора нет, радиатор справляется со своей задачей полностью.

Элементы электронной защиты портов USB и HDMI присутствуют, хотя на платах от других производителей данной модели их может и не быть. Поэтому нужно всегда соблюдать правила подключения приставок – подсоединять кабель HDMI только к обесточенной приставке.

На плате применены следующие основные элементы:

• RAM – используются 8 чипов от Micron тип D9PQL расположенных с двух сторон платы.
• ROM – качестве хранилища используется чип SK hynix на 32 ГБ.
• LAN – Сетевой контроллер Realtek RTL8211F 1Gb
• WIFI – используется неизвестный чип HK523F

В целом, плата собрана аккуратно, пайка чистая, без следов флюса, разъемы держатся хорошо.

Дополнительные фото платы

Меню настроек

Меню настроек состоит из нескольких подменю: Общие настройки, Настройки устройства и Droid Settings.

В главном меню настроек можно настроить основные параметры системы – сеть, добавить аккаунты, управлять приложениями и подключением беспроводных устройств по Bluetooth. Данный раздел меню полностью переведено на русский язык.

Из Общих настроек можно перейти в Настройки устройства, которые предлагают настроить параметры звука, языка, Bluetooth, Заставки, Местоположения, Безопасности или сделать сброс настроек.

В Droid Settings находятся более тонкие настройки. Данный раздел не переведен на русский язык но все настройки в принципе интуитивно понятны.

Здесь можно настроить многие параметры изображения, такие как разрешение и размер картинки, параметры вывода звука. Приставка поддерживает разрешение от 480р-60Гц до 4К2К-60Гц, а также 4К2К-smpte, то есть полноценное 4К, естественно, при подключении соответствующего телевизора. В настройках звука можно выбрать тип вывода аудио: PCM, SPDIF или автоматический выбор. Доступны автоматический и ручной выбор поддерживаемых форматов аудио, а также сквозная передача сигналов pass through, то есть прямой проброс многоканального аудио на ресивер, без декодирования. В разделе CEC Control – управление приставкой используя пульт ТВ и наоборот по HDMI. В разделе Powerkey definition можно настроить действие по нажатию кнопки включения на пульте: активация режима сна, отключение или перезагрузка.

Из меню настроек Droid Settings можно перейти также и в классическое (мобильное) меню настроек, которое, в основном, дублирует ранее приведенные настройки.

Комплектация

Приставка поставляется со стандартным набором аксессуаров:

• Пульт ДУ
• Блок питания на 5В
• Кабель HDMI
• Инструкция пользователя

Пульт дистанционного управления маленький и легкий, содержит минимальное количество кнопок и соответственно поддерживает только основные функции. Это включение/выключение приставки (или сон), доступ в меню, выход на главное меню, перемещение по меню с помощью круглой клавиши со стрелками, отмена, управление громкостью и режим управления курсором. Функции аэромыши и встроенного микрофона здесь нет.

Питается пульт ДУ от двух элементов типа ААА, которые необходимо приобрести отдельно, в комплекте их нет.

Блок питания бюджетный, выходное напряжение 5В ток до 2А. В работе проблем с блоком питания не возникает, работает без перегрева, позволяет подключать к приставке дополнительное оборудование, например, внешние HDD диски.

Бюджетность блока питания подтвердилась при его разборке, на плате отсутствуют некоторые элементы стабилизации напряжения и предохранитель.

Прошивка TV приставки x96 mini на Amlogic без USB или SD карты

Теперь можно переходить к основному акту Марлезонского балета по прошивке x96 Mini. Для этого:

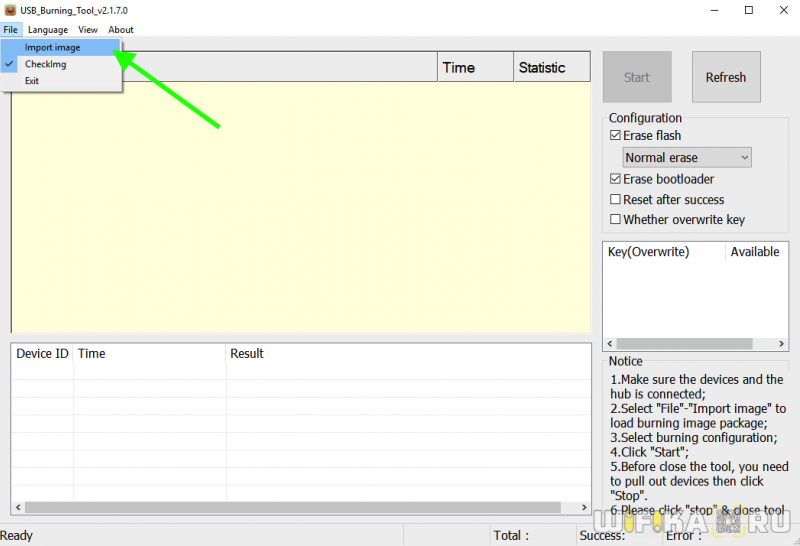

Запускаем программу Amlogic USB Burning Tool и открываем в меню «File» — «Import Image»

Далее выбираем файл с прошивкой (с расширением IMG)

И ждем некоторое время, пока он импортируется

После завершения обратите внимание, что напротив пунктов «Reset after success» и «Whether overwrite keys» сняты флажки. Иначе вся информация на приставке, в том числе ее MAC адрес, поменяются

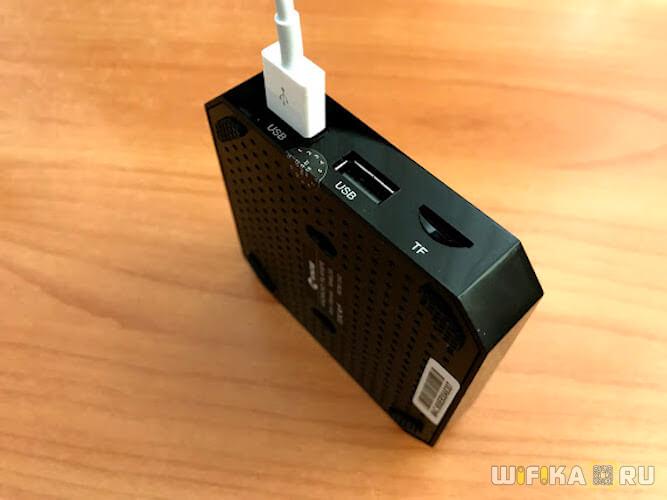

Теперь, наконец, берем саму приставку и подключаем к ней USB кабель в порт белого цвета — это важно. Основной шнур питания с адаптером вставлять в розетку не нужно!

Далее на ней нужно снять верхнюю крышку и при помощи спички нажать на кнопку сброса, которая расположена сразу за разъемом «AV».

С зажатой кнопкой подключаем ТВ приставку свободным концом USB провода в разъем на компьютере. Как только она определится в программе как «HUB2_1», можно отпускать кнопку.

Теперь выделяем строку с названием приставки в USB Burning и жмем на «Start». По завершении появится надпись об успешной прошивке.

В случае появления ошибки, не вынимая USB шнура из компьютера, подключите в качестве дополнительного питания адаптер, который идет в комплекте. После чего еще раз нажмите на кнопку «Старт» — в этот раз все должно закончиться успешно. После чего можно наслаждаться новым интерфейсом ТВ приставки и возможностями альтернативной прошивки для x96 Mini.

Не помогло

Особенности X96 Max Plus

ТВ приставка X96 Max Plus является обновлённой версией модели X96 Max. ТВ бокс получил новый чипсет Amlogic S905X3  на базе процессора ARM Cortex-A55.

Процессор AMlogic S905X3 с четырьмя ядрами ARM Cortex-A55 и графическим процессором ARM G31 MP2 обеспечивает хорошую производительность, достаточную для комфортного выполнения всех современных задач.

Стоит отметить, что новая модель получила память предыдущего поколения DDR3, в то время как X96 Max имеет память DDR4.

Тв-бокс X96 Max Plus имеет три версии:

• 2GB/16GB, Wi-Fi 2.4G, LAN 100M (без Bluetooth)
• 4GB/32GB, Wi-Fi 2.4G + 5G, BT4.1, LAN 1000M
• 4GB/64GB, Wi-Fi 2.4G + 5G, BT4.1, LAN 1000M

Версии отличаются количеством оперативной и внутренней памяти, типом Wi-Fi, скоростью LAN и наличием Bluetooth.

Работает тв приставка на той же оболочке под управление Android 9, что и X96 Max.

Основные характеристики

Модель	H96 MAX
Тип	TV приставка на базе ОС Android
Версия ОС	Android 9,0
Root права	Встроенные
CPU	RK3318 Quad-Core 64bit Cortex-A53
GPU	Penta-Core Mali-450
Оперативная память	2Gb/4Gb DDR3
Встроенная память	16Gb/32Gb/64Gb
Поддержка видео форматов	AVI, TS, VOB, MKV, MOV, ISO, WMV, ASF, FLV, DAT, MPG, MPEG
Декодирование форматов	4K VP9, H.265/H.264, VC-1, MPEG-1/2/4, VP6/8
Поддержка HD	2.0a/ 4k 60 Гц
Поддержка AV	Есть
Поддержка аудио форматов	MP3, WMA, AAC, WAV, OGG, DDP, HD, FLAC, APE
Поддержка фото форматов	JPEG, BMP, GIF, PNG, TIFF
Чтение файловых систем	FAT16, FAT32, NTFS
Поддержка HDR	Есть, в том числе HLG
Беспроводная связь	WI-FI 2,4G + 5,8G + Bluetooth 4,0
Порты	TF, USB 2.0, USB 3.0, AV, HD, Ethernet, DC
LAN	10/100 стандартный RJ-45
Питание	DC 5В/2A
Сертификаты	CE, FCC, ROHS
Средняя стоимость	от 1.600 до 3.800 тыс. руб.

Нагрев

Температура процессора — очень важный показатель, от которого зависит надежность, стабильность работы и долговечность системы. С появлением SoC Amlogic S905X2-3 проблема с перегреванием процессоров практически исчезла, разработчикам удалось оптимизировать работу чипов, при которой температура не превышает средних значений. В нашем случае, температура процессора при работе приставки в штатном режиме колеблется от 50º до 65ºС. При максимальной нагрузке, тестировании или в 3D играх, температура иногда доходит до 70ºС. Это абсолютно нормальная температура.

Cpu Throttling Test по результатам стандартного 15-ти минутного теста показал, что под максимальной нагрузкой процессор не снижает частоты ядер. Производительность ядер под нагрузкой держится на максимальном уровне. Поэтому контролировать температуру процессора или модернизировать конструкцию охлаждение здесь нет никакой необходимости.

Установка программы Amlogic USB Burning Tool

Второй шаг — установка на компьютер программы Amlogic USB Burning Tool, которую мы будем использовать для прошивки ТВ приставки x96 Mini. Ее необходимо установить на компьютер.

Перед инсталляцией обязательно выберите английский язык, чтобы впоследствии не путаться с китайскими паучками в меню.

Сразу после установки программа попросит установить драйверы для ТВ приставки на базе Amlogic — выполняем это действие.

В результате всего этого на рабочем столе должно появиться два файла — ярлык от проги и файл образа с прошивкой.

Наконец, последнее и самое сложное — это найти кабель USB-A с вилками «папа-папа». Можно также воспользоваться специальным переходником, который легко купить на радиорынке.

Встроенные приложения

Меню приложений также выполнено в виде больших кнопок. Изначально, установлено довольно большое количество необходимых приложений – Галерея, Play Маркет, Chrome и Firefox, YouTube клиент, Файловый менеджер, AirScreen, Netflix и Prime video, VLC player и медиацентр KDMC.

Остальные необходимые приложения можно установить с магазина приложений Google Play. Установлена полноценная версия, доступны все программы без исключений.

Установлено два самых популярных браузера – Google Chrome и Firefox. Оба работают без замечаний, но для их полноценного использования необходимо подключить к ТВ-боксу обычную или аэромышь.

Присутствует удобный диспетчер файлов, но без доступа к сетевым папкам. С его помощью можно пультом управлять файлами, находящимися во внутренней или внешней памяти.

Установлено приложение для просмотра видео с Youtube, версия для Android TV, то есть оптимизировано для просмотра на большом экране телевизора и управления с пульта.

Работает данное приложение без замечаний, максимально доступное разрешение – 2160р 4К.

Установлен также неофициальный клон медиацентра KODI – KDMC, который также не плохо работает. Присутствуют предустановленные плагины но вы также можете доустановить любые другие из репозитория. Также как и ничто не мешает установить оригинальное приложение KODI актуальной версии из Play Маркета.

Ключевые особенности

TV Box H96 MAX неспроста заслужил свою популярность среди покупателей AliExpress, ибо за свои деньги устройство охватывает огромное количество мультимедийных задач, которые способны перекрыть потребности большинства рядовых пользователей. Но при этом не стоит забывать, что данный TV Box является крайне бюджетным решением. И у этого есть, как свои плюсы, так и минусы. К примеру, в AnTuTu процессор RK3318 набивает всего около 25.000 попугайчиков, что вполне не дурно, но для требовательных вычислительных задач не подходит. Тоже можно сказать и о видеопроцессоре Mali-450. Следовательно, если вы планировали воспроизводить тяжелые 3D игры или атаковать сервера пентагона с помощью коробочки стоимостью чуть выше стоимости пиццы, то вас ожидает разочарование.

Также из минусов стоит отметить, что в ходе тестирования устройство активно нагревается, что со временем плохо сказывается на его производительности.

Довольно качественный обзор, с распаковкой, а также разбором устройства и его тестами можно посмотреть тут:

Скорость сетевых интерфейсов

Касательно беспроводных подключений, H96 MAX X3 имеет двухдиапазонный Wi-Fi адаптер 2,4 / 5 ГГц с с внутренней антенной и Bluetooth 4.0. Поддерживается также проводное соединение с сетью Ethernet 1000 Мбит/с. У нас не возникло проблем с подключением Ethernet и WiFi к роутеру и интернету. WiFi-соединение работает стабильно и быстро. При тестировании, наш гигабитный роутер Tenda AC10 находился в пределах помещения за кирпичной перегородкой от тв-бокса, на расстоянии около 7 метров. Скорость от провайдера 100/100 Мбит/с.

При подключению к интернету по кабелю, Speedtest показывает максимальную скорость, которую дает провайдер – около 94,7 Мбит/с на закачки  и 94,2 Мбит/с на отдачу.

При подключению к интернету по Wi-Fi в диапазоне 2,4 ГГц, скорость составляет около 17,1 Мбит/с на закачки и 39,7 Мбит/с на отдачу.

При подключению к интернету по Wi-Fi в диапазоне 5 ГГц, скорость составляет около 90,6 Мбит/с на закачки и 93,7 Мбит/с на отдачу.

Максимальная же скорость, которая возможна на данном устройстве, составляет до 200 Мбит/с на WiFi 5 ГГц и до 800 Мбит/с через LAN порт. Соответственно, скорость в диапазоне 5 ГГц и Ethernet дает возможность просматривать видео в максимальном качестве до 2160P, а при подключении 2,4 ГГц – комфортно можно будет смотреть видео только в качестве до 1080Р.

По Bluetooth все совместимые устройства, например геймпад, подключаются и работают без проблем.

Итоги

Новая ТВ-приставка H96 MAX X3, несомненно, заслуживает внимания, если вы ориентируетесь на средний бюджетный ценовой диапазон – до 50$. За эти деньги вы получите мощную и стабильную ТВ-приставку с богатыми мультимедийными возможностями. Она воспроизводит практически любой доступный контент, “тянет” популярные игры и при этом не перегревается и работает без сбоев. Наличие ROOT-доступа позволяет активировать функцию автофреймрейта с помощью приложения AFRd. Обладает высокоскоростными сетевыми модулями. К недостаткам можно отнести отсутствие любимой многими шторки оповещений и навигационной панели, а также простой пульт без аэро и микрофона. Но шторку можно реализовать с помощью дополнительных приложений, а удобный пульт обычно и так покупается отдельно, например G20S. Поэтому, мы рекомендуем к приобретению модель ТВ-приставки H96 MAX X3.
