Импульсный стабилизатор на микросхеме XL4015 — Меандр — занимательная электроника

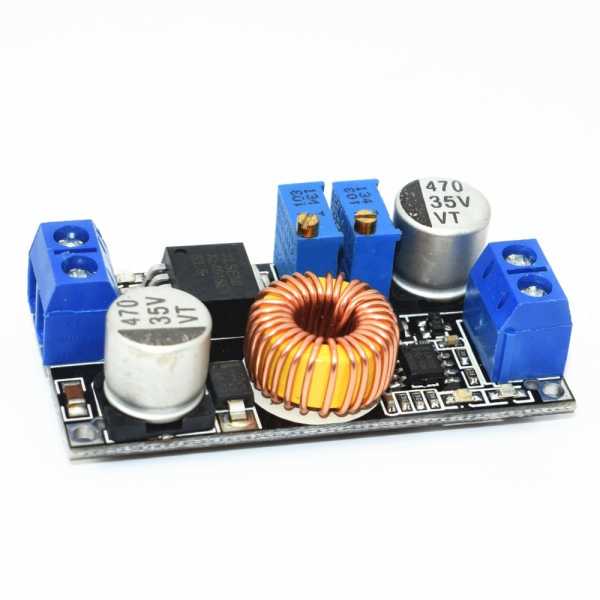

Рис. 1

Чертёж печатной платы представлен на рис. 2.

Рис. 2

Согласно спецификации изготовителя модуль имеет следующие технические характеристики:

• Входное напряжение 6-38 В постоянного тока.
• Выходное напряжение регулируемое 1.25-36 В постоянного тока.
• Выходной ток 0-5 А (регулируемый).
• Мощность в нагрузке до 75 ВА.

КПД более 96%.
Имеется встроенная защита от перегрева и короткого замыкания в нагрузке.
Размеры модуля 61.7х26.2х15 мм.
Масса 20 грамм.

Сочетание невысокой цены, малых размеров и высоких технических характеристик вызвало у автора интерес и желание экспериментально определить основные характеристики модуля.Производитель не приводит схему электрическую принципиальную, по этому её пришлось рисовать самостоятельно. Результат этой работы представлен на рис. 3.

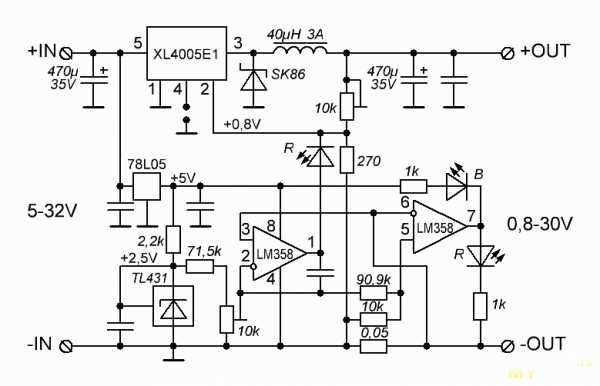

Рис. 3. Схема импульсного стабилизатора на микросхеме XL4015

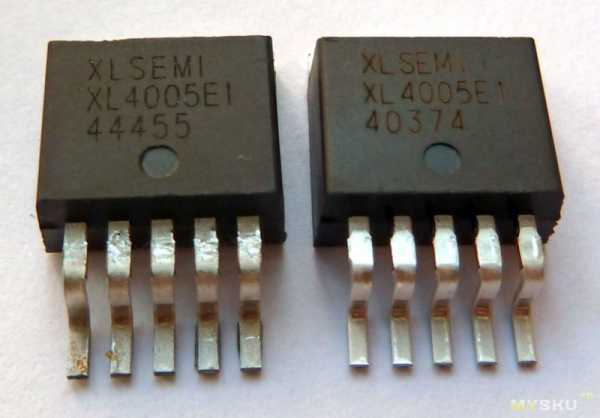

Основой устройства является микросхема DA2 XL4015, представляющая собой оригинальную китайскую разработку. Данная микросхема весьма похожа на популярную LM2596, но отличается улучшенными характеристиками. Видимо это достигается применением в качестве силового ключа мощного полевого транзистора. Описание этой микросхемы приведено в Л1.

В данном устройстве микросхема включена в полном соответствии с рекомендациями изготовителя. Переменный резистор “CV” является регулятором выходного напряжения. Цепь регулируемого ограничения выходного тока выполнена на операционном усилителе DA3.1. Этот усилитель сравнивает падение напряжения на токоизмерительном резисторе R9 с регулируемым напряжением, снимаемым с переменного резистора “CC”. С помощью этого резистора можно задать желаемый уровень ограничения тока в нагрузке стабилизатора.

Если заданное значение тока будет превышено, то на выходе усилителя появится сигнал высокого уровня, красный светодиод HL2 откроется и напряжение на входе 2 микросхемы DA2 повысится, что приведёт к снижению напряжения и тока на выходе стабилизатора. Кроме того свечение HL2 будет сигнализировать о том, что модуль работает в режиме стабилизации тока (СС). Конденсатор С5 должен обеспечивать устойчивость узла регулирования тока.

На втором операционном усилителе DA3.2 собран сигнализатор снижения тока в нагрузке до значения менее 9% от заданного максимального тока. Если ток превышает указанное значение, то светится синий светодиод HL3, в противном случае светится зелёный светодиод HL1. При зарядке литий-ионных аккумуляторов снижение зарядного тока является одним из признаков окончания зарядки.

Падение напряжения на токоизмерительном резисторе никак не компенсируется, по этому с ростом тока в нагрузке выходное напряжение стабилизатора снижается. Чтобы уменьшить данный недостаток величина токоизмерительного резистора выбрана достаточно маленькой (0.05 Ома). Из-за этого дрейф операционного усилителя DA3 может вызвать заметную нестабильность как уровня ограничения выходного тока так и уровня срабатывания сигнализатора.Испытания модуля показали, что выходное сопротивление стабилизатора в режиме стабилизации напряжения (CV) практически полностью определяется токоизмерительным резистором и составляет около 0.06 Ома.Коэффициент стабилизации напряжения около 400.Для оценки тепловыделения на вход модуля было подано напряжение 12В. На выходе было установлено напряжение 5В при нагрузке сопротивлением 2.5 Ома (ток 2А). Через 30 минут микросхема DA2, дроссель L1 и диод VD1 нагрелись до 71, 64 и 48 градусов Цельсия соответственно.

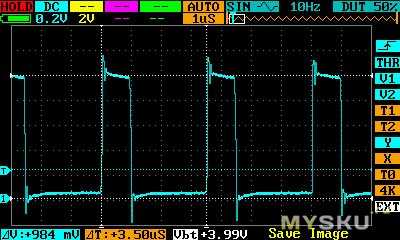

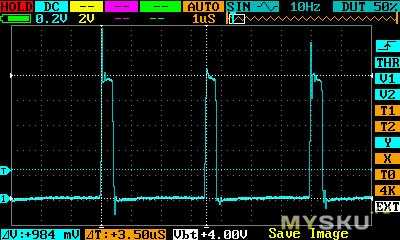

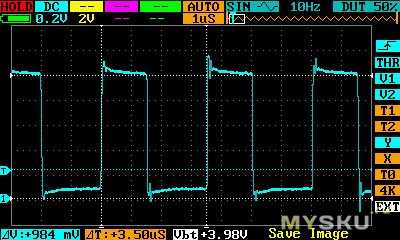

Работа в режиме стабилизации тока в нагрузке (СС) сопровождалась переходом микросхемы DA2 в режим формирования пачек импульсов. Частота следования и длительность пачек изменялись в широких пределах в зависимости от величины тока. Эффект стабилизации тока при этом имел место, но пульсации на выходе модуля существенно возрастали. Кроме того работа устройства в режиме СС сопровождалась довольно громким писком, источником которого являлся дроссель L1.Работа сигнализатора снижения тока нареканий не вызвала. Модуль успешно выдерживал короткое замыкание в нагрузке.

Таким образом модуль работоспособен как в режиме CV, так и в режиме СС, но при его использовании следует учитывать вышеописанные особенности.Данный обзор написан по результатам исследования одного экземпляра устройства, что делает полученные результаты чисто ориентировочными.По мнению автора описанный импульсный стабилизатор может быть с успехом использован, если требуется дешёвый, компактный источник питания с удовлетворительными характеристиками.

Прикрепленные файлы:

5-325_XL4015

cxem.net

XL4015 Datasheet Download — Xlsemi

Схема подключения

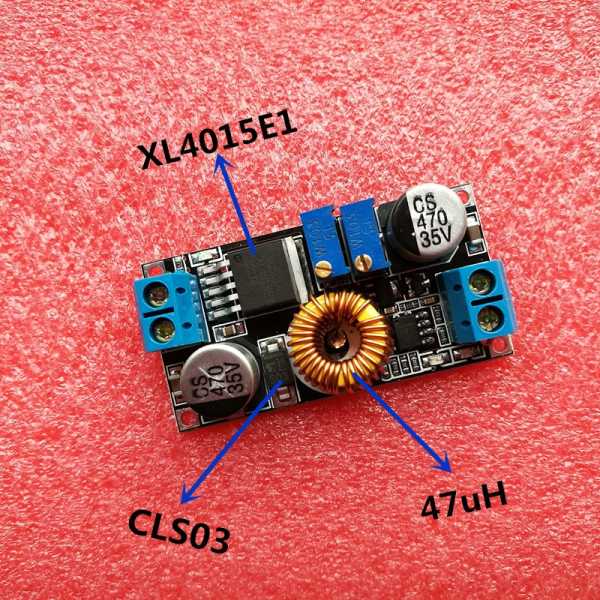

Схема включения и настройка XL4015 E1 очень простая. Модуль имеет клеммы для подачи входного и выходного напряжения. Для отражения состояния работы на плате размещены светодиоды. Более подробная информация представлена на рисунке.

Символы «E1» в маркировке микросхемы, установленной на плате, указывают на наличие безсвинцовой технологии (Pb-free) и соответствие экологическому евростандарту RoHS.

Настройка

Питающий потенциал на входе модуля всегда будет больше, чем на выходе, так как это понижающий  преобразователь. Поэтому получить напряжение на выходе больше, чем на входе используя xl4015 невозможно.

Для его увеличения напряжения (тока) необходимо вращать соответствующие ручку потенциометров, размещенных на плате, по часовой стрелке. Для уменьшения в другую сторону. Таким образом осуществляется настройка необходимых значений выходных параметров.

Дополнительный вольтампертметр

Для отображения информации о значениях напряжения и тока специально для xl4015 разработана дополнительная плата вольтамперметра. Она существенно облегчат задачу конструирования лабораторного блока питания, но к сожалению не продается отдельно.

2 в 1 XL4015 5A Регулируемый Мощность CC/CV Шаг вниз зарядки Модуль светодио дный драйвер Вольтметр Амперметр постоянный ток постоянного напряжения

2 в 1 XL4015 5A Регулируемый Мощность CC/CV Шаг вниз зарядки Модуль светодио дный драйвер Вольтметр Амперметр постоянный ток постоянного напряжения

Оказалось, что кроме обычных режимов CV (стабилизация напряжения) и CC (стабилизация тока) ещё есть режим RC(уменьшение тока). Причём RC — реализуется малопонятным образом, похоже по внутреннему сопротивлению нагрузки. Модуль предназначен для работы с нелинейными нагрузками типа аккумуляторов, светодиодов и т.д. НЕ предназначен для работы в качестве лабораторного блока питания, от слова совсем. Настраивается БЕЗ нагрузки. Сначала устанавливаетсямаксимальное выходное напряжение, потом — к.з. на выходе и максимальный ток. После подключения нагрузки, на выходе, в большинстве случаев, будут промежуточные значения тока и напряжения, меняющиеся со временем (режим RC).О грустном. Силовая плата, в принципе, ничё так. «Но есть НЮАНС» (кто понимает). Даже два: все 3 СИДа индикации режимов одного цвета — красные — фиг запомнишь где что; самая нагревающаяся деталь при токах более 1А — дроссель! Намотан проводом диаметром 0,70мм по изоляции, так что максимум на что он рассчитан — это 2.2А.
Плата рабочая, вольтметр малость врет:) Надо смотреть как его полечить. Покупал этот набор за индикаторы, отдельно не где не видел таких плат — чтобы продавали. Про остальные косяки и недостатки читайте ниже кто раньше купил. XL4015 — хоть и пишут в Datasheet что она сможет 5A отдать, но с хорошим охлаждением кристалла.Упаковка — что надо,все продавцы так бы упаковали покупки. Продавцуспасибо.

Ленивый доставки также я не в состоянии регулировать volatage. От veriable конденсаторы.
Привет спасибо большое за товары в соответствии с описанием и рабочих на корпусе. Рекомендую всем zainteresowanym этого продавца.
Упаковка отличная.
Заказ пришел хорошо упакован и цел. Цифры горят тускло и показания вольтметра не совпадают на 0.4-0,5 вольта в большую сторону. Ток пока не проверял. Очень узкие отверстия под отвертку в верхней плате и дроссель касается верхней платы и деталей нижней платы, пришлось его фиксировать на соплемет чтоб несего не задевал.А так вроде работает, посмотрим на сколько хватит..
Регулятор пришл но стрещеной не знаю работать будет или нет как папробую отпишусь

Подпишись на RSS!

Подпишись на RSS и получай обновления блога!

Получать обновления по электронной почте:

• • Программа взаимодействия INA226 с микроконтроллером PIC
    29 июля 2020
  • Миллиомметр цифровой на базе модулей ADS1115 и TM1637
    22 июля 2020
  • Транзисторный ключ с ограничением тока
    3 июня 2020
  • Зарядное для аккумуляторов шуруповерта на базе XL4015
    5 апреля 2020
  • Зарядное для авто со стабилизацией тока на L200
    19 марта 2020

• • Зарядное устройство для автомобильных аккумуляторов — 237 465 просмотров
  • Стабилизатор тока на LM317 — 173 624 просмотров
  • Стабилизатор напряжения на КР142ЕН12А — 124 990 просмотров
  • Реверсирование электродвигателей — 101 809 просмотров
  • Зарядное для аккумуляторов шуруповерта — 98 491 просмотров
  • Карта сайта — 96 137 просмотров
  • Зарядное для шуруповерта — 88 478 просмотров
  • Самодельный сварочный аппарат — 87 868 просмотров
  • Схема транзистора КТ827 — 82 524 просмотров
  • Регулируемый стабилизатор тока — 81 511 просмотров

• • DC-DC (4)
  • Автомат откачки воды из дренажного колодца (5)
  • Автоматика (34)
  • Автомобиль (3)
  • Антенны (2)
  • Ассемблер для PIC16 (3)
  • Блоки питания (30)
  • Бурение скважин (6)
  • Быт (11)
  • Генераторы (1)
  • Генераторы сигналов (8)
  • Датчики (4)
  • Двигатели (7)
  • Для сада-огорода (11)
  • Зарядные (17)
  • Защита радиоаппаратуры (8)
  • Зимний водопровод для бани (2)
  • Измерения (35)
  • Импульсные блоки питания (2)
  • Индикаторы (6)
  • Индикация (10)
  • Как говаривал мой дед … (1)
  • Коммутаторы (6)
  • Логические схемы (1)
  • Обратная связь (1)
  • Освещение (3)
  • Программирование для начинающих (17)
  • Программы (1)
  • Работы посетителей (7)
  • Радиопередатчики (2)
  • Радиостанции (1)
  • Регуляторы (5)
  • Ремонт (1)
  • Самоделки (12)
  • Самодельная мобильная пилорама (3)
  • Самодельный водопровод (7)
  • Самостоятельные расчеты (37)
  • Сварка (1)
  • Сигнализаторы (5)
  • Справочник (13)
  • Стабилизаторы (16)
  • Строительство (2)
  • Таймеры (4)
  • Термометры, термостаты (27)
  • Технологии (21)
  • УНЧ (2)
  • Формирователи сигналов (1)
  • Электричество (4)
  • Это пригодится (12)

• Архивы
  Выберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Основные характеристики

xl4015 — это понижающий регулируемый источник напряжения и тока, его описание на русском довольно часто встречается в интернете. Ниже приведены основные технические характеристики платы:

• напряжение: на входе 8…36 В; на выходе 1.25  … 36 В;
• максимальный выходной ток: до 5 А (с радиатором);
• фиксированная частота переключений до 180 кГц;
• выходные искажения (пульсации) до 50 мВ;
• КПД до 96%;
• выходная мощность – ограничена внутренней защитой;
• рабочая температура: — 40 … +125 oC

Минимальное отличие между входным и выходным напряжениями – 0.3 В. При превышении мощности более 35 Вт, необходимо применение охлаждения. Плата оснащена дополнительными защитными функциями от: короткого замыкания (КЗ); выключения при перегреве. Встроенная защита от переплюсовки отсутствует.

Архивы

АрхивыВыберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Повышение мощности

В большинстве случаев элементной базы xl4015 достаточно для питания различных слаботочных электронных приборов. Однако, как уже отмечалось выше, для нагрузки с током о 4-5 А он не пригоден. Быстро перегревается и переходит в режим защиты.

Стоит отметить, что перегрев появляется не только из-за недостаточного охлаждения, но и конструктивных недоработок модуля. Иногда его защита вовсе не срабатывает и он полностью выходит из строя. При этом, чаще всего выгорают диод Шотки и микросхема XL4015E1. Для увеличения выходной мощности необходима соответствующая доработка.

Пример такой доработки xl4015 для общего повышения мощности представлен в видеоролике.

DC-DC преобразователь, как это иногда бывает.

В общем увидел я такой себе мелкий DC-DC преобразователь и захотел пощупать, что он из себя представляет. Заказал на обзор, через некоторое время получил, но как то некогда было с ним разбираться и я в общем пока отложил его.

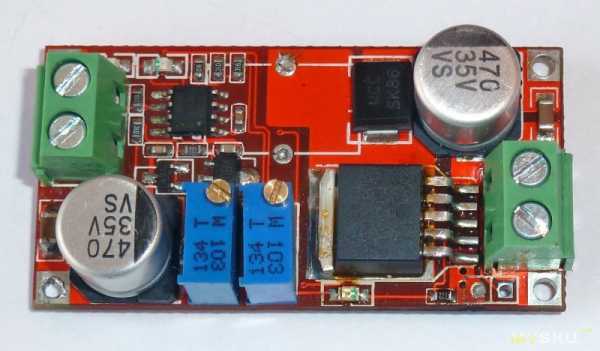

Через некоторое время дошли у меня наконец то руки, сделал некоторое количество фотографий, ощупал, осмотрел.Пришел он в небольшом запаянном пакете.

При первом включении плата настроена на выходное напряжение около 5 Вольт. Ток около 1 Ампера.На фото плата подключена к 24 Вольта блоку питания из моего недавнего обзора.Если выкрутить подстроечный резистор регулировки напряжения на максимум, то выходное напряжение на холостом ходу равно входному.

Подготовил для сборки такой себе «конструктор»

Кстати насчет дросселя, теоретически эта плата с охлаждением должна была выдать 30 Вольт 5 Ампер, это 150 Ватт. Формально это половина он моего лабораторного 300 Ватт блока питания, только вот если зайти в его обзор и примерно сравнить габариты силовых элементов, то разница как говорится налицо. Эта плата даже теоретически не сможет выдать 5 Ампер, разве что с другим дросселем и при низком выходном напряжении.

Плюсы

Минусы.Большой нагрев на токах более 2-2.5 Ампер.Следует аккуратно относиться к превышению входного напряжения или поставить защитный супрессор по входу.Дроссель намотан тонким проводом

Мое мнение, на токах до 2 Ампер можно вполне нормально эксплуатировать. Несколько расстроило то, что не смог разобраться с сигналами RF/TX. Преобразователь вполне можно доработать «малой кровью», перемотать дроссель более толстым проводом с уменьшением количества витков раза в 1.5, либо заменить на более мощный (это лучше). Заменить диод на более мощный, а еще лучше еще и вынести его, хотя бы на обратную сторону платы, улучшится тепловой режим работы.Заявленный КПД в 95% вряд ли достижим, но думаю что реальный где то рядом, но с большой оговоркой, при определенном режиме работы. При токе в 3 Ампера на плате выделялось около 4 Ватт тепла (ориентировочно), что дается нам очень низкий КПД при 5 Вольт выходных. С повышением выходного напряжения КПД постепенно растет, хотя у СтепДауна не должно быть такой крутой зависимости.В общем что можно сказать, потратил деньги на запчасти, кучу времени на сборку платы БП, сборку всего этого вместе, но в результате получил БП с характеристиками:Выходное напряжение — 0.85-24 Вольта.Выходной ток — 0.06-2.25 Ампера.Негусто, но имеет право на жизнь, просто блок питания можно было не делать такой мощности.

Надеюсь что предоставленная мною информация была полезна.
