Step 1: Ajustando La Frecuencia Y Amplitud De Onda.

Como mencione antes, la frecuencia se puede ajustar con capacitores. La imagen siguiente muestra el arreglo que hice para variar la frecuencia. Noten que todos los capacitores tienen el mismo valor, eso fue porque así lo deje en la simulación, pero si ustedes cambian el valor de los capacitores, notarán que la frecuencia cambia. También pueden usar un capacitor variable en vez de un arreglo de capacitores con un switch.

La amplitud se ajusta en el pin de salida de cada onda. En mi caso particular, el pin de salida es el 2 y ajuste la amplitud con un potenciómetro antes del opamp seguidor.

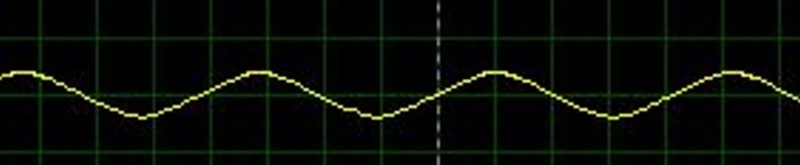

Cuandosimulen en Proteus y el osciloscopio ya no aparece, pueden encontrarlo en debug/3. Osciloscope.

Ojalá les sirva este minitutorial. La idea es no ser tan técnico porque no tengo el conocimiento suficiente para describir el circuito integrado. Pero por lo menos el diargrama que simulé funcionó para una onda sinoidal y tambien lo llegué a armar en protoboard y funcionó (no tengo evidencia de eso porque lo hice algunos meses y se quedó en el laboratorio).

Adios amigos y gracias.

Introduction: ICL8038

By rbayareh mancillaFollow

About: I am a bionic engineer.

More About rbayareh mancilla »

Hola amigos.

Este tutorial trata de como echar a andar el circuito integrado ICL8038. Este circuito integrado es un generador de onda (sinoidal, cuadrada y triangular). La frecuencia se puede ajustar con capacitores y la amplitud se puede ajustar con un potenciómetro.

Algunas de las características son:

· Distorsión máxima de 1% para la onda sinoidal.

· Linealidad del 0.1% en la onda triangular.

· Rango de frecuencia: 0.001Hz hasta 300kHz.

· Rango de ciclo útil: 2% hasta 98%.

· Otorga las tres diferentes ondas simultáneamente.

Este tutorial lo hago porque cuando me vi obligado a usar en específico este circuito integrado, me fue difícil encontrar algún diagrama que lo hiciera funcionar. Así que un día jugando en la simulación, lo logré hacer funcionar. Les comparto el diagrama y la simulación en Proteus 8.0 por si algún día requieren usarlo. El único propósito que le di fue para obtener una onda sinoidal con amplitud de 5Vp-p positivos.

El diagrama necesita de Proteus 8.0 para vizualizarlo.

Si existen dudas, por favor háganmelo saber.

Архивы

АрхивыВыберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Подпишись на RSS!

Подпишись на RSS и получай обновления блога!

Получать обновления по электронной почте:

• • Программа взаимодействия INA226 с микроконтроллером PIC
    29 июля 2020
  • Миллиомметр цифровой на базе модулей ADS1115 и TM1637
    22 июля 2020
  • Транзисторный ключ с ограничением тока
    3 июня 2020
  • Зарядное для аккумуляторов шуруповерта на базе XL4015
    5 апреля 2020
  • Зарядное для авто со стабилизацией тока на L200
    19 марта 2020

• • Зарядное устройство для автомобильных аккумуляторов — 237 465 просмотров
  • Стабилизатор тока на LM317 — 173 624 просмотров
  • Стабилизатор напряжения на КР142ЕН12А — 124 990 просмотров
  • Реверсирование электродвигателей — 101 809 просмотров
  • Зарядное для аккумуляторов шуруповерта — 98 491 просмотров
  • Карта сайта — 96 137 просмотров
  • Зарядное для шуруповерта — 88 478 просмотров
  • Самодельный сварочный аппарат — 87 868 просмотров
  • Схема транзистора КТ827 — 82 524 просмотров
  • Регулируемый стабилизатор тока — 81 511 просмотров

• • DC-DC (4)
  • Автомат откачки воды из дренажного колодца (5)
  • Автоматика (34)
  • Автомобиль (3)
  • Антенны (2)
  • Ассемблер для PIC16 (3)
  • Блоки питания (30)
  • Бурение скважин (6)
  • Быт (11)
  • Генераторы (1)
  • Генераторы сигналов (8)
  • Датчики (4)
  • Двигатели (7)
  • Для сада-огорода (11)
  • Зарядные (17)
  • Защита радиоаппаратуры (8)
  • Зимний водопровод для бани (2)
  • Измерения (35)
  • Импульсные блоки питания (2)
  • Индикаторы (6)
  • Индикация (10)
  • Как говаривал мой дед … (1)
  • Коммутаторы (6)
  • Логические схемы (1)
  • Обратная связь (1)
  • Освещение (3)
  • Программирование для начинающих (17)
  • Программы (1)
  • Работы посетителей (7)
  • Радиопередатчики (2)
  • Радиостанции (1)
  • Регуляторы (5)
  • Ремонт (1)
  • Самоделки (12)
  • Самодельная мобильная пилорама (3)
  • Самодельный водопровод (7)
  • Самостоятельные расчеты (37)
  • Сварка (1)
  • Сигнализаторы (5)
  • Справочник (13)
  • Стабилизаторы (16)
  • Строительство (2)
  • Таймеры (4)
  • Термометры, термостаты (27)
  • Технологии (21)
  • УНЧ (2)
  • Формирователи сигналов (1)
  • Электричество (4)
  • Это пригодится (12)

• Архивы
  Выберите месяц Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Собираем генератор сигналов – функциональный генератор. Часть 1.

На этом занятии Школы начинающего радиолюбителя  мы с вами продолжим наполнять нашу радиолабораторию необходимым измерительным инструментом. Сегодня мы начнем собирать функциональный генератор. Данный прибор необходим в практике радиолюбителя для настройки различных радиолюбительских схем – усилителей, цифровых устройств, различных фильтров и множества других устройств. К примеру, после того как мы соберем этот генератор, мы сделаем маленький перерыв в ходе которого изготовим простое светомузыкальное устройство. Так вот, что бы правильно настроить частотные фильтры схемы, нам как раз очень пригодится этот прибор.

Почему данный прибор называется функциональный генератор, а не просто генератор (генератор низкой частоты, генератор высокой частоты). Прибор, который мы изготовим,  генерирует на своих выходах сразу три различных сигнала: синусоидальный, прямоугольный и пилообразный. За основу конструкции мы возьмем схему С. Андреева, которая опубликована на сайте в разделе: Схемы – Генераторы.

Для начала нам необходимо внимательно изучить схему, понять принцип ее работы и собрать необходимые детали. Благодаря применению в схеме специализированной микросхемы ICL8038 которая как раз предназначена для построения функционального генератора, конструкция получается довольно-таки простой.

Конечно, цена изделия зависит и от производителя, и от возможностей магазина, и от многих других факторов, но в данном случае мы преследуем одну цель: найти необходимую радиодеталь, которая была бы приемлемого качества и главное – по карману. Вы наверное заметили, что цена микросхемы сильно зависит от ее маркировки (АС, ВС и СС). Чем дешевле микросхема, тем хуже ее характеристики. Я бы порекомендовал остановить свой выбор на микросхеме “ВС”. У нее характеристики не очень сильно отличаются от “АС”, но намного лучше чем у “СС”. Но в принципе, конечно, пойдет и эта микросхема.

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

Доброго вам дня уважаемые радиолюбители! Сегодня мы продолжим собирать наш функциональный генератор. Чтобы вам не скакать по страницам сайта, еще раз выкладываю принципиальную схему функционального генератора, сборкой которого мы и занимаемся:

А так же выкладываю даташит (техническое описание) микросхем ICL8038 и КР140УД806:

  Даташит ICL8038 (151.5 KiB, 6,534 hits)

  Даташит КР140УД608 (130.7 KiB, 3,807 hits)

Я уже собрал необходимые детали для сборки генератора (часть у меня была – постоянные сопротивления и полярные конденсаторы, остальные куплены в магазине радиодеталей):

Самыми дорогими деталями оказались микросхема ICL8038 – 145 рублей и переключатели на 5 и 3 положения – 150 рублей. В общей сложности на эту схему придется потратить около 500 рублей. Как видно на фотографии, переключатель на пять положений – двухсекционный (односекционного не было), но это не страшно, лучше больше, чем меньше, тем более, что вторая секция нам возможно пригодится. Кстати, эти переключатели абсолютно одинаковые, а количество положений определяется специальным стопором, который можно установить на нужное число положений самому. На фотографии у меня два выходных разъема, хотя по идее их должно быть три: общий, 1:1 и 1:10. Но можно поставить небольшой переключатель (один выход, два входа) и коммутировать нужный выход на один разъем

Кроме того хочу обратить внимание на постоянный резистор R6. Номинала в 7,72 МОм в линейке мегаомных сопротивлений нет, ближайший номинал – 7,5 МОм

Для того, чтобы получить нужный номинал придется использовать второй резистор на 220 кОм, соединив их последовательно.

Хочу обратить ваше внимание также на то, что сборкой и наладкой этой схемы собирать функциональный генератор мы не закончим. Для комфортной работы с генератором мы должны знать какая частота генерируется в данный момент работы, или нам бывает необходимо установить определенную частоту

Чтобы не использовать для этих целей дополнительные приборы, мы оснастим наш генератор простым частотомером.

Во второй части занятия мы с вами изучим очередной способ изготовления печатных плат – методом ЛУТ  (лазерно-утюжный). Саму плату мы будем создавать в популярной радиолюбительской программе для создания печатных плат – SPRINT LAYOUT.

Как работать с этой программой, я вам пока объяснять не буду. На следующем занятии, в видео файле, покажу как создать нашу печатную плату в этой программе, а также весь процесс изготовления платы методом  ЛУТ.

Страницы: 1

Собираем генератор сигналов – функциональный генератор. Часть 1.

На этом занятии Школы начинающего радиолюбителя
мы с вами продолжим наполнять нашу радиолабораторию необходимым измерительным инструментом. Сегодня мы начнем собирать функциональный генератор
. Данный прибор необходим в практике радиолюбителя для настройки различных радиолюбительских схем
– усилителей, цифровых устройств, различных фильтров и множества других устройств. К примеру, после того как мы соберем этот генератор, мы сделаем маленький перерыв в ходе которого изготовим простое светомузыкальное устройство. Так вот, что бы правильно настроить частотные фильтры схемы, нам как раз очень пригодится этот прибор.

Почему данный прибор называется функциональный генератор, а не просто генератор (генератор низкой частоты, генератор высокой частоты). Прибор, который мы изготовим, генерирует на своих выходах сразу три различных сигнала: синусоидальный, прямоугольный и пилообразный. За основу конструкции мы возьмем схему С. Андреева, которая опубликована на сайте в разделе: Схемы – Генераторы
.

Для начала нам необходимо внимательно изучить схему, понять принцип ее работы и собрать необходимые детали. Благодаря применению в схеме специализированной микросхемы ICL8038
которая как раз предназначена для построения функционального генератора, конструкция получается довольно-таки простой.

Конечно, цена изделия зависит и от производителя, и от возможностей магазина, и от многих других факторов, но в данном случае мы преследуем одну цель: найти необходимую радиодеталь, которая была бы приемлемого качества и главное – по карману. Вы наверное заметили, что цена микросхемы сильно зависит от ее маркировки (АС, ВС и СС). Чем дешевле микросхема, тем хуже ее характеристики. Я бы порекомендовал остановить свой выбор на микросхеме “ВС”. У нее характеристики не очень сильно отличаются от “АС”, но намного лучше чем у “СС”. Но в принципе, конечно, пойдет и эта микросхема.

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

Доброго вам дня уважаемые радиолюбители! Сегодня мы продолжим собирать наш функциональный генератор
. Чтобы вам не скакать по страницам сайта, еще раз выкладываю принципиальную схему функционального генератора
, сборкой которого мы и занимаемся:

А так же выкладываю даташит (техническое описание) микросхем ICL8038 и КР140УД806:

(151.5 KiB, 6,062 hits)

(130.7 KiB, 3,494 hits)

Я уже собрал необходимые детали для сборки генератора (часть у меня была – постоянные сопротивления и полярные конденсаторы, остальные куплены в магазине радиодеталей):

Самыми дорогими деталями оказались микросхема ICL8038 – 145 рублей и переключатели на 5 и 3 положения – 150 рублей. В общей сложности на эту схему придется потратить около 500 рублей. Как видно на фотографии, переключатель на пять положений – двухсекционный (односекционного не было), но это не страшно, лучше больше, чем меньше, тем более, что вторая секция нам возможно пригодится. Кстати, эти переключатели абсолютно одинаковые, а количество положений определяется специальным стопором, который можно установить на нужное число положений самому. На фотографии у меня два выходных разъема, хотя по идее их должно быть три: общий, 1:1 и 1:10
. Но можно поставить небольшой переключатель (один выход, два входа) и коммутировать нужный выход на один разъем

Кроме того хочу обратить внимание на постоянный резистор R6. Номинала в 7,72 МОм в линейке мегаомных сопротивлений нет, ближайший номинал – 7,5 МОм

Для того, чтобы получить нужный номинал придется использовать второй резистор на 220 кОм, соединив их последовательно.

Хочу обратить ваше внимание также на то, что сборкой и наладкой этой схемы собирать функциональный генератор мы не закончим. Для комфортной работы с генератором мы должны знать какая частота генерируется в данный момент работы, или нам бывает необходимо установить определенную частоту

Чтобы не использовать для этих целей дополнительные приборы, мы оснастим наш генератор простым частотомером.

Во второй части занятия мы с вами изучим очередной способ изготовления печатных плат – методом ЛУТ (лазерно-утюжный). Саму плату мы будем создавать в популярной радиолюбительской программе для создания печатных плат
– SPRINT LAYOUT
.

Как работать с этой программой, я вам пока объяснять не буду. На следующем занятии, в видео файле, покажу как создать нашу печатную плату в этой программе, а также весь процесс изготовления платы методом ЛУТ.
