28.11.2016 Что такое шлейф для ноутбука?

Ноутбук – это сложный механизм, который состоит из множества деталей. Время от времени одни из них выходят из строя, в том числе и шлейфы.

Что такое шлейф для ноутбука?

Среди шлейфов наиболее часто подвергаются поломки варианты, которые соединяют материнскую плату с панелью управления вне корпуса устройства, а также с элементами внутренней «начинки». Кроме того, часто выходит из строя шлейф, который соединяет материнскую плату и экран гаджета.Шлейф для ноутбука отсюда http://www.art-gsm.ru/catalog/shleyf/ используется для того, чтобы соединять разные функциональные узлы внутри устройства в единый цельный механизм.


Почему шлейф для ноутбука может выйти из строя? Все дело в том, что во время интенсивной эксплуатации шлейфы берут на себя достаточно высокую нагрузку. Стоит вам открыть крышку ноутбука, и в этом процессе задействуется соответствующий шлейф.
Со временем в результате длительного использования шлейфы стираются, рвутся и ломаются. Если из строя вышел шлейф для ноутбука, не отчаивайтесь! Это легко поправить. Это не самая дорогостоящая деталь в компьютере, однако ее неисправность все равно доставляет достаточно много неудобств.


Учитывая особую конструкцию лептопа, можно прийти к выводу, что чаще всего в этом устройстве выходит из строя шлейф, соединяющий матрицу с крышкой. Это обусловлено частым закрыванием-открыванием крышки. Как проявляется эта поломка?
Чаще всего первые признаки поломки проявляются частичным пропаданием картинки на экране. Со временем зона с «пропавшей» картинкой становится все больше. Если вы начинаете двигать или как-то взаимодействовать с крышкой устройства, картинка то пропадает, то появляется.
Кроме того, во время работы вы можете наблюдать ситуацию частичного пропадания изображения на экране, которое через некоторое время возвращается. Также на экране время от времени или постоянно может быть рябь, мерцание или другие цветовые или световые эффекты.
Это означает, что пришло время менять вышедшую из строя деталь новой. Чем быстрее вы это сделаете, тем быстрее к вам вернется привычный комфорт от работы с ноутбуком. Эксперты также советуют не злоупотреблять частым открыванием и закрыванием крышки устройства.


Как мы уже выяснили, наиболее часто шлейф для ноутбуков выходит из строя из-за длительной эксплуатации. Это так называемый естественный износ. Но иногда случаются ситуации, когда устройство оснащается бракованной деталью, которая не прошла тесты на выходе с конвейера.
Большинство уважающих себя производителей многократно проверяют работоспособность устройства прежде, чем отправить его в магазины. Но в некоторых случаях эти моменты упускаются. Если ваш ноутбук все еще находится на гарантии, поломка шлейфа подпадает под гарантийный случай, поэтому у вас есть шансы заменить его бесплатно.
Правда, в этом случае могут возникнуть некоторые проблемы, поскольку вам нужно будет доказать, что поломка возникла не по вашей вине. В любом случае не стоит сильно затягивать с ремонтом и походом в сервисный центр, промедление в такой ситуации может нанести компьютеру еще больший вред.

Шаг 1 — снимите переднюю панель дисплейного модуля

Сначала отключите и лэптопа зарядное устройство и выньте аккумулятор. Для снятия передней панели экрана найдите и выкрутите все винты, крепящие эту деталь к корпусу ноутбука. В случае с лэптопом Lenovo B575e — их два. На первом изображении винты можно заметить в правом и левом нижних углах дисплейного модуля. Винты также могут быть спрятаны за резиновыми заглушками.

Открутите все винты и приготовьте тонкий предмет. Вставьте его в щель между лицевой панелью и корпусом, а затем отогните немного. Должен последовать щелчок, сигнализирующий о разъединении внутренних защелок.

Пройдитесь подобным образом по всему периметру лицевой панели, разъединяя все защелки.

После того, как все защелки будут разъединены, лицевую панель дисплейного модуля можно будет снять и убрать в сторону.

Теперь можно переходить к следующему шагу.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них — это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

1. Зачистить шлейф в месте повреждения.
2. Удалить поврежденный участок.
3. Нанести клей или установить новый проводник.
4. Зафиксировать провод на месте стыковки.
5. При помощи паяльной станции нанести олово для стыковки.
6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть

Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы

Неисправности, связанные с повреждением

Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.

В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.

Из основных визуальных признаков повреждения выделяются следующие:

1. Потемнения в местах, где идет жила шлейфа.
2. Изломы и разрывы на ленте.
3. Поврежденные контакты в местах пайки.

В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе

Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать

Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Что нужно знать?

Для замены матрицы нет необходимости в полной разборке корпуса ноутбука — это частая ошибка среди тех, кто впервые берется за выполнение этой задачи. Дисплейный модуль практически всех современных моделей лэптопов (независимо от производителя) имеют конструкцию, позволяющую производить замену матрицы без необходимости вскрытия корпуса.

На фотографии — матрица ноутбука Lenovo B575e с обратной стороны.

Из инструментов для замены дисплея понадобится лишь набор отверток и любой тонкий металлический или пластиковый предмет

Ремонтные работы следует выполнять с максимальной осторожностью, т.к. матрица — хрупкое устройство, которое легко повредить

Внутри дисплейного модуля присутствуют и другие электронные компоненты (например, веб-камера), а также несколько соединительных шлейфов и проводов — со всем этим также следует быть осторожным.

Также рекомендуем фотографировать все свои действия — это поможет без каких-либо сложностей выполнить обратную сборку дисплея ноутбука.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить

Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.

Экраны

Вопрос, как восстановить шлейф дисплея, достаточно сложный. Все зависит от марки и модели матрицы и плат, к которым крепится такой экран. Это может быть ноутбук, монитор, планшет, моноблок или телевизор. На каждом из перечисленных устройств используется собственный метод пайки и технология нанесения связующих материалов.

Поврежденные контакты на местах сцепления должны быть полностью очищены. Для этого можно использовать лезвие или скальпель. Затем потребуется зачистить провода для их фиксации на месте пайки с платой. Паяльник лучше использовать с небольшим наконечником, чтобы не допустить попадания олова на другие элементы. Если потребуется нарастить поврежденный участок в случае его обрыва или сгиба, тогда понадобится подобная модель провода. Найти ее можно на радиорынке или в интернете, на тематических ресурсах.

Рассматривая вопрос, как восстановить шлейф на матрице, необходимо перед началом ремонта протестировать каждый подключенный элемент либо контакт. Делается это при помощи вольтметра. Он показывает напряжение на каждом участке. Необходимо это делать для того, чтобы не только найти источник повреждения, но и его причину, которая может быть поврежденной деталью.

Немного про шлейф

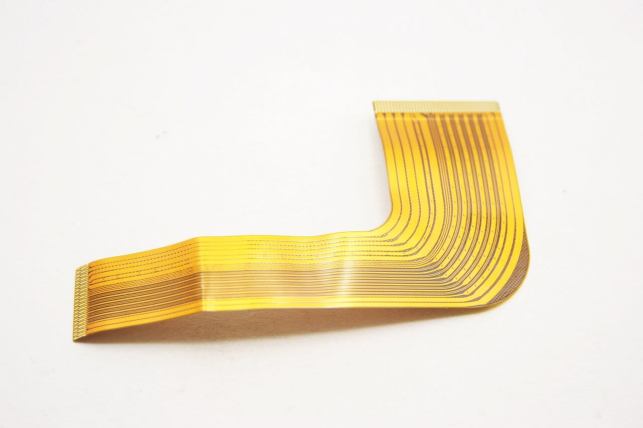

Шлейфы представляют собой изолированные провода. Они могут быть как одиночными, так и объединенными в одну группу. В телефонах и планшетах они обычно бывают ленточными. Выглядят они как пластиковая лента, но внутри нее проходят медные жилы проводов. Часто именно такой вид шлейфа подвергается различным деформациям – он может быть порван, перерезан, растворен различными жидкостями или может просто отойти от платы. Его можно либо заменить целиком, либо произвести точечный ремонт. Именно разрыв проводов шлейфа является частой причиной того, что планшет или телефон не включается. Поэтому, если вы решили сами разобраться в этой проблеме, а не нести устройство в ремонт, то для начала необходимо разобрать девайс и проверить состояние шлейфа. Обычно для поиска неисправного провода применяют прибор, который называется омметром. Чтобы им воспользоваться, сначала соединительные элементы разгибают в стороны, затем ищут неисправный контакт, который «замерцает».

Шаг 2 — открутите винты, удерживающие матрицу

Дальнейшие действия зависят от конструктивных особенностей дисплейного модуля. В случае с Lenovo B575e достаточно открутить следующие крепежные элементы:

По 2 винта в нижнем правом и левом углу.

По 1 винту в верхнем правом и левом углу.

После того как были выкручены указанные винты, матрицу можно будет отделить (отогнуть на угол) от корпуса в верхней части примерно следующим образом:

Обратите внимание на выделенные фрагменты фотографии. Красным цветом выделена верхняя часть конструктивного элемента дисплейного модуля — металлическая рейка, к которой крепится матрица

Желтым цветом выделен один из винтов, крепящих матрицу к металлической рейке.

Внимательно осмотрите левую и правую рейку и выкрутите все имеющиеся винты (обычно их 4), удерживая матрицу в одной руке. Даже если она вышла из строя и более не работает, ее падение может повредить другие компоненты дисплейного модуля — электронику и/или соединительные шлейфы.

После откручивания последних винтов не спешите извлекать матрицу из ноутбука. Сначала просто загните металлические направляющие вниз:

После этого осторожно опустите матрицу на клавиатуру ноутбука таким образом, чтобы ее лицевая панель находилась внизу

XF2M — серия разъемов Omron для FPC-шлейфов

Разъемы компании Omron серии XF2M для гибких шлейфов имеют от 10 до 60 контактов c шагом 0,5 мм. XF2M отличает двустороннее расположение контактов, что позволяет соединять прямым шлейфом (без перекручивания) узлы, расположенные на верхнем и нижнем слоях печатной платы (рис. 8).

Серия разъемов XF2M предназначена для соединения сигнальных слаботочных цепей посредством гибкого плоского шлейфа (FPC) толщиной 0,3 мм. Контактная группа допускает протекание постоянного или переменного тока силой до 500 мА.

FPC-разъемы XF2M имеют задний фиксатор шлейфа рычажного типа (рис. 9), конструкция которого обеспечивает более высокую надежность и эффективность по сравнению с другими типами разъемов, у которых фиксатор шлейфа расположен спереди, со стороны ввода шлейфа. Обеспечивается большее удобство монтажа/демонтажа шлейфа и снижается риск повреждения при повороте фиксатора. Контакт со шлейфом сохраняется и в случае открытого фиксатора. Конструкция разъема исключает боковые смещения шлейфа.

Рис. 9. Конструкция фиксатора шлейфа в разъемах серии XF2M

На рис. 10 приведено сравнение разных конструкций фиксаторов FFC/FPC-шлейфа.

Рис. 10. Сравнение конструкции переднего фиксатора шлейфа и заднего фиксатора фирмы Omron На рис. 11 приведены сравнительные характеристики FFC/FPC — разъемов Omron и разъемов других производителей.

Рис. 11. Сравнительные характеристики FPC-разъемов Omron и конкурирующих производителей

Двусторонний контакт в разъемах Omron позволяет сократить номенклатуру FPC-разъемов в устройстве. Вместо применения разъемов upper/lower можно использовать double sided. Гарантируется отсутствие риска при неправильной ориентации контактов на шлейфах по отношению к плоскости контактов в разъемах. Применение заднего фиксатора позволяет облегчить сочленение шлейфа и увеличить надежность фиксации шлейфа по сравнению с фиксаторами слайдерного типа, а также фронтальными фиксаторами. Конструкция, предназначенная для поверхностного монтажа, а также малые габариты (ширина и высота не превышают 5,9 и 2 мм соответственно) приводят к существенной экономии площади печатной платы и позволяют использовать разъемы XF2M в самых миниатюрных приложениях (рис. 12).

Рис. 12. Использование разных типов FPC-разъемов в мобильных телефонах и ноутбуках FPC/FFC-разъемы серии XF3M

В обычных FPC/FFC-соединителях замок расположен на FPC/FFC-гнезде. Недостаток заключается в том, что применение чрезмерной силы или поворот плоского шлейфа может привести к расцеплению защелки замка (фиксатора). В конструкции разъема OMRON XF3M этот недостаток устраняется путем использования поворотного фиксатора, расположенного на противоположной стороне гнезда, что обеспечивает повышенную прочность соединения. В разъеме серии XF3M поворотный слайдер, фиксирующий FPC/FFC-кабель в гнезде, устанавливается независимо от самого разъема. Это приводит к повышению эффективности соединения и более надежной фиксации плоского шлейфа. Соединитель имеет высоту 2,0 мм и глубину 6,4 мм (в закрытом состоянии).

Основные конструктивные характеристики разъемов серии XF3M

Электрические параметры разъемов серии XF3M

Это позволяет устанавливать шину независимо от расположения

FPC/FFC-гнезда, предотвратить ее смещение, а также избежать самопроизвольного отсоединения при изгибе. Резкий «клик» при защелкивании механизма позволяет убедиться, что шина надежно зафиксирована. Все разъемы имеют двусторонние контакты, что актуально для конструкций, подверженных вибрации, и кроме того, упрощается монтаж, так как нет необходимости различать «верхний» и «нижний» контакты.

LCP (Liquid Crystal Polymer) — жидкокристаллический полимер, относится к классу высококристаллических термопластов. Благодаря низкой вязкости расплава LCP пластмасса легко заполняет очень тонкие стенки, что позволяет изготавливать изделия сложных форм методом литья под давлением. Точность размеров обеспечивается малой (или даже нулевой) усадкой, а также низким коэффициентом теплового расширения. Относительно высокая температура плавления (около +300 °C) позволяет делать термостойкие изделия, обеспечивая возможность поверхностного монтажа пайкой без деформации корпуса. Это дает возможность уменьшать толщину стенок корпуса разъемов, сохраняя прочность.

Области применения FPC/FFC-разъемов Omron:

• бытовая электроника;
• персональные компьютеры;
• мобильные телефоны и смартфоны;
• цифровые камеры;
• GPS-навигаторы;
• спутниковые ресиверы и декодеры кабельного телевидения;
• игровые консоли;
• интерфейсы ЖК-дисплеев;
• дисковые приводы;
• принтеры, сканеры и копиры;
• медицинское оборудование.

Замена матрицы своими руками

Стоимость замены матрицы на ноутбуке вместе (с учетом новых качественных комплектующих) может достигать половины цены нового цифрового устройства. Это устраивает не всех пользователей, которые столкнулись с подобной проблемой. Потому мы предлагаем вам альтернативное решение — инструкцию, в которой пошагово описана замена матрицы ноутбука дому.

Предупреждение: вам придется самостоятельно покупать и устанавливать не самые дешевые комплектующие, потому приступайте к работе только тогда, когда на 100 % уверены в своих силах. Неосторожная разборка ноутбука или ошибки при установке новой матрицы могут привести к печальным последствиям и оставить вас с нерабочим цифровым устройством!

Использовать можно как новую матрицу, так и б/у, если вы уверены в том, что она рабочая. Также вам понадобится базовый набор инструментов: крестовая отвертка небольших размеров, металлический пинцет и пластиковая лопатка для демонтажа.

Итак, ремонт ноутбуков — замена матрицы — пошагово будет выглядеть так, как это описано ниже.

1. Отключите питание ноутбука и извлеките из него аккумуляторную батарею. Открутите болты, удерживающие экран (обычно их 2, 4 или больше), а затем отключите от матрицы шлейф.
2. Демонтируйте матрицу, поддев ее пластиковой лопаткой. Будьте аккуратны — с высокой вероятностью ее будут удерживать несколько пластиковых защелок, а в районе веб-камеры расположено скопление проводов.
3. Установите новую матрицу и выполните сборку в обратном порядке. Следите, чтобы при сборке все болты оказались на своих местах (для фиксации рамки часто используются крепежные элементы разного размера).
