Как разобрать планшет

Предварительный разбор экрана

Чтобы разобрать планшет необходимо руководствоваться следующими правилами:

• для начала нужно открутить болтики, которые находятся в торцевых частях планшета, если такие имеются.
• чтобы отъединить крышку от корпуса устройства понадобится пластиковая карта. С её помощью следует слегка подковырнуть сам корпус и провести ею по всему периметру гаджета.
• крышка и корпус соединены между собой шлейфом, который нельзя так просто выдергивать.

Для этого необходимо открыть специальный разъем:

сбоку шлейфа нужно осторожно поддеть вверх защелку разъема;
вытаскиваем шлейф.

после этого следует на отдельном листе переписать:

1. маркировку на шлейфе;
2. количество pin.

Подбор модели стекла

Следующим шагом будет подбор модели стекла.

Итак, находим нужный интернет-портал. Чтобы заказать правильную модель защитного стекла лучше всего пообщаться с продавцом. Опытный менеджер всегда сможет подсказать, какой лучше тачскин приобрести для конкретной модели планшета.

После того, как новый сенсорный экран был куплен, стоит убедиться, что он не поврежден. После этого, можно приступать к следующим действия по ремонту планшета.

Фото: защитное стекло

Полный разбор экрана

Выполняем замену тачскрина:

для начала нужно снять треснувший экран. При этом понадобится фен. С его помощью следует разогреть корпус планшета;
далее канцелярским ножом можно отсоединить корпус от самого экрана

Для этого в двухсторонний скотч вставляем нож и двигаемся по периметру и отклеиваем стекло;
после того как стекло будет снято стоит избавиться от остатков скотча пинцетом или ножом;
оставшиеся крошки стекла легко снимаем с экрана с помощью безворсовой ткани или салфетки;
перед установкой нового экрана снимаем с него все защитные плёнки и бумажные наклейки;

примеряем стекло к планшету и кладем его на рамку;
далее необходимо осторожно прогладить рамку пальцами.

Сбор и настройка планшета

После того, как все действия были выполнены, можно приступать к сборке планшета в обратном порядке.

После таких нехитрых действий гаджетом можно пользоваться в прежнем режиме.

сборка сенсорнного стекла

Необходимые инструменты и расходники

Самый минимум это пластиковый медиатор. Почему именно пластик? Он оставляет меньше следов на корпусе, уменьшает риск повреждения шлейфов и более упругий по сравнению с металлическим медиатором. Пластиковый медиатор можно сделать из обычной пластиковой бутылки, достаточно вырезать небольшой кусочек и выровнять его.

Для более качественной замены нужно нагреть экран смартфона. Есть два варианта нагрева:

1. Сепаратором. Это плита, которая разогревается до нужной температуры, смартфон кладется экраном вниз и разогревается равномерно по всей площади. Такими приборами пользуются в мастерских и сервисных центрах.
2. Теплым воздухом. Можно воспользоваться паяльным феном, а можно и обычным феном для сушки волос. Его температуры достаточно, чтобы клей начал отслаиваться пот поверхности.

Так же пригодится изопропанол (изопропиловый спирт) или бензин Калоша. С помощью этих средств можно удалить старый клей и ускорить процесс отклеивания деталей.

Для склеивания понадобится клей B7000. Это универсальный клей, он отлично подходит для приклеивания тачскринов или экранных модулей к рамке смартфона и планшета.
Существуют различные разновидности такого клея. T7000, B7000, E8000 и т.п. Они отличаются цветом, адгезией, ценой и другими характеристиками. Для большинства ремонтов подойдет B7000.

Еще при ремонте смартфонов и планшетов широко применяются двухсторонние скотчи. Они позволяют создать зазор между сенсором и дисплеем. А при приклеивании модульного экрана они создают дополнительно пространство для рамки. Двухсторонние скотчи тоже бывают разными по размерам, цвету и адгезией.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Что понадобится при разборке

Отвертки

Это самое необходимое, так как без них невозможно аккуратно вскрыть планшет. Можно, конечно, воспользоваться ножиком. Но тогда есть большая вероятность повредить шурупы. Стоит набор отверток недорого. С его помощью можно также разбирать другие устройства.

Лопатка из пластика

Она требуется для отсоединения задней крышки и других элементов. Ей также удобно отсоединять шлейфы на плате.

Если у вас нет таком лопатки, то это не беда.

Паяльный фен

Этот прибор используется при пайке мелких компонентов платы. С его помощью также можно отделить сенсорную часть экрана, так как в большинстве случаев она приклеивается на клей.

Тонкий нож

Данным инструментов удобно работать с компонентами, которые вы не смогли отделить обычным ножом. Его основным плюсом считается тонкое лезвие, потому что им можно подбираться к труднодоступным местам.

Кусачки

При разборке, скорее всего, вам не понадобится этот инструмент. Но в некоторых случаях производителя так крепко приклеивают некоторые части, что без такого инструмента не обойтись. Прежде чем воспользоваться кусачками, стоит обязательно подумать, сможете ли в дальнейшем вернуть откусанный компонент в рабочее состояние.

Пинцет

Практически все мелкие детали рекомендуем брать пинцетом, так как, во-первых, это гораздо удобнее, нежели руками. Во-вторых, если вы будете брать компоненты платы руками, то на них будет оставаться кожное сало с пальцев. Хоть и не для всех компонентов это опасно, но рисковать мы бы всё же вам не советовали.

Как сохранить стекло?

Чтобы не допустить поломки экрана, необходимо бережное обращение с устройством. Планшет нужно носить в чехле. На экране должна быть защитная пленка. Падения для устройства вредные, поэтому их нужно исключить. Такие действия позволят сохранить устройство в отличном состоянии, а также продлить его срок службы.

После покупки планшета экран нужно защитить стеклом. Это аналог защитных пленок. Его создают из закаленного материала. Изделие не допустит появлением царапин металлическими предметами и получения повреждений от ударов.

Технология изготовления защитного материала следующая: при закаливании он равномерно греется до определенного уровня температуры, а потом остывает. Получается прозрачное стекло, которое не заметно на дисплее, поэтому цветопередача не изменяется. И восприимчивость экрана такая же. Защитное стекло позволит сберечь целостность дисплея, и поэтому не будет необходимости выполнять его ремонт.

Вскрытие планшета

Замена экрана на планшете начинается с того, что нам нужно снять крышку и отсоединить шлейф. Именно на нём содержится информация о названии и номере детали, которую нам предстоит поменять.

Итак, вам следует выполнить такие действия:

• Если в торцевых частях устройства есть болтики, открутите их при помощи отвёртки.
• Берём пластиковую карту, подковыриваем ею корпус, чтобы она вошла в пространство между верхней половиной устройства и его задней крышкой. Теперь проходим карточкой или медиатором вдоль всего периметра планшета, после чего вы сможете снять крышку.
• После снятия крышки вы увидите шлейф, который соединяет её с самим устройством. Отсоединить шлейф от крышки можно при помощи пинцета — аккуратно поднимите задвижку и вытяните его.
• Перепишите с отсоединённой детали маркировку и данные pin.

Теперь вы знаете данные о дисплее и, руководствуясь ими, сможете приобрести новую деталь для планшета, чтобы починить его и пользоваться им как прежде.

Будьте внимательны! Перед покупкой тщательно проверьте, тот ли экран вы собираетесь приобрести, если нужно, проконсультируйтесь со специалистом. Кстати, если речь идёт о китайском продукте, у вас могут возникнуть трудности с поиском подходящей комплектующей устройства, и иногда попросту легче купить новую модель. Однако всегда стоит попробовать отремонтировать планшет, нежели сразу идти в магазин за новой техникой.

Когда вы купите новый дисплей, проверьте, цел ли он и всё ли с ним в порядке, нет ли царапин и мелких повреждений.

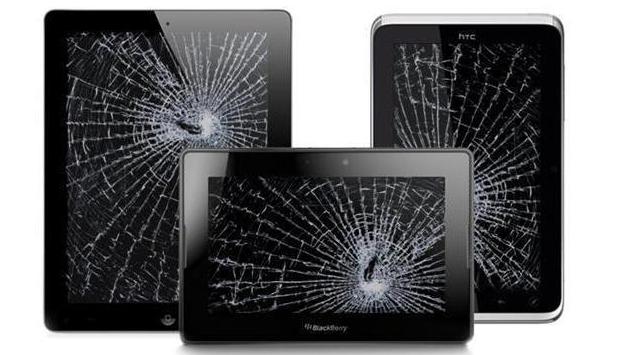

Механические повреждения

К сожалению, гаджеты, получившие повреждения даже после незначительных воздействий, не подлежат гарантийному ремонту. Увидев трещины или сколы на экране, инженер фирмы производителя или его представительства выпишет отказ от обслуживания. Замена экрана и тачскрина сенсорного стекла планшета в таком случае становится платной процедурой. Мастера далеко не всегда могут навскидку назвать цену – она зависит не только от марки и модели устройства, но и от сложности работ, а также от необходимости заказывать детали на местных рынках, в столице или за границей. При условии наличия нужных деталей в мастерской, ремонт треснувшего стекла может достигать 4000 рублей, а в случае необходимости отдельного заказа придётся выложить от 7000 рублей. Также практически в любом ремонтном сервисе платной является и процедура диагностики – за неё обычно просят не менее 500 рублей.

Советы

В случае, когда непоправимое уже случилось и стекло треснуло, затягивать с ремонтом не рекомендуется даже если тачскрин все еще работает.

Так как экран состоит из:

1. матрицы;
2. сенсорного экрана – тачскрина.

Ломается чаще всего именно сенсорное стекло, а матрица остается невредимой. При дальнейшем использовании гаджета можно повредить матрицу. В этом случае придется выполнять замену обоих элементов, а это лишние затраты, которые нам ни к чему.

При собственноручной замене защитного стекла стоит обратить внимание на данные рекомендации:

• пред тем как приклеивать тачскрин нужно для начала убедиться, что он в рабочем состоянии, так как переклеивание займет много сил и времени;
• все действия необходимо выполнять очень аккуратно, чтобы не повредить устройство.

Видео: тачскрина на китайском планшете

Как сберечь экран планшета от повреждений:

• не стоит ронять устройство;
• не рекомендуется оставлять гаджет на стульях или диванах, так как на него можно случайно сесть;
• приклеить на экран специальную защитную пленку;
• приобрести чехол с жесткой поверхностью;
• уберечь гаджет от перепада температур, так как от этого стекло может треснуть.

Следуя таким простым советам можно сберечь экран от повреждений. При этом продлить жизнь устройству. В случае если тачскрин уже поврежден и нет возможности обратиться в сервисный центр, используя эти рекомендации, можно собственноручно исправить неполадку и сэкономить средства.

Разборка планшета

После снятия крышки можно проводить дальнейшую разборку. Мы расскажем, как разобрать устройство.

Отключение шлейфов и проводов

Внимательно осмотрите все шлейфы и коннекторы на материнской плате планшета

Обратите особое внимание на тип крепления, в таком случае при отсоединении вы не повредите шлейф.

С помощью пинцета отсоедините все шлейфы от материнской платы. Проще всего открепляется вибромотор, слоты сим-карт и флешки, микрофон, динамики, разъем aux (для подключения наушников), камера.
Если шлейф приклеен к плате, то прежде всего его нужно прогреть паяльным феном, чтобы не повредить

Температуры 60° будет достаточно. Прогревать сильно не стоит, так как некоторые компоненты чувствительны к воздействию высокой температуры.

Отсоединение аккумулятора

В отличие от смартфонов, батарея в планшетах практически всегда является несъемной. Подсоединяется она с помощью нескольких проводков. На конце обычно находится коннектор, который подключается к материнской плате.

• Первым делом отсоедините коннектор аккумулятора от материнской платы. Только после этого можно открутить шурупы крепления батареи.
• Если она приклеена на двусторонний скотч, то отклеить его придется руками.
• Использовать паяльный фен не рекомендуется. Так как нагревать аккумулятор — это довольно опасное занятие.

Снятие материнской платы

Когда вы отключили все компоненты и шлейфы, то настает очередь основной схемы — материнской платы. Это главная часть, так как на ней располагается процессор, графический ускоритель, оперативная память и остальные важные микросхемы.

• Убедитесь, что все шлейфы отключены. Потом открутите винтики, фиксирующие плату. Теперь можно снять материнскую плату.
• Основные элементы защищены специальными стальными пластинами. Это необходимо для защиты компонентов от электромагнитного излучения. На некоторых пластинах с обратной стороны нанесена теплопроводящая паста. Это сделано для защиты от перегрева.
• Некоторые производители приклеивают пластины на клей. Такая особенность сильно усложняет ремонт. Поэтому если вам не требуется замена процессора или оперативной памяти, то лучше просто не трогайте эти пластины.

Отсоединение матрицы и сенсора

Экран планшета состоит из сенсорной части, которая также называется тачскрин, и матрицы, благодаря ей вы видите изображение. Эти части приходится менять чаще всего

Так как от падения на пол или неосторожного обращения появляются трещины на этих частях. Снимается матрица и сенсорная панель следующим образом

Паяльным феном прогрейте края тачскрина до температуры примерно 80–90° для размягчения клея.
После этого под сенсорную панель подсуньте пластиковую карту и осторожно проведите по местам склеивания. Теперь можно будет убрать тачскрин в сторону.
Далее переверните планшет и прогрейте алюминиевый корпус в месте крепления матрицы.
Подденьте дисплей пластиковой лопаткой и осторожно извлеките его.. Дело в том, что при отклеивании тачскрина он, вероятнее всего, даст трещину

Плюс ко всему подтаявший от температуры клей размажется по панели, и вам придется ее чистить

Дело в том, что при отклеивании тачскрина он, вероятнее всего, даст трещину. Плюс ко всему подтаявший от температуры клей размажется по панели, и вам придется ее чистить.

Мы надеемся, что наша статья вам поможет при разборке планшета. Желаем вам успехов, и чтобы планшет никогда не ломался!

Разборка аккумулятора от ноутбука: пошагово

Корпус монолитного блока аккумулятора состоит из двух частей, которые соединяются друг с другом при изготовлении с помощью горячей прессовки. Разрезать блок необходимо по стыку. Чтобы проще было резать, лезвие ножа можно немного нагреть. Глубина резки должна быть не больше 2,5 мм, так можно избежать случайного повреждения аккумуляторных элементы. Поэтому спешить не стоит.

Когда обе части будут отсоединены друг от друга, можно увидеть отдельные элементы, находящиеся в плёнке. При этом они расположены в строгой последовательности. Количество цилиндрических банок может быть от 6 штук.

Замена батарей

Можно заменить негодные аккумуляторные батареи на новые и вернуть устройству рабочее состояние

Но в этом случае важно следить, чтобы показатели новых банок были абсолютно идентичными со старыми. Как это можно сделать, если у старых элементов значительный износ? Только при помощи специального оборудования

Либо замене подлежат все банки, а не отдельные части.

Замена элементов питания – это кропотливая работа, которая требует определённых навыков. Не всё время можно качественно спаять отдельные части, а для точечной сварки потребуется специальный инструмент. Также не исключается, что будет необходима перепрошивка контроллера, если все элементы были заменены на новые.

Практическое использование аккумуляторных батарей

Раз уж была проделана такая сложная работа, то необходимо воспользоваться практической пользой от этого.

Каждая отдельная банка в батарее ноутбука – это литиевый аккумулятор. Его ёмкости недостаточно, чтобы «вытягивать» работу девайса. Но каждая банка по отдельности, даже если она имеет определённый износ, вполне сможет справиться с маломощными устройствами. К примеру:

• фара для велосипеда;
• автономный фонарь для установки в подъезд либо на даче;
• осветительный прибор для походов или рыбной ловли.

С учётом инструкции, которая была описана выше, можно открыть батарею лэптопа, не повредив её внутренние элементы.

Возможна ли самостоятельная замена?

Замена стекла на планшете позволит убрать дефекты экрана

Но сначала важно установить уровень поломки. Поскольку экран состоит из стеклянной части и матрицы, то может быть повреждение одной из этих деталей

Практика свидетельствует, что часто ломается первая.

Тогда появляется вопрос о том, возможна ли самостоятельная замена стекла на планшете. Такую работу можно выполнить своими руками, но это может стать причиной неожиданных последствий, для устранения которых необходимы дополнительные траты. Желательно сразу после поломки воспользоваться помощью специалиста, чтобы не повлечь повреждение матрицы.

Ремонт модуля: замена стекла или тачскрина в сборке

Сложнее всего восстановить модульный экран. В таких экранах клей покрывает всю площадь модуля, и отклеить защитное стекло (такая конструкция обычно у производителей Apple и Samsung) или тачскрин (Xiaomi, Lenovo) очень сложно. Сами по себе сенсоры и стекла не дорогие, их себестоимость может быть в районе 500 рублей при цене оригинального модуля в 5000 рублей. У модулей топовых моделей Samsung цена на оригинальный Amoled может достигать и 23500 рублей.

Во время ремонта модуля любая ошибка может привести к полной потери работоспособности дисплея.

Смартфон разбирается так же, как и при замене модуля, однако теперь это делать придется предельно аккуратно, чтобы не повредить рабочий дисплей. Он также отклеивается от рамки устройства.

Существует три метода расклейки модуля:

Вручную с помощью изопропанола и горячего воздуха. Самый долгий способ, однако наиболее щадящий. Разбитое стекло периодически нагревается и тонким пластиковым медиатором с нанесенным изопропиловым спиртом осколки стекла снимаются с клея

Важно при таком способе не давить на дисплей, и избегать резких движений. Любая мелкая царапина может привести в полной потере работоспособности восстанавливаемого модуля.
С помощью струны и сепаратора

Модуль закрепляется на сепараторе и разогревается до 100 °C. Струной поддевается пространство между стеклом (или тачскрином) и дисплеем. И затем плавными движениями с небольшим натягом на себя струной срезается разогретый клей. Это быстрый, но очень опасный метод. Можно срезать часть дисплея, отрезать поляризатор, защитные пленки дисплея и т.п.
Заморозка экрана. С помощью фризеров экран замораживается, и клей начинает терять свои свойства. Медиатором осколки снимаются с дисплея. Дорогой и специфичный способ. Можно повредить шлейф и микросхемы.

После удаления разбитого стекла нужно убрать старый клей с модуля. В продаже имеются специальные чистящие средства. А также подойдет изопропиловый спирт.

Теперь осталось приклеить стекло или сенсор на модуль. Конечно, перед этим экран нужно проверить на работоспособность, подключив его к смартфону.

Если не заполнить пространство между стеклом и модулем, то могут поменяться цвета, появятся блики, снизится прочность и появится высокий риск отклеивания стекла.

Основные методы заполнения пространства между стеклом и дисплеем это OCA пленка и LOCA клей.

LOCA клей высыхает при воздействии ультрафиолета. Он наносится на экран, затем прислоняется стекло, и прижимается с помощью небольших зажимов. Далее вся эта конструкция помещается в ультрафиолетовую лампу на десять минут. Клей застывает и модуль готов к работе. С таким методом есть некоторые проблемы. Например, могут возникнуть пузыри во время склейки, которые нужно будет убирать пинцетом или переклеивать все.

OCA пленка наносится на модуль. И для этого нужен вакуумный сепаратор. Без него не получится удалить пузырьки воздуха.

Далее, после всех процедур отремонтированный модуль заклеивается точно также, как и новая деталь.

Самостоятельный ремонт дисплейного модуля в домашних условиях — это очень непростая задача. Она требует много опыта, усилий, терпения и оборудования. Но это не значит, что это невозможно сделать.
