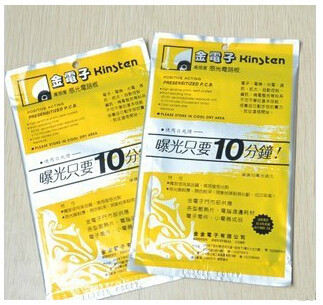

Китайский гетинакс Kinsten с нанесённым фоторезистом…
Сегодня я хочу рассказать вам об ещё одной китайской диковинке. Речь пойдет о гетинаксе с…

Список элементов

Стрелочные индикаторы на к157да1 в усилителе radiotehnika у-101 (обновлено!)

Усилитель

R1, R1A — 1 кОм,
R2, R2A — 470 кОм,
R3, R3A — 150 кОм,
R4, R4A — 1-1,5 кОм,
R5, R5A — 150-200 кОм
R6, R6A — 470 кОм,
R7, R7A — 1 кОм,
R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
R10, R10A — 5-20 кОм,
R11 — 10-20 кОм,
P — 2×47 кОм / логарифмический,
C1, C1A — 100 мкФ / 16 В,
C2, C2A — 100-220 нФ / 250 В,
C3 — 100 нФ / 400 В,
C4 — 47 мкФ / 400 В,
C5, C5A — 100 мкФ / 25 В,
C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

R101 — 400-1000 Ом / 5 Вт,
R102, — 3-5 кОм / 1 Вт,
R103 — 270 кОм / 0,5 Вт,
R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
R104, R105 — 100 Ом,
C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
C106, C107 — 47 мкФ / 400 В,
M1 — диодный мост выпрямитель 5-10 А / 600 В,
трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.
