Блок питания самодельного лампового усилителя.

Сборку начну с блока питания заодно опишу его.  Сердцем блока питания (да и всего усилителя, наверное) будет тороидальный трансформатор ТСТ-143, который  я в своё время (года 4 назад) выдрал с мясом из какого-то лампового генератора прямо в то время, как его уносили  на свалку. Больше к сожалению ничего не успел L жалко такой генератор, а может он еще и рабочий был или починить можно было … Ладно что-то я отвлекся. Вот он силовик мой .

Конечно в интернете нашел схему на него.

Выпрямитель будет на диодном мосте  с фильтром на дросселе для анодного питания. И 12 вольт для питания подсветки и схемы задержки анодного напряжения. Дроссель вот такой у меня.

Его индуктивность составила 5 генри (если верить прибору) , что вполне достаточно для хорошей фильтрации. А диодный мост нашелся вот такой.

Его название BR1010. (10 ампер 1000 вольт). Все начинаю выпиливать усилитель. Думаю — будет как-то так.

Размечаю и вырезаю отверстия в текстолите под панельки для лампочек.

Получается  неплохо 🙂 пока мне всё нравится.

Дальше начинаю придумывать как же расположить на этом текстолите все детальки.

И так , и эдак . сверлим пилим 🙂

Началось что-то вырисовываться.

Нашел в старых запасах фторопластовый провод и сразу же все альтернативы и компромиссы по поводу провода для монтажа исчезли без следа 🙂 .

Такой вот получился монтаж. Всё как бы «кошерно»  накалы перевиты, земля в одной ,практически, точке. Должно работать.

Пришло время городить питание. После проверки и прозвонки всех выходных обмоток  транса припаял все необходимые провода к нему, и начал устанавливать согласно принятому плану.

Как известно, в нашем не легком радиолюбительском деле никуда без подручных материалов : так пригодился  контейнер от киндер-сюрприза.

И крышка от нескафе  и старый компакт диск

Далее устанавливаю выпрямитель и элементы фильтра питания.

Конденсаторы я повыдирал из плат телевизоров и мониторов. Все емкости не менее 400 вольт (знаю, что надо бы побольше, но не хочу покупать).

Мост шунтирую емкостями (какие были под рукой, наверное, поменяю потом)

Многовато получается, ну да ладно, под нагрузкой просядет 🙂

Выключатель питания использую штатный от усилителя (четкий и мягкий ).

С этим готово. Хорошо получилось 🙂

Подсветка для корпуса лампового усилителя.

Для реализации подсветки была куплена светодиодная лента .

И установлена следующим образом в корпус.

Теперь свечение усилителя будет видно и в дневное время. Для питания подсветки я сделаю отдельный выпрямитель со стабилизатором на какой-нибудь  КРКЕН подобной  микросхеме (что найду в хламе) , от которого планирую запитать схему  задержки подачи анодного напряжения.

 Реле задержки.

Порывшись в закромах родины, я нашел вот такую совершенно нетронутую штуку.

Это радио-конструктор реле времени для фотоувеличителя .

Собираем, проверяем, примеряем.

Время срабатывания выставил около 40 секунд , а переменный резистор заменил постоянным. Дело идет к завершению. Осталось  все собрать вместе, поставить морду , индикаторы и регуляторы.

Регуляторы (переменники на входе)

Говорят,  от них  может сильно зависеть качество звука . Короче я поставил вот такие

Сдвоенные по 100 кОм . так как у меня их два ,то я решил запараллелить выводы    получив тем самым 50 кОм и повышенную стойкость к хрипам 🙂

Индикаторы .

Индикаторы я задействовал  штатные, со штатной  подсветкой

Схема подключения была мною беспощадно выкушена с родной платы и также задействована.

Вот что  в итоге у меня получилось.

При проверке мощности усилитель продемонстрировал напряжение на выходе 10 вольт неискаженной синусоиды частотой 1000гц на нагрузку 4 ома  (25 ватт) одинаково по каналам , что порадовало 🙂

При прослушивании звук был кристально чистым без фона и пыли , что называется, но чересчур мониторным, что ли?  красивым, но плоским.

Я наивно полагал, что он без тембров заиграет, но …

Автор статьи «самодельный ламповый усилитель своими руками» Вячеслав Ткаченко.

Возможно Вас заинтересуют следующие материалы:

• Мощный самодельный импульсный блок питания для УМЗЧ
• Самодельное зарядное устройство для автомобильных аккумуляторов которое не надо контролировать!
• Схема плавного выключения ночика
• Самодельный преобразователь для работы ноутбука от бортовой сети автомобиля

Рубрики

• new
• Авторские статьи
• Акустические системы
• Гитарные усилители
• Ламповые радиоприёмники
• Ламповый фонокорректор
• Микрофонный усилитель
• Питание
• Питание усилителей
• Программы
• Программы для Аудио
• Радиолампы
  • Октальные
    • Пентоды
    • Тетроды
    • Триоды
  • Пальчиковые
    • Пентоды
    • Триоды

      Двойные триоды

• Схемы усилителей
  • Гибридные усилители
  • Ламповые
    • Трансформаторы для ламповых усилителей
    • Усилители PP
    • Усилители SE

      Усилители для наушников

  • Предварительные усилители, тембра, эквалайзеры

    Ламповые тембра

  • Транзисторные
    • Транзисторные класса «AB»
    • Транзисторные класса «А»
    • Усилители на IGBT транзисторах
  • Усилители для наушников ламповые
• Усилитель для наушников
• Фазоинверторы
• Фонокорректоры

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Алексей (AlexD)
Алматы, Казахстан
Список всех статей

Профиль AlexD

Родился 6 апреля 1972 года.Хобби-радиоэлектроника.Увлекся железом еще с раннего детства,чем доставлял немало хлопот родителям.Не брали в радиокружок в 4 классе,т.к. в школе еще не преподавали физику (вот такие были правила).Ремонт профессионального звукового и светового оборудования ведущих мировых брендов.

Детали усилителя

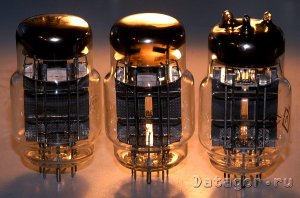

Выходные лампы предварительно подобрать попарно, желательно подобрать четыре близких между собой по току анода. Входные лампы тоже желательно подобрать по минимальному расхождению половинок.

Разделительные конденсаторы бумажные МБГО, шунтирующий конденсатор К78-2, или К71-7 – все на напряжение 400В, остальные шунтирующие конденсаторы — плёночные К73-17. Электролитические можно применить “Samsung”, “Samhwa”, или другие.

Резисторы в цепях анодов, управляющих сеток желательно применить ВС, остальные – МЛТ, все мощностью не менее 1 Вт. Анодный резистор для входного каскада набирается из нескольких мощностью 2 Вт, для обеспечения запаса по мощности, рассеиваемой на нем. Регулятор громкости — самый лучший, что сможете найти, можно применить два раздельных. Трансформатор питания — ТС-180.

Данные выходного трансформатора: структура каждой из двух катушек такова: две вторички, две первички, две вторички, две первички, одна вторичка, одна первичка, одна вторичка. Итого семь секций на каждой катушке. Вторички намотаны проводом в изоляции 0,76мм; первички намотаны проводом в изол. 0,28мм. На каждой катушке намотано 1305 витков (половина) первички, т.е. по 261 витку в слое. Во вторичке — по 104 витка, т.е. коэфф.трансформации 0,04 (25 для иностранцев). Сопротивление нагрузки ТВЗ: 3,4Ом.Приведенное к первичной обмотке сопротивление нагрузки: 2,25кОм. Внутреннее сопротивление двух параллельно включенных ламп 6П3С — 666 Ом. Однако измеренные значения (на нагрузке 6Ом). Трансформатор выполнен на стандартном железе ТС-180, сечение железа 9 кв.см. Расчетное значение толщины каждой из двух прокладок = 0,21 мм.

Правильно так:

В катодах 6Н1П установлен резистор 82 Ом, а от этого резистора к каждому катоду по 3,6 Ом.

В катодах 6П3С: 160 Ом, а от этого резистора к каждому катоду по 26 Ом.

——-

Обещанные данные по ТВЗ:структура каждой из двух катушек такова:
две вторички,две первички,две вторички,две первички,одна вторичка,одна первичка,одна вторичка.Итого семь секций на каждой катушке.Вторички намотаны проводом в изоляции 0,76мм(без из.=0,71мм); первички намотаны проводом в изол. 0,28мм (без изол.=0,25мм).
На каждой катушке намотано 1305 витков (половина) первички,т.е. по 261 витку в слое.Во вторичке — по 104 витка,т.е. коэфф.трансформации 0,04 (25 для иностранцев).Сопротивление нагрузки ТВЗ: 3,4Ом.Приведенное к пкрвичной обмотке сопрротивление нагрузки:2,25кОм.Внутреннее сопрот. двух паралл.включ.6П3С — 666Ом. Однако измеренные значения (на нагрузке 6Ом)демпферфактора:10Гц — 8,57;100Гц -3,9; 1000Гц — 3,85; 10000Гц — 3,87; 20000Гц — 4,05; 50000Гц — 5,36,т.е. выходное сопротивление не более 1,54Ом.К.П.Д. ТВЗ — 87%.Сопротивление первички:190 Ом,приведённое сопротивл.вторички 98Ом.Трансформатор выполнен на стандартном железе ТС-180,сечение железа 9 кв.см.
Измеренная полоса на нагр.6Ом: 10,5Гц — 58кГц.
Индуктивность первички,кажется, около 13Гн,а емкость не более 1700пФ.
Начальные перспективы апгрейда: обязательная стабилизация накалов на постоянном токе.При этом вариации сетевого напряжения будут сильно снижены,т.е. лампа будет управляться в основном полезным сигналом, без участия сетевых спонтанных помех,накладывающихся на сигнал.

Настройка лампового усилителя

При схеме с фиксированным смещением настройка сводится:
1) К подбору такого напряжения с помощью R3, R8 (рис.3) и R29 (рис.1), чтобы мощность рассеяний на аноде выходной лампы не превышала 15Вт, т.е. чтобы анодный ток (через R15, R16, R23, R24) не превышал 15Вт/400В-37,5мА. Соответственно напряжение на катодах ламп (ножка 8) при отсутствии входного сигнала не должна превышать 51Ом×0,0375A=1,91В.

Токи ламп могут несколько отличаться, поэтому лампы в плечи необходимо подбирать с приблизительно одинаковыми токами. Кроме того, для предупреждения намагничения выходного трансформатора необходимо, чтобы сумма токов ламп одного плеча
(VL3, V14) равнялась сумме токов другого плеча (VL5, VL6).

Перед пробным включением необходимо нагрузить выходы каналов резисторами типа ПЕ-50, равными номинальному выходному сопротивлению усилителя, или мощными громкоговорителями. Включают тумблер S1 и прогревают лампы. Приблизительно через 45-60 сек. включают тумблер анодного питания одного из каналов (например, S2) и тут же его выключают.

Если во время включения S2 выходной трансформатор сильно «загудит» или загудит громкоговоритель, если он подсоединен вместо резистора, то необходимо выключить S1 и перепаять концы выходного трансформатора: тот, который «сидел» на массе, снять и на его место припаять другой тот, к которому подсоединено обратная связь. На этом настройка заканчивается.

Индикатор уровня сигнала или VU метр на 6Е3П

В начале 30-х годов прошлого века началась разработка ламповых электронно-световых индикаторов для визуализации уровня сигнала. Сейчас ламповая техника является уделом истинных ценителей. Ламповые индикаторыобладают красивым свечением, вносят атмосферность и живость конструкции. Откровенно говоря, работа индикатора очень завораживает. Данная конструкция собрана с лампами 6Е3П.

6Е3П – электронно-световой индикатор предназначен для индикации уровня сигнала, в частности, уровня выходной мощности в радиопередатчиках и усилителях низкой частоты. Индикация в лампе 6Е3П осуществляется полосами зелёного цвета на люминофоре, который нанесен на боковую поверхность баллона.

В Интернете много схем включений, которые встречаются под названием «кошачий глаз», «магический глаз», «зелёный глаз». Как правило, питание ламп осуществляется с использованием громоздких трансформаторов ТАН и ТН, а сигнал берётся с анода лампы выходного усилителя.

Наша конструкция питается от источника постоянного напряжения 12В. Накал двух ламп соединен последовательно. Ток потребления в момент включения 1,5-2А. В рабочем режиме, после разогрева ламп 0,4-0,5А.

Конструкция состоит из узлов: преобразователь напряжения до +300В, преобразователь напряжения до –30В, усилитель сигнала с линейного выхода (ПК).

Схемы преобразователей на MC34063 по даташиту, классические. Преобразователь отрицательного напряжения на практике в Интернете не встречается и этой конструкцией заполняем пробел.

Грабли можно собрать, если заиметь левенькие MC34063, которые я по дешёвке купил. На фото неправильные микросхемы обведены. Да, они работают в схеме повышения напряжения, но убиваются, если использовать в схеме инвертирующего преобразователя. По крайней мере таким образом 5 шт были убиты.

Усилитель собран на LM358. Чувствительность регулируется сопротивлением в цепи обратной связи; больше сопротивление – больше чувствительность – больше светящиеся столбики (при наличии сигнала на входе).

Рисунок платы односторонний. Размер платы 95*38 мм.

Для предупреждения неожиданностей микросхемы устанавливать на панели в следующей последовательности:

– устанавливаем MC34063 в инвертирующем узле, накручиваем 25В;

– устанавливаем MC34063 в повышающем узле, накручиваем 270-280В;

– устанавливаем LM358, сопротивления чувствительности ставим на минимум.

Затем подключаем лампы, ждём прогрева ~5 сек, наблюдаем появление коротких светящихся полосок. Проверяем напряжения под нагрузкой. Подаём сигнал на вход (в моём примере с линейного выхода ПК; любой аудио-сигнал на среднем уровне громкости ползунков на ПК). Накручиваем чувствительность максимально; если светящиеся полосы не смыкаются или перехлёстываются – подстраиваем напряжение инвертирующего преобразователя.

Важно – разъем питания и разъем аудио гнезда могут быть с внешним металлическим корпусом, который соединён с предполагаемой общей шиной. В нашем случае металлические части разъемов нельзя соединять, т.к

на них присутствует потенциал инвертирующего преобразователя. Не закоротите разъемы через металлический корпус устройства!

Также нельзя питать конструкцию от блока питания ПК и с этого же ПК брать аудио-сигнал. Питание конструкции должно быть гальванически изолированным.

Файлы:Печатная платаЭта статья для печатиДокументация

Полезные ссылки:Попробуй сделать печатную плату на кухне

Схема двухтактного УНЧ

В результате экспериментов и небольших изменений получилась у меня вот такая схема.

Забегая немного вперед, скажу, что усилитель развивает выходную мощность 10 Вт при входном напряжении 0,5 В. Схема сама по себе, на мой взгляд, довольно интересная и нетривиальная. Она сочетает в себе достоинства однотактной и двухтактной. От первой ей достался входной каскад, который, собственно говоря, особенностей не имеет (кроме, конечно же, способа питания второй сетки пентода). От второй – выходной каскад (работающий, кстати, в классе А), и здесь сплошные особенности.

Первая – подключение управляющих сеток выходных ламп, оно непосредственное. Именно поэтому в катодах этих ламп стоИт резистор сравнительно большого сопротивления (чтобы соблюсти режим выходных ламп). Но такая схемотехника влечет за собой главный недостаток схемы – большое ее тепловыделение. Поэтому изначально нужно предусмотреть достаточную вентиляцию корпуса.

Вторая – это подача входного сигнала только на сетку верхнего плеча (сетка нижнего тетрода заземлена по переменному напряжению). Такой способ называется Self-Inverting Push-Pull (SIPP), или сэлфсплиттер – самоинвертирующийся двухтактный выходной каскад. Характерная его черта – это отсутствие емкости в катодах выходных ламп. Поскольку инверсный входной сигнал подводится на нижний тетрод именно через его катод.

Третья относится и к первому каскаду – обратная связь с катодов выходного каскада на экранную сетку входного, повышающая общую устойчивость усилителя.

Как видим, оба каскада связаны между собой по постоянному напряжению, причем вкруговую. Это влечет за собой довольно кропотливую настройку усилителя, заключающуюся в тщательном подборе резисторов R3, R10 и R11. Но за все эти сложности и трудности я был вознагражден прекрасным звучанием усилителя.
